中华人民共和国标准
电能质量公用电网谐波GB/T 14549—93
Quality of electric energy supply
Harmonics in public supply network
1、主题内容与适用范围
本标准规定了公用电网谐波的允许值及其测试方法。
本标准适用于交流额定频率为50H Z，标称电压110kV及以下的公用电网。
标称电压为220kV的公用电网可参照110kV执行。
本标准不适用于暂态现象和短时间谐波。
2、引用标准
GB 156 额定电压
3、术语
3.1公共连接点point of common coupling
用户接入公用电网的连接处
3.2谐波测量点harmonic measurement points
对电网和用户的谐波进行测量之处。
3.3基波（分量）fundamental (component)
对周期性交流量进行傅立叶级数分解，得到的频率与工频相同的分量。
3.4谐波（分量）harmonic (component)
对周期性交流量进行傅立叶级数分解，得到频率为基波频率大于1整数倍的分量。
3.5谐波次数（h）harmonic order(h)
谐波频率与基波频率的整数比。
3.6谐波含量（电压或电流）harmonic content (for voltage or current)
从周期性交流量中减去基波分量后所得的量。
3.7谐波含有率harmonic retio (HR)
周期性交流量中含有第h次谐波分量的方均根值与基波分量的方均根值之比（用百分数表示）
第h次谐波电压含有率以HRU h表示，第h次谐波电流含有率以HRI h表示。
3.8总谐波畸变率total harmonic distortion (THD)
周期性交流量中谐波含量的方均根值与其基波分量的方均根值之比（用百分数表示）
电压总谐波畸变率以THD u表示，电流总谐波畸变率以THD i表示。
3.9谐波源harmonic source
向公用电网注入谐波电流或在公用电网中产生谐波电压的电气设备。
3.10短时间谐波short duration harmonics
国家技术监督局1993-07-31批准1994-03-01实施
冲击持续的时间不超过2s，且两次冲击之间的间隔时间不小于30s的电流所含有的谐波及其引起的谐波电压。
注：谐波术语的数字表达式见附录A（补充件）
4、谐波电压限值
公用电网谐波电压（相电压）限值见表1。
表1
5、谐波电流允许值
5.1 公共连接点的全部用户向该点注入的谐波电流分量（方均根值）不应超过表2中规定的允许值。当公共连接点处的最小短路容量不同于基准短路容量时，表2中的谐波电流允许值的换算见附录B（补充件）。
表2 注入公共连接点的谐波电流允许值
注：220kV基准短路容量取2000MV A。
5.2 同一公共连接点的每个用户向电网注入的谐波电流允许值按此用户在该点的协议容量与其公共连接点的供电设备容量之比进行分配，分配的计算方法见附录C。
6、测量
测量谐波的方法，数据处理及测量仪器的规定见附录D（补充件）。
附 录 A
谐波术语的数学表达式
（补充件）
A1 第h 次谐波电压含有率HRU h
(%)1001
?=
U h U h HRU …………………………………….……...………(A1)
式中：U h —第h 次谐波电压（方均根值）；
U 1—基波电压（方均根值） A2 第h 次谐波电流含有率HRI h
(%)1001
?=
I h I h HRI ………………………….…...………………...……(A2)
式中：I h —第h 次谐波电流（方均根值）；
I 1—基波电流（方均根值） A3 谐波电压含量U H
()
∑∞==
2
2
h h U H U ……...……………….……………………………..(A3)A4 谐波电流含量I H
()
∑∞==
2
2h h I H I …………………………….……………....…………(A4) A5 电压总畸变率THD u
(%)1001
?=
U H
U
THD u ……………………………………….…………..(A5)
A6 电流总谐波畸变率THD 1
(%)1001
1?=I I THD H
………………….….………………...……………(A6)
附 录 B
谐波电流允许值的换算
（补充件）
当电网公共连接点的最小短路容量不同于表2基准短路容量时，按下式修正表2中的谐波电流允许值：
hp I K S K S h
I
2
1=……………………………………………………….(B1)
式中：S k1—公共连接点的最小短路容量，MV A ；
S k2—基准短路容量，MV A ；
I hp —表2中的第h 次谐波电流允许值，A ； I h —短路容量为S k1时的第h 次谐波电流允许值。
附录C
谐波的基本计算式 （补充件）
C1 第h 次谐波电压含有率HRU h 与第h 次谐波电流分量I h 的关系：
(%)103N
U h I h Z h HRU ???=
……………………………….………....(C1)
近似的工程估算按(C2)或(C3)式计算：
(%)103k
S h I h N U h HRU ????=
………………….……….…..(C2)
或 (%)310h
N U h
HUR k S h I ????=………………………………….…….……(C3)
式中：U N —电网的标称电压，kV ；
S k —公共连接点的三相短路容量，MV A ； I h —第h 次谐波电流，A ； Z h —系统的第h 次谐波阻抗，Ω。
C2 两个谐波源的同次谐波电流在一条线路上的同一相上迭加，当相位角已知时按（C4）式计算：
h h I h I h I h I h I θcos 2122
221??++=
………………………...……(C4)
式中：I h1 —谐波源1的第h 次谐波电流，A ；
I h2 —谐波源2的第h 次谐波电流，A ；
θh —谐波源1和谐波源2的第h 次谐波电流之间的相位角。 当相位角不确定时，可按（C5）式进行计算：
2
12
221h I h I h K h I h I h I ++=
……………….………………(C5)
式中K h 系数按表C1选取。
表C1 公式（C5）中系数K 的值
两个以上同次谐波电流迭加时，首先将两个谐波电流迭加，然后再与第三个谐波电流相加，以此类推。 两个及以上谐波源在同一节点同一相上引起的同次谐波电压迭加的计算式与式（C4）或（C5）类同。 C3 在公共连接点处第i 个用户的第h 次谐波电流允许值（I hi ）按（C6）式计算：
α
1)
1(S i S h I hi I =………..……………………………………………(C6)
式中：I h —按附录B 换算的第h 次谐波电流允许值，A ；
S i —第i 个用户的用电协议容量，MV A ； S 1—公共连接点的供电设备容量，MV A ；
α—相位迭加系数，按表C2取值。
附 录 D
测量谐波的方法、数据处理及测量仪器
（补充件）
D1 谐波电压（或电流）测量应选择在电网下正常供电时可能出现的最小运行方式，且应在谐波源工作周期中产生的谐波量大的时段内进行（例如：电弧炉钢炉应在熔化期测量）。
当测量点附近安装有电容器组时，应在电容器组的各种运行方式下进行测量。
D2 测量的谐波次数一般为第2到第19次，根据谐波源的特点或测试分析结果，可以适当变动谐波次数测量的范围。
D3 对于负荷变化快的谐波源（例如：炼钢电弧炉、晶闸管变流设备供电的轧机、电力机车等），测量的间隔时间不大于2min ，测量次数应满足数理统计的要求，一般不少于30次。
对于负荷变化慢的谐波源（例如：化工整流器、直流输电换流站等），测量间隔和持续时间不作规定。 D4 谐波测量的数据应取测量时段内各相实测量值的95%概率值中最大的一相值，作为判断谐波是否超过允许值的依据。
但对负荷变化慢的谐波源，可选五个接近的实测值，取其算术平均值。
注：为了实用方便，实测值的95%概率值可按下述方法近似选取，将实测值按由大到小次序排列，舍弃前面5%的大值，
取剩余实测值中的最大值。
D5 谐波的测量仪器
D5.1 仪器的功能应满足本标准测量要求。
D5.2 为了区别暂态现象和谐波，对负荷变化快的谐波，每次测量结果为3s 内所测量的平均值。推荐采用下式计算：
∑==
m h hk U m h U 1
2
)(1…………………………………………….…(D1) 式中：U hk —3s 内第k 次测得的h 次谐波的方均根值；
m —3s 内取均匀间隔的测量次数，m ≥6。 D5.3 仪器准确度
谐波测量仪的允许误差见表D1。
表D1 谐波测量仪的允许误差
注：①U N 为标称电压，U h 为谐波电压；I N 为额定电流，I h 为谐波电流。
②A 级仪器频率测量范围为0~2500H Z ，用于较精确的测量，仪器的相角测量误差不大于±5?或±1??h ； B 级仪器用于一般测量。
D5.4 仪器有一定的抗电磁干扰能力，便于现场使用，仪器应保证其电源在标称电压±15%，频率在49Hz~51Hz范围内电压总谐波畸变率不超过8%条件下能正常工作。
D6 对不符合D5.2条规定的仪器，可用于负荷变化慢的谐波源的测量。如用于负荷变化快的谐波源的测量，测量条件和次数应分别符合D1和D3条的规定。
D7 在测量的频率范围内，仪用互感器、电容式分压器等谐波源传感设备应有良好的频率特性，其引入的幅值误差不应大于5%，相角误差不大于5 。在没有确切的频率响应误差特性时，电流互感器和低压电压互感器用于2500Hz及以下频率的谐波测量；6~110kV电磁式电压互感器可用于1000Hz及以下频率测量；电容式电压互感器不能用于谐波测量。在谐波电压测量中，对谐波次数或测量精度有较高需要时，应采用电阻分压器（U N＜1kV）或电容式分压器（U N＜1kV）。
附加说明：
本标准由全国电压电流等级和频率标准化技术委员会归口。
本标准由能源部电力司负责起草。能源部电力科学研究院、四川省电力工业局、华中理工大学、湖南省电力工业局、山西省电力试验研究所等参加起草。
本标准主要起草人曲涛、任元、林海雪、杜德立、陈宝喜、李平之、吕润余。
风电场引起的谐波问题 一般而言，理想电力系统应该具有单一频率，单一波形，若干电压等级的电能属性。当电压、电流为同样波形、同频同相时为电能传输的最高效率模式。这同样也是电力产品生产、传输、转换力求保证的最佳电能形式。随着现在工业技术的发展，现代电力系统中正弦波形畸变的问题越来越受到重视。在电力系统中在电力系统中，波形畸变一般情况下并不是任意的，多数畸变是周期性的，属于谐波范畴。因此可用专业术语谐波来描述电力系统中的波形畸变。 由于新型的变速风力发电机组采用了大容量的电力电子器件，在向电网注入有功的同时也会注入谐波，因此风电场引起的谐波问题是必要重视的。 一谐波的定义 谐波的概念起源于声学，表示一根弦或者一个空气柱以本循环的频率倍数频率振动。把这个概念引入电学中，国际上公认的谐波定义为：谐波是一个周期电气量的正弦波分量，其频率是基波频率的整数倍，我们也常称它为高次谐波。 用傅里叶级数表示谐波的含义，可将一个周期波形展开成傅里叶级数 ()()()[] ()[] ∑∑∞ =∞ =++=++=1 001000sin sin cos h h h h h h t h C A t h B t h A A t f ψωωω 注意：（1）所谓谐波，其次数h 必须为基波频率的整数倍。 （2）间谐波和次谐波。在一定的供电系统条件下，会出现非工频频率整数倍的周期性电流的波动，分解出的傅里叶级数得出的不是基波整数倍频率的分量，称为间谐波。频率低于工频的间谐波又称为次谐波。 二谐波电流的限值 我国的国家标准GB —T14549——1993《电能质量公用电网谐波》规定了谐波电流的允许值。
标准电压KV 基准短路容量 MV A 谐波次数及谐波电流允许值，A 2 3 4 5 6 7 8 9 10 11 12 13 0.38 10 78 62 39 62 26 44 19 21 16 28 13 24 6 100 43 34 21 34 14 24 11 11 8.5 16 7.1 13 10 100 26 20 13 20 8.5 15 6.4 6.8 5.1 9.3 4.3 7.9 35 250 15 12 7.7 12 5.1 8.8 3.8 4.1 3.1 5.6 2.6 4.7 66 500 16 13 8.1 13 5.4 9.3 4.1 4.3 3.3 5.9 2.7 5.0 110 750 12 9.6 6.0 9.6 4.0 6.8 3.0 3.2 2.4 4.3 2.0 3.7 标准电压KV 基准短路容量 MV A 谐波次数及谐波电流允许值，A 14 15 16 17 18 19 20 21 22 23 24 25 0.38 10 11 12 9.7 18 8.6 16 7.8 8.9 7.1 14 6.5 12 6 100 6.1 6.8 5.3 10 4.7 9.0 4.3 4.9 3.9 7.4 3.6 6.8 10 100 3.7 4.1 3.2 6.0 2.8 5.4 2.6 2.9 2.3 4.5 2.1 4.1 35 250 2.2 2.5 1.9 3.6 1.7 3.2 1.5 1.8 1.4 2.7 1.3 2.5 66 500 2.3 2.6 2.0 3.8 1.8 3.4 1.6 1.9 1.5 2.8 1.4 2.6 110 750 1.7 1.9 1.5 2.8 1.3 2.5 1.2 1.4 1.1 2.1 1.0 1.9
|Page 1Confidential Property of Schneider Electric |施耐德电气电能质量解决方案Schneider IBC-Segment KAM 刘国安186********
电能质量及影响介绍
电能质量概念和国标 ?IEEE的技术定义：合格的电能质量是指给敏感设备提供的电力和设置的接地系统适合该设备正常工作 ?现代电力系统提出电能质量问题的概念是：“任何出现的电压、电流以及频率偏移导致的用户设备损坏或运行不正常的电能问题” ?GB/T 12325-2008电能质量供电电压偏差 ?GB/T 15945-2008电能质量电力系统频率偏差 ?GB/T 15543-2008电能质量三相电压不平衡度 ?GB/T 12326-2008电能质量电压波动和闪变 ?GB/T 14549-1993电能质量公用电网谐波 ?GB/T 24337-2009电能质量公用电网间谐波 ?GB/T 19862-2005电能质量电能质量监测设备通用要求

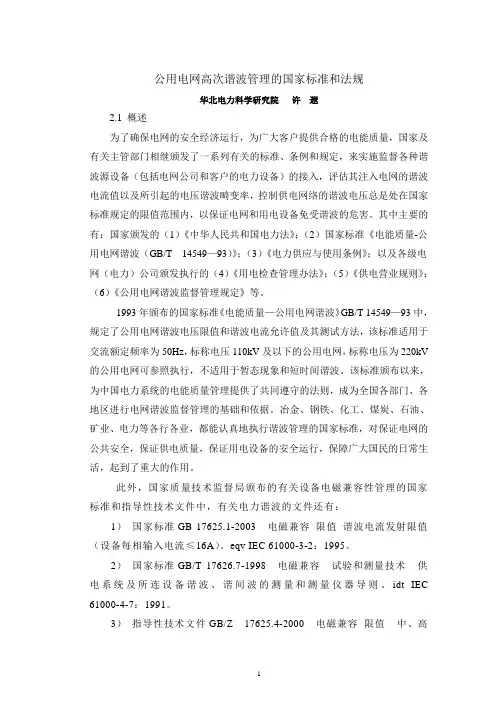

关于谐波的国家标准 ?国家已颁布的与谐波相关的国家标准 ?《电能质量公用电网谐波》（GB/T14549-93） ?《谐波电流发射限值(设备每相输入电流≤16A) 》（GB/T17625.1-2003） ?《供电系统及所连设备谐波、谐间波的测量和测量仪器导则》（GB/T17626.7-2008） 公用电网谐波电压（相电压）限值注入公共连接点的谐波电流允许值电网标称电压(kV) 电压总谐波畸变率 (%) 各次谐波电压含有率(%) 奇次偶次 0.38542 6 4 3.2 1.6 10 35 3 2. 4 1.2 66 1102 1.60.8 标准电压(kV)基准短 路容量 (MVA) 谐波次数及谐波电流允许值(A) 2345678910111213141516171819202122232425 0.381078623962264419211628132411129.7188.6167.88.97.114 6.512 610043342134142411118.5167.113 6.1 6.8 5.310 4.79 4.3 4.9 3.97.4 3.6 6.8 10100262013208.515 6.4 6.8 5.19.3 4.37.9 3.7 4.1 3.26 2.8 5.4 2.6 2.9 2.3 4.5 2.1 4.1 3525015127.712 5.18.8 3.8 4.1 3.1 5.6 2.6 4.7 2.2 2.5 1.9 3.6 1.7 3.2 1.5 1.8 1.4 2.7 1.3 2.5 6650016138.113 5.49.3 4.1 4.3 3.3 5.9 2.7 5.0 2.3 2.62 3.8 1.8 3.4 1.6 1.9 1.5 2.8 1.4 2.6 110750129.669.64 6.83 3.2 2.4 4.32 3.7 1.7 1.9 1.5 2.8 1.3 2.5 1.2 1.4 1.1 2.11 1.9
建立统一的公司级谐波监测分析模块，集成全网电能质量监测数据并开展大数据分析，诊断、预测和评估电能质量干扰源对电网运行的影响，及时发现影响电网安全的隐患，支撑电能质量治理决策，增强电网系统运行可靠性和稳定性。
?谐波监测子模块数据交互方式 （1）总部和省公司谐波监测子模块数据交互应满足“电网谐波监测分析模块纵向接口要求”。 （2）省公司谐波监测子模块与省公司PMS数据交互：获取台帐、鉴权等信息，接口应满足“电网谐波监测分析模块与PMS接口要求”。?谐波分析子模块数据交互 谐波数据分析在总部谐波分析子模块开展，省公司可按权限直接访问总部相关数据。
?总部、省公司主站及其互联 总部谐波模块部署于总部信息内网二级系统域中，省公司谐波模块部署于省公司信息内网二级系统域中。总部谐波模块与省公司谐波模块通过信息内网纵向通道互联，应满足信息内网纵向边界安全防护要求。 ?监测终端接入省公司主站 监测终端通过现有通信通道接入信息内网谐波监测子模块，应满足信息内网终端接入安全防护要求。
1.变电站的重要供电母线及出线： ?跨省计量关口点（必须设置）; ?纽变电站高低压母线（可选设置）等。 2. 直流受端落点换流站（必须）及受其影响的变电站高低 压母线（可选）。 3.向干扰源用户供电的母线及出线： ?电气化铁路（必须）; ?电弧炉、中频炉、轧机、轨道交通、电动汽车充电站、电焊机、变频调速设备、起重设备、电加热和电解设 备、大型储能电站、大型电梯、变频空调、节能照明、逆变电源、开关试验站等（可选）。
4. 向敏感、重要、高危用户供电的母线及出线： 半导体制造、精密加工，党政机关、医院、交通枢纽、机场、金融、数据中心，危险化学品、易燃易爆品制造等（可选）。 5. 电源接入点： ?10kV及以上风电场、光伏电站等新能源发电专线接 入变电站相关母线及出线（必须）， ?其他发电厂（场、站）接入点（可选）。 6. 其他监测点： ?装设FACTS设备（如SVC、STATCOM等）的系统变 电站（换流站）母线及出线（必须）、 ?现场测试中超标较严重或用户投诉较多的变电站母线 及出线等（可选）。
信息工程学系 2011-2012学年度下学期电力系统分析课程设计 题目:电力系统潮流计算 专业：电气工程及其自动化 班级： 学号： 学生姓名： 指导教师：钟建伟
2012年3月10日信息工程学院课程设计任务书
目录 1 任务提出与方案论证 (4) 1.1潮流计算的定义、用途和意义 (4) 1.2 运用软件仿真计算 (5) 2 总体设计 (7) 2.1潮流计算设计原始数据 (7) 2.2总体电路设计 (8) 3 详细设计 (10) 3.1数据计算 (10) 3.2 软件仿真 (14) 4 总结 (24) 5参考文献 (25)
1任务提出与方案论证 1.1潮流计算的定义、用途和意义 1.1.1潮流计算的定义 潮流计算，指在给定电力系统网络拓扑、元件参数和发电、负荷参量条件下，计算有功功率、无功功率及电压在电力网中的分布。潮流计算是根据给定的电网结构、参数和发电机、负荷等元件的运行条件，确定电力系统各部分稳态运行状态参数的计算。通常给定的运行条件有系统中各电源和负荷点的功率、枢纽点电压、平衡点的电压和相位角。待求的运行状态参量包括电网各母线节点的电压幅值和相角，以及各支路的功率分布、网络的功率损耗等。 1.1.2潮流计算的用途 电力系统潮流计算是电力系统最基本的计算，也是最重要的计算。所谓潮流计算，就是已知电网的接线方式与参数及运行条件，计算电力系统稳态运行各母线电压、个支路电流与功率及网损。对于正在运行的电力系统，通过潮流计算可以判断电网母线电压、支路电流和功率是否越限，如果有越限，就应采取措施，调整运行方式。对于正在规划的电力系统，通过潮流计算，可以为选择电网供电方案和电气设备提供依据。潮流计算还可以为继电保护和自动装置定整计算、电力系统故障计算和稳定计算等提供原始数据。 潮流计算（load flow calculation）根据电力系统接线方式、参数和运行条件计算电力系统稳态运行状态下的电气量。通常给定的运行条件有电源和负荷节点的功率、枢纽点电压、平衡节点的电压和相位角。待求的运行状态量包括各节点电压及其相位角和各支路（元件）通过的电流（功率）、网络的功率损耗等。潮流计算分为离线计算和在线计算两种方式。离线计算主要用于系统规划设计和系统运行方式安排；在线计算用于运行中电力系统的监视和实时控制。 目前广泛应用的潮流计算方法都是基于节点电压法的，以节点导纳矩阵Y作为电力网络的数学模型。节点电压Ui和节点注入电流Ii 由节点电压方程（1）联系。在实际的电力
中华人民共和国标准 电能质量公用电网谐波GB/T 14549—93 Quality of electric energy supply Harmonics in public supply network 1、主题内容与适用范围 本标准规定了公用电网谐波的允许值及其测试方法。 本标准适用于交流额定频率为50H Z，标称电压110kV及以下的公用电网。 标称电压为220kV的公用电网可参照110kV执行。 本标准不适用于暂态现象和短时间谐波。 2、引用标准 GB 156 额定电压 3、术语 3.1公共连接点point of common coupling 用户接入公用电网的连接处 3.2谐波测量点harmonic measurement points 对电网和用户的谐波进行测量之处。 3.3基波（分量）fundamental (component) 对周期性交流量进行傅立叶级数分解，得到的频率与工频相同的分量。 3.4谐波（分量）harmonic (component) 对周期性交流量进行傅立叶级数分解，得到频率为基波频率大于1整数倍的分量。 3.5谐波次数（h）harmonic order(h) 谐波频率与基波频率的整数比。 3.6谐波含量（电压或电流）harmonic content (for voltage or current) 从周期性交流量中减去基波分量后所得的量。 3.7谐波含有率harmonic retio (HR) 周期性交流量中含有第h次谐波分量的方均根值与基波分量的方均根值之比（用百分数表示） 第h次谐波电压含有率以HRU h表示，第h次谐波电流含有率以HRI h表示。 3.8总谐波畸变率total harmonic distortion (THD) 周期性交流量中谐波含量的方均根值与其基波分量的方均根值之比（用百分数表示） 电压总谐波畸变率以THD u表示，电流总谐波畸变率以THD i表示。 3.9谐波源harmonic source 向公用电网注入谐波电流或在公用电网中产生谐波电压的电气设备。 3.10短时间谐波short duration harmonics 国家技术监督局1993-07-31批准1994-03-01实施
作业： 1：电压信号u(t)=sinwt+0.3sin3wt+0.1sin5wt+0.08sin7wt(其中f=50Hz)， ①：对该电压信号进行离散化傅里叶级数分解并求其谐波含量。（由公式计算） ②：用FFT(基2FFT)在matlab里面求其谐波含量。 解答： 分析：该信号为周期信号，基本周期为1/50=0.02s。其中周期信号中的最高频率为7倍的基频，即为350HZ，因此在对信号进行抽样离散化处理，为了保证所有的频率不发生频谱混叠，必须要满足采样的香农定理，即f s≥f max ，所以采样频率至少为700HZ. 连续性周期信号的傅里叶级数对应的第k次谐波分量的系数为无穷多。而周期为N的周期序列，其离散傅里叶级数谐波分量的系数只有N个是独立的。 周期序列的频谱Xk也是一个以N为周期的周期序列。 1：首先对该信号进行时域画图，并抽样离散，具体代码与波形如下： 信号波形如下：
分析：由信号波形可见，该信号为不同正弦信号的叠加，基本周期为0.02s.其单位周期采样点数为fs/f(程序和图中可以看到其采样点为一个周期采样128个点)。显示波形满足条件。 1：采用（离散化傅里叶级数）DFS 方法对原电压波形进行傅里叶级数分解 分析：对连续信号采用离散傅里叶级数分解，首先对该信号进行时间域上的离散采样处理，题目中采用基频的128对信号进行离散化。 且有：1k=01k=0222k an=x(k)cos()22k bn=x(k)sin()2k 2k cos()sin()N N n j k N n N N n N N e n j n N N πππππ--=+∑∑ 其中，X （k ）是个复数，包含实部（an ）和虚部（bn ），对X （k ）取模值相当于求得cn ，即为谐波含量。 22cn=an +bn =|X(k)| 由以上公式可以知道，对该电压的谐波含量即为变换的频谱的函数X （k ）的模值大小。 此部分的DFS 程序代码如下： ()2π1j 0()()e N kn N n X k x n k --==-∞<<+∞∑
电力系统分析潮流计算报告
目录 一．配电网概述 (3) 1.1 配电网的分类 (3) 1.2 配电网运行的特点及要求 (3) 1.3 配电网潮流计算的意义 (4) 二．计算原理及计算流程 (4) 2.1 前推回代法计算原理 (4) 2.2 前推回代法计算流程 (7) 2.3主程序清单： (9) 2.4 输入文件清单： (11) 2.5计算结果清单： (12) 三．前推回代法计算流程图 (13) 参考文献 (14)
一．配电网概述 1.1 配电网的分类 在电力网中重要起分配电能作用的网络就称为配电网； 配电网按电压等级来分类，可分为高压配电网（35—110KV），中压配电网（6—10KV，苏州有20KV的），低压配电网（220/380V）； 在负载率较大的特大型城市，220KV电网也有配电功能。 按供电区的功能来分类，可分为城市配电网，农村配电网和工厂配电网等。 在城市电网系统中,主网是指110KV及其以上电压等级的电网，主要起连接区域高压（220KV及以上）电网的作用。 配电网是指35KV及其以下电压等级的电网，作用是给城市里各个配电站和各类用电负荷供给电源。 从投资角度看，我国与国外先进国家的发电、输电、配电投资比率差异很大，国外基本上是电网投资大于电厂投资，输电投资小于配电投资。我国刚从重发电轻供电状态中转变过来，而在供电投资中，输电投资大于配电投资。从我国城网改造之后，将逐渐从输电投资转入配电建设为主。 本文是基于前推回代法的配电网潮流分析计算的研究，研究是是以根节点为10kV的电压等级的配电网。 1.2 配电网运行的特点及要求 配电系统相对于输电系统来说，由于电压等级低、供电范围小，但与用户直接相连，是供电部门对用户服务的窗口，因而决定了配电网运行有如下特点和基本要求：
谈IEC 61000系列标准文件对电网谐波国标的指导作用 作者：佚名文章来源：不详点击数：更新时间：2008-9-24 8:52:52 摘要：国内正在采用IEC 61000系列标准文件，文中针对这套标准文件和电网谐波国标关 系上的一些不同认识和理解，对照EIC 61000-3-6和《电能质量公用电网谐波》(GB/T 14549-1993)进行论述，以期达到提高认识，完善国家标准和正确执行标准的目的。 关键词：电磁兼容谐波国家标准 0概述 从1998年开始，我国发布的电磁兼容(EMC)标准中计有二三十项取自(等同或等效)国 际电工委员会(IEC)近年来颁布的IEC 61000系列标准文件［１］。 众所周知，各种电气设备之间以电磁传导、感应和辐射3种方式彼此关联并相互影响，在一定的条件下会对设备的正常工作和人类造成干扰和危害。20世纪80年代兴起的电磁 兼容学科就是以研究和解决这方面问题为宗旨的。该学科的着眼点是对干扰的产生、传播、接收、抑制机理以及相应的测量、计量技术进行深入的研究，在此基础上，根据经济、技 术最合理的原则，对产生的干扰水平、抗干扰水平，以及抑制措施作出明确的规定，使处 于同一电磁环境的设备都是"兼容"的。也就是说，一个设备(或装置、系统)在其电磁环境 中满意地执行其功能，而又不向该环境中的任何实体引入不能允许的电磁扰动。 EMC的基本任务是协调干扰发射者和承受者之间的关系，使其"兼容"。协调的办法是制定合理且配套的规定值。协调中所涉及的几个参数关系如图1所示。图中横坐标为独立 变量，如频率、电压偏差值、谐波含量、电压波动和闪变值、三相电压不平衡度等。
电能质量及谐波标准讲座 内容提纲 1．电能质量基本概念 2．电能质量的影响 3．国内电能质量标准及修订概述 4．电能质量国家标准摘要 5．电能质量国外标准简介 6．谐波国家标准基本内容 7．电能质量治理措施 8．电能质量技术监督
1 电能质量的基本概念 （1）电力系统概况：结构、有功和无功平衡，各种干扰 （2）电能质量——关系到电气设备工作（运行）的供电电压指标。 （3）电能质量指标：电压偏差、频率偏差、谐波、电压波动和闪变、三相电压不平衡度、暂时过电压和瞬态过电压、电压暂降、波形缺口、…… （4）电能质量指标特点： a.空间上、时间上不断变化 b.需要供、用电双方共同合作维护 （5）电能质量问题的由来 ?随电力工业诞生而存在的一个传统问题； ?现代用电负荷结构发生了质的变化。电力电子技术广泛应用，家用电器普及，炼钢电弧炉和轧机的发展等，由于其非线性、冲击 性以及不平衡的用电特性引起电能质量的恶化。 ?计算机的普及、IT产业的发展、微电子控制技术应用导致对电能质量要求越来越高。 例如：一个计算中心失电2s就可能破坏几十个小时数据处理结果，导致几十万美元产值损失； 1～2周波供电电压暂降，就可能破坏半导体生产线，导致上百万美元损失。 据统计美国因电能质量问题造成的损失每年高达260亿美元。 2005年由国际铜业协会（中国）的一次“中国电能质量行业现状与用户行为调研报告”中，调查了32个行业，共92个企业中有49个企业，因电能质量问题，在经济上损失2.5～3.5亿元（人民币），每个企业年经济损失约10万～100万（人民币）（其中有四家年损失1000万元以上）。 （6）关于电能质量的定义 Power Quality——电能质量（电源质量、电力质量、电力品质） ?导致用户设备故障或不能正常工作的电压、电流或频率偏差。 ?合格电能质量的概念是指给敏感设备提供的电力和设置的接地系统是都适合于该设备正常工作的。 ?在电力系统中某一指定点上电的特性，这些特性可根据预定的基准技术
电能质量现场测试规范 江西省电力公司 2012.5
前言 本规范的编制是针对江西省电力系统电能质量指标(公用电网谐波、三相电压不平衡度、电压波动及闪变)测试而制订。 一、范围 本规范适用于发电厂、变电站、用户端电能质量指标(公用电网谐波、三相电压不平衡度、电压波动及闪变)现场测试。 二、引用标准 GB/T14549-1993 《电能质量公用电网谐波》 GB/T15543-2008 《电能质量三相电压允许不平衡度》 GB/T 12326-2008 《电能质量电压波动和闪变》 电能质量综合测试分析仪技术说明书 三、测试前准备工作 3.1 人员要求 1）现场工作人员应身体健康、精神状态良好。 2）必须具备必要的电气知识、掌握本专业作业技能。 3）认真学习了本测试规范。 4）熟悉《电业安全工作规程》相关知识，并经考试合格。 5）有强烈的安全责任感。 3.2 工器具及材料 1）个人工具箱1套。 2）电能质量综合测试分析仪若干套（在有效期内）。 3）数字万用表1只（在有效期内）。 4）试验接线3套。 5）绝缘胶布1卷。 6）毛刷2把（1.5″）。 7）手电筒1个。
3.3 现场准备工作 1）开工前两天内，准备好本次测试所需电能质量综合测试分析仪、工器具、相关图纸，收集所测线路或机组的PT、CT变比，现场运行方式、供电主变容量、谐波源用户协议容量等相关技术资料。电能质量综合测试分析仪的电压、电流回路完好，工器具应试验合格，满足本次测试的要求，材料应齐全，图纸及资料应附合现场实际情况。 2）被测试单位根据现场工作时间和工作内容落实工作票，工作票应填写正确，并按《电业安全工作规程》相关部分执行。 3.4 安全提示 1）本规范所做测试不需拆动二次回路，测试中严禁拆动二次回路。 2）电流二次回路开路，易引起人员伤亡及设备损坏。 3）电压二次回路短路，易引起人员伤亡、设备损坏及保护误动。 3.5安全措施 1）做安全技术措施前应先检查附录A中的《现场安全技术措施》和实际接线及图纸是否一致，如发现不一致，及时向专业技术人员汇报，经确认无误后及时修改，修改正确后严格执行附录A中的《现场安全技术措施》。 2）检查在被测试设备相邻运行设备上确挂有红布幔。 3）必须正确使用工器具及仪器仪表。 4）严禁交、直流电压回路短路或接地。 5）严禁交流电流回路开路。 6）工作中应使用绝缘工具并戴手套。 7）在保护室内严禁使用无线通讯设备。 8）严禁电流回路开路或失去接地点，防止引起人员伤亡及设备损坏。 9）进入工作现场，必须正确使用劳保用品。 3.6 测试仪器的检查 1）检查测试仪器的电压输入方式是否与现场对应。若现场仅有三相三线，则应把电压输入线接成三相三线方式。在现场，尽可能找到三相四线的接线方式，以提高测试的准确度。
电网谐波在线监测系统解决方案 一〃概述 随着现代化的进程，非线性、冲击性和不对称性负荷大量接入电网，供电质量日趋严重。由于对生活质量和工作效率的高要求，现在人们比以往任何时候更加关注电能质量问题。电能质量包含多个方面，如电网电压偏差、电压谐波、电压波动与闪变、三相电压不平衡度等，但电压谐波是电能质量中最重要的一种。谐波主要是由用户中的非线性用电负荷（如：整流装置、冶炼炉、电气化机车等）引起的，一个用户引起的谐波不仅影响到自身，而且污染电网并影响到该电网中的其它电力用户。 然而，由于电网的广泛性和谐波的普遍性，广大电力用户、电力生产厂和供电公司希望随时随地了解电网谐波情况，因此通过对电网各点谐波的监测，并对谐波进行分析处理，以推进谐波的治理，提高电网的电能质量和加强电网的管理，有着重要意义 二〃系统的特点 电网谐波电压在线监测系统的主要特点体现以下几个方面： 全面性：配电网的各级高电压母线处（测量关口）、谐波源接入公用电网的公共连接点（包括用户处）。本系统既可以实现单个变电站的谐波在线监测，也可以实现区域变电站的谐波在线监测。 实用性：长期在线监测、安全、可靠、操作方便，可实现自动化。 经济性：现场安装的仪器功能简单、体积小、价格低，又能在平时作为常规仪器进行显示、谐波越限报警，便于推广和普及。 安全性：本系统采用无线通信方式，实现远程操控或就地无线通讯的非接触式操控方式，有效地保证了仪器和工作人员的安全。 抗干扰：现场存在强电磁干扰，采用了多种措施提高仪器抗干扰能力。结构上，采用了屏蔽式箱体结构，硬件设计上，加设看门狗电路、复合滤波电路和信号隔离电路；软件设计上采用数字滤波技术、数据校验技术、实时诊断技术等。 技术性：本系统采用的谐波测量仪器工作原理的技术水平要高，便于对实时监测的传输的数字信号在接收终端进行记录、分析、统计、储存和打印；高电压母线的谐波信号采集用国内首创的由西安亿维电力技术发展有限公司研制的《高压谐波监测系统》；本系统终端处理的软件功能强、容量大。 三〃电网谐波测量的目的与依据 目的 对发电、供电、用电三方的监督管理，保证公用电网的谐波指标限值在国家标准规定的范围之内，以保障国民经济各行各业的正常生产和产品质量以及人民的生活质量。 依据 1〃测量标准 原电力工业部标准《关于电网谐波管理的暂行规定》；
中华人民国标准 电能质量公用电网谐波GB/T 14549—93 Quality of electric energy supply Harmonics in public supply network 1、主题容与适用围 本标准规定了公用电网谐波的允许值及其测试方法。 本标准适用于交流额定频率为50H Z，标称电压110kV及以下的公用电网。 标称电压为220kV的公用电网可参照110kV执行。 本标准不适用于暂态现象和短时间谐波。 2、引用标准 GB 156 额定电压 3、术语 3.1公共连接点point of common coupling 用户接入公用电网的连接处 3.2谐波测量点harmonic measurement points 对电网和用户的谐波进行测量之处。 3.3基波（分量）fundamental (component) 对周期性交流量进行傅立叶级数分解，得到的频率与工频相同的分量。 3.4谐波（分量）harmonic (component) 对周期性交流量进行傅立叶级数分解，得到频率为基波频率大于1整数倍的分量。 3.5谐波次数（h）harmonic order(h) 谐波频率与基波频率的整数比。 3.6谐波含量（电压或电流）harmonic content (for voltage or current) 从周期性交流量中减去基波分量后所得的量。 3.7谐波含有率harmonic retio (HR) 周期性交流量中含有第h次谐波分量的方均根值与基波分量的方均根值之比（用百分数表示） 第h次谐波电压含有率以HRU h表示，第h次谐波电流含有率以HRI h表示。 3.8总谐波畸变率total harmonic distortion (THD) 周期性交流量中谐波含量的方均根值与其基波分量的方均根值之比（用百分数表示） 电压总谐波畸变率以THD u表示，电流总谐波畸变率以THD i表示。 3.9谐波源harmonic source 向公用电网注入谐波电流或在公用电网中产生谐波电压的电气设备。 3.10短时间谐波short duration harmonics 国家技术监督局1993-07-31批准1994-03-01实施

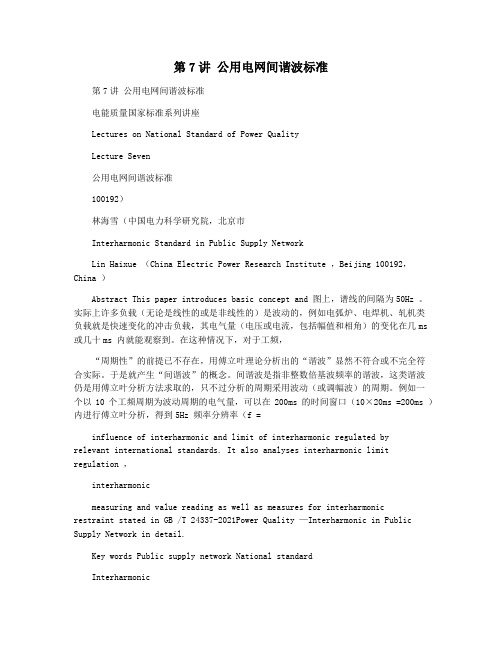

电能质量及谐波标准 内容提纲 1．电能质量基本概念 2．电能质量的影响 3．电能质量国家标准综述 4．电能质量国家标准摘要 5．电能质量国外标准简介 6．谐波国家标准基本内容 7．国外谐波标准介绍 1 电能质量的基本概念 （1）电力系统概况：结构、有功和无功平衡，各种干扰（2）电能质量——关系到电气设备工作（运行）的供电电压指标。（3）电能质量指标：电压偏差、频率偏差、谐波、电压波动和闪变、三相电压不平衡度、暂时过电压和瞬态过电压、电压暂降、波形缺口、…… （4）电能质量指标特点： a. 空间上、时间上不断变化
b. 需要供、用电双方共同合作维护 （5）电能质量问题的由来 ? 随电力工业诞生而存在的一个传统问题； ? 现代用电负荷结构发生了质的变化。电力电子技术广泛应用，家用电器普及，炼钢电弧炉和轧机的发展等，由于其非线性、冲击性以及不平衡的用电特性引起电能质量的恶化。 ? 计算机的普及、IT产业的发展、微电子控制技术应用导致对电能质量要求越来越高。 例如：一个计算中心失电2s就可能破坏几十个小时数据处理结果，导致几十万美元产值损失； 1～2周波供电电压暂降，就可能破坏半导体生产线，导致上百万美元损失。 据统计美国因电能质量问题造成的损失每年高达260亿美元。 2005年由国际铜业协会（中国）的一次“中国电能质量行业现状与用户行为调研报告”中，调查了32个行业，共92个企业中有49个企业，因电能质量问题，在经济上损失2.5～3.5亿元（人民币），每个企业年经济损失约10万～100万（人民币）（其中有四家年损失1000万元以上）。（6）关于电能质量的定义 Power Quality——电能质量（电源质量、电力质量、电力品质） ? 导致用户设备故障或不能正常工作的电压、电流或频率偏差。
电力系统谐波影响及消除（网络摘录）2011.12.20 返回日志列表 从补偿电容无法投入，谈谐波危害，分析谐波来源，提出治理谐波的初步建议随着个私经济特别是特钢和化学工业在我市的发展，我公司的供电量也不断的增长，为了使功率因素达到标准，必须投入补偿电容，但是这几个乡镇的变电所的补偿电容器却无法投上，强行投入后，电容器熔丝也会很快熔断。但根据其他变电所运行经验，在此功率因数下，无功电流不应大于熔丝熔断电流。这是为什么呢? 经过对该地区的供电现状分析，这是由于谐波引起的。所谓谐波，即理想的电力系统向用户提供的应该是一个恒定工频的正弦波形电压，但是由于各种原因，使这种理想状态在实际中无法存在。因此通过对周期性电压或电流的傅立叶分解，所得到的频率为基波整数倍分量的含有量，称为谐波。 谐波对于电网的危害非常大，主要表现在以下方面： 1.由于电网主要是按基波设计的。由于LC元件的存在，虽然在基波时不会发生谐振，但在某个特定谐波时却可能引起谐振，可能将谐波电流放大几倍甚至数十倍，电网谐振引起设备过电压，产生谐波过流，对设备造成危害。特别是对电容器和与之串联的电抗器。其中，特别要注意的是，由于电容器是容性负载，能与电网上感性设备(其它设备主要是感性设备)配合，构成共振条件，又由于其大小与谐波频率成反比，因此，电容更容易吸收谐波共振电流，引起电容过载，造成电容损坏，或者熔丝熔断。 2.使电网中的电气设备产生额外的损耗(谐波功率)，降低了设备的效率，同时谐波会影响设备的正常工作，例如变压器局部严重过热，电容器、电缆等设备过热，电机产生机械振动等故障，绝缘部分老化、变质，严重时候甚至设备损坏。 3.导致继电保护和自动装置误动或拒动，造成不必要的损失，谐波会使电气测量仪表测量不准确，造成计量误差。 另外，谐波还会产生对设备附近的通信系统产生干扰等其他危害。 既然谐波危害如此之大，那么谐波是如何产生的?又如何能减小它的影响和危害呢? 谐波来源 1、中频炉、电弧炉等设备是该地区谐波的主要来源 对该地区负荷进行分析，发现主要的原因是该地区特钢工业发达，中频炉、电弧炉等作为一类高效的加热源已经非常普及。电弧炉是利用电极物料间产生的电弧熔炼金属，因此，它的电流波形很不规则，含有多种谐波(2次到7次)以及间谐波，这是谐波的一个重要来源。而中频炉是工频电流整流后再变为中频，再利用电磁感应来熔炼金属，因此产生大量的高次谐波，其中以5次、7次、11次等奇次谐波为主。这正是该地区谐波的主要来源。 2、用户变压器群是该地区谐波的重要来源 一般情况下，三相变压器由于铁芯为“日”形状，中相比边相要短一半，因此，三个磁路的不对称引起变压器励磁电流中含有谐波分量。所以当对空载三相变压器加电压激励时，即使受电侧没有零序电流通路(中性点不接地或三角形接线)，励磁电流中也会有谐波分量。虽然在实际运行时，这个谐波分量很小，但由于变压器绕组接法以及各绕组和电网各相的连接统一规定时，则各台变压器励磁电流里的同次谐波彼此叠加，形成了电网中谐波的又一重要来源。例如，在绝大多数配变中，都是Y，yn接线，变压器的中间的铁柱对应的线圈即中相接的都是B相，这样的统一接法，就为3、5、7等次谐波提供了一个分别互相叠加的条件。在该地区，现有35kV用户变压器5台，总容量400kVA，10kV用户变压器约800台，总容量330kVA.如此庞大的用户变群又成为了谐波的又一个重要来源。
电能质量指标标准 1.电能质量指标定义 电能质量包括四个方面的相关术语和概念：电压质量（VOLTAGEQUALITY）即用实际电压与额定电压间的偏差（偏差含电压幅值，波形和相位的偏差），反映供电企业向用户供给的电力是否合格；电流质量（CURRENTQUALITY）即对用户取用电流提出恒定频率、正弦波形要求，并使电流波形与供电电压同相位，以保证系统以高功率因数运行，这个定义有助于电网电能质量的改善，并降低网损；供电质量（QUALITYOFSUPPL Y）包含技术含义和非技术含义两个方面：技术含义有电压质量和供电可靠性；非技术含义是指服务质量（QUALITYOFSERVICE）包括供电企业对用户投诉的反应速度和电力价格等；用电质量（QUALITYOFCONSUMPTION）包括电流质量和非技术含义，如用户是否按时、如数缴纳电费等，它反映供用双方相互作用与影响用电方的责任和义务。 一般地，电能质量的定义：导致用户设备故障或不能正常工作的电压、电流或频率偏差。这个定义简单明晰，概括了电能质量问题的成因和后果。随着基于计算机系统的控制设备与电子装置的广泛应用，电力系统中用电负荷结构发生改变，即变频装置、电弧炉炼钢、电气化铁道等非线性、冲击性负荷造成对电能质量的污染与破坏，而电能作为商品，人们会对电能质量提出更高的要求，电能质量已逐渐成为全社会共同关注的问题，有关电能质量的问题已经成为电工领域的前沿性课题，有必要对其相关指标与改善措施作讨论和分析。 2.电能质量指标 电能质量指标是电能质量各个方面的具体描述，不同的指标有不同的定义，参考IEC标准、从电磁现象及相互作用和影响角度考虑给出的引起干扰的基本现象分类如下： （1）低频传导现象：谐波、间谐波、电压波动、电压与电流不平衡，电压暂降与短时断电，电网频率变化，低频感应电压，交流网络中的直流； （2）低频辐射现象：磁场、电场； （3）高频传导现象：感应连续波电压与电流，单向瞬态、振荡瞬态； （4）高频辐射现象：磁场、电场、电磁场（连续波、瞬态）； （5）静电放电现象。 对于以上电力系统中的电磁现象，稳态现象可以利用幅值、频率、频谱、调制、缺口深度和面积来描述，非稳态现象可利用上升率、幅值、相位移、持续时间、频谱、频率、发生率、能量强度等描述。 保障电能质量既是电力企业的责任，供电企业应保证供给用户的供电质量符合国家标准；同时也是用户（拥有干扰性负荷）应尽的义务，即用户用电不得危害供电；安全用电；对各种电能质量问题应采取有效的措施加以抑制。 电能质量指标国内外大多取95％概率值作为衡量依据，并需指明监测点，这些指标特点也对用电设备性能提出了相应的要求。即电气设备不仅应能在规定的标准值之内正常运行，而且应具备承受短时超标运行的能力。 3.电能质量指标标准 综合新颁布的电磁兼容国家标准和发达国家的相关标准，中低压电能质量标准分5大类13个指标。 （1）频率偏差：包括在互联电网和孤立电网中的两种； （2）电压幅值：慢速电压变化（即电压偏差）；快速电压变化（电压波动和闪变）；电压暂降（是由于系统故障或干扰造成用户电压短时间（10MS～LMIN）内下降到90％的额定值以下，然后又恢复到正常水平，会使用户的次品率增大或生产停顿）；短时断电（又称电压中断，是由于系统故障跳闸后造成用户电压完全丧失（3MIN，电压中断使用户生产停顿，
电力系统谐波潮流计算算法综述 李洪波 武汉大学电气工程学院，武汉( 430072) 【摘要】谐波潮流计算是谐波分析和管理的一项重要基础工作，在电力系统中占有重要的地位。本文概述了谐波潮流分布的计算原理，根据谐波潮流计算算法的基本要求，结合谐波潮流计算自身的特点，对应用于谐波潮流计算的 算法进行了分析和评述，并提出了算法改进方面应进一步考虑的问题。 【关键词】谐波潮流基波潮流谐波潮流计算 ;;【中图分类号】TM744 【 文献标识码】A 【文章编号】（）1008-8032200403-0001-04 引言 0 随着电力电子技术的迅速发展，大量具有非线性特性的电力设备（如电力机车、电弧炉、变 频、变流设备等）投入电网运行，使电网中出现大量谐波，造成电力系统谐波污染，对电力系统的安全、稳定、经济运行构成潜在威胁，给周围电气环境也带来了极大影响，同时也阻碍了电力电子技术的发展。谐波被认为是电网的一大公害，对电力系统谐波问题的研究已逐渐被人们重视。 谐波潮流计算是谐波问题研究中的一个重要分支，是了解电网谐波特性和进行谐波分析的重要 手段，不仅可以描绘出各种工况下全网的谐波潮流分布，计算出各监测点的谐波指标，同时还可以分析产生各种谐波现象的内在原因，进而提出抑制谐波的措施。 国内外许多专家对电力系统谐波潮流的分布问题进行了一系列有价值的研究工作，以求全面了 解谐波电流在电力系统的各个部分是如何分布的，在系统中各个节点产生多少谐波电压。本文概述了电力系统谐波潮流计算的基本要求和特点，并对应用于谐波潮流计算的算法进行了分析和评述。谐波潮流分布的计算原理 1 在具有谐波源的情况下，交流系统的潮流由基波潮流和谐波潮流两部分组成，谐波潮流归根结 底是由基波潮流在非线性元件中转换产生，且只占系统潮流的一小部分。设发电机产生的基波功率为P g1，扣除被系统基波阻抗消耗的基波功率P s1之后，大部分转化为被负荷吸收的基波功率P L1；小部分基波功率P c1流经非线性元件转化为谐波功率。从功率平衡的观点来看，P g1 =P s1+ P L1 +P c1。基波功率P c1转化为谐波功率之后，变为注入电网的谐波电流源，其中一部分谐波功率和返回系统Psh Pgh 阻抗和发电机，分别被系统电阻所消耗和被发电机所吸收；大部分谐波功率被负荷电阻所Rs PLh RL 吸收。从能量平衡的观点来看:P c1=P sh +P gh +P Lh 。一般P Lh （/P sh +P gh ）≈R L （/R s +R g ）。这个比值是比较大的，也就是说，谐波功率传播到交流电网中的部分是比较小的。有非线性负荷的系统中的功率损耗为基波损耗功率P s1和谐波损耗功率（P sh +P gh ）之和；仅有线性负荷的系统中只有基波损耗功率P s1。显然前者为后者的（P s1+ P sh +P gh ）/ P s1倍。 综上所述，可知①基波潮流和谐波潮流的流向是不一样的，两者计算网络也不完全相同，两 :者可以分开求解。②谐波潮流是系统潮流的一部分，两者密切相关，必须先解基波潮流，后解谐波 第卷第期 9 3 重庆电力高等专科学校学报 年月 2004 9 Vol. 9 No. 3 Journal of Chongqing Electric Power College Sep. 2004 收稿日期[] 2004-04-26

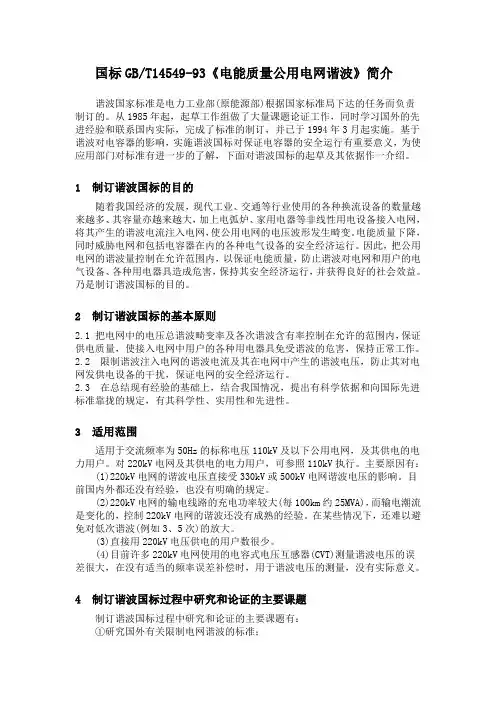

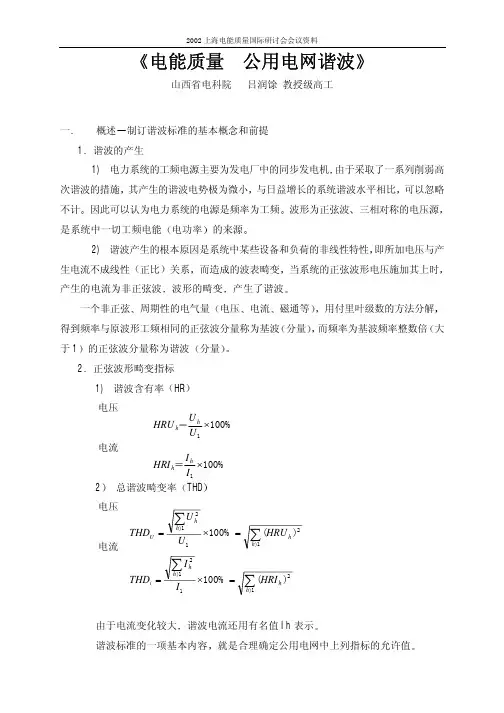

国标GB/T14549-93《电能质量公用电网谐波》简介 谐波国家标准是电力工业部(原能源部)根据国家标准局下达的任务而负责制订的。从1985年起，起草工作组做了大量课题论证工作，同时学习国外的先进经验和联系国内实际，完成了标准的制订，并已于1994年3月起实施。基于谐波对电容器的影响，实施谐波国标对保证电容器的安全运行有重要意义，为使应用部门对标准有进一步的了解，下面对谐波国标的起草及其依据作一介绍。 1 制订谐波国标的目的 随着我国经济的发展，现代工业、交通等行业使用的各种换流设备的数量越来越多、其容量亦越来越大，加上电弧炉、家用电器等非线性用电设备接入电网，将其产生的谐波电流注入电网，使公用电网的电压波形发生畸变。电能质量下降，同时威胁电网和包括电容器在内的各种电气设备的安全经济运行。因此，把公用电网的谐波量控制在允许范围内，以保证电能质量，防止谐波对电网和用户的电气设备、各种用电器具造成危害，保持其安全经济运行，并获得良好的社会效益。乃是制订谐波国标的目的。 2 制订谐波国标的基本原则 2.1 把电网中的电压总谐波畸变率及各次谐波含有率控制在允许的范围内，保证供电质量，使接入电网中用户的各种用电器具免受谐波的危害，保持正常工作。 2.2 限制谐波注入电网的谐波电流及其在电网中产生的谐波电压，防止其对电网发供电设备的干扰，保证电网的安全经济运行。 2.3 在总结现有经验的基础上，结合我国情况，提出有科学依据和向国际先进标准靠拢的规定，有其科学性、实用性和先进性。 3 适用范围 适用于交流频率为50Hz的标称电压110kV及以下公用电网，及其供电的电力用户。对220kV电网及其供电的电力用户，可参照110kV执行。主要原因有： (1)220kV电网的谐波电压直接受330kV或500kV电网谐波电压的影响。目前国内外都还没有经验，也没有明确的规定。 (2)220kV电网的输电线路的充电功率较大(每100km约25MVA)，而输电潮流是变化的，控制220kV电网的谐波还没有成熟的经验。在某些情况下，还难以避免对低次谐波(例如3、5次)的放大。 (3)直接用220kV电压供电的用户数很少。 (4)目前许多220kV电网使用的电容式电压互感器(CVT)测量谐波电压的误差很大，在没有适当的频率误差补偿时，用于谐波电压的测量，没有实际意义。 4 制订谐波国标过程中研究和论证的主要课题 制订谐波国标过程中研究和论证的主要课题有： ①研究国外有关限制电网谐波的标准；
