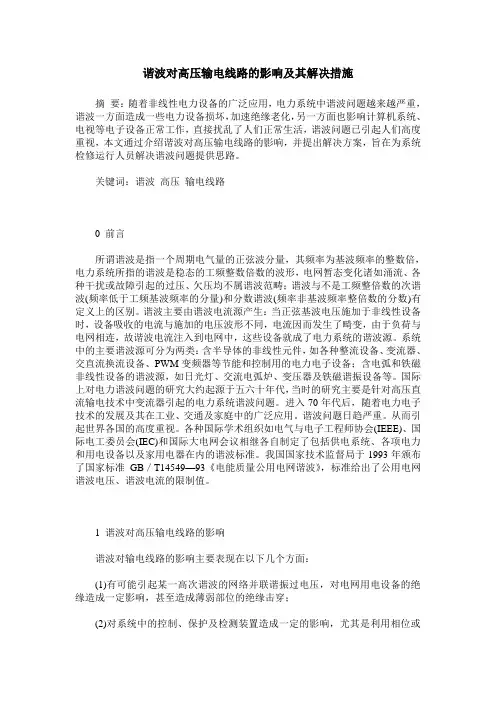

谐波对高压输电线路的影响及其解决措施摘要：随着非线性电力设备的广泛应用，电力系统中谐波问题越来越严重，谐波一方面造成一些电力设备损坏，加速绝缘老化，另一方面也影响计算机系统、电视等电子设备正常工作，直接扰乱了人们正常生活，谐波问题已引起人们高度重视，本文通过介绍谐波对高压输电线路的影响，并提出解决方案，旨在为系统检修运行人员解决谐波问题提供思路。
关键词：谐波高压输电线路
0 前言
所谓谐波是指一个周期电气量的正弦波分量，其频率为基波频率的整数倍，电力系统所指的谐波是稳态的工频整数倍数的波形，电网暂态变化诸如涌流、各种干扰或故障引起的过压、欠压均不属谐波范畴；谐波与不是工频整倍数的次谐波(频率低于工频基波频率的分量)和分数谐波(频率非基波频率整倍数的分数)有定义上的区别。谐波主要由谐波电流源产生：当正弦基波电压施加于非线性设备时，设备吸收的电流与施加的电压波形不同，电流因而发生了畸变，由于负荷与电网相连，故谐波电流注入到电网中，这些设备就成了电力系统的谐波源。系统中的主要谐波源可分为两类：含半导体的非线性元件，如各种整流设备、变流器、交直流换流设备、pwm变频器等节能和控制用的电力电子设备；含电弧和铁磁非线性设备的谐波源，如日光灯、交流电弧炉、变压器及铁磁谐振设备等。
(此文档为word格式，下载后您可任意编辑修改！) 项目管理实施规划报审表 表号：DJB-A4-01 工程名称：农十四师2010年中央投资农网完善工程35KV及以下项目 编号：
本表一式份，由承包单位填报，建设管理单位、项目监理部各一份，承包单位存份。农十四师2010年中央投资农网完善工程35KV及以下项目 项目管理实施规划 施 工 组 织 设 计 建设单位：四川强波电力工程有限公司 2011年8月23日
施工组织设计目录 第一章、施工技术方案〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃2页-32页第二章、施工机械设备投入〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃32页-34页第三章、劳动力安排计划及其保证措施〃〃〃〃〃〃〃〃〃35页-36页第四章、材料（周转材料）投入计划〃〃〃〃〃〃〃〃〃〃〃36页-45页第五章、管理人员投入〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃45页 第六章、施工进度计划（分部分项进度计划）〃〃〃〃45页-48页第七章、质量安全文明施工保证措施〃〃〃〃〃〃〃〃〃〃〃49页-73页第八章、技术难点及相应解决方案〃〃〃〃〃〃〃〃〃〃〃〃〃73页-83页
农十四师2010年中央投资农网完善工程 35KV及以下项目（输变电施工） 施工组织设计 第一章、施工技术方案 一、工程概况 本工程为农十四师2010年中央投资农网完善工程35KV及以下项目（输变电施工），主要施工内容含铁件、铁塔及地脚螺栓，金具及绝缘子，户外一次设备，综合自动化系统等，此外，本工程含铁塔基础施工（基础材料水泥、钢筋等由施工方购臵）、铁塔组立、扩建35kV 卡塔格孜变电气设备安装施工和土建施工等。 1、设计范围及规模 本工程为新建皮山农场110kV变电所至皮山农场35kV（卡塔格孜）变电所35kV送电线路工程，首端为皮山农场110kV变电所，终端为皮山农场35kV（卡塔尔孜）变电所，全线总行8.648km，单回供电，导线型号为LGJ-9515，避雷线选用（GJ-35）1×7-7.A-GB（非全线架设）。 2、路径及自然情况 本线路为新建35kv送电线路，首端为新建皮山110kv变电所35kv 出线间隔西起第二间隔。 线路垂直西起第二间隔出线，终端杆距西起第二间隔25米。 皮山农场35kv变电所的现状为35kv进线间隔一回，至皮山县110kv变电所；本次扩建一回35kv间隔，为本线路使用间隔（西起第二间隔）。 送电线路总长8.648km，线路从新建皮山110kv变电所35kv间隔西起第二间隔出线，垂直门型架向西南方向行0.967km至JD1线路右转26°39′19″，此段路径消漠化比较严重（属于半流动性沙漠）；
高压输电线路安全防护措施 一、危险性告知220KV敬枣4899输电线路是高压输电线路，在输电线路4米范围内存在强大的高频电场，当地面上的导体进入高频电场范围内，便产生高频放电，高压电流瞬间到达地面，并在地面形成高压 接地电流散流场，俗称“跨步电压”。 二、可能产生的后果 1、整个220KV敬枣4899线输、变、供电系统瘫痪，将给国家造成巨大的经济损失； 2、工程机械设备烧毁：如吊车、混凝土泵车、其他高大设备。给单位造成经济损失； 3、充气设备爆裂：如轮胎、氧气瓶、乙炔气瓶等。造成事故的扩大化和连锁灾害； 4、生命死亡：包括人员、牲畜等。将酿成重大安全生产事故。 三、安全距离控制措施 1、安全距离：根据《施工现场临时用电安全技术规范》，起重机在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大倾斜时与架空线路的最小安全距离应符合表4.1.4规定。 S4.L4起重机与袈空线路边线的嚴小安全距藹 2、实测净空距离：5月14日实测220KV敬枣4899线与已开挖的路基垂直距离为17.0米。扣除落果树大桥5#墩钻机基础垫高、测量误差及其他因素，现场净空距离约为15.0米； 3、安全净空距离控制：严格按照《施工现场临时用电安全技术规范》规定，确保最小安全净空距离为6.0米，垂直作业净空高度不得超过9.0 米。 四、现场安全控制措施 1、在高压输电线路下方进行吊装、架设等空中作业前，必须对高压
线路与作业面之间净空距离进行测量，计算垂直作业净空高度，以此调 配作业机械、物件的高度，并严格控制； 2、在高压输电线路一侧进行吊装、架设等空中作业前，必须通过测 量 认定桩位与高压输电外侧线路的相对距离，在确保6,0米最小安全距离 的前提下，确定进行作业、吊装物件的最大安全高度。 （见下图） 落果树大桥外电防护安全净空距离控制示意图 3、 钢筋笼制作：根据测量、计算的作业净空高度和 H 值，确定钢筋 笼 制作的合理长度（具体长度应根据钢筋笼的总长度 +搭接长度进行计 算），每一节的长度不得超过作业净空高度和 H 值。 4、 钢筋笼安装： ⑴、在高压电线下方，禁止使用吊车安装钢筋笼；可以用钻机、挖 掘机、装载机等非高大机械进行，但应严格按照安全操作规程进行规范 操作和安装； ⑵、在高压电线一侧，使用吊车安装钢筋笼时，吊车桅杆伸出的长 度不得超过H 值，并将临高压电线一侧的支腿全部伸展到位、垫实，确 保整机稳定、作业可靠； ⑶、在高压电线一侧，使用钻机、挖掘机、装载机等非高大机械进 行钢筋笼安装时，钢筋笼的长度不得超过 H 值。 五、现场安全管理措施 1、凡参加 220KV 敬枣 4899 输电线路区域内的施工作业人员，都必 须 、的 H 业件度 ^^ 高 ____________________ W K 机虽取 3tt 钢 i 高压电线与地面距离一百?加作业淨空高度 fffi 作业点与髙压电线外侧相对距离一&?沪机械作业最大髙度H 22BKU 敬枣咖爭线高压输电线路 氣眯最小安全距离 业净空高度 笼 所 1?-部 fflj 顶
编号：AQ-JS-03612 ( 安全技术) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 高压输电线路安全防护方案Safety protection scheme of high voltage transmission line
高压输电线路安全防护方案 使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。 一、工程概况 工程名称 北京市社科活动中心工程 建设地点 北京市东城区安德路地兴居二巷 建设单位 北京市社会科学界联合会 设计单位 中国建筑技术集团有限公司 施工单位 北京市城乡建设集团第三建筑工程公司 监理单位 北京鸿龙兴工程建设监理有限责任公司
建筑面积 37304.78㎡ 场地面积 5700㎡ 结构型式 框架－剪力墙结构 建筑高度 檐高69.50，最高82.55M 层数 地下3层，地上21层，局部24层层高 3m－4.5m 抗震设防烈度 8度 抗震等级 三级、一级
结构合理使用年限 50年 建筑物安全等级 二级 工期要求 本工程工期518天，2005年4月1日开工，2006年8月31日竣工。 质量要求 结构长城杯、竣工长城杯 二、施工现场概况 施工现场南侧为“北新城支”110kv高压输电线路，根据现场实测，地上结构脚手架（未施工）与高压线最小距离7.7m，地下结构外墙与高压线最小水平距离为4.3m，高压线最高点距离地面18.26m，最低点距离地面6.80m。现场施工用塔式起重机型号为QZ125型，安装大臂长度为45m，现高度为33m，臂尖距离高压线最小水平距离为4.5m，垂直距离为14.74m。塔吊行走小车限位
目录 一、工程概况及特点 1、概况 2、工程承包范围 3、工程特点 二、施工现场组织 1、工程项目部组织机构及人员分工 2、拟投入主要施工设备和试验、检验仪器设备3施工现场项目部布置 三、施工方案 1、施工准备 2、施工人员进场的培训教育 3、主要施工技术准备 4、主要工序和特殊工序的施工方法 5、技术要求 四、施工综合进度及保证工期措施 1、投入的劳动力 2、综合进度计划 3、施工资源计划 4、施工进度计划分析 五、质量目标、质量保证体系技术组织措施 1、质量方针目标 2、质量管理有关人员主要质量管理职责 3、质量管理的措施 4、质量保证技术措施 5、质量监督、检查大纲 六、安全目标、安全保证体系及技术措施 1、安全管理目标 2、各部门人员的安全职责及安全管理 3、安全管理制度 七、环境保护和文明施工 1、环境保护 2、加强施工管理、严格保护环境 3、文明施工的目标、组织机构和实施方案 八、计划统计和信息管理 1、计划、统计报表的编制与传递 2、信息管理
一、工程概况及特点 1.概况 从110kV天池变电站出一回35kV线路至35KV罗安线4#转角π杆，线路最终形成110kV天池变至35kV大堰变35kV线路（简称35kV池大线），线路长度。跨越交叉：220V。380V12次，通信线及光缆2次，35kV电力线路1次，10kV配电线路4次，铁路1次，公路及乡村道6次，渠、沟、湖堰2次 2、工程承包范围：新建35kV池大线：从110kV天池变电站35kV池大线穿墙导管开始，至35kV罗安线4#转角杆,与罗安线最终形成池大线。导线采用JL/G1A-150/25（根数26/7），地线采用GJX-35(1×，电缆采用 ZC-YJV62-26/35kV -1*185(不锈钢带铠装)，线路全长。共有杆塔30基，其中新立砼杆28基，2基杆塔利旧。保留原35kV罗安线1#-4#杆之间杆塔、线路，4#杆处与原线路可靠断开。新建线路铁塔不油漆，其余铁附件均应进行防腐、油漆处理，喷刷新线路名称，杆号及相序（喷刷标准以运行部门要求为准，包括35kV罗安线全部杆塔）。电杆组立，杆坑、拉线坑、开挖、砌筑、回填，汽车、人力运输材料，导线架设、附件及接地安装，对代购物资进行安装，回收旧线路中的电杆、横担、导线、接地线、拉线、金具及铁附件等。 3、工程特点 （1）设计特点：本工程由四川远科电力设计咨询有限公司设计。 （2）基础型式：本工程水泥杆采用预制底盘、拉盘。
输电线路施工作业措施示 范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
输电线路施工作业措施示范文本 使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 输电线路施工作业组织措施、技术措施、安全措施编 制 20xx年10月 引言 根据国网公司《电力安全工作规程线路部分》规定： 对危险性、复杂性和困难程度较大的作业项目，应编制保 证安全的组织措施、技术措施、安全措施（简称施工作业 方案），经批准后执行。不同作业项目其批准部门也不 同，目前主要有二个层次，一个是局一级，另是基层单 位。批准人一般是分管生产领导或总工程师。 引言
线路施工作业工作包括：线路停电作业、带电作业、大修项目工程、技术改造项目工程、立塔、架线、搭设跨越架等。线路作业工作具有点多、面广、施工复杂、难度大、风险多的特点，不确定因素多，同时安全与质量要求不降低。为此，认真编制符合实际的施工作业方案是确保线路各项作业顺利进行的保证，是确保作业质量的有效手段，是确保安全的重要前提。 第一节、概述 三大措施应视其所实施的场合、设备不同而有所不同，甚至在组织措施和技术措施、技术措施和安全措施之间有所交叉，但所制定的三大措施及其具体要求实施之后，应做到能全方位保证施工、作业过程中人员及设备的安全，这是制定三大措施的最终目的。 一、组织措施
1、目的和范围 1.1本质量保证措施适用于南洪500千伏送电线路工程施工过程中包括复测分坑、基础浇制、杆塔组立、架线施工、电缆施工、附件安装、接地安装、竣工验收等各项分部工程。 1.2质量目标： 保证处级一次验收合格率100%，优良品率95%以上，工程竣工一次验收合格率100%，优良品率95%以上。 不出重大质量事故。 消除工程缺陷，做到不留尾工，满足生产运行要求。 施工技术资料、移交资料及时、准确、完整、清楚。 1.3质量体系组织结构图 2、管理部门职责 2．1项目经理王宾同志是本工程质量保证措施的质量第一责任人，项目总工赵丽同志，专职质检员郭文斌同志是本质量保证措施的质量负责人。质量第一责任人及质量负责人对本计划的实施及计划目标的实现负有不可推卸的直接领导责任。 2．2本计划由上一级部门，即公司工程部代表公司最高管理者进行定期或不定期的管理评审，评审结果将影响公司对万达广场110输变电线路工程的质量管理考核。 2．3质量第一责任人及质量负责人负责组织协调有关职能部门及各施工队按计划要求对施工的全过程质量进行有效的监督、控制、检查、检验。为确保计划的实施提供所需的合格的人员、物资、资金、设备等各项资源。质保员通过观察、监督、审核等手段对工程的质量保证体系正常运行负责，从而保证实物质量达到规定目标。 2．4质量第一责任人及质量负责人必须按本计划所规定的要求制定相应的经济责任考核制
度，将各职能部门及各施工队的经济奖惩办法与本计划的贯彻执行效果紧密结合。 2．5质量第一责任人负责协调与本计划有关的各职能部门及各施工队与需方（业主）及监理工程师（质检代表）、设计代表，各分供方之间的接口关系，使之密切合作，为实现工程质量目标共同努力。 2．6质量负责人负责组织工程的试点并通过各工序实施过程中根据过程检验结果对本计划及作业指导书中的要求进行内部评审,并监督有关部门采取纠正措施,确保各施工队贯彻执行。 3、技术部门职责 3．1工程部在项目总工赵丽领导下，严格按《施工组织设计》中的技术管理规定操作。3．2施工图会审制度：在接收到施工图纸后，项目总工应组织技术人员对图纸进行熟悉和审核；委托加工单位对加工图纸进行审核；对本施工处和加工单位审核出的问题作分析和详细记录；在业主组织的施工图会审会议上作明确的书面和口头阐述。 3．3设计变更管理制度：在图纸会审或施工过程中，如发现图纸有差错或与实际情况不符，或因为施工条件、材料规格和品种、质量不能符合设计要求，以及施工人员提出的合理化建议等原因，需要进行施工图纸修改时，应提出变更设计申请，得到设计认可后方可进行设计变更。收到设计变更后应及时的在图纸上及受控文件上作出相应的更改 3．4工程技术交底制度：工程技术交底的目的是使施工人员了解工程规模、建设意义、工程特点，明确施工任务、设计要求，强调操作方法、质量标准、安全措施和节约措施等，做到胸中有数。对特殊施工还要进行具体的交底。 3．5负责图纸资料文件控制；配合质检部门对各分部工程施工的全过程进行质量检测与监控；配合材料组对施工所需原材料进行检验和试验。 ４、材料部门职责 ４．1材料组按《施工组织设计》确保施工材料，消耗性材料及检测仪器的即时供应。按公司《施工现场管理办法》对现场材料实施管理。 ４．2按“进货材料的检验和试验”程序进行材料的质量检验和试验工作，提供并收集整理各种材料的质检纪录、试验报告，及时提交工程部、质检组鉴定。 ４．3按“搬运、贮运、包装防护和交付”程序进行材料的包装、搬运。 ４．4按“材料状态的标识”程序负责对施工中所使用的材料进行标识，隔离控制。 ５、质量部门职责 5．1质检部门负责对整个施工过程及最终工程质量，依据国家的验收规范、施工图纸、《施工组织设计》、《作业指导书》等，进行质量的监控检验。 5.2 严格以《内蒙古电力（集团）有限责任公司输变电工程安全文明施工标准化管理办法》（基建）033-2015）贯穿于施工全过程。队兼职质量检验员、处专职质量检验员和公司工程管理处质量检验员为三级质量检查的实施者。 5．2按工程的质量工作计划，负责日常的质量工作。并及时联系监理工程师（或质检代表），对各工序所设置的质量关键点行检测。隐蔽工程须经现场监理工程师（或质检代表）验收后方可隐蔽；上道工序不合格不得进入下一道工序作业。
换流站与变电站，为何采用高压直流输电 1.总论 电厂的任务是发电，电厂要能正常发电就需要使用和维护设备，使用和维护设备就是电厂的主要工作内容。 变电站是将电厂发出的电能通过电力设备进行各种变换，然后输送出去。其主要工作任务是： 1、使用和维护电力设备，使之保证长期连续对外供电。 2、监控电力设备运行情况，作好各项监控记录，以便将来作为技术或故障 分析的原始资料。 3、有些变电站还具有监控线路运行状况的功能。 2.换流站 高压直流输电的一种特殊方式，将高压直流输电的整流站和逆变站合并在一个换流站内，在同一处完成将交流变直流，再由直流变交流的换流过程，其整流和逆变的结构、交流侧的设施与高压直流输电完全一样，具有常规高压直流输电的最基本的优点，可实现异步联网，较好地实现不同交流电压的电网互联，将2个交流同步电网隔离，能有效地隔断各互联的交流同步网间的相互影响，限制短路电流，且联络线功率控制简单，调度管理方便。与常规直流输电比较，其优点更突出： 1、没有直流线路，直流侧损耗小； 2、直流侧可选择低压大电流运行方式，以降低换流变压器、换流阀等有关 设备的绝缘水平，降低造价； 3、直流侧谐波可全部控制在阀厅内，不会产生对通信设备的干扰； 4、换流站不需要接地极，无需直流滤波器、直流避雷器、直流开关场、直 流载波等直流设备，因而比常规的高压直流输电节省投资。
换流站是直流输电工程中直流和交流进行相互能量转换的系统，除有交流场等与交流变电站相同的设备外，直流换流站还有以下特有设备：换流器、换流变压器、交直流滤波器和无功补偿设备、平波电抗器。 换流器主要功能是进行交直流转换，从最初的汞弧阀发展到现在的电控和光控晶闸管阀，换流器单位容量在不断增大。 换流变压器是直流换流站交直流转换的关键设备，其网侧与交流场相联，阀侧和换流器相联，因此其阀侧绕组需承受交流和直流复合应力。由于换流变压器运行与换流器的换向所造成的非线性密切相关，在漏抗、绝缘、谐波、直流偏磁、有载调压和试验方面与普通电力变压器有着不同的特点。交直流滤波器为换流器运行时产生的特征谐波提供入地通道。换流器运行中产生大量的谐波，消耗换流容量40％～60％的无功。交流滤波器在滤波的同时还提供无功功率。当交流滤波器提供的无功不够时，还需要采用专门的无功补偿设备。 平波电抗器能防止直流侧雷电和陡波进入阀厅，从而使换流阀免于遭受这些过电压的应力；能平滑直流电流中的纹波。另外，在直流短路时，平波电抗器还可通过限制电流快速变化来降低换向失败概率。 3.变电站 3.1简介 改变电压的场所。为了把发电厂发出来的电能输送到较远的地方，必须把电压升高，变为高压电，到用户附近再按需要把电压降低。这种升降电压的工作靠变电站来完成。变电站的主要设备是开关和变压器。按规模大小不同，称为变电所、配电室等。 3.2组成
输电线路工程施工中技术问题及处理措施李全泉 发表时间：2019-10-18T13:26:03.400Z 来源：《基层建设》2019年第18期作者：李全泉 [导读] 摘要：输电线路在实施的过程中仍然会出现许多的问题，但是只要把控好有关于安全以及稳定，也能够解决大部分的问题。 国网晋中供电公司山西晋中 030600 摘要：输电线路在实施的过程中仍然会出现许多的问题，但是只要把控好有关于安全以及稳定，也能够解决大部分的问题。输电线路在实施前期仍然是以理论作为依据，导致施工的过程中出现了许多难以预料的情况出现，这也要求各位设计者在前期准备时，应当切实的负责，并根据当地的具体情况进行设计，以防止出现意外情况的过程中能够更好的进行解决，以防止出现了令人手足无措的情况出现，这样才能更好完善输电线路。 关键词：输电线路；施工技术；存在问题；处理措施 引言 输电线路施工技术在电力建设项目中发挥着重要作用，对电力建设项目的进度和质量有着重要影响。随着人民用电量的增加和国家电网建设的加强，相关企业应积极改进输电线路的施工技术，确保电力建设项目的顺利进行。 1输电线路施工过程中所面临的问题 1.1准备工作十分繁琐 我们都知道输电线路对于我们中国的重要性，想要真正使得输电线路变得安全放心，肯定也是需要一些努力。想要输电线路完美的出现在大众眼中，除了在实施的过程中信心以外，前期的准备工作也是同样的重要。首先，想要建立完善的输电线路，最为重要的就是要有技术的支撑，只有自己掌握了技术，才能做到元所畏惧，现在我国的输电线路的专家已经做好了准备，随时可以投入工程中去，这也为建设输电线路提供了最为坚实的基础；接下来重要的则是组织的批准以及资金的准备，建设输电线路是一项非常重大的工程，不是任何一个人或者一个企业就可以的，这需要国家的鼎力支持，除了政策的支持一样，建立输电线路仍然是需要投入巨大的资金，到目前为止，国家也是大力支持输电线路的完善，这些问题早就迎刃而解。 1.2施工过程中对技术要求十分严格 想要建立完善的输电线路最为重要的是要保证线路的安全性，首先是杆塔的问题，如果在建设的过程中没有注意到这些问题，相信在输电线路投入使用以后，也会出现各种各样的问题。杆塔的作用有很多，这也导致设计者在设计杆塔的过程中需要考虑到一些综合的因素，要根据当地的具体情况，选取建立杆塔的材质，以及建立的形状，这些都是值得重视的问题。除了杆塔以外，还需要重视架线的问题，线路是整个工程的核心，关系到工程的成败，这也导致在建立架线的过程中一定要注意安全性，当然在保证质量的同时也希望能够尽量的降低成本，并且架线在通过连接物的过程中，一定保持拥有最为舒适的距离，这样才能更好的维护架线的安全性。在整个建立输电线路的过程中，对于实施者最重要的要求就是技术，只有拥有能够学以致用的技术，才能够在建设的过程中投入更多的一些热情，并且将自己所学的所有知识，学以致用，更好的为工程服务，为国家服务，这也是每位建设者心中的最为高尚的信念，将自己心中的信念以及自己所掌握的各种才能只要结合起来，相信一定能够建设出更好的工程。 2输电线路工程施工中技术问题及处理措施 2.1输电线路工程施工测量 输电线路测量是工程施工中特别关键的专业工序，是保证工程施工质量的重要手段。它的特点是“点多、面广、路径长、复杂、严格和要求高”。测量人员除应熟知输电线路工程勘测和施工操作基本技术要求外，还应了解交通、电力、水利、城市建筑、铁路、高速公路、环境保护等各部门各专业的特殊要求和国家政策。（1）输电线路平断面图测量沿线路中线两边方向或线路垂直方向测出各地形变化点的高差和距离，并沿着线路中心线两侧一定宽度的走廊上测出主要底线、地貌及各建筑的位置。针对施工局部改线或复测的平断面图，一般采用视距法施测。（2）由于线路在设计勘测定位后至开始施工这段期间内，往往受到自然环境或外界因素影响，使杆塔桩偏移或丢失，所以在开工之前，要求会同设计部门对线路上各杆塔桩及档距进行一次全面复测，复测主要内容包括杆塔桩复测、档距及危险点标高的校检、交叉跨越的复测、补桩和设计规定的位移等。（3）校核相邻杆塔间的档距和地形凸起点的标高是线路复测的主要工作内容，复测方法一般采用视距法。（4）线路与电力线、弱电线、铁路、公路等交叉跨越时，为复核线路与被跨越物的安全净空距离，施工前应复测被跨越物的标高，以便从断面图中计算出净空距离。 2.2输电线路工程基础施工技术问题与处理 在输电线路工程中，基础施工往往占据十分重要的地位，良好的基础能防止杆塔发生倾斜与沉降。目前电网工程常用基础类型包括桩基础、锚杆基础与掏挖基础。（1）对于常规的岩石基础，当岩石基础和设计技术完全相符时，即可钻孔与灌浆，但对钻孔有着很高的要求，应在钻孔时避免岩石发生破坏，使其始终具有良好整体性。（2）对于掏挖基础，施工中应根据实际情况制定具体技术方法。当对具有良好稳定性的碎石及黏土进行掏挖时，一般可直接使用；掏挖时，完成对混凝土的浇筑施工后，很难进行检查与修补，所以必须保证混凝土强度及密实性。对混凝土进行振捣时，应保证均匀性和密实性，以免发生质量问题。（3）对于桩基础，它是最简单且常用的方法，由于问题发生几率很低，所以在当前有十分广泛的应用。当出现偏斜时，采用钻头进行扫孔即可纠正。（4）对于大板基础，它直接承受杆塔自重，底板很薄，施工中为避免铁塔发生倾斜，应进行双向配筋。因此，它对钢筋的需求量往往较大，并且还要保证所用钢筋的韧性及强度。除此之外，这种基础还会产生不均匀沉降，在施工中必须及时清理通过掏挖产生的浮土，避免对地基的稳定性造成不利影响。另外，为保证垫层强度，可通过块石灌浆来加固垫层。针对转角塔和直线塔等实际负荷相对较大的部位，应在开工前采用计算机进行模拟，对沉降量和形变量进行准确计算。（5）对于阶梯型基础，其施工和大板基础完全不同，不仅不用配筋，而且由于开挖面积相对较大，且埋深很深，所以要用到很多混凝土。该基础在施工中应采用现浇的方法对开挖处予以回填，同时底板刚度在很大程度上决定了杆塔整体牢固性。对此，如果地质结构较差，或软基段，则不建议采用这种基础类型。 2.3输电线路工程杆塔施工技术问题与处理 塔杆是输电线路的承载体，因此它的架设对于整个电力工程都有着非常重要的意义，可以说输电线路能否保障电力安全供应，有一半的因素要取决于塔杆的顺利架设了。在架设塔杆之时，施工人员需要注意两点：第一点，塔杆的本身质量必须合格，质地要坚硬牢固，要能够完全承受输电线路的压力，不因为外界压力就发生断裂或者是偏移。当然除了塔杆的质量问题，它的地基铺设也相当重要，否则再好
800KV特高压输电线路工程施工组织方案
目录 第一章编制依据 第二章工程概况及工程实施条件分析 第三章施工现场管理组织结构 第四章施工方案及工序 第五章工程进度计划与控制措施 第六章质量管理体系与控制措施 第七章安全管理体系与控制措施 第八章文明施工和环境保护体系与措施第九章资源配备计划 第十章工器具管理办法及进场设备清单
第一章编制依据 1.送变电公司±800千伏特高压直流输电线路包15（基础部分）工程招标文件、答疑文件、施工图纸。 2.国家电网有关输电线路工程的标准规范规程 3.有关法律法规及政府部门相关文件。 4.本企业内部质量、安全、环境体系文件。 5.本企业施工队伍的综合实力和素质 第二章工程概况与工程实施条件分析 1.工程概况 工程名称：±800千伏特高压直流输电线路（基础部分）工程 工程地点：某县 工程范围：5775#、5779# 工期：60历天 工程质量：合格。 2.周边环境及施工条件分析 1、沿线周边环境： ±800千伏特高压直流输电线路包15工程，线路亘长：66.83km，起止杆塔号：5658#-5806#，设计气象条件：风速27m/s、覆冰10mm；风速27m/s、覆冰15mm；风速27m/s、覆冰20mm；风速27m/s、
覆冰30mm；风速27m/s、覆冰40mm；沿线地型：高山峻岭；沿线地质条件：普通土13.7%、松砂石17.4%、岩石60.4% 2、沿线自然环境： a)交通状况：沿线地形以山地、高山为主，道路狭窄，坡陡弯急。 b) 环保状况：本标段全线基础工程土石方施工要注意对自然环境和森林植被的保护。 3、施工条件分析： 本标段跨度大，跳跃跨度大。地质坚硬，挖掘、进钻成孔速度较慢，施工现场无电无水，施工难度较大。 为了保证工期目标的实现，必须要在领导班子、人员配备、机械设备安排上下功夫。 第三章施工现场管理组织机构 实行项目法管理，按照项目管理规范、GB/T19001—ISO9001质量管理体系运行，以全面质量管理为中心，建立专业化、科学化的管理机制，实施项目施工总承包管理，建立以项目经理为首的项目领导班子进行工程项目管理，组织施工，全权负责施工现场的工程管理、施工技术、工程质量、施工进度、安全生产、物资采购、机械设备、文明施工、环境保护等各项工作。 在本工程施工中实施项目法管理，项目经理对工程项目行使计划、
文件编号：RHD-QB-K5653 （解决方案范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 室外高压线安全防护措 施标准版本
室外高压线安全防护措施标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 高压送电是目前较为普遍的输电方式，同时也对安全用电提出了更高的要求。随着建筑业的迅猛发展，施工现场面临的高压线防护问题也越来越突出。 人们往往存在这样一种意识：只有接触到高压线路才会触电，因而对高压输电线路附近没有接触高压线却发生了触电的现象迷惑不解。这实际上是一种认识误区。因为在高压输电线和高压配电装置周围存在着强大的电场，处在此电场内的导体会因静电感应作用而出现感应电压，当人们触及这些带有感应电压的物体时，就会有感应电注通过人体流向大地而使人受到电伤害。研究表明，人体对高压电场下的静电感应
电流的反应更加灵敏，0.1~0.2mA的感应电流通过人体时，即使未触及被感应物体，人也会有明显的针刺感。当工频电流（50Hz）通过人体时，成年男性的电场感知电流为1mA。1996年我区曾发生这样一起事故：有一栋2层高的在建楼房，楼一侧面距离平行而过10kV高压线约2m，施工过程中未做任何防护。当一工人站在2层楼顶上从高压线侧往上传递一根约6m长的钢筋时死亡，法医鉴定为触电死亡。事故发生后，经实地调查，高压线与钢筋头均无碰撞痕迹，高压输电线路无任何异常，而伸出的钢筋头距离高压线仅0.4m。经研究分析，此事故为静电电击所致。10kV高压输电线的最小安全距离为 0.95m，最小操作安全距离为6m，当钢筋头伸至距离高压线0.4m时，由于高压输电线路的静电场作用而产生感应电压，当人抓住钢筋另一头时，就有电流
.
