|Page 1Confidential Property of Schneider
Electric |施耐德电气电能质量解决方案Schneider IBC-Segment KAM 刘国安186********
电能质量及影响介绍
电能质量概念和国标
?IEEE的技术定义：合格的电能质量是指给敏感设备提供的电力和设置的接地系统适合该设备正常工作
?现代电力系统提出电能质量问题的概念是：“任何出现的电压、电流以及频率偏移导致的用户设备损坏或运行不正常的电能问题”
?GB/T 12325-2008电能质量供电电压偏差
?GB/T 15945-2008电能质量电力系统频率偏差
?GB/T 15543-2008电能质量三相电压不平衡度
?GB/T 12326-2008电能质量电压波动和闪变
?GB/T 14549-1993电能质量公用电网谐波
?GB/T 24337-2009电能质量公用电网间谐波
?GB/T 19862-2005电能质量电能质量监测设备通用要求
关于谐波的国家标准
?国家已颁布的与谐波相关的国家标准
?《电能质量公用电网谐波》（GB/T14549-93）
?《谐波电流发射限值(设备每相输入电流≤16A) 》（GB/T17625.1-2003）
?《供电系统及所连设备谐波、谐间波的测量和测量仪器导则》（GB/T17626.7-2008）
公用电网谐波电压（相电压）限值注入公共连接点的谐波电流允许值电网标称电压(kV)
电压总谐波畸变率
(%)
各次谐波电压含有率(%)
奇次偶次
0.38542
6
4 3.2 1.6
10
35
3 2.
4 1.2
66
1102 1.60.8
标准电压(kV)基准短
路容量
(MVA)
谐波次数及谐波电流允许值(A)
2345678910111213141516171819202122232425
0.381078623962264419211628132411129.7188.6167.88.97.114 6.512 610043342134142411118.5167.113 6.1 6.8 5.310 4.79 4.3 4.9 3.97.4 3.6 6.8 10100262013208.515 6.4 6.8 5.19.3 4.37.9 3.7 4.1 3.26 2.8 5.4 2.6 2.9 2.3 4.5 2.1 4.1 3525015127.712 5.18.8 3.8 4.1 3.1 5.6 2.6 4.7 2.2 2.5 1.9 3.6 1.7 3.2 1.5 1.8 1.4 2.7 1.3 2.5 6650016138.113 5.49.3 4.1 4.3 3.3 5.9 2.7 5.0 2.3 2.62 3.8 1.8 3.4 1.6 1.9 1.5 2.8 1.4 2.6 110750129.669.64 6.83 3.2 2.4 4.32 3.7 1.7 1.9 1.5 2.8 1.3 2.5 1.2 1.4 1.1 2.11 1.9
电能质量导致的经济损失数据显示：?欧洲每年因电能质量导致的损失达1500亿欧元
?保守估计中国每年电能质量损失将达数千亿人民币
?为了避免这些损失，只需5％
的投入1518112110510152025电
压跌落短时断电长
时
间断电谐波干扰瞬态冲击电
压
闪
变
不平衡接地故障?服务业（欧盟25国）
亿欧元服务业包括：
?数据中心
?医院
?零售
?办公楼
?交通
?等等
电能质量的主要形式
功率因数
谐波
电压波动和闪变
电压跌落与中断电压电流瞬态冲击
电压不平衡

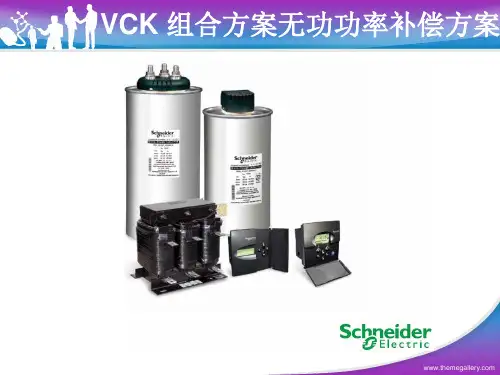

功率因素及影响
?功率因数低的原因?大量无功负载的使用，
如电动机、变压器等?带来的影响
?变配电设备的容量加大?变压器过载
?供电电缆温升增加?线路电压降加大
?电能损耗增加
?电费成本上升
?供电部门罚款
kVAR
无功功率
谐波功率
kW
有功功率
kVA
视在功率
谐波及影响
?产生的原因
?非线性负载的使用，如整流器、变频器、
开关电源、电子式荧光灯、电弧炉等?带来的危害
?电容器谐振过电压、过电流，过热损坏
?变压器、电动机产生异常温升、振动和
噪音，降低效率和使用寿命
?电缆发热，绝缘损坏甚至引起火灾
?对弱电系统造成干扰（通讯、远程控制）
?导致断路器误跳闸
?造成电网谐波污染
电压不平衡及影响
?产生的原因
?系统故障（缺相、中性线断线等），
负载三相严重不平衡
?带来的危害
?增加线路、变压器损耗，甚至烧毁设
备
?中性线电流大幅增加
?电动机的温度上升，效率下降，能耗
增加，发生震动，导致用电设备使用
寿命缩短
电压跌落和中断及影响
?产生的原因
?大电动机的起动，供配电系统发生的
故障
?带来的危害
?控制系统重启，数据丢失
?生产线停机、停产，造成巨额经济损
失（造纸、玻璃等）
?服务器宕机，通讯中断造成巨额损失
（通讯、金融等）
?影响诊疗设备的工作，危及病人安全
（医院）
?欠压保护动作，断路器误脱扣
·电能公式和电能质量计算公式大全 电能公式和电能质量计算公式大全电能公式 电能公式有W=Pt,W=UIt,(电能＝电功率x时间) 有时也可用W=U^2t/R=I^2Rt 1度=1千瓦时=3.6*10^6焦P：电功率 W：电功 U:电压 I:电流 R：电阻 T:时间 电能质量计算公式大全 1.瞬时有效值： 刷新时间1s。 (1)分相电压、电流、频率的有效值 获得电压有效值的基本测量时间窗口应为10周波。 ① 电压计算公式： 相电压有效值，式中的是电压离散采样的序列值（为A、B、C相）。 ② 电流计算公式： 相电流有效值，式中的是电流离散采样的序列值（为A、B、C相）。 ③ 频率计算： 测量电网基波频率，每次取1s、3s或10s间隔内计到得整数周期与整数周期累计时间之比(和1s、3s或10s时钟重叠的单个周期应丢弃)。测量时间间隔不能重叠，每1s、3s或10s间隔应在1s、3s或10s时钟开始时计。 (2)有功功率、无功功率、视在功率（分相及合相） 有功功率：功率在一个周期内的平均值叫做有功功率，它是指在电路中电阻部分所消耗的功率，以字母P表示，单位瓦特 (W)。
计算公式： 相平均有功功率记为，式中和分别是电压电流离散采样的序列值（为A、B、C相）。 多相电路中的有功功率：各单相电路中有功功率之和。 相视在功率 单相电路的视在功率：电压有效值与电流有效值的乘积，单位伏安(VA)或千伏安(kVA)。 多相电路中的视在功率：各单相电路中视在功率之和。 相功率因数 电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S 计算公式： 多相电路中的功率因数：多相的有功功率与视在功率的比值。 无功功率：单相电路中任一频率下正弦波的无功功率定义为电流和电压均方根值和其相位角正弦的乘积，单位乏 (Var)。（标准中的频率指基波频率） 计算公式： 多相电路中的无功功率：各单相电路中无功功率之和。 (3)电压电流不平衡率(不平衡度) 不平衡度：指三相电力系统中三相不平衡的程度。用电压、电流负序基波分量或零序基波分量与正序基波分量的方均根百分比表示。电压、电流的负序不平衡度和零序不平衡度分别用、和、表示。 首先根据零序分量的计算公式计算出零序分量，如果不含有零序分量，则按照不含零序分量的三相系统求电压电流不平衡度。如果含有零序分量，则按照含有零
|Page 1Confidential Property of Schneider Electric |施耐德电气电能质量解决方案Schneider IBC-Segment KAM 刘国安186********
电能质量及影响介绍
电能质量概念和国标 ?IEEE的技术定义：合格的电能质量是指给敏感设备提供的电力和设置的接地系统适合该设备正常工作 ?现代电力系统提出电能质量问题的概念是：“任何出现的电压、电流以及频率偏移导致的用户设备损坏或运行不正常的电能问题” ?GB/T 12325-2008电能质量供电电压偏差 ?GB/T 15945-2008电能质量电力系统频率偏差 ?GB/T 15543-2008电能质量三相电压不平衡度 ?GB/T 12326-2008电能质量电压波动和闪变 ?GB/T 14549-1993电能质量公用电网谐波 ?GB/T 24337-2009电能质量公用电网间谐波 ?GB/T 19862-2005电能质量电能质量监测设备通用要求
关于谐波的国家标准 ?国家已颁布的与谐波相关的国家标准 ?《电能质量公用电网谐波》（GB/T14549-93） ?《谐波电流发射限值(设备每相输入电流≤16A) 》（GB/T17625.1-2003） ?《供电系统及所连设备谐波、谐间波的测量和测量仪器导则》（GB/T17626.7-2008） 公用电网谐波电压（相电压）限值注入公共连接点的谐波电流允许值电网标称电压(kV) 电压总谐波畸变率 (%) 各次谐波电压含有率(%) 奇次偶次 0.38542 6 4 3.2 1.6 10 35 3 2. 4 1.2 66 1102 1.60.8 标准电压(kV)基准短 路容量 (MVA) 谐波次数及谐波电流允许值(A) 2345678910111213141516171819202122232425 0.381078623962264419211628132411129.7188.6167.88.97.114 6.512 610043342134142411118.5167.113 6.1 6.8 5.310 4.79 4.3 4.9 3.97.4 3.6 6.8 10100262013208.515 6.4 6.8 5.19.3 4.37.9 3.7 4.1 3.26 2.8 5.4 2.6 2.9 2.3 4.5 2.1 4.1 3525015127.712 5.18.8 3.8 4.1 3.1 5.6 2.6 4.7 2.2 2.5 1.9 3.6 1.7 3.2 1.5 1.8 1.4 2.7 1.3 2.5 6650016138.113 5.49.3 4.1 4.3 3.3 5.9 2.7 5.0 2.3 2.62 3.8 1.8 3.4 1.6 1.9 1.5 2.8 1.4 2.6 110750129.669.64 6.83 3.2 2.4 4.32 3.7 1.7 1.9 1.5 2.8 1.3 2.5 1.2 1.4 1.1 2.11 1.9
电能公式和电能质量计算公式大全 电能公式 电能公式有W=Pt,W=UIt,(电能＝电功率x时间) 有时也可用W=U^2t/R=I^2Rt 1度=1千瓦时=3.6*10^6焦P：电功率 W：电功 U:电压 I:电流 R：电阻 T:时间 电能质量计算公式大全 1.瞬时有效值： 刷新时间1s。
(1)分相电压、电流、频率的有效值 获得电压有效值的基本测量时间窗口应为10周波。 ①电压计算公式： 相电压有效值，式中的是电压离散采样的序列值（为A、B、C相）。 ②电流计算公式： 相电流有效值，式中的是电流离散采样的序列值（为A、B、C相）。 ③频率计算： 测量电网基波频率，每次取1s、3s或10s间隔内计到得整数周期与整数周期累计时间之比(和1s、3s或10s时钟重叠的单个周期应丢弃)。测量时间间隔不能重叠，每1s、3s或10s间隔应在1s、3s或10s时钟开始时计。 (2)有功功率、无功功率、视在功率（分相及合相）
有功功率：功率在一个周期内的平均值叫做有功功率，它是指在电路中电阻部分所消耗的功率，以字母P表示，单位瓦特(W)。 计算公式： 相平均有功功率记为，式中和分别是电压电流离散采样的序列值（为A、B、C相）。 多相电路中的有功功率：各单相电路中有功功率之和。 相视在功率 单相电路的视在功率：电压有效值与电流有效值的乘积，单位伏安(VA)或千伏安(kVA)。 多相电路中的视在功率：各单相电路中视在功率之和。 相功率因数 电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S
工程安排 1 第 1 页 施工方案 一、编制依据 1、本工程的招标文件和本工程安装清单表。 2、安装现场得勘察。 3、内蒙古有关的质量、安全、文明施工文件及工程建设强制性标准等有关文件。 4、我公司编制的《ISO-9001程序文件》、《ISO-14001程序文件》； 5、现行施工规范、规程和质量标准和图集。（见下表） 现行规范 1. GB 50052-1995 《供配电系统设计规范》 2.GB 50096-1999 《住宅设计规范》 3.GB 50386-2005 《住宅建筑规范》 4.GB/T 16934-1997《电能计量柜》 5.GB50258-96 《1kV及以下配线工程施工及验收规范》 6.GB50254-96 《低压电器施工及验收规范》 7.GB50054-95 《低压供配电设计规范》 8.DL/T599-2005 《城市中低压配电网改造技术导则》 9.JGJ 16-2008 《民用建筑电气设计规范》 10.DL/T825-2002 《电能计量装置技术管理规程》 11.国家电网营销计量[2007]14号《国家电网公司输变电工程典型设计220V～750kV电能计量装置典型通用设计》 12.DL/T825-2002 《电能计量装置安装接线规则》 二、编制原则 为确保本技术标既能指导施工过程，又能抓住关键环节，突出重点，我公司在编制技术标时主要遵循下列原则： 1、服从业主、监理及土建承包方的全方位管理和统筹安排，保证重点和关键部位，遵守承诺，履行自己的职责，把本工程管理好，施工好。 2、合理安排施工顺序，针对本工程施工场地小、楼层高等特点，充分考虑空间顺序和各工种间的施工顺序，同时也考虑土建承包方的施工安排及其他专业施工承包商的施工安排。 3、根据业主对工程进度的要求，结合土建承包方的施工进度安排，采用流水作业组织施工，用横道图和网络图编制施工进度计划，编排劳动力需求动态图，使用电脑进行进度计划的统计分析，及时调配劳动力和施工机械设备资源，使总体施工进度处于受控状态。 4、提高机械化作业程度，充分利用机械设备，减轻施工人员施工劳动强度，提高劳动生产率。 5、合理选择施工工艺，积极采用“四新”技术，提高科技含量。 6、在业主提供的作业面上合理布置施工平面图，节约施工用地和临时设施费用，减少扰民，降低环境污染，降低噪音。 三、工程综合管理目标 我公司作为机电承包商，将严格按照业主、监理及土建承包商对本工程整体目标的要求进行实施。 1、施工工期 业主提供的工期，我公司将在此基础上，积极组织施工，配合其它承包商，确保按承诺的工期完成。同时，在施工过程中，采用动态管理，按业主、监理的指令，配合其它承包商对进度计划的局部调整，及时组织足够的人力、物力、满足业主对工期调整的要求。 2、工程质量目标 针对本工程特点，我公司将采取一系列强有力的技术手段和管理措施，确保工程质量达到在一次性验收合格的基础上，达到优良标准的质量目标。 3、环境和职业健康安全目标 根据《施工合同》要求，严格遵守《建设工程安全生产管理条例》（中华人民共和国国务院令第393 号）等有关规定，杜绝死亡和重伤事故的发生。并按照公司年度环境和职业健康安全管理工作计划要求确保达到如下目标、指标： 1）全年杜绝因机械设备、火灾、交通和中暑、中毒等引起的死亡事故； 2）年工伤事故频率控制在1.0‰以内，杜绝因工重伤及死亡事故； 3）施工现场安全生产达标合格率100%，杜绝不合格现场，杜绝被上级和地方政府通报批评； 4 、文明施工目标 杜绝一切不文明施工行为。
电能质量问题的危害及 解决方案 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
1．电压的变化范围过大电网供电不足，供电部门采取降压供电，或地处偏远地带，损耗过多，导致电压偏低。电网用电太少，导致电压偏高 电压低负载不能正常工作，电压太高，负载使用寿命缩短，或将负载烧毁。2．波形失真（或称谐波Waveform. Distortion） 普遍的波形失真指标准电源波形的多种谐波。电网谐波产生的原因是整流器、UPS电源、电子调速装备、荧光灯系统、计算机、微波炉、节能灯、调光器等电力电子设备和电器设备中开关电源的使用或二次电源本身自身产生。 谐波对公用电网的危害主要包括： 1）使公用电网中的元件产生附加的谐波损耗，降低了发电、输变电设备的效率，大量的3次谐波流过中性线时，会引起线路过热甚至发生火灾； 2）影响各种电气设备的正常工作，除了引起附加损耗外，还可使电机产生机械振动、噪声和过电压，使变压器局部严重过热，使电容器、电缆等设备过热、绝缘老化、寿命缩短，以致损坏； 3）会引起公用电网中局部并联谐振和串联谐振，从而使谐波放大，使前述的危害大大增加，甚至引起严重事故； 4）会导致继电保护和自动装置误动作，并使电气测量仪表计量不准确； 5）会对邻近的通信系统产生干扰，轻者产生噪声，降低通信质量，重者导致信息丢失，使通信系统无法正常工作。 3.突波（或称电涌Power Surges）
指在瞬间内（数毫秒间）输出电压有效值高于额定值110%，持续时间达一个或数个周期。是破坏精密电子设备的主要元凶。除受到雷击产生外另外主要是由于在电网上连接的大型电气设备关机开机时，电网因突然卸载而产生的高压。 电涌的危害： 计算机技术发展至今，多层、超规模的集层芯片，电路密集，趋向是集成度更高、元器件间隙更小、导线更细。几年前，一平方厘米的计算机芯片有 2,000个晶体管而现在的奔腾机则超过10,000,000个。从而增加了计算机受电涌损坏的概率。由于计算机的设计和结构决定了它应在特定的电压范围内工作。当电涌超出计算机能承受的水平时，计算机将出现数据乱码，芯片被损坏，部件提前老化，这些症状包括：出乎预料的数据错误，接收/输送数据的失败，丢失文档，工作失常，经常需要维修，原因不明的故障和硬件问题等等。雷电电涌远远超出了计算机和其它电气设备所能承受的水平，绝大多数情况下，造成计算机和其它电器设备的当即毁坏，或数据的永远丢失。即使是一个20马力的小型感应式发动机的启动或关闭也会产生3,000－5,000伏的电涌，使和它共用同一配电箱的计算机在每一次电涌中都会受到损坏或干扰，这种电涌的次数非常频繁。 电涌对敏感电子电器设备的影响有以下类型： 破坏 电压击穿半导体器件 破坏元器件金属化表层 破坏印刷电路板印刷线路或接触点 破坏三端双可控硅元件／晶闸管…… 干扰
