汽车电子EMC测试，正在受到越来越多的关注。其中最重要的三个标准为，CISPR 25、ISO11452-2、ISO11452-4。本文给出了测试设备、所起到的作用和推荐方案，是汽车电子工程师的必备速查手册。 一、CISPR25标准 CISPR25目前用的是2007年第三版标准，与2002年的旧版，还是有很大差别。 1、CISPR25传导骚扰测试设备 CISPR25传导骚扰测试方法分为两种。一种是电压方法：电压测量只能用于单一导线的传导发射特性，故常用于测量电源线的发射，采用人工电源网络做隔离物；另外一种是电流探头方法：测量控制/信号线的发射。 CISPR25传导骚扰测试设备 2、CISPR25辐射骚扰测试方法 1）电波暗室（ALSE）方法：辐射场强测量应在ALSE 内进行，以消除来自电气设备以及广播台站产生的额外电磁骚扰的影响。 2）TEM小室方法：辐射场强度的测量应该在屏蔽室中进行，以消除来自电气设备和广播站的附加干扰。TEM 小室的工作如同屏蔽室一样。 3）带状线法方法：带状线是开方式的波导，由一个接地平板和一个主导电体（隔板）构成，有特征阻抗。一般采用的特征阻抗值是50Ω和90Ω。 目前关于零部件/模块的辐射骚扰测量的常见方法主要是：ALSE方法、TEM小室方法、带状线法。但目前由于TEM小室受电磁环境及场地限制较多，带状线法则还处于研究和实践中。所以基本上都是用ALSE方法来进行汽车电子的辐射骚扰测量。
CISPR25辐射骚扰测试设备 二、ISO11452-2标准 ISO11452介绍的是用各种不同的测试方法来对车载电子进行抗骚扰类的测试。所以我们将对最常用的两种测试方法进行介绍。分别是电波暗室法（ISO11452-2）和大电流注入法（ISO11452-4）。 辐射抗干扰测试方法： 校准法：使用校准夹具标定的标准电流值，系统记录下发射功率后，再将样品摆放上去开始试验，测试过程中的注入功率不变，但产生的电流可能出现变化。 闭环法：无需校准，直接测试，系统根据监测钳的数据实时改变输出功率，尽量使电流稳定在测试要求的数值。 注：这两种方法产生的结果很可能有较大差别。其效果和产品自身的阻抗特性有关。其中闭环法不常见，而基本都是用校准法进行测试。
谐拨含量： 借助傅立叶级数分解法求出每周波内各次谐拨含量。 ．．．．．．．． 按公式（ 2），计算每周波电压有效值u j。 u j 1 n u i2 n i1 a) 总谐波含量： (u j )2(u j (1) )2 总谐波含量的百分数 =100% ，u j (1)——波形 u j (1) 中的基波含量。 u b)单次谐波含量 = u j ( k)100%,(k 2 ~ 50) j (1) 偏离系数： 求出每周波的基波电压u j (1)，并在其周波各采样点上将采样点上，将采样点上采样电压与 其对应点的基波电压进行比较，取其最大偏差值，则偏差系数=u j 100% 。 u j (1) uj ——每周波各采样点上采样电压与其对应点的基波电压之间的最大偏差值 u jp (1)——每周波基波电压的峰值 对数个周波的偏离系数进行比较，取其最大值。 电压调制： 测取稳态时各周波的正负半波连续最大的三点电压采样值，按抛物线插值法求出其峰值，至少采集一秒钟，共采集N 个周波。 按下述规定求取调制参数值： 电压调制参数的测试，应在电压波形的正负半波中进行，取其最大值。 电压调制量为至少一秒钟（N 个周波）同向峰值的最大与最小之差。 电压调制量 = [u jp]max[u jp ] min [ u jp ]max——N周波中同向峰值电压最大值 [ u jp ]min——N周波中同向峰值电压最小值
波峰系数： 每波电压有效值 u ，以同一周波内连续最大的三个电压采样值，按抛物线插值法求出其 ．．．．．． 峰值电压 u jp，按公式（6）计算其波峰系数： F u jp ， u jp——每周波的峰值电压。u j u 1 m u j2 m j 1 u j 1n u2 n i1i u——平均电压有效值 j ——采样周波数（j 1 ~ m, m100 ）u j——每周波电压有效值 i ——每周波采样点数（i 1 ~ n,n50 ）u i——每点电压瞬时值
谐波电流计算公式是什么？ 谐波含量计算： 测试时最好测出设备较长时期运行时最大的谐波电流，其和产生谐波电流的负载投入有关，若产生谐波电流的负载全部投入，测试的数据是比较准的。 A、咨询现场工程人员，此时产生谐波的负载是否全部满负荷运行，产生谐波的负载就是非线性负载，变频器，整流设备，中频炉等。测试时现场工程人员应该知道同类的非线性负载投入了多少，所以一定问清楚，自己也可以通过配电盘看一下同类的设备投入了多少，最终目的就是能够知道我们此次测试的谐波电流含量是否为其真正的谐波含量，否则按比例推算。譬如我们测试时同类设备只有一半运行，毫无疑问我们的测试报告要对其进行说明，并且推算出其真实的谐波含量应该乘以2。 B、数据测试完后，若测试数据已经完全反映了实际现场可能出现的最大谐波含量，如下图： 将测试的0min----30min的数据计算出来，如上图是0min----2min，其THDA （平均畸变率）为9.4%，Arms为1.119KA，那么其计算的谐波含量为105.186A，0min----30min的数据全部计算完后，取出最大值既是我们需要的最大谐波含量，那么选取1台100A的设备即可满足谐波补偿要求。 无功功率补偿计算： A、咨询现场工程人员，或者调用其原始功率因数数据，因为功率因数是考核指标，主要咨询两个问题，一是功率因数长期基本上是多少，二是在此功率因数时长期负载电流I多大，通过公式计算出P的值，然后计算出需要补偿的无功功率，无功功率计算公式为，——对应cosφ前的正切值，——对应cosφ后的正切值。 B、数据测试完后，若测试数据已经完全反映了实际现场可能出现的最大无功补偿量，如下图所示： 将测试的0min----30min的数据计算出来，如上图是0min----2min，其平均功率为P=140KW，补偿前功率因数cosφ前=0.554，若补偿后要求功率因数不低于cosφ后=0.90，那么根据公式其计算的无功补偿容量为142.66KVAR，0min----30min的数据全部计算完后，取出最大值既是我们需要的最大无功补偿容量，那么选取3台100A的设备即可满足谐波补偿要求。
发表于 2006-11-20 21:19:08 电磁兼容国家标准一览表 序号标准编号标准名称类别对应国际标准 1 GB/T 4365 1995 电磁兼容术语基础IEC 50 (161) 1990 2 GB/T 6113.1 1995 无线电干扰和抗扰度测量设备规范基础CISPR16 1 1993 3 GB/T 6113.2 1998 无线电干扰和抗扰度测量方法基础CISPR16 2 1993 4 GB 3907 83* 工业无线电干扰基本测量方法基础CISPR16 1977 5 GB 4859 84* 电气设备的抗干扰特性基本测量方法基础 6 GB/T 15658 1995 城市无线电噪声测量方法基础 7 GB/T 17624.1 1998 电磁兼容基本术语和定义的应用与解释基础IEC 61000 1 1 8 GB 17625.1 1998 低压电气及电子设备发出的谐波电流限值（设备每相输入电流≤16A）基础IEC 6100 0 3 2 9 GB 17625.2 1999 对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制基础IEC 61 000 3 3 10 GB/T 17626.1 1998 抗扰性测试综述基础IEC 61000 4 1 11 GB/T 17626.2 1998 静电放电抗扰性试验基础IEC 61000 4 2 12 GB/T 17626.3 1998 辐射（射频）电磁场抗扰性试验基础IEC 61000 4 3 13 GB/T 17626.4 1998 快速瞬变电脉冲群抗扰性试验基础IEC 61000 4 4 14 GB/T 17626.5 1998 浪涌（冲击）抗扰性试验基础IEC 61000 4 5 15 GB/T 17626.6 1998 射频场感应的传导骚扰抗扰性试验基础IEC 61000 4 6 16 GB/T 17626.7 1998 供电系统及所联设备的谐波和中间谐波的测量仪器通用导则基础IEC 61000 4 7 17 GB/T 17626.8 1998 工频磁场抗扰性试验基础IEC 61000 4 8 18 GB/T 17626.9 1998 脉冲磁场抗扰性试验基础IEC 61000 4 9 19 GB/T 17626.10 1998 衰减振荡磁场抗扰性试验基础IEC 61000 4 10 20 GB/T 17626.11 1999 电压暂降、短时中断和电压变化抗扰性试验基础IEC 61000 4 11 21 GB/T 17626.12 1998 振荡波抗扰性试验基础IEC 61000 4 12 22 GB 8702 1988 电磁辐射防护规定通用 23 GB/T 13926.1 1992 工业过程测量和控制装置的电磁兼容性总论通用IEC 801 1 24 GB/T 13926.2 1992 〃静电放电要求通用IEC 801 2 25 GB/T 13926.3 1992 〃辐射电磁场要求通用IEC 801 3 26 GB/T 13926.4 1992 〃电快速瞬变脉冲群要求通用IEC 801 4 27 GB/T 14431 1993 无线电业务要求的信号/干扰保护比和最小可用场强通用 28 GB 4343 1995 家用和类似用途电动、电热器具、电动工具以及类似电器无线电干扰特性测量方法和允许值产品类CISPR 14 1993 GB 4343.2 1999 CISPR 14 –2 1993 29 GB 4824 1996 工业、科学和医疗（ISM）射频设备电磁骚扰特性的测量方法和限值产品类CISPR 11 199 0 30 GB 6833 1987* 电子测量仪器电磁兼容性试验规范产品类 31 GB 7343 1987* 10kHz~30MHz无源无线电干扰滤波器和抑制元件抑制特性的测量方法产品类CISPR 17 1
标准-GB/T 17626 电磁兼容试验全标准 电磁兼容性测试（简称EMC，是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电 磁干扰的能力。EMC设计与EMC测试是相辅相成的。EMC设计的好坏是要通过EMC测试来衡量的。只有在产品的EMC设计和研制的全过程中，进行EMC的相容性预测和评估，才能及早发 现可能存在的电磁干扰，并采取必要的抑制和防护措施，从而确保系统的电磁兼容性。 GB/T 17626 电磁兼容试验和测量技术系列标准包括以下部分：GB/T 17626.1-2006 电磁兼容试验和测量技术抗扰度试 验总论 GB/T 17626.2-2006 电磁兼容试验和测量技术静电放电 抗干扰度试验 GB/T 17626.3-2006 电磁兼容试验和测量技术射频电磁 场辐射抗干扰度试验 GB/T 17626.4-2008 电磁兼容试验和测量技术电快速瞬 变脉冲群抗扰度试验 GB/T 17626.5-2008 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验
应的传导骚扰抗扰度 GB/T 17626.7-2008 电磁兼容试验和测量技术供电系统 及所连设备谐波、谐间波的测量和测量仪器导则 GB/T 17626.8-2006 电磁兼容试验和测量技术工频磁场 抗扰度试验 GB/T 17626.9-1998 电磁兼容试验和测量技术脉冲磁场 抗扰度试验 GB/T 17626.10-1998 电磁兼容试验和测量技术阻尼振荡 磁场抗扰度试验 GB/T 17626.11-2008 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验 GB/T 17626.12-1998 电磁兼容试验和测量技术振荡波抗 扰度试验 GB/T 17626.13-2006 电磁兼容试验和测量技术交流电源 端口谐波、谐间波及电网信号的的低频抗扰度试验 GB/T 17626.14-2005 电磁兼容试验和测量技术电压波动 抗扰度试验 GB/T 17626.17-2005 电磁兼容试验和测量技术直流电源 输入端口纹波抗扰度试验 GB/T 17626.27-2006 电磁兼容试验和测量技术三相电压 不平衡抗扰度试验

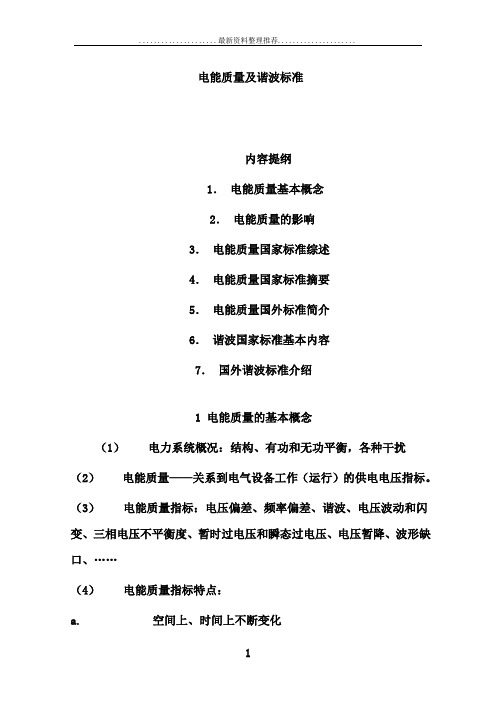

电能公式和电能质量计算公式大全 电能公式 电能公式有W=Pt,W=UIt,(电能＝电功率x时间) 有时也可用W=U^2t/R=I^2Rt 1度=1千瓦时=3.6*10^6焦P：电功率 W：电功 U:电压 I:电流 R：电阻 T:时间 电能质量计算公式大全 1.瞬时有效值： 刷新时间1s。
(1)分相电压、电流、频率的有效值 获得电压有效值的基本测量时间窗口应为10周波。 ①电压计算公式： 相电压有效值，式中的是电压离散采样的序列值（为A、B、C相）。 ②电流计算公式： 相电流有效值，式中的是电流离散采样的序列值（为A、B、C相）。 ③频率计算： 测量电网基波频率，每次取1s、3s或10s间隔内计到得整数周期与整数周期累计时间之比(和1s、3s或10s时钟重叠的单个周期应丢弃)。测量时间间隔不能重叠，每1s、3s或10s间隔应在1s、3s或10s时钟开始时计。 (2)有功功率、无功功率、视在功率（分相及合相）
有功功率：功率在一个周期内的平均值叫做有功功率，它是指在电路中电阻部分所消耗的功率，以字母P表示，单位瓦特(W)。 计算公式： 相平均有功功率记为，式中和分别是电压电流离散采样的序列值（为A、B、C相）。 多相电路中的有功功率：各单相电路中有功功率之和。 相视在功率 单相电路的视在功率：电压有效值与电流有效值的乘积，单位伏安(VA)或千伏安(kVA)。 多相电路中的视在功率：各单相电路中视在功率之和。 相功率因数 电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S
电磁兼容国家标准分类和电磁兼容的通用标准 （一）参照国际上的标准分类方法，电磁兼容国家标准分为四类，组成了中国的电磁兼容标准体系。 （1）基础标准 属于基础标准的有电磁兼容名词术语、电磁环境、电磁兼容测 量设备规范和测量方法等。这类标准的特点是不给出指令性限 值，也不给出产品性能的直接判据，但它是编制其他各类标准 的基础。如GB/T 4365--1995《电磁兼容术语》，GB/T 6113 系列标准《无线电骚扰和抗扰度测量设备规范和测量方法》， GB/T17626 系列标准《电磁兼容试验方法和测试技术》等等。（2）通用标准 通用标准是对给定环境中所有产品给出一系列最低的电磁兼容 性能要求。通用标准中的各项试验方法可以在相应的基础标准 中找到，通用标准可以成为编制产品族标准和专用产品标准的 导则。通用标准对那些暂时还没有相应标准的产品有极好的参 考价值，可用作进行电磁兼容摸底试验。 通用标准讲述住宅、商业、轻工业环境等两种不同环境，考虑 到电磁兼容有电磁骚扰发射和抗扰度两个不同方面。因此通过
不同组合，通用标准实际上有四个分标准。我国的电磁兼容通 用标准选自IEC61000-6 系列标准，对应的通用国家标准的系 列号为GB/T17799 。 （3）产品族标准 产品族标准针对特定的产品类别，规定他们的电磁兼容性能要 求及详细测量方法。产品族标准规定的限值应与通用标准相一 致，但不同的产品族产品有它的特殊性，必要时可增加试验项 目和提高试验限值。产品族标准是电磁兼容标准中所占份额最 多的标准。如GB9254-1998《信息技术设备的无线电骚扰限值 和测量方法》，GB4343-1995 《家用和类似用途电动、电热器具、电动工具以及类似电器无线电干扰特性测量方法和允许值》等。（4）专用产品标准 专用产品标准通常不单独形成电磁兼容标准，而以专门条款包 含在产品通用技术条件中，专用产品标准的电磁兼容要求与产 品族标准相一致（在考虑到产品的特殊性后，对其电磁兼容性 要求也可作某些更改），但产品标准对电磁兼容的要求更加明 确，还要增加产品性能和价格的判据。产品标准通常不给出具 体的试验方法，而给出相应的基础标准号，以备查考。 表1 部分电磁兼容国家标准与国际标准的对应关系
谐拨含量： 借助傅立叶级数分解法．．．．．．．． 求出每周波内各次谐拨含量。 按公式（2），计算每周波电压有效值j u 。 ∑== n i i j u n u 121 a) 总谐波含量： 总谐波含量的百分数= %100)()()1(2)1(2?-j j j u u u ，)1(j u ——波形中的基波含量。 b) 单次谐波含量=)50~2(%,100)1() (=?k u u j k j 偏离系数： 求出每周波的基波电压)1(j u ，并在其周波各采样点上将采样点上，将采样点上采样电压与其对应点的基波电压进行比较，取其最大偏差值，则偏差系数=%100)1(??j j u u 。 uj ?——每周波各采样点上采样电压与其对应点的基波电压之间的最大偏差值 )1(jp u ——每周波基波电压的峰值 对数个周波的偏离系数进行比较，取其最大值。 电压调制： 测取稳态时各周波的正负半波连续最大的三点电压采样值，按抛物线 插值法求出其峰值，至少采集一秒钟，共采集N 个周波。 按下述规定求取调制参数值： 电压调制参数的测试，应在电压波形的正负半波中进行，取其最大值。 电压调制量为至少一秒钟（N 个周波）同向峰值的最大与最小之差。 电压调制量=min max ][][jp jp u u - max ][jp u ——N 周波中同向峰值电压最大值 min ][jp u ——N 周波中同向峰值电压最小值
波峰系数： 每波电压有效值u ，以同一周波内连续最大的三个电压采样值，按抛物线插值法．．．．．．求出其峰值电压jp u ，按公式（6）计算其波峰系数：j jp u u F = ，jp u ——每周波的峰值电压。 ∑==m j j u m u 1 21 ∑==n i i j u n u 1 21 u ——平均电压有效值 j ——采样周波数（100,~1≥=m m j ） j u ——每周波电压有效值 i ——每周波采样点数（50,~1≥=n n i ） i u ——每点电压瞬时值
电磁兼容标准及标准体系 韩天行付静波梁志成 (国家电网公司自动化设备电磁兼容实验室南京市 210003) 摘要:随着科学技术的发展，电磁兼容的研究和应用取得了较大的进步。逐步形成了电磁兼容的标准和标准体系；电磁兼容已成为国际贸易中新的技术壁垒。在产品开发中，必须要了解电磁兼容的标准，开展了电磁兼容设计,研究出减少电磁骚扰强度和解决抗干扰的措施，使人们在产品的设计、加工、检测、试验和使用的各个阶段都要考虑电磁兼容的技术和管理。 关键词:电磁兼容；标准；标准体系 1. 电磁兼容的基本概念 电磁干扰的问题早在19世纪80年代就提出来了，但是直到20世纪40年代才出现电磁兼容性（Electromagnetic Compatibility）的概念并形成了一门新兴的学科——电磁兼容。对于电磁干扰领域来说，这是一个质的飞跃。因为对于电磁干扰研究的已成为保证电子设备在其电磁环境中正常工作的系统工程。 70年代以来，电磁兼容技术成为非常活跃的学科之一。 到80年代，在发达国家电磁兼容的研究和应用取得了较大的进步。逐步形成了电磁兼容的标准和规范；研制出了高精度的电磁骚扰的信号发生器及电磁敏感度的自动测量系统；研发出多种系统间和系统内的分析和预测软件；在产品开发中开展了电磁兼容设计,研究出减少电磁骚扰强度和解决抗干扰的措施。人们开始认识到在产品的设计、加工、检测、试验和使用的各个阶段都要考虑电磁兼容的技术和管理。 90年代，电磁兼容性工程已经从事后检测处理发展到预先分析评估、预先检验、预先设计。产品的电磁兼容达标认证已由一个国家范围发展到一个地区或一个贸易联盟采取统一行动。自1996年1 月1日起，欧盟开始强制执行89/336/EEC（EMC）指令，率先将产品的电磁兼容性要求纳入国家法规。指令规定所有电子电器产品（设备）必须符合EMC要求，加贴CE标记才能在欧洲市场上销售。对于其他国家来说，电磁兼容性就成为一个新的贸易技术壁垒。 在中国，对电磁兼容的理论和技术的研究起步较晚，直到80年代初才组织系统地研究并制定国家级和行业级的电磁兼容性标准和规范。1985年成立了全国无线电干扰标准化技术委员会, 1996年成立了全国电磁兼容标准化联合工作组, 随后成立了全国电磁兼容标准化技术委员会。 1.1 电磁兼容 电磁兼容是研究在有限的空间、时域和频域等条件下，各种设备、系统（广义而言还可以包括有生命的物质）能以共存，并且不致于性能下降的一门学科。 从电磁兼容研究的内容可以知道，对于每一种电子设备都包含这两方面的内容即发射和抗扰度两部分。如图1所示。 电磁兼容＝电磁发射（electromagnctic emissions）＋电磁敏感性（electromagnctic susceptibility） 根据电磁兼容所包含的内容，我们可以知道电磁兼容研究对象是： a.电磁环境是客观存在的，反映电磁环境的特性参数是一定的，而且可以测定的。因此对电磁环境的研究是一项很重要的工作，为改善电子设备的环境条件，抑制和减少电磁骚扰源的产生，为防止电磁干扰产生做好基础工作。 b.设备、系统不应产生超过有关标准规定的电磁发射限值的要求，电磁发射就是从电磁骚扰源向周围环境发出电磁能量的现象，
EMC电磁兼容知识介绍 1．什么叫电磁兼容性（EMC）？ 随着科学技术的发展，越来越多的电气和电子设备进入了社会各领域，它推动了社会的进步。但不容忽视的是，伴随电气和电子设备应用而产生的电磁骚扰问题，悄悄地给人们带来了无穷的烦恼。这种干扰问题往往是通常人们不易觉察的，比如，一台计算机运行到某一点时突然死机了，人们总是认为这是软件质量问题或者是病毒，而不会考虑到电磁兼容性。 电磁兼容性(ElectroMagnetic Compatibility缩写EMC)，就是指某电子设备既不对其他设备产生电磁干扰，同时也能承受和抵抗来自其它设备的电磁干扰的特性；前者叫EMI特性，后者叫EMS特性。也就是说，符合电磁兼容性的不同电子设备可以在一起正常工作，它们是相互兼容的。电磁兼容性和安全性一样，是产品质量最重要的指标之一。安全性涉及人身和财产，电磁兼容性涉及人身、财产和环境保护。 电磁骚扰问题使人们对它这样“不易觉察”，主要原因是这种骚扰的途径是通过空间无形的辐射和电源线、信号线的传导造成的。电磁骚扰问题非常普遍，只是程度不同。实际上，凡是有电、有开关的设备，不管电压高低，都会产生电磁干扰。用220伏交流电源供电的设备固然会有电磁干扰，就是用1.5伏电池进行工作的儿童玩具也有电磁干扰。 2．人们日常生活中出现的常见EMC问题。 我们经常会遇到这样的情况，当我们收听广播或收看电视时，如果附近有人使用电吹风、吸尘器等，就会使声音出现噪音，图象出现雪花干扰，这就是产品的电磁兼容性有问题；当我们使用计算机时，通过电缆与其他设备热插拔连接，之后出现鼠标不能拖动，光标无法移动，计算机出现死机的情况，这里很重要的原因之一是电磁兼容性问题；当计算机通过通讯电缆控制其他机器设备时，程序运行到某一点时计算机总是死机，这也可能是电磁兼容性问题，强电磁干扰脉冲使计算机的运行脱离了原来的程序轨道跑飞了，这种情况如果出现在网络里，可能破坏数据库或使网络瘫痪，造成重大灾难和经济损失；正在飞行的飞机上如果有乘客违规使用强干扰信号的电子设备，很有可能导致飞机的坠毁；在单片机控制系统的设计中如果出现电磁兼容性问题，那么既是软件编制正确，也难以使系统调试成功。这些例子说明，我们生活的空间确实存在一种污染——电磁污染。这些电磁干扰在不易察觉的情况下干扰人们的正常工作。 3．国外EMC发展概况。 国际电工委员会早在1934年就成立了“无线电干扰特别委员会”简称CISPR（法文缩写），专门研究无线电干扰问题，当初只有比利时、法国、荷兰和英国等少数国家参加该委员会。经过几十年的发展，人们逐渐认识了电磁兼容的重要性，1989年欧洲共同体率先颁发了89/336/EEC指令，明确规定所有电子、电器产品，自1996年1月1日起必须经过EMC认证，否则禁止在欧共体市场销售。世界各国产生较大反响，我国输往欧盟的产品也受到很大影响。 早在一九三四年国际电工委员会就成立了无线电干扰特别委员会简称CISPR，专门研究无线电干扰问题，制定有关标准，旨在保护广播接收效果。当初只有少数国家参加该委员会，如比利时、法国、荷兰和英国等。经过多年的发展人们对电磁兼容的认识发生了深刻的变化，1989年欧洲共同体委员会颁发了89/336/EEC指令，明确规定，自1996年1月1日起，所有电子、电器产品须经过EMC性能的认证，否则将禁止其在欧共体市埸销售。此举在世界范围内引起较大反响，EMC已成为影响国际贸易的一项重要指标。随着技术的发展CISPR工作范围也由当初保护广播接收业务扩展到涉及保护无线电接收的所有业务。国际电工委员会IEC有两个专们从事电磁兼容标准化工作的技术委员会：一个就是CISPR成立于
谐波的基础知识，什么是基波、谐波、谐波的种类及谐波频率计算 ———谐波的基础知识，什么是基波、谐波、谐波的种类及谐波频率计算 本文介绍谐波的基础知识，什么是基波、谐波、谐波的种类及谐波频率如何计算，哪些设备或电路容 易产生谐波，谐波的影响是什么 1 谐波的基础知识 （1）什么是基波？ 电力网络中呈周期性变化的电压或电流的频率即为基波（又称一次波），我国电网规定频率是50 Hz，所以 2 基波是50 Hz。 （2）什么是谐波？ 电力网络中除基波（50 Hz）外，任一周期性的电压或电流信号，其频率高于基波（50 Hz）的，称为谐波。 电网或电路中，电压产生的谐波为电压谐波； 电流产生的谐波为电流谐波。 （3）谐波有几种？ 整数谐波：指频率为整数（跃1）倍基波频率的谐波，即2、3、4、5、6、7、8、9、10 等次谐波。 偶次谐波：指频率为圆、源、6、8、10 等偶数倍基波频率的谐波。 奇次谐波：指频率为3、5、7、9、11 等奇数倍基波频率的谐波。 正序谐波：谐波次数为3k+1（k 为正整数）即4、7、10等次谐波。 负序谐波：谐波次数为3k-1（k 为正整数）即2、5、8等次谐波。 零序谐波：指频率为3的整数倍基波频率的谐波，例如3、6、9、12、15 次谐次。 高频谐波：指频率为圆耀怨kHz的谐波。 （4）谐波频率如何计算？ 谐波频率越谐波次数伊基波频率例：缘次谐波频率为缘伊缘园Hz越圆缘园Hz，苑次谐波频率为7伊50 Hz越猿 3 缘园Hz等。 （5）哪些设备或电路容易产生谐波？ 1）非线性负载，例二极管整流电路（AC/DC）。 2）三相电压或电流不对称性负载。 3）逆变电路（DC/AC）。 4）UPS 电源（PC 机用），EPS 电源（大功率动力用），即不间断电源。 5）晶闸管调压装置或调速电路。 6）电镀设备。 7）电弧炉、矿热炉、锰矿炉、磷矿炉、电石炉、硅铁炉。 8）电解槽。 9）电焊机（弧焊、缝焊、点焊、碰焊、对焊）。 10）电池充电机。 11）变频器（低压或高压变频器）。 12）脉幅调制（PAM）调压电路或者是脉宽调制（PWM）调频电路。 13）谐波的次数与整流电路的相数有关，例三相、六相、十二相、十八相、二十四相，当相数越多并通过移相方式就可
三相桥式整流电路中谐波电流的计算新方法 李槐树李朗如 摘要提出了一种实用的新方法来计算三相桥式整流器所产生的谐波电流。本方法考虑了交流侧电抗及电网中存在的谐波电压，导出了交直流两侧谐波电流的计算公式。计算与实测结果表明，本方法准确实用。 关键词：三相桥式整流器波形畸变谐波电流谐波电压计算 A New Method to Calculate Harmonic Currents in A Three-Phase Bridge Rectifier Li Huaishu Li Langru (Huazhong University of Science and Technology 430074 China) Abstract This paper presents a new method to calculate the harmonic currents on both DC and AC sides in a three-phase bridge rectifier operating under pre-existing voltage distortion.The proposed method,which takes into account the AC side reactances and harmonic voltages already existing in AC network,gives out the calculating equations of DC and AC sides harmonic currents.Some practical rectifier circuits are calculated and carefully tested.The calculated results show that the proposed method is more accurate and more practical. Keywords:Three-phase bridge rectifier Voltage distortion Harmonic current Harmonic voltage Calculation 1 引言 电力系统中三相桥式整流器的使用极为广泛，由此引起的谐波电流也成了人们日益关注的问题。安置滤波器是减小谐波电流的有效措施，然而多数滤波器的设计要求对整流器所产生的谐波电流进行计算。计算结果愈准确，所设计的滤波器的效果也就愈佳。 通过对整流电路的分析而精确地计算谐波电流往往比较困难，时间仿真有时可以获得较为准确的结果，但需要复杂的仿真程序。所以在一定的假设条件下，近似地估算谐波电流成了工程技术人员普遍采用的方法。文献［3］对几种近似方法所产生的误差作了比较性研究，文献［4，5］中所提出的近似方法，提高了计算的准确性，但仅与仿真结果作了比较。而且各种近似方法均假设交流电网中的电压波形为标准正弦的。然而实际电网中，由于非线性负载的大量使用，会含有不可忽视的高次谐波电压。 本文对接入电压波形畸变的电网中的三相桥式整流电路进行了分析，提出了一近似方法来计算其交直流两侧的谐波电流。对实际整流电路在接入电压波形畸变率不同的电网时所产生的谐波电流进行了计算，
EMC standard list： ?EN55011 Industrial, Scientific and Medical equipment that uses RF energy ?EN55013 Broadcast receivers (radios, TVs etc) ?EN55014 Household appliances, hand held tols and similar apparatus ?EN55015 Lighting equipment (Luminaires) ?EN55022 ITE equipment ?EN55025 Automotive emissions ?EN60945 Marine navigation equipment ?EN61326 Equipment for measurement, control & laboratory use ?IEC61000-3-2 Harmonics ?IEC61000-3-3 Flicker ?IEC61000-4-2 ESD ?IEC61000-4-3 Radiated RF Immunity ?IEC61000-4-4 Electrical fast transient ?IEC61000-4-5 Surge ?IEC61000-4-6 Conducted RF immunity ?IEC61000-4-8 Power frequency magnetic field ?IEC61000-4-9 Pulsed magnetic field ?IEC61000-4-11 Voltage dips, interruptions and variations ?EN61000-6-3 Generic emissions standard for domestic & commercial environments ?EN61000-6-4 Generic emissions standard for industrial environments ?FCC Part 15 Commercial products, non intentional RF radiators (USA) ?FCC Part 18 Industrial, Scientific & Medical devices which intentionally generate RF
电机电流计算： 对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压 对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流 当电机星接时：线电流＝相电流；线电压＝根号3相电压。三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏 当电机角接时：线电流＝根号3相电流；线电压＝相电压。绕组是直接接380的，导线的电流是两个绕组电流的矢量之和 功率计算公式 p=根号三UI乘功率因数是对的 用一个钳式电流表卡在A B C任意一个线上测到都是线电流 极对数与扭矩的关系 n=60f/p n: 电机转速 60： 60秒 f: 我国电流采用50Hz p: 电机极对数 1对极对数电机转速：3000转/分；2对极对数电机转速：60×50/2=1500转/分在输出功率不变的情况下，电机的极对数越多，电机的转速就越低，但它的扭矩就越大。所以在选用电机时，考虑负载需要多大的起动扭距。 异步电机的转速n=(60f/p)×(1-s)，主要与频率和极数有关。 直流电机的转速与极数无关，他的转速主要与电枢的电压、磁通量、及电机的结构有关。n=(电机电压-电枢电流*电枢电阻)/(电机结构常数*磁通)。 扭矩公式 T=9550*P输出功率/N转速 导线电阻计算公式： 铜线的电阻率ρ＝0.0172， R＝ρ×L/S (L＝导线长度，单位：米，S＝导线截面，单位：m㎡) 磁通量的计算公式： B为磁感应强度,S为面积。已知高斯磁场定律为：Φ=BS 磁场强度的计算公式：H = N × I / Le 式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流（测量值），单位位A；Le为测试样品的有效磁路长度，单位为m。 磁感应强度计算公式：B = Φ / (N × Ae)B=F/IL u磁导率 pi=3.14 B=uI/2R 式中：B为磁感应强度，单位为Wb/m^2；Φ为感应磁通（测量值），单位为Wb；N为感应线圈的匝数；Ae为测试样品的有效截面积，单位为m^2。 感应电动势 1)E＝nΔΦ/Δt（普适公式）｛法拉第电磁感应定律，E：感应电动势(V)，n：感应线圈匝数，ΔΦ/Δt:磁通量的变化率｝ 磁通量变化率=磁通量变化量/时间磁通量变化量=变化后的磁通量-变化前的磁通量 2)E＝BLV垂(切割磁感线运动)｛L:有效长度(m)｝ 3)Em＝nBSω（交流发电机最大的感应电动势）｛Em:感应电动势峰值｝ 4)E＝BL2ω/2（导体一端固定以ω旋转切割）｛ω:角速度(rad/s)，V:速度(m/s)｝
各种电机额定电流的计算 1、电机电流计算： 对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压 对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流 当电机星接时：线电流＝相电流；线电压＝根号3相电压。 三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏 当电机角接时：线电流＝根号3相电流；线电压＝相电压。 绕组是直接接380的，导线的电流是两个绕组电流的矢量之和 功率计算公式 p=根号三UI乘功率因数 是对的 用一个钳式电流表卡在A B C任意一个线上测到都是线电流 三相的计算公式： P＝1.732×U×I×cosφ (功率因数：阻性负载＝1，感性负载≈0.7～0.85之间，P＝功率：W)单相的计算公式： P＝U×I×cosφ 空开选择应根据负载电流，空开容量比负载电流大20～30%附近。 啊，公式是通用的： P＝1.732×IU×功率因数×效率（三相的） 单相的不乘1.732（根号3） 空开的选择一般选总体额定电流的1.2-1.5倍即可。 经验公式为： 380V电压,每千瓦2A, 660V电压,每千瓦1.2A, 3000V电压,4千瓦1A, 6000V电压,8千瓦1A。 3KW以上，电流=2*功率；3KW及以下电流=2.5*功率 2功率因数（用有功电量除以无功电量，求反正切值后再求正弦值） 功率因数cosΦ=cosarctg(无功电量/有功电量）
视在功率S 有功功率P 无功功率Q 功率因数cos＠（符号打不出来用＠代替一下） 视在功率S＝（有功功率P的平方＋无功功率Q 的平方） 再开平方 而功率因数cos＠＝有功功率P／视在功率S 3、求有功功率、无功功率、功率因数的计算公式，请详细说明下。（变压器为单相变压器） 另外无功功率的降低会使有功功率也降低么？反之无功功率的升高也会使有功功率升高么？ 答：有功功率=I*U*cosφ 即额定电压乘额定电流再乘功率因数 单位为瓦或千瓦 无功功率=I*U*sinφ,单位为乏或千乏. I*U 为容量,单位为伏安或千伏安. 无功功率降低或升高时,有功功率不变.但无功功率降低时,电流要降低,线路损耗降低,反之,线路损耗要升高. 4、什么叫无功功率？为什么叫无功？无功是什么意思？ 答：无功功率与功率因数 许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等，它们都是依靠建立交变磁场才能进行能量的转换和传递。为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的"无功"并不是"无用"的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。无功功率单位为乏(Var)。 许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等，它们都是依靠建立交变磁场才能进行能量的转换和传递。为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的"无功"并不是"无用"的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。
什么是电磁兼容标准 为了规范电子产品的电磁兼容性，所有的发达国家和部分发展中国家都制定了电磁兼容标准。电磁兼容标准是使产品在实际电磁环境中能够正常工作的基本要求。之所以称为基本要求，也就是说，产品即使满足了电磁兼容标准，在实际使用中也可能会发生干扰问题。大部分国家的标准都是基于国际电工委员会（IEC）所制定的标准。 IEC有两个平行的组织负责制定EMC标准，分别是CISPR（国际无线电干扰特别委员会）和TC77（第77技术委员会）。CISPR制定的标准编号为：CISPR Pub. XX ，TC77制定的标准编号为IEC XXXXX 。 关于CISPR：1934年成立。目前有七个分会：A分会（无线电干扰测量方法与统计方法）、B分会（工、科、医射频设备的无线电干扰）、C分会（电力线、高压设备和电牵引系统的无线电干扰）、D分会（机动车和内燃机的无线电干扰）、E分会（无线接收设备干扰特性）、F分会（家电、电动工具、照明设备及类似电器的无线电干扰）、G分会（信息设备的无线电干扰）。 关于TC77：1981年成立。目前有3个分会：SC77A（低频现象）、 SC77B（高频现象）、SC77C（对高空核电磁脉冲的抗扰性）。 我国的民用产品电磁兼容标准是基于CISPR和IEC标准，目前已发布57个，编号为GBXXXX - XX，例如GB 9254-98。 欧盟使用的EN标准也是基于CISPR和IEC标准，其对应关系如下： EN55××× = CISPR标准，（例： EN55011 = CISPR Pub.11） EN6×××× = IEC标准，（例： EN61000-4-3 = IEC61000-4-3 Pub.11） EN50××× = 自定标准，（例： EN50801） 我国军用产品采用的标准GJB是基于美国军标，例如GJB151A = MIL-STD -461D。 电磁兼容标准分为基础标准、通用标准、产品类标准和专用产品标准。 基础标准：描述了EMC现象、规定了EMC测试方法、设备，定义了等级和性能判据。基础标准不涉及具体产品。 产品类标准：针对某种产品系列的EMC测试标准。往往引用基础标准，但根据产品的特殊性提出更详细的规定。 通用标准：按照设备使用环境划分的，当产品没有特定的产品类标准可以遵循时，使用通用标准来进行EMC测试。对使设备的功能完全正常，也要满足这些标准的要求。 电磁兼容标准的内容 尽管电磁兼容标准文件繁多，内容复杂，但从对设备的要求方面看，无非是从以下几个方面进行划分。 两方面的要求：电磁兼容标准对设备的要求有两个方面，一个是设备工作时不会对外界产生不良的电磁干扰影响，另一个是不能对外界的电磁干扰过度敏感。前一个方面的要求称为干扰发射（EMI）要求，后一个方面的要求称为敏感度(EMS)或抗扰度要求。 从能量传播的途径划分：围绕这两个方面的要求，从电磁能量传出设备和传入设备的途径来进一步划分，又有传导干扰和辐射干扰两个方面，传导干扰是指干扰能量沿着电缆以电流的形式传播，辐射干扰是指干扰能量以电磁波的形式传播。因此，对设备的电磁兼容要求可以分为：传导发射、辐射发射、传导敏感度（抗扰度）、辐射敏感度（抗扰度）。
电磁兼容标准 为了规范电子产品的电磁兼容性，所有的发达国家和部分发展中国家都制定了电磁兼容标准。电磁兼容标准是使产品在实际电磁环境中能够正常工作的基本要求。之所以称为基本要求，也就是说，产品即使满足了电磁兼容标准，在实际使用中也可能会发生干扰问题。大部分国家的标准都是基于国际电工委员会（IEC）所制定的标准。 IEC有两个平行的组织负责制定EMC标准，分别是CISPR（国际无线电干扰特别委员会）和TC77（第77技术委员会）。CISPR制定的标准编号为：CISPR Pub. XX ，TC77制定的标准编号为IEC XXXXX 。 关于CISPR：1934年成立。目前有七个分会：A分会（无线电干扰测量方法与统计方法）、B分会（工、科、医射频设备的无线电干扰）、C分会（电力线、高压设备和电牵引系统的无线电干扰）、D分会（机动车和内燃机的无线电干扰）、E分会（无线接收设备干扰特性）、F分会（家电、电动工具、照明设备及类似电器的无线电干扰）、G分会（信息设备的无线电干扰）。 关于TC77：1981年成立。目前有3个分会：SC77A（低频现象）、 SC77B （高频现象）、 SC77C（对高空核电磁脉冲的抗扰性）。 我国的民用产品电磁兼容标准是基于CISPR和IEC标准，目前已发布57个，编号为GBXXXX - XX，例如GB 9254-2008。 欧盟使用的EN标准也是基于CISPR和IEC标准，其对应关系如下： EN55××× = CISPR标准，（例： EN55011 = CISPR Pub.11） EN6×××× = IEC标准，（例： EN61000-4-3 = IEC61000-4-3 Pub.11）EN50××× = 自定标准，（例： EN50801） 我国军用产品采用的标准GJB是基于美国军标，例如GJB151A = MIL-STD -461D。 电磁兼容标准分为基础标准、通用标准、产品类标准和专用产品标准。 基础标准： 描述了EMC现象、规定了EMC测试方法、设备，定义了等级和性能判据。基础标准不涉及具体产品。 产品类标准：针对某种产品系列的EMC测试标准。往往引用基础标准，但根据产品的特殊性提出更详细的规定。 通用标准： 按照设备使用环境划分的，当产品没有特定的产品类标准可以遵循时，使用通用标准来进行EMC测试。对使设备的功能完全正常，也要满足这些标准的要求。
