常压热水锅炉-182-3894-4678
安
装
使
用
说
明
书
国家定点省级企业
河南省热丰锅炉有限公司
一、出厂简况
CLHS立式燃气常压热水锅炉出厂时，分件包装如下：
1、锅炉整体大件；
2、仪表阀门；
3、燃烧器；
4、电控操纵器；
5、技术文件：安装使用说明书和产品质量合格证明书一份。
安装说明书
注意：在任何工况下，锅炉本体顶部表压力为零，该锅炉为常压运行，不得承压使用，出口热水温度不得超过90℃。锅炉本体顶部的膨胀水箱应保持敞口与大气连通。
二、安装前的准备工作
锅炉运到使用现场后，为了能迅速运行起见，安装前必须做好下列准备工作：
1、组织及人员的配备
锅炉安装单位，必须有批准的资质；锅炉安装必须有专人负责，司炉工参加，并配备管工、钳工、起重工、冷作工、持证电焊工及辅助工。
2、组织有关人员学习
组织有关人员熟悉JB/T7985-2002《小型锅炉和常压热水锅炉技术条件》、GB50235-97《工业金属管道工程施工及验收规范》、锅炉房设计图样（用户委托专业设计院设计）、锅炉出厂图、安装使用说明书等文件，以了解和掌握设备特点及安装起重运行操作等事项，确定安装顺序，制订安装方案。
3、确定安装地点
（1）安装地点最好能接近用热地点，目的在于缩短输水管路，降低基本建设费用，减少管路热损失。
（2）给水和排水方便。
（3）燃料的存放与运输方便。
（4）锅炉在安装运输时通畅。
（5）锅炉房的布置应符合技术法规的规定，锅炉房的布置应当光线充足，通风良好，地面不应积水。为保证运行和检修方便，炉前空余（从燃烧器开始）大于3米，炉后空余2.5～3米，有扶梯侧空余2～2.5米，另一侧空余不小于1米。
4、地基准备
基础图由土建部门根据锅炉、辅机荷重，参照当地土质条件决定地基浇制厚度及砼的标号。做基础前，首先应该对比主机、辅机的主要安装尺寸是否符合锅炉房设计图样，核对无误后方能进行基础施工。
地基表面应光滑平整，表面不平度不大于3毫米，地基合格后，按锅炉地基图划出锅炉安装基准线。应有锅炉中心线和底座的外轮廓线。
锅炉基准要有明显标记，其位移偏差不大于5毫米。
5、设备验收
（1）锅炉运到后，在15天内按制造厂的出厂清单对零部件进行清点，根据锅炉安装图，复核设备的完整性，检查锅炉大件在运输途中是否有损坏变形等情况，如有缺件或损坏应及时与我厂联系，逾期不予受理。
（2）锅炉大件在卸车时，可在底座下面放置8～10根管子，用钢丝绳拉动，应注意安放钢丝绳的位置，不可损坏锅炉大件的任何部分。
（3）锅炉大件如需起吊，其起重设备能力不小于30吨，可用锅筒上的吊耳进行起吊，或用千斤顶在底座下面缓缓起吊，切勿任意在其他位置上起吊。
三、锅炉总体安装
1、在锅筒吊耳上起吊锅炉整装大件，使锅炉底座与地基上预画的基准线重合。锅炉与地基的纵向中心线偏差不大于3毫米，且用线锤校正锅筒中心的倾斜度，允许锅筒中心倾斜不大于5毫米，否则要用垫铁在底座与地基交界处垫平。
2、安装锅炉锅筒下部排污管。排污管根据现场情况制作。
四、燃烧系统的安装
1、气路的安装，按锅炉房设计进行。
2、燃气系统安装结束后，应进行水压试验，试验压力为0.2MPa。
3、燃气应以最短的路程送到燃烧器，送气管道的直径必须比燃烧器的配件管道大一定的值。
4、燃气管道安装完毕后应进行气密性试验，预先测试不带配件部分用大于1bar的空气或隋性气体进行，总测试包括从主截断装置到燃烧器上的截断阀的全部管路设备，在电磁阀关闭的情况下用空气或1.1倍于工作压力的隋性气体进行，但压力至少更高于50mbar，连接处用泡沫物质或不会引起腐蚀的材料涂刷。
五、电控操纵柜的安装
电控操纵柜上汇集了燃烧器、循环水泵的各种控制开关按钮，用户可先把电线拉接到各个电动机上，然后接通外来总电源。注意：箱壳应保护性接地。
电控操纵柜应安装在锅炉前方，宜紧靠墙壁，以利于监视锅炉上各个仪表，并保证操作方便。
六、管道、阀门、仪表及附件安装
1、安装前应校验好仪表，做好阀门的试验。
2、安装管道、阀门、仪表时，按图样进行安装，循环水泵固定在适当的位置，接通电源后试运转。
3、锅炉顶部的膨胀水箱应保持敞口，以与大气连通。膨胀水箱严禁用法兰或用重物封住，并应采取可靠的防冻措施。
4、锅炉顶部膨胀水箱上的溢流管上严禁安装任何阀门，溢流管、水位表下部的疏水管应接至安全处。
5、供水管座以外的管道由使用单位配接，管道上应至少有一个弯头，否则应加装伸缩管，管道外壁应保温。
6、排污管道至排污箱或其它安全处，管道应固定，防止排污时移位或发生烫伤等事故。
7、温度表应装在便于观察的位置，并防止受到高温、冰冻和震动的影响。
8、仪表、阀门图仅供用户设计锅炉房时参考，用户可根据现场实际条件自行布置，安装时所需各种材料由用户自备。
七、水压试验
锅炉管道、阀门、仪表安装完毕后，检查和清理锅炉内部，关闭人孔、手孔（或头孔），然后按JB/T7985-2002《小型锅炉和常压热水锅炉技术条件》的要求进行。
使用说明书
注意：本锅炉不得承压使用！！
八、煮炉前的检查
在煮炉前，必须详细检查锅炉的各零部件，检查项目如下：
1、燃烧器、燃料供应系统、循环水泵、补给水设备试运转要正常。
2、人孔、手孔等是否严密，附属零件装置是否齐全。
3、烟箱是否严密。
4、供水管路、回水水管路、排污管路是否完整、畅通。
九、煮炉
1、目的：煮炉是新炉投运前的重要工作，即向锅炉内加入适量的氢氧化钠（NaOH）和磷酸三钠（Na3PO4·12H2O），使锅水具有碱性来煮掉油污、铁锈等物。同时Na3PO4·12H2O和水反应可生成P2O5，在内壁形成保护膜，可防止腐蚀。
2、加药量的规定：
加药量与锅炉水容积及脏物的性质有关。锅炉的水容积可从设计资料中查得，一般的药量为氢氧化钠2～3kg/m3水，磷酸三钠（Na3PO4·12H2O）2～3kg/m3水，具体加药时，可考虑20%左右的损耗信余量。
3、不允许将药品固体或高浓度药液直接加入锅筒内，应溶解成20%的溶液，并搅拌均匀。操作时应注意保护（腐蚀性），通过膨胀水箱加药时，锅炉上水至锅炉水位表的中间处。
4、煮炉过程：煮炉时水位应在补水箱水位表的中间水位位置，点火开始煮
炉。
煮炉时间一般为34小时左右，对于2.8MW以下的锅炉可降至20小时左右。一般采用不排碱煮法。具体煮炉方案如下：
（1）加入药液——1小时。
（2）煮炉时应保证本体顶部膨胀水箱与大气连通，本锅炉不得承压煮炉。
（3）多次排污和补充给水，将炉水更换，使炉水达到运行指标——4～6小时（视锅炉容量而定）。
5、锅水检验：煮炉期间第3～4小时取水样化验。分析锅水碱度（全碱度）和磷酸根含量，当碱度＜45eqmg/1时，应补充加药。除碱度外，煮炉最后阶段要求磷酸盐含量稳定，方能认为煮炉合格。进行排污换水，在换水过程中应注意冲洗药液所接触的地方，特别是阀门等地方。
6、煮炉效果检验：等到锅筒内水温冷却至50℃以下时把水排净，放水后，通过锅炉顶部的膨胀水箱及下部的检查手孔，检查煮炉效果，内表面应无油垢、浮锈，而有黑色磷化层。检查合格后，关闭手孔装置。
十、调试
1、锅炉在调试前应进行全面检查（包括有关附件、管道），而后进行上水工作，未进水前必须关闭排污阀。
2、将已处理的水缓缓注入锅炉内，进水温度一般不高于40℃。
3、升火之前应先启动循环水泵，保证采暖系统正常循环。
4、开启燃烧器，升火后温度增加不宜太快，避免各部分因受热不同而产生过大的热应力，影响锅炉寿命，初次升火从冷炉到水温升至工作温度的时间以8～10小时为宜，以后升火时除有特殊情况外，冷炉不短于5小时，热炉不短于1小时。
5、在锅炉水温升至60℃时，检查手孔盖是否渗漏，拧紧手孔及管座法兰螺栓。
6、当锅炉投入正常运行后，再对锅炉各部分巡回检查一遍，以查明各部分的情况是否正常。
7、燃烧器负荷调整、热水温度调节参阅锅炉《电控原理说明书》。
8、燃烧状况的调整：一般情况下，燃烧器的风气比在燃烧器出厂时已调整好，所以在锅炉上不再需要调整，但如果发现燃烧器燃烧不良时，可以请有经验的维修工程师进行调整。
十一、正常运行
注意：锅炉的使用必须符合下列标准的要求：1、B/T7985小型锅炉和常压热水锅炉技术条件；2、GB/T1576-2008工业锅炉水质。
锅炉正常运行时要求做到：保持锅炉房的整洁，做好交接班工作。遵守岗位责任制，加强对各机械设备和仪表的监察，确保安全可靠，防止事故发生，注意节约燃料。司炉工应定期总结操作经验，不断提高运行水平。锅炉房主管人员应熟悉锅炉安全知识，任何领导不得强迫司炉工违章作业。
1、启动前的准备
（1）检查电源电压是否正常，是否满足所有电动机的要求；
（2）检查油路和气路、给水和蒸汽管路上的阀门状态是否符合要求。
2、给水要求
锅炉补给水需进行处理，水质标准必须符合GB/T1576-2008《工业锅炉水质》的要求。
3、水位表
水位表每班应冲洗一次，检查是否正常，如发现堵塞或指示不正常，应立即修理或更换。
4、排污
可根据具体情况定期进行排污，一般情况下，每班不少于1～2次。排污应在低负荷时进行，在排污时应密切注意补水箱内水位变化，如有任何异常情况，应立即停止排污。
排污管应接至安全处，以免在排污时发生不不幸事故。排污完毕，关闭排污阀后，应检查排污阀是否严密。
5、正常操作
（1）司炉工必须熟悉和掌握锅炉水循环系统的各种设备和阀门的位置及其作用。
（2）锅炉运行前先启动循环水泵，然后再起炉。锅炉在运行中，循环水泵严禁停止运行，以免产生蒸汽造成水击。
（3）锅炉需要短时间停炉时，停炉后不得立即停止循环泵，只有采暖系统网路回水温度降到50℃时才允许停止循环泵。当再次投入运行时，应先开动循环泵，然后再开户燃烧器。
（4）循环泵是采暖系统的主要设备之一，应装设两台循环水泵，一台运行，一台备用。循环水泵和锅炉房范围内管路阀门的规格，由采暖系统设计单位选择。
（5）经常注意供回水温度的变化，尽可能保持锅内水温稳定，勿使水温超过85℃。
（6）锅炉进出口均应装有温度仪表，以便可靠地控制水温，特别是出水温度不能超过锅炉规范规定的出水温度85℃。温度表的安装位置应便于观察和监视。
（7）必须不间断地根据用热情况来调整锅炉负荷，保证供热量的稳定。
（8）本锅炉燃用天然气时，应用基低位发热值约35000J/kg。
（9）运行时，应注意锅炉各部分有无特殊响声，如有应立即检查，必要时停炉检查，解除故障后方可继续运行。
6、锅炉房清洁
（1）锅炉房应保持整洁，锅炉房里不应堆放其他杂物。
（2）注意室内照明，水位表、温度表尤应有良好照明，使司炉工看得清楚。经常巡视锅炉周围，检查锅炉及附属零件是否正常。
7、交接班
为了保证每班能安全可靠经济运行，司炉工在交接班时要切实做好以下工作：
（1）接班的司炉工，要在规定时间前到达锅炉房，做好接班准备。
（2）交班时司炉工要做到：
1）锅炉水温与水位稳定、正常；
2）燃烧器燃烧稳定；
3）各机械设备运转正常；
4）锅炉各附件（包括管道、阀门、仪表）安全灵敏可靠；
5）锅炉房清洁整齐，灯光明亮。
（3）交换班双方要做到交得彻底，接得认真，同时将交接中的情况和问题记入运行记录薄。
十二、停炉
锅炉停炉一般分为两种情况：
1、自动停炉
1）当锅内热水温度升至超温保护值时（86℃），燃烧器即自动关闭。这时锅炉还处于运行状态，仍会自动启动（也有设置为大火转为小火的）。
2）当锅内热水温度升至第二超温保护值时（90℃），燃烧器自动关闭，此时燃烧器不会自动启动，须按复位才行。
2、手动停炉
锅炉运行中，遇到下列情况之一时，应采取紧急停炉，并通知有关部门：1）锅炉补水箱水位低于水位表最低或高于最高可见边缘；
2）不断加大补给水及采取其它措施，但水位仍继续下降；
3）供水口、回水口处的温度表，其中有一个失效；
4）补给水泵全部失效或循环水泵全部失效，不能正常运行；
5）水位表或补水箱内的浮球阀失效；
6）锅炉元件损坏且危机到运行人员；
7）炉墙倒塌或锅炉构架被烧红等严重威胁锅炉安全运行的；
8）其它异常情况危及锅炉安全运行时。
紧急手动停炉应着重防止事故扩大，具体步骤是“手动”→“小火”→“停炉”。
十三、维护保养
1、锅炉在运行期间应注意下列各点：
（1）锅炉的补给水及炉水监测
锅炉的补给水和炉水水质应符合GB/T1576-2008《工业锅炉水质》标准的规
定。并定期取样化验，由化验人员确定排污的数量及次数，化验与排污应有详细记录。
（2）转动机械的监测
对于补给水泵、循环水泵、燃烧器风机等要采用一看二听三摸的方法运行监视。如发现异常现象，应立即采取办法处理，必要时要停炉检修，切不可大意。
（3）软水箱的水位控制
一般采用自动控制。
（4）水处理设备的运行状态
要定期检查水处理设备中的离子交换剂是否失效，或定期进行反洗。
（5）排烟温度监测
正常情况下新的锅炉一般排烟温度较低，随着运行时间的增加逐渐上升。如果发现这个变化太大并超过了20℃（指差值），就应选择适当时间停炉清灰。这种现象如果发生得很频繁，则要检查燃烧系统是否正常了。
另外，对于干背式锅炉，如果排烟温度猛然增加，则有可能在后烟箱的第二回程及第三回程之间的隔火墙漏烟，就需停炉修复。
2、锅炉运行2～3个星期，应检查一次
主要检查阀门、管道法兰等处，如有渗漏应予修复。
3、锅炉运行每隔3～6个月后，应停炉进行全面的检查维修，除做上述2的各项工作外，尚须进行下列工作：
1）清除锅筒内部的水垢和泥渣，并用清水洗清。
2）对锅炉内外进行检查，如焊缝、钢板内外有无腐蚀现象。若发现有严重缺陷应及早修理，若缺陷并不严重，亦可留待下次停炉时修理。如发现有可疑之处，但并不影响安全生产时，应作出记录以便日后参考。
3）检查完毕后可在着水面涂锅炉漆，以防腐蚀。
4、锅炉底座、前后烟箱等每年至少要油漆一次。
5、锅炉长期不用的保养方法：有干法和湿法两种，停炉一个月以上应采用干保养法，停炉一个月以下可采用湿保养法。
（1）干保养法：
锅炉停炉后放去炉水，将内部污垢彻底清除，冲洗干净，在炉膛内微火烘干（注意不要大火），然后将10～30mm块状的生石灰分盘装好，放置在锅筒内，不使生石灰与金属接触，生石灰粉的重量，以锅筒容积每立方米8kg计算，然后将所有的人孔、手孔、管道阀门关闭，每三个月检查一次，如生石灰粉碎成粉状须立即更换，锅炉重新运行时应将生石灰和盘取出。
（2）湿保养法：
锅炉停炉后放出炉水，将内部污垢彻底清除，冲洗干净，重新注入已处理的水至全满，将炉水加热到90℃，让水中的气体排出炉外，然后关闭所有阀门。气候寒冷的地方不可采用湿保养法，以免水冻结后损坏锅炉。
锅炉安装合同 合同编号： 甲方： 乙方： 依据《中华人民共和国合同法》及其相关法律、行政法规的规定，遵循平等、自愿、公平和诚信的原则，经甲乙双方协商一致，就6吨锅炉拆安工程达成合同条款如下： 1、工程地点： 2、工程名称：锅炉安装及试运行 3、质量要求：符合国家相关特种设备法规、规则、规定,并通过当地锅检所等相关部门验收，达到合格标准。 4、工程范围： 1、将锅炉及辅机、工艺管道、烟道、风道、电器、热控等从老城区拆运到热源厂内。 2、锅炉及辅机、工艺管道、烟道、风道、电器、热控、水处理等安装及检修、调试运行。 3、烟囱制作安装。 4、供、回水管道，自来水管道等接出锅炉房墙外两米。 5、锅炉及辅机、管道等保温刷油漆。 6、除锅炉及辅机（土建）基础外，本工程为交钥匙工程。 5、承包方式：
1、主材由甲方负责，辅材由乙方负责。 2、锅炉检验费及安全阀、压力表校验费由甲方负责。 3、烘、煮炉材料由甲方负责。 六、工程期限： 本工程自201年____月____日至201年____月____日全部完工，包括烘、煮炉和带负荷运行。 七、工程价格：总承包价￥人民币万元（大写：）。 八、付款方式：按形象进度付款，乙方完成锅炉本体及辅机安装工程量的60％时，甲方支付工程款的50％；全部安装完毕，验收合格并经带负荷运行一个月无任何问题后，15日内付至工程款的90％；留10％为质保金（质保期为两个采暖期），质保期间无质量问题后15日内付清；支付每笔工程款时乙方应出具与付款金额相同的、由当地税务部门开具的正规税务发票，否则甲方有权拒绝付款。 九、双方责任： （一）甲方： 1、做好开工前的准备工作，施工现场达到三通一平。 2、有权对乙方在施工过程中进行全面监督，并提出整改意见。（二）乙方： 1、按照工艺要求及施工组织设计进行安装，达到质量标准；并参与土建方联合验收设备基础。 2、自觉服从甲方现场管理，所购材料须经甲方验收认可方可使
常压燃气热水锅炉运行操作及保养操 作规程
Q/SY GD—200× 常压燃气热水锅炉运行操作及维护 保养规程 Operating and maintenance regulations for atmospheric gas hot water boiler 200×-××-××发布200×-××-××实施 发布
目次 前言 --------------------------------------------------------------------------- 错误!未定义书签。 1 范围 --------------------------------------------------------------------------- 错误!未定义书签。 2 规范性引用文件----------------------------------------------------------- 错误!未定义书签。 3 锅炉的运行操作----------------------------------------------------------- 错误!未定义书签。 3.1 锅炉启动前的检查----------------------------------------------------- 错误!未定义书签。 3.2 锅炉启动 ------------------------------------------------------------------ 错误!未定义书签。 3.3 锅炉的运行--------------------------------------------------------------- 错误!未定义书签。 3.3.1 锅炉出水温度--------------------------------------------------------- 错误!未定义书签。 3.3.2 锅炉循环水量。------------------------------------------------------ 错误!未定义书签。 3.3.3 锅炉排污 --------------------------------------------------------------- 错误!未定义书签。 3.3.4 注意事项 --------------------------------------------------------------- 错误!未定义书签。 3.4 锅炉的停炉--------------------------------------------------------------- 错误!未定义书签。 3.4.1 故障保护停炉--------------------------------------------------------- 错误!未定义书签。 3.4.2 手动停炉 --------------------------------------------------------------- 错误!未定义书签。 3.4.3 紧急停炉。 ------------------------------------------------------------ 错误!未定义书签。 3.4.4 注意事项 --------------------------------------------------------------- 错误!未定义书签。 4 锅炉维护保养-------------------------------------------------------------- 错误!未定义书签。 4.1 维护保养要求 ----------------------------------------------------------- 错误!未定义书签。 4.2 锅炉清洗 ------------------------------------------------------------------ 错误!未定义书签。
燃气热水锅炉控制 方案要求
基于PLC的锅炉供热控制系统及节能管理平台的设计需求 一、需求目的： 一个锅炉监控系统应主要包含以下几个部分： （1）各种设备状态和系统状态的采集； （2）锅炉和各种执行机构的控制。 设备状态的采集主要是锅炉输出的状态点，循环泵和补水泵给出的状态点，以及水箱等设备的状态点。锅炉的状态点主要包括锅炉的运行状态点、水箱的液位状态点、锅炉故障状态点、锅炉出水温度、锅炉回水温度、锅炉排烟温度；循环泵、补水泵以及电动调节阀等辅助其工作的变频设备的状态点。 系统状态的采集主要分为一次侧和二次侧。一次侧是锅炉到换热器之间的水循环系统，二次侧是到末端的水循环系统主要是指换热器循环系统。一次侧采集的状态包括一次侧供水温度、一次侧回水温度、一次侧供水压力、一次侧回水压力、烟温及燃烧机的工作状态及水箱水位、；二次侧采集的状态包括二次侧供水温度、二次侧回水温度、二次侧供水压力、二次侧回水压力；还有室外温度的采集，即可根据室外温度实现锅炉监控系统的自动控制。 锅炉和各种执行机构的控制主要是对锅炉本体的启停控制和
各种电动阀门的控制。将锅炉房内各个设备、仪器仪表、传感器、执行机构及通讯模块组成在线监控系统，经过完成对锅炉房和其它现场设备的数据采集和控制功能从而实现锅炉房的全自动控制，能够安全启停机组，达到无人值守。 供热管网经过控制系统的在线监测应实现以下目的： （1）监控各管网节点的实时数据，为系统管理和科学管理进行调度提供参数数据； （2）系统平衡功能计算，供热管网内的热水流动需要一定的水泵做功来完成，不合理的管网设计和建造将带来极大的能源浪费，经过对管网的相关部位的压力检测、增设压力调节阀，对管网的各部分压力进行合理的平衡分配（水平衡、热平衡等），能够大大地降低管网水泵的能源消耗； （3）异常报警，做到对管网异常及时准确响应； （4）能够监测各个主、支线管网，重要客户的实时用气量、对水、电、气实时采集，以便监管和控制。 二、燃气锅炉供热控制系统硬件部分： 1、PLC是整个控制系统的核心部件,采用西门子系列可编程逻辑控制器； 2、现场数据采集系统由温度传感器、压力传感器、燃气报警器、火焰监视器、水位传感器等组成；
锅炉合同预算书 根据《中华人民共和国合同法》有关规定，双方就锅炉购销及配套设备安装事项达成一致意见，特签订本合同，具体条款如下。 一. 设备标的.数量.价款及供货.安装材料清单（单位：元）序号设备名称型号及规格生产厂家数量单价（元）金额合计（元）1 燃气常压热水锅炉2 燃烧机3 锅炉中文电脑控制器4 烟囱5 降压水箱6 软水器7 热水循环泵8 电控柜9 防爆轴流风机10 启闭阀11 除污器12 管道.阀门及仪表13 锅炉系统安装费14 岩棉保温15 运输.吊装费16 调试费合计：（人民币）贰拾叁万柒仟叁佰元整（￥）最终优惠价：（人民币）壹拾玖万元整（￥）开票说明：最后一次付款分别开具销售类和工程类发票。 二.送货.接收货时间约定： 三.工程.设备安装时间约定：工程设备安装时间于开始时间交验，如有时间调整须在前天用书面或手机信息的方式通知乙方准确开工时间。 四.送（提）货方式.地点： 五.运输方式及到达站（港）和费用负担：六.到货验收：甲方须在到货当日按装箱单进行验收，如有异议，于当日书面向乙方提出，当日无异议，则视为验收合格。
七.质量标准：锅炉质量符合JB/T10094-2002《工业锅炉通用技术条件》；JB/T7985-2002《小型锅炉和常压热水锅炉技术条件》；《蒸规》.《水规》.《小.常规》标准规定。 八.乙方对质量负责的条件及期限：锅炉本体免费保修二年，配套辅机保修一年，终身服务。 九.安装工程范围.交验约定及工期保证责任： 1.锅炉房内锅炉设备.配套辅机设备.工艺管道系统及锅炉房动力配线安装。 2.甲方负责现场协调，监督安装质量，有问题须即时现场提出并要求乙方即时现场整改。 3.乙方将锅炉.配套设备.管道安装完毕，前两天用书面函请甲方进行水压试验验收。甲方非不可抗拒原因未验收，则视为验收合格。 4.乙方即做管道保温等后续工作。甲方在完工当日内完成验收或提出整改意见。 5.甲方在完工一周内未提出书面意见则为工程验收合格。 安装前甲方为安装工程提供必要条件：已建成的锅炉房.锅炉水泵等设备基础.地埋穿线暗管.施工现场材料库房。工程工期如因甲方责任延误30日，甲方按合同约定时间支付合同款。如因设备出卖延误工期，从逾期30日起每日罚工程总额的3‰赔偿金给甲方，但最多不超过合同总额的20% 。 .设备及安装工程调试：
供热燃气热水锅炉选型方案说明 天水成纪房地产开发公司拟对已建（分路口小区），供热采暖系统进行改造，经对小区现场实地勘察，以及和建设方对采暖问题的相关探讨，现将供热设备选型的基本参数及热力数据提供如下： 一.供热采暖的基本参数 1.供热总面积：70000m2 2.采暖形式均为地板辐射式散热 3.现有供热设备为地源热泵机组 4.单独为20000m2（两栋高层），采用燃气热水锅炉供热的可行性方案。 二.采暖热负荷的概算 采用面积热指标法对采暖热负荷进行计算，按下式进行 Q=q i F×10-3 根据《采暖通风与空气调节设计规范》GBJ19及《城市热力网设计规范》CJJ34，按当地最大热指标取值为75W/m2的理论计算值。公式中： F—建筑面积（m2） Q—建筑物采暖设计热负荷（KW）， q i—建筑物采暖面积热负荷（W/ m2） 1.总热功率：5250KW=5.25MW（取值5.6MW） 2.总耗热量：450×104 Kcal (65Kcal/m2.C0)
3.热源条件：燃气工业热水锅炉 4.供热型式；由锅炉房提供热源通过二次换热系统，为小区楼房输送地暖供热。 三.锅炉房水循环量理论计算值（G） G= 0.86?K?Q C? tg?th ?t/h 式中Q————锅炉额定热功率 K————管网散热损失系数，取1.05 C————管网热水的平均比热容，kJ/Kg?0c tg————热水供水温度550C（地暖） th————热水回水温度450C（地暖） 代入数据计算值为：G=337m3/h 11.小区供热形式为地暖系统，属低温大流量辐射供热，供热锅炉房循环水量比传统散热器采暖系统要大，按照小区楼房分布位置及楼层高度参数，通过二次换热系统采取分区供热型式，能够满足小区整体供热质量和效果。 2.供热系统阻力由沿程压力损失，局部压力损失及设备内阻等因素决定，以输送管道规格及配件等数据计算确定。在循环水泵选型时综合考虑。 3.二次换热机组在循环水泵选型时应综合考虑上述流量，管道系统阻力及扬程的设计参数。 四.燃气热水锅炉选型 1.为保证小区采暖质量，综合考虑地暖系统的实际耗热指
特种设备中锅炉的定义是：利用各种燃料、电或者其他能源，将所盛装的液体加热到一定的参数，并承载一定压力的密闭设备，其范围规定为容积大于或者等于30L的承压蒸汽锅炉；出口水压大于或者等于0.1MPa(表压)，且额定功率大于或者等于0.1MW的承压热水锅炉及有机热载体锅炉。 常压热水锅炉高层采暖系统安装示意图
常压热水锅炉安装 1前言 由于常压热水锅炉开口与大气相通，锅炉在运行或停止运行时，水位线处的压力始终与大气压力相同，从根本上消除了爆炸的可能性，而且还具有造价低廉、制造简单、运行管理方便、经济适用等诸多优点，因此在我国特别是北方地区使用的越来越广泛。常压热水锅炉与承压热水锅炉在安装使用方法上有相似之处，但又有本质区别，如安装使用不当，就会带来不必要的危害，危及系统正常运行，甚至导致锅炉的损坏或爆炸。以下我就谈谈机械循环式常压热水锅炉在安装运行中应注意的几个问题，以供大家参考。
常压锅炉系统安装图 2常压热水锅炉的锅炉房系统设置 2.1机械循环式供热系统的设置 常压热水锅炉供热系统内设备和管道的连接方式与承压锅炉系统相比，有许多不同之处。其中显著的区别是：常压锅炉的热水循环泵设在锅炉的出水侧，即常压锅炉出水口与循环泵入口相连，循环热水是从锅炉中抽出来的，用热水泵加压后，经管网送往热用户，在循环热水返回锅炉房时，应先经过除污器、阻力调节阀和启闭阀，然后回流至常压热水锅炉。其中除污器与承压系统相同，而后两种阀门为常压锅炉机械循环式供热系统所特有。其中阻力调节阀可采用截止阀、闸阀等，它可以使循环管路内有压的水在返回常压状态下的锅炉时，将回水减压，同时，对运行系统中工况的不断变化具有调节功能。启闭阀的功能是在循环泵突然停止运行时，及时切断管路，防止可能造成的循环管路被倒空等一系列事故。在实际应用中，供热系统通常有锅水直接循环式和二次水换热式两种供热形式。在我国通常采用锅水直接循环方式。它又可分为上供下回式（双点定压）和下供上回式（单点定压）两种供热系统。（见图1、图2） 2.2锅炉膨胀水箱的设置 锅炉膨胀水箱的设置，对常压锅炉几乎是必不可少的，它既可以吸收锅水受热产生的热膨胀又可以增加锅炉的水容积，以防止被水泵抽空，还可容纳一旦发生停泵时，启闭阀关闭滞后或关闭不严而流回的循环热水。对于锅筒体积较大的常压热水锅炉，可在锅筒上部预留出部分空间，此一空间必须与大气相通。对一般锅炉而言，需再设一与大气相通的锅炉膨胀水箱。锅炉膨胀水箱一般设在锅炉的上方，箱体高度常为１米左右，容积一般不超过２立方米。 设置锅炉膨胀水箱应注意以下几个问题： ①水箱膨胀空间应大于系统水膨胀的净增量；
116MW 热水锅炉安装、使用说 明书 09XL116-00 编 X 门供热站 制： 校 XXX 对： 审 核：XXX 打印：XX 项目部
第一部分产品说明 本锅炉为单横锅筒链条排水管锅炉，循环方式为强制循环。一锅炉规范1. 设计参数： 额定供热量：116MW 工作压力： 回水温度：70 C 出水温度：130C 设计循环水流量：h 燃烧方式：层燃 炉排有效面积：155.3m2 设计效率：% 额定工况下本体水阻力： 锅炉本体水容积：123m3 适用燃烧：H类烟煤，V> 25% 设计煤种： 碳：% 氢：% 氧：% 氮：% 硫：% 水：% 灰：% 低位发热值：Kg 颗粒度：0~ 3mm不大于30%，最大粒度不大于30mm。
2. 配套辅机： 鼓风机： Q=213090m3/h H=2766Pa N= KW n= 引风机：由烟道阻力及选用的除尘器阻力决定。 Q=391865 m3/h H=1886Pa(烟道阻力) N二按选择的除尘器型式而定 3. n= 水质要求 锅炉给水应澄清，清彻无色，补给水和循环水品质应符合GB1576 《工业锅炉水质》的规定。 补给水： 悬浮物 < 5mg/L 总硬度 < L PH(25C) > 7 含油量 < 2mg/L 溶解氧< L 循环水： PH（25C） 10 ?12 含油量 溶解氧二．锅炉结构简介（参见附图） 1.锅筒及锅内装置本锅炉是带锅筒的强制循环层燃链条炉排热水锅炉。该锅炉布置单个不受热
的锅筒，锅炉的锅筒横向布置。锅筒直径为1600mm,壁 厚为18mm,筒体直段长度为7525mm （两段）,采用材料为20g。在锅筒两端封头上各开有一个300X 400的人孔以供检修用。锅炉运行时是满水操作, 回水由锅筒前部进水集箱经回水引水管及回水分配管加入锅筒, 在锅筒内前后部由隔板分开, 热水由锅筒顶部经集水管及热水引出关引出锅筒。由锅筒出来的热水进入通道后壁下集箱, 经旗式受热面进一步加热后进入出水集箱，对外输出130C的热水。该锅 炉水循环系统分为二套：即炉膛部分的全部上升的强制水循环系统和通道后壁旗式受热面的全部上升的强制水循环系统。这样充分保证了炉膛水循环的可靠性，同时，将经过炉膛充分吸热的104C左右的中 温水流经尾部受热面的入口段,提高了尾部旗式受热面的工作壁温, 有效的抑制了锅炉运行中的飞灰粘结沉积影响传热和低温腐蚀影响受热面运行寿命的难题，从而，达到高效、节能的目的。 锅炉本体水流程： 回水-锅筒-炉膛前后墙水冷壁（上升）-两侧水冷壁（上升） -锅筒-竖井后墙通道下部集箱-三级旗式受热面（上升）-至炉顶 出口集箱； 2.炉膛及烟道部分 该锅炉四周及中间隔墙均采用膜式水冷壁全密封结构，膜式水冷壁由①60X 4的管子和20X 4的扁钢通过专用设备焊接而成，膜式水冷壁节距为80mm。炉膛宽度14800mm,深度6240mm,炉顶最高处离开炉排面的距离为13483m m。本锅炉为前后拱盖式炉膛结构，后拱为引燃拱, 在炉膛前壁下段
燃气热水锅炉选型、价格、方案 暖通项目中使用的锅炉一般为燃气热水锅炉，其功能主要是：供暖，洗浴，提供生活用水等。 远大锅炉可提供燃气常压热水锅炉，燃气带压热水锅炉和燃气真空热水锅炉等. 远大锅炉简介如下： 远大锅炉生产车间 远大锅炉厂区 远大锅炉新厂房（即将投产) 62年生产经验，600多台生产设备,5000余吨生产能力,30000多平生产基地 拥有专业的技术和服务团队 制度体系完善，服务质量佳
燃气锅炉选型： 1、供暖 燃气常压热水锅炉，燃气带压热水锅炉,燃气真空热水锅炉均可； 供暖锅炉选型依据是： 700KW可带6000平方米供暖 也就是说，0.7MW/1吨燃气热水锅炉可带6000平方米供暖面积 （不同地区冬季最低温度不同，建筑物的保温效果不同，要求达到的供暖温度不同，不建议用户自己选型，项目经理会给您提供详细、专业的锅炉选型方案） 2、洗浴、生活用水 燃气常压热水锅炉，燃气真空热水锅炉均可，常压热水锅炉建议配置换热器使用 3、生产用热水 根据用水温度确定使用何种炉型，85度以下,燃气常压热水锅炉，真空热水锅炉均可；85度以上则需要带压热水锅炉。
燃气常压热水锅炉：环保、高效、运行稳定、热效率高锅炉压力：0MPA 主要用途:供暖、洗浴 锅炉型号：1-20吨/0.7-14MW 4吨燃气热水锅炉参数： 序号名称单位数值备注1额定热功率MW2。8 2额定蒸汽压力Mpa0 3出水温度℃85 4回水温度℃60 5水压试验压力Mpa0。2
燃气真空热水锅炉：换热器内置,系统简单，安装方便,运行稳定，热效率高，运行费用低
6吨燃气真空热水锅炉 如需详细了解锅炉详细运行参数，可致电沟通。 用户的需求各有不同，锅炉配置和选型不同，项目的总报价就不一样,因此如果您需要了解锅炉价格，可直接致电联系我们，与项目经理深入对接，了解报价。 远大锅炉——专业研发生产蒸汽锅炉，热水锅炉，导热油锅炉，低氮锅炉，冷凝锅炉，如需了解，采购，咨询，欢迎致电沟通。
锅炉安装协议书 发包方：（甲方） 承包方：（乙方）依照《中华人民共和国合同法》《中华人民共和国建筑法》及其他有关法律行政法规，遵循平等、自愿、公平和诚信的原则，经甲乙双方协商达成一致，并签订以下协议。 一、工程概况 1.工程名称：青藏铁路公司采购站3T燃气蒸汽锅炉、附属设备及管道安装工程。 2.工程地点：青藏铁路公司采购站锅炉房。 3.工程内容：（1）拆除原燃气锅炉1台及附属设备。 （2）拆除热水锅炉房内的各种管道、爬梯及锅炉进出口砖墙。（3）把拆除锅炉及附件按甲方要求运送到指定地点。 （4）安装3T燃气蒸汽锅炉及附属设备、管道等。 （5）恢复锅炉房内爬梯、进出口砖墙及被损坏地面。 （6）锅炉及附件：西钢仓库-锅炉房的运输吊装。 二、工程承包方式：包工包料 三、施工日期： 1.开工日期：年月日 2.竣工日期：年月日 3.合同总工期：天
四、质量标准： 1.适用标准：《特种设备安装工程质量验收规范》 2.质量要求：全部合格 五、合同价款：乙方按设计图纸做工程预算以甲方审批的预算值为准。 六、工程预付款：（双方协商） 七、工程进度款：（双方协商） 八、工程竣工验收： 1.工程完工后：乙方向甲方提供工程竣工报告及竣工工程明细表和工程竣工资料。 2.工程验收由甲乙双方组织有关人员共同验收，验收合格后双方在验收报告上签字。 九、工程保修： 1.工程竣工验收后工程进入保修期，锅炉及附属设备、管道、电气线路等保修期为一个采暖期。 2.在保修期内如出现安装质量问题：乙方必须在收到甲方通知两小时之内到达现场处理。 3.竣工结算时甲方预留工程款℅的工程保修款，计
元。如乙方不能及时到现场保修，甲方有权组织人员处理，费用由乙方承担。 十、施工安全 1.乙方必须教育本公司严格按照安全规范施工并设专职安全员进行监督、检查。 2.工地出现安全事故乙方必须如实上报并承担全部经济责任。 十一、材料设备供应 （一）锅炉及附属设备全部由甲方提供(见设备供应明细表) （二）施工材料全部由乙方自理。 十二、本协议一式四份：甲乙双方各持两份。 十三、本协议甲乙双方签字盖章后生效，工程竣工结清工程款后失效。 发包方：（公章）承包方：（公章） 法定代表人：（签字）法定代表人：（签字）年月日年月日
锅炉房管理制度 目录
一、燃气锅炉操作规程............................... - 2 - 二、司炉工岗位责任制............................... - 5 - 三、巡回检查制度................................... - 6 - 四、............................................................... 锅炉设备维修保养制度 - 7 - 五、...................................................................... 锅炉工交接班制度 - 7 - 六、...................................................................... 水处理交接班制度 - 8 - 七、...................................................................... 锅炉水质管理制度 - 9 - 八、................................................................... 锅炉房安全保卫制度 - 10 - 九、................................................................... 锅炉房清洁卫生制度 - 11 - 十、........................................ 燃气热水锅炉安全生产事故应急预案 - 12 -

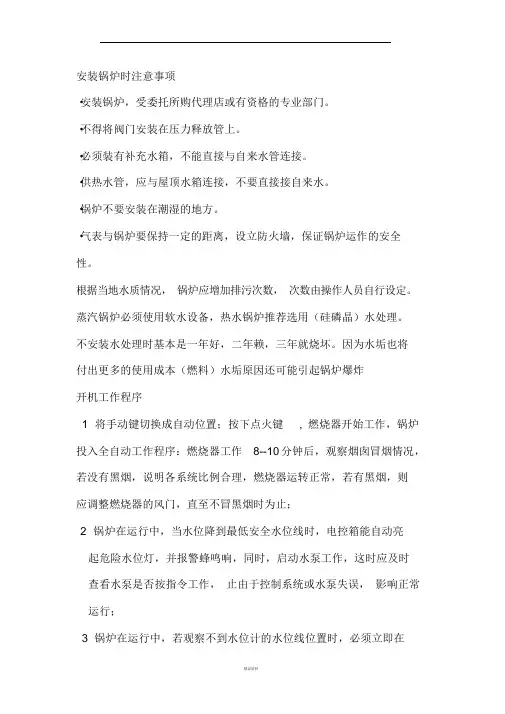

安装锅炉时注意事项 ·安装锅炉，需选择受厂家委托或所购代理店或有资格的专业部门。 ·常压锅炉不得将阀门安装在压力释放管上，安装阀门易引发锅炉爆炸。·常压锅炉必须装有补充水箱，不能直接与自来水管连接。蒸汽锅炉的补水箱应与锅炉容水量对等。供热水管，应与屋顶水箱连接，不要直接接自来水。锅炉不要安装在潮湿的地方。潮湿将腐蚀炉体，加速线路损坏漏电。油箱与锅炉要保持一定的距离，设立防火墙，保证锅炉运作的安全性 根据当地水质情况，锅炉应增加排污次数，次数由操作人员自行设定。蒸汽锅炉必须使用软化水设备。热水锅炉推荐使用（硅磷晶）水处理。不安装水处理时基本是一年好，二年赖，三年就烧坏。因为水垢也将付出更多的使用成本（燃料）水垢原因还可能引起锅炉爆炸。 开机工作程序 1 将手动键切换成自动位置；按下点火键, 燃烧器开始工作，锅炉投入全自动工作程序：燃烧器工作8--10分钟后，观察烟囱冒烟情况，若没有黑烟，说明各系统比例合理，燃烧器运转正常，若有黑烟，则应调整燃烧器的风门，直至不冒黑烟时为止； 2 锅炉在运行中，当水位降到最低安全水位线时，电控箱能自动亮起危险 水位灯，并报警蜂鸣响，同时，启动水泵工作，这时应及时查看水泵是否按指令工作，止由于控制系统或水泵失误，影响正常运行； 3 锅炉在运行中，若观察不到水位计的水位线位置时，必须立即在水位计
