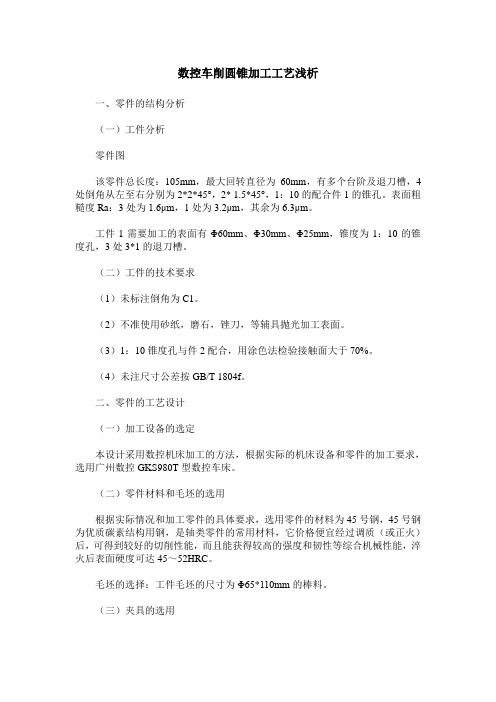

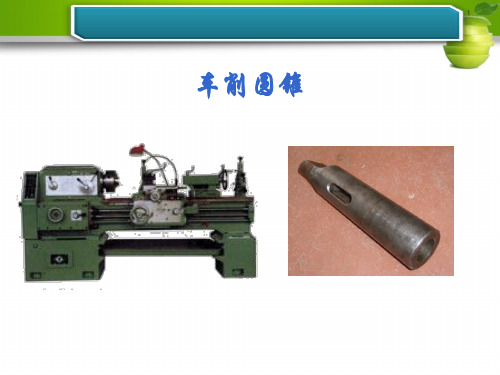

数控车削圆锥加工工艺浅析
一、零件的结构分析
（一）工件分析
零件图
该零件总长度：105mm，最大回转直径为60mm，有多个台阶及退刀槽，4处倒角从左至右分别为2*2*45°，2* 1.5*45°，1：10的配合件1的锥孔。表面粗糙度Ra：3处为1.6μm，1处为3.2μm，其余为6.3μm。
工件1需要加工的表面有Φ60mm、Φ30mm、Φ25mm，锥度为1：10的锥度孔，3处3*1的退刀槽。
（二）工件的技术要求
（1）未标注倒角为C1。
（2）不准使用砂纸，磨石，锉刀，等辅具抛光加工表面。
（3）1：10锥度孔与件2配合，用涂色法检验接触面大于70%。
（4）未注尺寸公差按GB/T 1804f。
二、零件的工艺设计
（一）加工设备的选定
本设计采用数控机床加工的方法，根据实际的机床设备和零件的加工要求，选用广州数控GKS980T型数控车床。
（二）零件材料和毛坯的选用
根据实际情况和加工零件的具体要求，选用零件的材料为45号钢，45号钢为优质碳素结构用钢，是轴类零件的常用材料，它价格便宜经过调质（或正火）后，可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能，淬火后表面硬度可达45～52HRC。
毛坯的选择：工件毛坯的尺寸为Φ65*110mm的棒料。
（三）夹具的选用
选用夹具时，通常考虑以下几点：
（1）尽量选用可调整夹具、组合夹具及其它通用夹具，避免采用专用夹具，以缩短生产准备时间。
（2）在成批生产时才考虑采用专用夹具，并力求结构简单。
（3）装卸工件要迅速方便，以减少机床的停机时间。
（4）夹具在机床上安装要准确可靠，以保证工件在正确的位置上加工。
选择使用三爪卡盘：是数控车床的通用卡具.三爪卡盘最大的优点是可以自动定心.夹持范围大，根据图样可知，所加工的零件为典型轴类零件中的圆锥套筒配合件，由于锥度孔与锥度轴之间的配合要求较高，故要求零件的同轴度也有较高要求。
（四）刀具的选择
刀具选择总的原则是：安装调整方便、刚性好、耐用度和精度高。在数控加工中刀具的选用直接关系到加工精度的高低，加工表面质量的优劣和加工效率的高低，数控加工刀具必须适应数控机床高速、高效和自动化程度高的特点与普通机床相比，数控加工时对刀具提出了更高的要求，不仅要求刚性好、精度高，而且要求尺寸稳定、耐用度高、断屑和排屑性能好，同时要求安装调整方便，满足数控机床的高效率。在本设计中所加工的零件的零件材料为45号钢，图样尺寸要求较高，故选择的刀具材料是硬质合金。根据每个工件的情况，来选取刀具，具体如下：
三、加工工艺方案
（一）工件工艺方案
1、确定工艺方案
采用三爪卡盘夹持Φ65外圆，棒料伸出卡盘外约65mm先加工左端外圆轮廓。然后掉头，棒料伸出约65mm加工右端外圆轮廓和内圆锥孔和内阶孔。
2、工具的准备
200mm卡尺，深度卡尺，25～50mm尺，35～50内径百分表，万能内角度尺。
3、工艺路线的的设计
（1）用1号刀进行轮廓的粗车和精车，采用轮廓粗车循环指令G71和精车
循环指令G70进行编程。
（2）用2号刀进行内锥度孔的粗加工，采用轮廓粗车循环指令G71进行编程。
（3）用3号刀进行内锥度孔的精加工，采用精车循环指令G70进行编程。
（4）用4号刀进行3X1退刀槽的加工。
4、切削用量
粗车轮廓时车削深度为1mm退刀量为0.5mm，进给量为1mm/r，主轴转速为800r/min；精车轮廓和内孔时进给量为0.15mm/r，主轴转速为1200r/mm。粗车完毕后，X向单边精车余量为0.2mm，Z向单边精车余量为0.2mm；车槽时进给量为0.15mm/r，主轴转速为600r/mm，车刀进入槽底部进给暂停2S。
5、工件原点
以装夹零件右端面与回转轴线交点为工件原点。
参考文献：
[1]李纯彬，吕春红.数控加工工艺性分析[J].河南机电高等专科学校学报，2005（05）
[2]南朝子.数控车削工艺与编程技巧[J].机械管理开发，2007（02）
数控车床零件的工艺分析及编程典型实例 更新日期：来源：数控工作室 根据下图所示的待车削零件，材料为45号钢，其中Ф85圆柱面不加工。在数控车床上需要进行的工序为：切削Ф80mm 和Ф62mm 外圆；R70mm 弧面、锥面、退刀槽、螺纹及倒角。要求分析工艺过程与工艺路线，编写加工程序。 图1 车削零件图 1.零件加工工艺分析 (1)设定工件坐标系 按基准重合原则，将工件坐标系的原点设定在零件右端面与回转轴线的交点上，如图中Op点，并通过G50指令设定换刀点相对工件坐标系原点Op的坐标位置（200,100） (2)选择刀具 根据零件图的加工要求，需要加工零件的端面、圆柱面、圆锥面、圆弧面、倒角以及切割螺纹退刀槽和螺纹，共需用三把刀具。 1号刀，外圆左偏刀，刀具型号为：CL-MTGNR-2020/R/1608 ISO30。安装在1号刀位上。 3号刀，螺纹车刀，刀具型号为：TL-LHTR-2020/R/60/1.5 ISO30。安装在3号刀位上。 5号刀，割槽刀，刀具型号为：ER-SGTFR-2012/R/3.0-0 IS030。安装在5号刀位上。 (3)加工方案 使用1号外圆左偏刀，先粗加工后精加工零件的端面和零件各段的外表面，粗加工时留0.5mm的精车余量；使用5号割
槽刀切割螺纹退刀槽；然后使用３号螺纹车刀加工螺纹。 (4)确定切削用量 切削深度：粗加工设定切削深度为3mm，精加工为0.5mm。 主轴转速：根据45号钢的切削性能，加工端面和各段外表面时设定切削速度为90m/min；车螺纹时设定主轴转速为250r/min。 进给速度：粗加工时设定进给速度为200mm/min，精加工时设定进给速度为50mm/min。车削螺纹时设定进给速度为 1.5mm/r。 2.编程与操作 (1)编制程序 (2)程序输入数控系统 将程序在数控车床MDI方式下直接输入数控系统，或通过计算机通信接口将程序输入数控机床的数控系统。然后在CRT 屏幕上模拟切削加工，检验程序的正确性。 (3)手动对刀操作 通过对刀操作设定工件坐标系，记录每把刀的刀尖偏置值，在运行加工程序中，调用刀具的偏置号，实现对刀尖偏置值的补偿。 (4)自动加工操作 选择自动运行方式，然后按下循环启动按钮，机床即按编写的加工程序对工件进行全自动加工。 Ｏ0001 程序代号 N005 G50 X200 Z100 建立工件坐标系 N010 G50 S3000 主轴最高转速限定为3000r/min N015 G96 S90 M03 主轴正转，恒线速设定为90m/min N020 T0101 M06 选择1号外圆左偏刀和1号刀补 N025 M08 冷却液开 N030 G00 X86 Z0 刀具快速定位至切削位置 N035 G01 X0 F50 车端面
