车工工艺学教案
车工工艺学教案
二、偏移尾座法
1、方法：在两顶尖之间车削外圆锥时，车鞍平行于主轴
车工工艺学教案
车圆锥 机械加工技术 授课人：王超箭

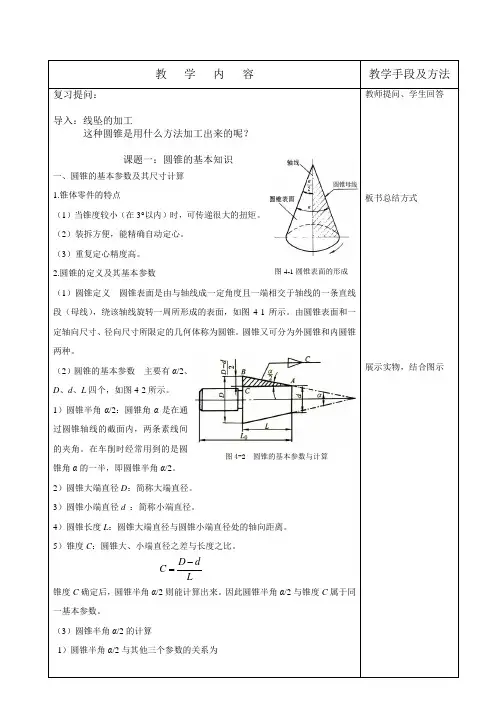

车圆锥 课题一车外圆锥面 教学目的：了解锥体的作用和技术要求 掌握车削圆锥面的方法 掌握锥度的检查方法 技能目标：圆锥面的加工及机床的调整 圆锥面的检测 一圆锥知识 1圆锥面的应用及特点 车削圆锥面：将工件车削成圆锥表面的方法称为车削圆锥面。在机器制造中被广泛采用。 例如，车床主轴前端锥孔、尾座套筒锥孔、锥度心轴、圆锥定位销等。 特点：当圆锥角较小(3°以下)时，可以传递很大的转矩，同轴度较高，能做到无间隙配合。 2 圆锥的各部分名称及尺寸计算 1）．圆锥表面和圆锥 圆锥表面与轴线成一定角度，且一端相交于轴线的一条直线段（母线），围绕轴线旋转形成的表面。 圆锥由圆锥表面与一定尺寸所限定的几何体。 2）．圆锥的基本参数 （1）圆锥角a 圆锥角α是在通过圆锥轴线的截面内，两条素线间的夹角。 （2）大端直径D 简称大端直径 （3）小端直径d 简称小端直径 （4）圆锥长度L 最大圆锥直径处与最小圆锥直径出的轴向距离。 （5）锥度C 圆锥大、小端直径之差与长度之比，C=（D-d）/L 3）、圆锥的各部分尺寸计算 1．圆锥半角a/2 tan(a/2)=（D-d）/2L 【D=d+2L+tan a/2 】 【d=D-2Ltan a/2 】 【L=(D-d)/2tan a/2 】
2. 锥度C C=（D-d）/L 【D=d+CL 】 【d=D-CL 】 【L=(D-d)/C 】 补充：圆锥半角在13°以内时可用此近似公式计算 a/2≈k×{（D－d）/L} ≈k×C 说明：k的取值与锥度有关 C<0.1 k=28.7° C=0.1～0.2 k=28.6° C=0.21～0.28 k=28.5° C=0.29～0.35 k=28.4° C=0.36～0.41 k=28.3° C=0.42～0.45 k=28.2° 例题:1已知大端D=51mm，小端d=48mm，长度L=24mm，这三个条件能不能计算得出圆锥半角tan a/2=？ 解：tan a/2=[(51-48)/2]/24=1.5/24=0.0625,查三角函数表 所以，圆锥半角a/2= 3.5763°=3°34’35” 例题2已知大端D=30mm,长度L=37mm，锥度C=1:19.254这三个条件能不能计算得出圆锥小端d=？圆锥半角tan a/2=? 解；d=D-CL=30-1:19.254x37≈30-0.052x37=28.076mm≈28.08mm tan a/2= Cx28.7°≈0.052x28.7°=1.4924°=1°29′31″
圆锥的测量方法的注意事项 圆锥的测量方法需要注意以下几个方面： 1. 选择合适的测量工具：测量圆锥的工具可以是卷尺、测角器、投影仪、三角板等。根据需要测量的精度和具体情况选择合适的工具。 2. 确定测量位置：圆锥的测量位置应该选择在其表面的平坦部分，避免选择在凸起或凹陷的地方，以免影响测量结果的准确性。 3. 精确定位：在进行测量之前，需要仔细调整测量工具，使其紧密贴合圆锥表面，以确保测量的准确性。 4. 测量直径：对于圆锥的直径测量，可以使用卷尺或投影仪进行，如使用卷尺进行测量时，需要将卷尺从圆锥底部的一点环绕到另一点，然后记录读数。使用投影仪时，将圆锥投影到测量器上，通过读取投影图像的数据得到直径。 5. 测量高度：测量圆锥的高度可以使用卷尺或测角器进行。对于卷尺测量，需要将卷尺沿着圆锥的侧面贴合，然后读取高度的数据。使用测角器时，将测角器放置在圆锥底面上，与相邻的两条边接触，然后读取高度的数据。 6. 测量角度：测量圆锥的角度可以使用测角器或三角板进行。对于测角器的使用，将测角器两侧的刃放置在圆锥底面上，然后读取角度的数据。使用三角板时，
需要将三角板放置在圆锥的边缘，使之与底面之间形成一个直角，并读取角度的数据。 7. 注意测量误差：在进行圆锥测量时，需要注意测量误差的存在。测量误差可以由多种因素引起，如测量工具的精度、操作的不准确等。为了减小误差的影响，可以多次测量取平均值、使用更加精确的测量工具等。 8. 定期校准测量工具：为了保证测量结果的准确性，需要定期校准测量工具。校准可以通过与已知标准进行比对或者使用校准设备进行。 总之，对于圆锥的测量方法，需要注意选择合适的测量工具、确定测量位置、精确定位、测量直径、测量高度、测量角度、注意测量误差和定期校准测量工具等方面。只有合理选择测量方法和保证测量准确性，才能得到更加可靠的测量结果。
圆锥在生活中的应用及原理 1. 圆锥的基本概念 圆锥是一个具有圆形底部和尖顶的几何体。它可以由一个直角三角形经过旋转 形成，也可以由一个直线沿着一个点移动形成。圆锥是一种常见的几何形状，广泛应用于生活中的各个领域。 2. 圆锥在建筑工程中的应用 •圆锥形的建筑物：有一些建筑物采用圆锥形状的设计，如教堂的尖顶、塔楼的圆顶等。圆锥形的建筑物在视觉上给人以稳定感和宏伟感，同时也能提供良好的结构支撑和抗风能力。 •圆锥形的灯塔：灯塔一般采用圆锥形状的设计，使得灯光能够向四面八方发散，提供更广泛的灯塔覆盖范围。同时，圆锥形状还能增强灯塔的结构稳定性，使其能够承受恶劣的海洋环境。 •圆锥形的拱门：在建筑中，圆锥形的拱门常常被用于桥梁、门廊等结构上。圆锥形拱门的设计既可以提供更好的支撑能力，同时也能增加建筑物的美观性。 3. 圆锥在交通工具中的应用 •圆锥形的汽车喇叭：许多汽车喇叭的扩音器采用圆锥形状的设计，这种设计可以使声音更好地传播出去。圆锥形状的扩音器可以将声音集中并扩大，从而提高驾驶员与周围行人的通信效果。 •圆锥形的船舶舰艇：许多船舶的船艏采用圆锥形状的设计，这种设计可以减轻船体的阻力，提高船的行驶速度。同时，圆锥形的船艏还能改善船的稳定性，提高抗风能力。 •圆锥形的雨水斗：在一些交通工具上，如汽车、自行车等，常常安装有雨水斗。为了增加雨水斗的接收面积，雨水斗往往采用圆锥形状的设计。圆锥形状的雨水斗可以更好地接收并储存雨水，防止雨水溅到乘坐者或行李上。 4. 圆锥在日常生活中的应用 •圆锥形的冰淇淋蛋筒：冰淇淋蛋筒的外形常常采用圆锥形状的设计。 这种设计不仅能够使冰淇淋更好地装在蛋筒中，还能增加冰淇淋的稳定性，防止融化。 •圆锥形的遮阳伞：许多遮阳伞的顶部采用圆锥形状的设计，这种设计可以更好地抵御风力的作用，提高遮阳伞的稳定性。同时，圆锥形状的设计还可以使遮阳伞的阴影范围更大，提供更好的遮阳效果。
圆柱与圆锥制作方法 圆柱与圆锥是常见的几何形体，它们在生活中有着广泛的应用，比如柱子、杯子、锥形帽等等。本文将介绍圆柱与圆锥的制作方法，包括材料准备、制作工具、制作步骤、注意事项等内容。 一、材料准备 制作圆柱与圆锥需要的材料有：木板、纸板、塑料板、金属板等。不同的材料会影响到制作的难度和成品的质量，因此在选择材料时需要根据具体情况进行考虑。同时，还需要准备一些辅助材料，比如胶水、胶带、钉子、锤子等。 二、制作工具 制作圆柱与圆锥需要的工具有：锯子、锉刀、刨子、切割刀、铅笔、尺子等。这些工具的选择也需要根据材料的不同进行考虑，比如木板需要使用锯子和刨子进行切削和修整，而纸板和塑料板则需要使用切割刀进行切割和削边。 三、制作步骤 1. 圆柱的制作 （1）准备木板或纸板，根据需要的大小和形状进行裁剪。 （2）用尺子和铅笔在板材上画出圆形的轮廓线。 （3）用锯子或切割刀沿着轮廓线将板材切割成圆形。 （4）用刨子或锉刀将圆形板材的边缘进行修整，使其光滑平整。 （5）将圆形板材弯曲成圆柱形，用胶水或胶带进行固定。 （6）如果需要，可以在圆柱的表面进行装饰和涂漆。
2. 圆锥的制作 （1）准备纸板或塑料板，根据需要的大小和形状进行裁剪。 （2）用尺子和铅笔在板材上画出圆锥的底面轮廓线和高度线。 （3）用切割刀沿着底面轮廓线将板材切割成圆形。 （4）沿着高度线将圆形板材剪成扇形。 （5）将扇形板材弯曲成圆锥形，用胶水或胶带进行固定。 （6）如果需要，可以在圆锥的表面进行装饰和涂漆。 四、注意事项 1. 制作圆柱和圆锥时需要注意板材的厚度和硬度，以免影响制作效果。 2. 在使用锯子和切割刀时需要注意安全，避免切伤手指。 3. 制作圆柱和圆锥时需要注意精度，尤其是在画轮廓线和弯曲板材时，需要保证精确度，否则会影响成品的质量。 4. 制作圆柱和圆锥时需要注意材料的选择和搭配，以保证成品的美观和实用性。 总之，制作圆柱和圆锥是一项有趣而有挑战性的手工活，只要掌握好材料、工具和制作步骤，就可以轻松制作出精美的成品。希望本文对读者有所帮助。
圆锥量规检定规程 圆锥量规是一种常用的测量工具，用于测量圆锥形零件的直径、锥度 等参数。为了保证测量结果的准确性，需要对圆锥量规进行定期的检定。下面介绍圆锥量规检定的规程。 一、检定前准备 1. 检定仪器：检定仪器应该是精度高、稳定性好的圆锥量规检定仪器。 2. 检定环境：检定环境应该保持干燥、清洁、无风、无震动。 3. 检定人员：检定人员应该熟悉圆锥量规的结构、使用方法和检定规程，具有一定的检定经验。 二、检定步骤 1. 外观检查：检查圆锥量规的外观是否完好，无损坏、变形、锈蚀等 情况。 2. 清洁：用干净的布擦拭圆锥量规表面，确保无灰尘、油污等杂质。
3. 检定直径：将圆锥量规放置在检定仪器上，调整仪器，使其与圆锥量规的直径相等。记录检定结果。 4. 检定锥度：将圆锥量规放置在检定仪器上，调整仪器，使其与圆锥量规的锥度相等。记录检定结果。 5. 检定圆锥度：将圆锥量规放置在检定仪器上，调整仪器，使其与圆锥量规的圆锥度相等。记录检定结果。 6. 检定角度：将圆锥量规放置在检定仪器上，调整仪器，使其与圆锥量规的角度相等。记录检定结果。 三、检定结果处理 1. 检定结果应该记录在检定记录表中，包括检定日期、检定人员、检定仪器、检定结果等信息。 2. 检定结果应该与圆锥量规的技术要求进行比较，判断是否合格。 3. 如果圆锥量规不合格，应该进行修理或更换。 四、检定周期
1. 圆锥量规的检定周期应该根据使用频率、使用环境、精度要求等因素进行确定。 2. 一般情况下，圆锥量规的检定周期为一年。 以上就是圆锥量规检定的规程，通过定期的检定，可以保证圆锥量规的测量结果准确可靠，提高生产效率和产品质量。
圆锥的结构特征及应用 圆锥是一种特殊形状的几何体，它由一个圆形底部和一个顶点连接的直线所形成。圆锥具有许多结构特征和广泛的应用。 首先，圆锥的结构特征是其底部是一个圆圈，并且所有的侧边都会汇聚到一个点，这个点被称为锥顶。根据锥顶与底部圆心的位置关系，可以将圆锥分为两种类型：直角圆锥和斜视圆锥。直角圆锥是当锥顶位于底部圆的正上方时得到的，而斜视圆锥指的是锥顶不在底部圆的正上方的情况。 其次，圆锥的应用非常广泛。以下是一些常见的圆锥应用： 1. 圆锥灯罩：圆锥形状可以使光线集中于一个点，因此常被用作灯罩。无论是家用台灯、办公室落地灯还是街头路灯，都可以看到圆锥形状的灯罩。 2. 圆锥桶：圆锥形状的桶在存储和运输领域应用广泛。由于圆锥结构的特点，可以减少液体在运输过程中的波动和溅出。 3. 圆锥形状的建筑物：圆锥结构可以提供更好的支撑力和稳定性，因此被广泛用于建筑物的设计中。例如，塔楼、钟楼和教堂尖顶等建筑物往往使用圆锥形状。 4. 圆锥形状的工具和设备：圆锥形状在各种工具和设备的设计中也有广泛的应用。例如，传统的漏斗就是一个典型的圆锥形状，可以将物质有序地倒入狭窄的
目标容器中。 5. 圆锥形状的器具：圆锥形状的器具在科学研究中也经常被使用。例如，研发纯净物质时需要进行离心处理，离心机中的离心管就是一个圆锥形状。 此外，圆锥的性质和特征还涉及到圆锥的表面积、体积等。圆锥的表面积由其底部圆的面积和其斜视面积之和组成。圆锥的体积可以通过一定的公式计算得出，公式为πr²h/3，其中r为圆锥底部圆的半径，h为锥顶到底部圆心的距离。 总结起来，圆锥是一个具有特殊结构特征的几何体，其底部是一个圆形，而顶点是通过直线与底部相连。圆锥的应用非常广泛，包括灯罩、桶、建筑物、工具、设备和器具等。圆锥的性质和特征包括表面积和体积，可以通过一定的公式计算得出。
ps制作圆锥的教程 PS渐变工具在绘图过程中起着很大作用，能够绘制出任意物体形状，那么如何使用渐变工具画一个圆锥呢?下面是店铺为大家整理的ps 制作圆锥的教程，仅供大家参考~ ps制作圆锥的教程如下： 1、打开Photoshop，选择【打开】→【新建】，新建一块500×400像素的画布点击【确定】。 2、点击右下角，新建一个图层。 3、点击左侧工具栏选择【矩形选框工具】，在图层中绘制出一个矩形。如图，我们已经成功在图层中间绘制出了一个矩形接下来我们选择【渐变工具】，并在属性栏选择【渐变编辑器】进行颜色调节。 4、如图，调节好颜色后点击【确定】。 5、按住Shift键不放，单击鼠标左键在矩形方框内画出一条直线后松开，如图矩形选框内已经被新选的渐变色填充好了。接下来进行自由变换将矩形变幻成一个三角形。 6、首先，我们按住快捷键Ctrl+D取消选区，然后再按Ctrl+T选择自由变换，把鼠标放在矩形图片上，单击右键，选择【透视】。 7、如图，向内拖动最上面的两个小图标到合适位置松开，如图，矩形已被成功变换成一个三角形。 8、接下来在工具栏内选择【椭圆形选框工具】，按快捷键Ctrl+将图片放大，然后在三角形底部画出一个大小合适的椭圆。然后再按快捷键Ctrl-将图片缩回到原来位置，将选框工具再次换成【矩形选框工具】，选择【添加到选区】。 9、使用矩形选框工具框出一个矩形，将整张图片框出，让下底边穿过椭圆直径位置，与椭圆直径相重合。然后按下快捷键Shift+Ctrl+I反选，再按Delete键删除反选区，最后再按下Ctrl+D 取消选区。 10、如图，圆锥已经成功呈现在我们的画布中啦。 11、如果嫌圆锥背景太单调，我们也是可以通过【渐变工具】进
试析圆锥的车削方法 摘要：在机床和工具中，有许多使用圆锥面配合的场合，它既有尺寸精度，又有角 度要求，因此，在车削中要同时保证尺寸精度和圆锥角度。本文介绍了圆锥面的几种车削 方法。 关键词：圆锥;车削方法;角度;精度 圆锥车削时，一般先保证圆锥角度，然后精车控制其尺寸精度。根据不同的情况，圆 锥的车削分多种方法。 一、車削外圆锥面 （一）转动小滑板法 转动小滑板法，是把小滑板按工件的圆锥半角α/2要求转动一个相应角度，使车刀 的运动轨迹与所要加工的圆锥素线平行。 车外圆锥面和内圆锥工件时，如果最大圆锥直径靠近主轴，最小圆锥直径靠近尾座， 小滑板应沿逆时针方向转一个圆锥半角α/2，反之则应顺时针方向转动一个圆锥半角 α/2。 转动小滑板法可以车削各种角度的内外圆锥，适用范围广，且操作简便，能保证一定 的车削精度，但由于小滑板只能用手动进给，故劳动强度较大，表面粗糙度也较难控制; 而且车削锥面的长度受小滑板行程的限制，它适用于加工圆锥半角较大且锥面不长的工件。 （二）偏移尾座法 偏移尾座法适用于加工锥度小、锥形部分较长的工件。 采用偏移尾座法车外圆锥面，须将工件装夹两顶尖间、把尾座向里（用于车正外圆锥面）或者向外（用于车倒外圆锥面）横向移动一端距离S后，使工件回转轴线与车床主轴 轴线相交一个角度，并使其大小等于圆锥半角α/2。由于床鞍进给是沿平行于主轴轴线的进给方向移动的，当尾座横向移动一端距离S后，工件就车成一个圆锥体。 用偏移尾座法车削圆锥时，尾座的偏移量不仅与圆锥长度L有关，而且还与两个顶尖 之间的距离有关，这段距离一般可近似看作工件全长L0。 偏移尾座法适宜于加工锥度小、精度不高、锥体较长的工件，因受尾座偏移量的限制，不能加工锥度大的工件。它可以采用纵向自动进给，使表面粗糙度Ra值减小，工件表面 质量较好。但因顶尖在中心孔中是歪斜的，接触不良，所以顶尖和中心孔磨损不均匀，不 能加工整锥体或内圆锥。 （三）仿形法
莫式圆锥量规 莫式圆锥量规是一种测量工具，用于测量圆锥形零件的直径和倾斜角度。它由一个可调节的锥形头和一个固定的支撑台组成，支撑台上有一个刻度盘，用于读取测量结果。以下是关于莫式圆锥量规的详细介绍。 一、莫式圆锥量规的结构 莫式圆锥量规主要由以下几部分组成： 1. 锥形头：由可调节的刀片和固定在底座上的锥形体组成，可以根据需要进行微调。 2. 支撑台：通常由金属制成，固定在底座上，并用于支撑待测物体。 3. 刻度盘：固定在支撑台上，用于读取测量结果。 二、莫式圆锥量规的使用方法 使用莫式圆锥量规时，首先需要将待测物体放置在支撑台上，并将刀片轻轻地压在物体表面上。然后，可以通过旋转刻度盘来读取直径和
倾斜角度等指标。需要注意的是，在进行测量时应该保持稳定，并确 保刀片与物体表面之间没有空隙。 三、莫式圆锥量规的优点 1. 精度高：莫式圆锥量规可以精确地测量圆锥形零件的直径和倾斜角度，其测量精度通常在0.01毫米以内。 2. 易于操作：莫式圆锥量规结构简单，使用方便，不需要特殊的技能 或培训即可进行测量。 3. 适用范围广：莫式圆锥量规可以用于测量各种类型的圆锥形零件， 包括机械、汽车、航空等领域中的零部件。 四、莫式圆锥量规的注意事项 1. 使用前应检查刀片是否完好，并确保刀片与物体表面之间没有空隙。 2. 在进行测量时应保持稳定，并避免外力干扰。 3. 使用后应将莫式圆锥量规放置在干燥通风处，并注意保养维护。 五、总结
莫式圆锥量规是一种精确可靠的测量工具，可以用于测量各种类型的圆锥形零件。它结构简单，易于操作，并具有高精度和广泛适用性等优点。在使用时，应注意保持稳定，并避免外力干扰，以确保测量结果的准确性。
