建筑工程双代号网络图基本概念与绘制
一、基本概念
1．网络图
完成一项计划（或工程），需进行许多工作（或施工过程）。

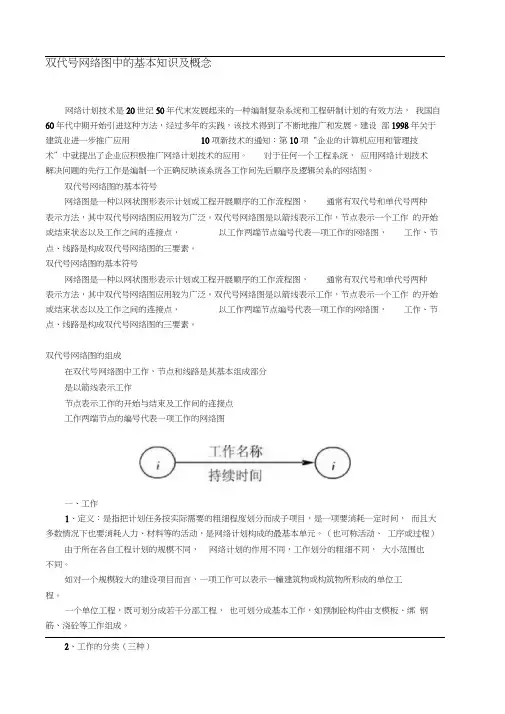

用一个箭杆表示一项工作，工作的名称写在箭杆上方，工作的持续时间写在箭杆下方，箭尾表示工作开始，箭头表示工作结束。箭头、箭尾衔接处画圆圈并编号，用箭尾、箭头的号码作为这项工作的代号，这种表示方法称为双代号法。
将所有工作（或施工过程）按顺序及相互关系从左向右画成网络状图形，称为网络图。
2．工作
工作（或施工过程）的划分根据需要可粗可细。
根据资源及时间的消耗，工作可分为：
工作——消耗时间，消耗资源。如扎筋、立模、浇混凝土等；
间歇——只消耗时间，不消耗资源，包括工艺间歇及组织间歇，如混凝土养护、油漆干燥、测量放样等。
虚工作——不消耗时间，也不消耗资源，仅为了表示工作间的逻辑关系而引入，用虚箭杆表示。
箭杆的长度一般可不按比例绘制（除时间坐标网络图
外），方向也可任意，但为了整齐箭头通常向右向下。
3．事件（节点）
表示（计划）工作开始、结束或连接关系，用圆圈表示，节点又分：
原始节点——表示一项计划开始；
结束节点——表示一项计划结束；
起点节点——表示一项工作开始；
终点节点——表示一项工作结束；
中间节点——一项计划中除原始、结束节点外都是中间节点，它既是紧前工作的终点节点，又是紧后工作的起点节点。
4．线路
从原始节点至结束节点经过的通道称为线路，一个网络计划有若干条线路，如：
图中有几条路线：
第一条：1—2—3—7—9—10 持续时间为10d；
第二条：1—2—3—5—6—7—9—10 持续时间为11d；
第三条：1—2—3—5—6—8—9—10 持续时间为10d；
第四条：1—2—4—5—6—7—9—10 持续时间为10d；
第五条：1—2—4—5—6—8—9—10 持续时间为9d；
第六条：1—2—4—8—10 持续时间为7d。
其中第二条的持续时间最长，为11d，可作为该工程的计划工期，该路线上的工作拖延或提前，整个工程的完成时间将发生变化，故称为“关键线路”，其余为非关键线路。
关键线路：持续时间最长的线路。
关键工作：关键线路上的工作，用粗黑线或双线表示。
关键线路的性质：
1）一个网络图有一条或几条关键线路，它们的持续时间相等；
2）关键线路在一定的条件下会转化；
3）关键线路上的工作为关键工作，非关键线路上也可能有关键工作，但至少有一项是非关键工作；
4）非关键工作有富裕时间—时差，可利用时差对计划间歇调整或优化。
工作、事件（节点）、线路称为网络图的三要素。
二、网络图的绘制
1．正确表示工作间的逻辑关系
逻辑关系：各工作在工艺上的先后顺序及施工组织圆圈的各工作间相互制约，相互依赖的关系。
下表中为常见的逻辑关系及表示方法：
1.双代号网络图的绘图规则
（1）不得有两个或两个以上的箭杆从同一节点出发且同时指向同一节点。表达工作间平行关系时，要引入虚工作。
(1)一个网络图只能有一个原始节点或一个结束节点。
如图12—6、12—7、12—8。
(2)在网络图中不得存在闭合回路。如图12—9。
(3)同一项工作在一个网络图中不能重复表达。如图12
—10、12—11。
(4)表达工作之间的搭接关系时不允许从箭杆中间引
出另一条箭杆，如图12—12。
(5)网络图中不允许出现双向箭杆和无箭头箭杆。如图
12—1。
(6)网络图的编号应自左至右，自上而下，保证箭尾编
号小于箭头编号，编号也可不连
续，以便以后修改补充。
（8）当网络图的某节点有多条引出箭杆或有多条箭杆同时指向某节点时，可采用母线法绘制。如图12—15。
（9）绘制网络图时，应避免箭杆交叉。不可避免时可用过桥法或断线法。
（10）平行搭接的工作，在双代号网络图中，应分段表示。
如钢筋加工与钢筋绑扎分三段施工，可画成：
也可画成：
（11）网络图应条理清楚，布局合理，最好以水平及垂直线条为主，如图12—18。
（12）比较大的项目，为方便绘制，可将网络图分成几部分绘制，然后拼接，分段应在箭杆和节点较少处，注意分段处节点编号一致。如图12—19。
