汽车仪表板及其制造工艺
延锋伟世通汽车饰件系统有限公司武文光仪表板是汽车中非常独特
的部件，集安全性、功能性、舒适性与装饰性於一身。除了
要求有良好的刚性及吸能性，人们对其手感、皮纹、色泽、色调的要求也愈来愈高。仪表板因其得天独厚的空间位置，使愈来愈多的操作功能分布於其中，除反映车辆行
驶基本状态外，对风口、音响、空调、灯光等控制也给予行车更多的安全和驾驶乐趣。因此，在汽车中，仪表板是非常独特的集安全性、功能性、舒适性与装饰性於一身的部件。首先，它需要有一定的刚性以支撑其所附的零件在高速和振动的状态下保证正常工作；同时又需要有较好的吸能性使其在发生意外时减少外力对正、副驾驶员的冲击。随着人们对车的理解愈来愈超出其功能，对仪表板的手感、皮纹、色泽、色调也逐渐成为评判整车层级的重要标准。仪表板通常包含仪表板本体（壳体）、仪表、空调控制系统、风道/风管、出风口、操作面板、开关、音响控制系统、除霜器、除雾器、手套箱、左盖板、饰板等零件。大部分仪表板还包含：储物盒、驾驶员侧手套箱、扬声器等饰件和时钟、金属加强件、烟灰盒、点烟器、杯托等功能性零件；部分中高档
汽车设计有卫星导航系统、手机对讲系统、温度传感系统等高端产品。
仪表板的分类
仪表板按安全性可分为无气囊仪表板和附气囊仪表板（针对副驾驶）。目前国内只有少数中高档次的轿车配备气囊仪表板，随着人们对安全性的重视，客户对附气囊仪表板需求加大，主机厂也将此作为买点之一。气囊打开在保护乘客的同时，也可能伤害乘客，尤其是儿童。因此，国际上部分新车型的仪表板气囊已开始加装开关。为气囊的正常开启，在气囊上方多设计有气囊盖板，在其打开时释放气囊。但其与仪表板匹配处存在可视装接线，影响整车美观。为此，近年愈来愈多车型的仪表板设计为无缝气囊仪表板。既能保证气囊正常开启，又无可视装接线。
仪表板按舒适性可分为硬塑仪表板、吸塑仪表板和半硬泡软质仪表板。仪表板本体以注塑工艺制成的为硬塑仪表板，因其工艺简单、投资低等优势而被广泛应用，尤其是中低档车。其中有局部或全部涂装饰漆或软触漆，以改善外观、增加色调或提高质感。吸塑仪表板是在注塑或压制骨架外吸附并粘结或在注塑时复合表皮，使其外观有皮质感。半硬泡软质仪
第 1 页共
5 页
表板是在表皮和骨架之间填充有聚氨酯泡沫，既提高触感又增加吸收能量的能力。目前半硬泡软质仪表板的表皮主要有真空热成形表皮和搪塑表皮。前者是传统的仿真皮工艺制成；後者在近年因其花纹均匀、无内应力、设计宽容度高等特点被广泛应用，并得到客户高度认可，将成为中高档车主导。
按驾驶方向仪表板可分为方向盘左置仪表板和右置仪表板。在英联邦国家和日本为左
侧通行、右侧驾驶，使用方向盘右置仪表板；其它国家反之。
仪表板生产的主要工艺
针对不同仪表板，涉及的工艺及流程也有较大差异，可粗略归纳为以下几种：
-硬塑仪表板：注塑（仪表板本体等零件）→ 焊接（主要零件）→ 装配（相关零件）；
-半硬泡仪表板：注塑/压制（仪表板骨架）→ 吸塑（表皮与骨架）→ 切割（孔及边）→ 装配（相关零件）；
-半硬泡仪表板：注塑（仪表板骨架等零件）
真空成形/搪塑（表皮）→ 发泡（泡沫层）→ 切割（边、孔等）→ 焊接（主要零件，如需要）→ 装配（相关零件）
具体涉及的主要工艺如下：
注塑工艺
将乾燥後塑料粒子在注塑机中通过螺杆剪切和料桶加热熔融後注入模具中冷却成形，是仪表板制造应用最广泛的加工工艺，用来制造硬塑仪表板本体、吸塑和软质仪表板的骨架及其它大部分相关零件。硬塑仪表板材料多使用PP，仪表板骨架的材料主要有PC/ABS、PP、SMA、PPO（PPE）等改型材料。其它零件则根据作用、结构和表观要求的不同另选择ABS、PVC、PC、PA 等材料。注塑工艺在四、五十年代迅速兴起後，得到了大力发展，经过在设备、模具上的不断增加、改造、选装不同用途的设备，使注塑工艺形成多种分工艺：如气辅注塑、顺序阀注塑、复合注塑、嵌件注塑、双色注塑、二次注塑等。
-气辅注塑是气体辅助注塑的简称，发明於八十年代初，推广於九十年代，是将熔融塑料粒子注入模具的同时注入一定量的惰性气体，并通过气路、结构的设计和工艺控制使零件的特定区域形成中空结构的注塑工艺。中空结构的形成增强了零件的机械性能的同时减少了零件壁厚，改善零件外观，降低了材料成本和成形周期。因此该工艺不仅在汽车制造业得以应用，在家电制造业得到长足的发展，主要应用於结构件，尤其是有外观要求的结构件。近年用水代替惰性气体的研究与应用也取得了一定成果；
第 2 页共
5 页
-顺序阀注塑：在九十年代由附有热流道模具的注塑演化而来，是通过与设备连
锁的阀门，控制模具热流道的不同浇口的开闭，从而控制料流的注塑工艺。该工艺适於薄壁
长流程的产品，降低对设备锁模力的要求，优化表面质量，缩短成形周期；
-复合注塑是在注塑模的动模一侧放置与模具形状吻合或无形状的片材後注塑
成
形，使产品具有两层的结构同时有模具赋予的形状。其优点是减少了加工工序，产品表观质
量好，零件间粘结力强。因其有形状片材在与模具配合时需精密控制，而无形状的平面片材
需达到零件拉伸要求。因此该工艺在仪表板制造中应用?围很少，而在门内饰板和装饰
板/ 条有一定的应用；
-嵌件注塑在家电业较普及，在仪表板生产中各电器开关的制造均采用该工艺。它是将需嵌於注塑件的金属零件在注塑前置於模具内，注塑後熔融的塑料将其部分包覆成为零件；
-双色注塑：在双色注塑机上，在同一生产周期内向专门的注塑模内同时/先後注射
不同颜色/种类的原料，使产品具有不同的外观/性能，但因其在设备和模具的巨大投资而逐
渐被二次注塑取代。二次注塑就是注塑零件为嵌件的嵌件注塑，主要应用於机械性能和外观要求较高的零件，材料选择是该工艺的关键。
真空热成形工艺
该工艺将表皮片材加热到玻璃点软化温度，在密闭的型腔内加注气体使其得到一定拉伸，进而以真空吸附於有温控模具冷却并得到产品。主要用於仪表板表皮和外观要求高的零
件生产，材料主要为PVC/ABS。因环保的要求，八十年代开始新材料的研发，近年TPO
和TPU在欧、美、亚都有一定的应用。
搪塑工艺
将粉末原料均匀撒布於加热的模具表面，使其熔融并保持一定时间，使物理、化学双
重反应充分进行後冷却定性，得到模具形状的产品。不同的加热方式对产品质量、模具寿命
等起决定作用，主要有风加热、油加热和砂加热等方式。该工艺主要用於高档车仪表板等手感、视觉效果要求高的产品。目前材料主要是PVC，也是基於环保要求，TPO、TPU 等
材料的开发基本完成，等待产品的验证阶段。
发泡工艺
将聚醚和异氰酸酯充分混合後注入模具的表皮与骨架中间、交联固化，在其间形成要求形状泡沫的加工工艺，泡沫连接了表皮与骨架，又改善零件的手感。该工艺是软质仪表板
第 3 页共
5 页
生产的必须工艺，分开模浇注和闭模浇注。
-开模浇注是在模具开启状态下将发泡料浇於表皮内侧，然後放置骨架、关闭模具，使其交联固化，该工艺宽容性高，设计自由度大；
-闭模浇注是在模具中放好的表皮与骨架之间注入发泡料，使其交联固化的发泡工艺，该工艺的工艺稳定性好，设备投入低，但设计难度大。
油漆工艺
油漆工艺是在零件表面喷涂油漆，使油漆在与基材反应的同时自身交联固化形成漆膜。油漆有单组份油漆和双组份油漆；基材有金属和塑料件之分，仪表板制造多指塑料件，塑料件又分极性和非极性材料。极性材料多可直接喷涂，如ABS、PVC/ABS等；非极性材料需预处理或喷底漆，火焰处理和等离子处理等预处理技术也日臻成熟。对仪表板零件进行油漆主要是改善外观，根据主要不同由有装饰漆和软触漆之分。软触漆不仅改善外观，而且大大改善手感，成为近年中高档车追求的工艺。
切割工艺
近年随着各种新工艺在切割中得到应用，切割工艺也向多元化发展，冷冲、热刀切割、冷刀切割、水刀切割、激光切割、铣切割在仪表板制造中发挥重要作用，并将很多设想成为可能。
-冷冲是利用上下金属模的剪切作用分割零件的传统切割工艺，发展趋势是将多工位通过模具和油路的设计向单工位集成；
-热刀切割是利用加热的刀具切割塑料零件的工艺，主要用於脆性材料或控制深度的切割；
-水刀切割利用高压水在细小的喷头释放，形成高压高速的水柱冲击产品使其断裂，并机器人带动高压水喷头移动形成切割的工艺。其优势是无需模具投入、多种产品共用、高柔性；
-激光切割是利用激光束携带的能量灼烧产品，机器人带动产品移动，形成切割的新兴的塑料切割工艺。主要应用於严格控制切割剩馀厚度的产品，目前主要是硬塑无缝气囊仪表板制造；
-铣切割是将金属加工工艺在解决高速灼烧和缠绕後应用於塑料的典型工艺。
焊接工艺
焊接工艺将两个相同或不同热塑性材料的零件，通过一定方式将其连接处熔融後重新
第 4 页共
5 页
交联形成一体的成形工艺。根据能量来源不同可分为超声波焊接、振动摩擦焊接、热风焊、热板焊等。
装配工艺
装配工艺是仪表板生产必不可少的工艺，通过卡角、螺丝、粘结、焊接等方法将各种零件组合在一起形成产品。根据装配方式不同，在生产管理上分为流水线装配和单工位装配。仪表板的生产中针对不同的零件和要求，还有很多工艺门类，如水转印、吹塑、植绒、电镀等，在仪表板的制造中起着不可或缺的作用。随着现有工艺经验的积累，各工艺门类日臻完善；科学技术的发展给新工艺的产生创造无限机会。两者的结合给仪表板工艺发展描绘美好蓝图，同时也给整车填色，满足消费者多元化和高性价比的要求。
第 5 页共
5 页
解密汽车仪表板材料及制造工艺 随着汽车在安全及环保性方面的发展，人们对汽车饰件在安全性及环保性方面的要求也越来越高；随着仪表板外形设计美观的要求，越来越多的仪表板采用无缝气囊门的外观设计，因此对汽车仪表板来说，一个好的仪表板不仅要有设计新颖美观的外形，舒适的手感，而且还需具有优良的老化性能及与乘客的良好相容性(优良的散发特性)。 由于PVC材料具有良好的手感和花纹成型性且材料成本低等优点，因此目前PVC搪塑仍是使用最广的仪表板表皮加工工艺，PVC粉料占据了搪塑成型工艺的绝大部分市场。由于PVC材料的玻璃化温度较高，材料在低温环境下发脆，易造成无缝气囊仪表板在低温状态爆破时，气囊区域PVC表皮碎裂而飞出，对乘客产生安全隐患，PVC在抗老化性、增塑剂迁移等方面也存在问题，因此出于安全及环保原因，目前各主机、饰件及材料生产厂商相继开发出了PVC的替代材料及工艺。 由此可见，随着环保要求的不断提高，与环境相容性较差的材料将逐渐被替代。今后，仪表板表皮材料将在以下性能上不断改进：优良的安全性能，低温性能；优良的老化性能，抗UV性能；易于循环使用；减小成雾性；材料无害性、与环境及人的相容性。 根据仪表板表皮性能这些发展要求，世界各主机、饰件及材料生产厂商不断开发出新的材料及成型工艺以满足表皮性能的发展要求，以下将对仪表板饰面表皮的一些性能优异的新材料及其成型工艺进行介绍。 搪塑成型工艺 搪塑工艺是当前一项成熟并使用广泛的成型工艺，其加工成型工艺简单，是目前应用最广的工艺。目前搪塑模可采用的皮纹也越来越广，如缝纫线(StitchLine)，主要的环保新材料有热塑性聚烯烃(TPO)、热塑性聚氨酯(TPU)粉料。 1.热塑性聚氨酯TPU 热塑性聚氨酯TPU结合了橡胶的物理机械性能，具有优良热塑性及工艺加工性。其优点有：是一种环保型的材料，可回收循环使用；具有优良的物理机械性能、可使用较薄的表皮厚度；良好的耐化学性、耐老化性、抗摩损性；TPU搪塑料无须添加增塑剂，其具有良好的气味及散发特性；优良的低温性能，在低温状态下保持着优良的弹性，玻璃化温度为-50℃。 TPU搪塑粉料分二种，一种为芳香族聚氨酯，另一种为脂肪族聚氨酯。芳香族聚氨酯由芳香族异氰酸脂MDI及聚醚组成，脂肪族聚氨酯由脂肪族异氰酸脂如HDI、IPDI和聚酯或丙烯酸聚醚组成。由于芳香族异氰酸脂存在不饱和键，易产生变黄及粉化现象，因此早期使用的芳香族TPU搪塑表皮表面需喷上涂层，以防止表皮变黄。目前开发的TPU搪塑粉料一般都是脂肪族体系，脂肪族聚氨酯具有优良的抗紫外线、耐光性，因此无须对表皮表面进行喷涂处理，但脂肪族TPU一般的加工性能及高成本却影响了TPU材料的推广。由于脂肪族TPU优良的耐光性及舒适的手感，其在中高端的产品上应有较好的应用前景。
汽车仪表板及其制造工艺 延锋伟世通汽车饰件系统有限公司武文光仪表板是汽车中非常独特 的部件，集安全性、功能性、舒适性与装饰性於一身。除了 要求有良好的刚性及吸能性，人们对其手感、皮纹、色泽、色调的要求也愈来愈高。仪表板因其得天独厚的空间位置，使愈来愈多的操作功能分布於其中，除反映车辆行 驶基本状态外，对风口、音响、空调、灯光等控制也给予行车更多的安全和驾驶乐趣。因此，在汽车中，仪表板是非常独特的集安全性、功能性、舒适性与装饰性於一身的部件。首先，它需要有一定的刚性以支撑其所附的零件在高速和振动的状态下保证正常工作；同时又需要有较好的吸能性使其在发生意外时减少外力对正、副驾驶员的冲击。随着人们对车的理解愈来愈超出其功能，对仪表板的手感、皮纹、色泽、色调也逐渐成为评判整车层级的重要标准。仪表板通常包含仪表板本体（壳体）、仪表、空调控制系统、风道/风管、出风口、操作面板、开关、音响控制系统、除霜器、除雾器、手套箱、左盖板、饰板等零件。大部分仪表板还包含：储物盒、驾驶员侧手套箱、扬声器等饰件和时钟、金属加强件、烟灰盒、点烟器、杯托等功能性零件；部分中高档 汽车设计有卫星导航系统、手机对讲系统、温度传感系统等高端产品。 仪表板的分类 仪表板按安全性可分为无气囊仪表板和附气囊仪表板（针对副驾驶）。目前国内只有少数中高档次的轿车配备气囊仪表板，随着人们对安全性的重视，客户对附气囊仪表板需求加大，主机厂也将此作为买点之一。气囊打开在保护乘客的同时，也可能伤害乘客，尤其是儿童。因此，国际上部分新车型的仪表板气囊已开始加装开关。为气囊的正常开启，在气囊上方多设计有气囊盖板，在其打开时释放气囊。但其与仪表板匹配处存在可视装接线，影响整车美观。为此，近年愈来愈多车型的仪表板设计为无缝气囊仪表板。既能保证气囊正常开启，又无可视装接线。 仪表板按舒适性可分为硬塑仪表板、吸塑仪表板和半硬泡软质仪表板。仪表板本体以注塑工艺制成的为硬塑仪表板，因其工艺简单、投资低等优势而被广泛应用，尤其是中低档车。其中有局部或全部涂装饰漆或软触漆，以改善外观、增加色调或提高质感。吸塑仪表板是在注塑或压制骨架外吸附并粘结或在注塑时复合表皮，使其外观有皮质感。半硬泡软质仪 第 1 页共 5 页
汽车仪表板的设计与分析研究 在车身装饰中，仪表板不仅能够保证汽车安全行驶，而且还具有一定的装饰性。作为集功能性、安全性和装饰性为一体的汽车部件，要使其功能性充分地发挥出来，且具有较高的审美价值，就要对仪表板优化设计。本论文针对汽车仪表板的设计进行研究。 标签：汽车仪表板；设计工艺；整体优化 中国的人民生活水平日益提高，汽车购买量越来越大，对汽车的质量要求也越来越高，特别对汽车的美观度具有较高的要求。随着汽车市场竞争力的加大，汽车企业对售后的配套服务更为注重，汽车设计成为突出产品差异的主要方式。在汽车设计中，仪表板的装饰性备受关注，其生产工艺决定了功能效用。作为汽车设计中的核心部件，仪表板设计的优化对提高汽车的质量和整体视觉效果极为重要。 1 汽车仪表板的类型 汽车仪表板根据使用材料的不同可以划分为两种类型，即软饰仪表板（骨架、表层、缓冲层）、硬质仪表板。软饰仪表板的不同构成部分，所使用的制造材料也会有所不同。如果是轿车的仪表板，所使用的制造材料通常为聚氨基甲酸酯、聚丙烯塑料、ABS塑料聚合物等等。硬质仪表板在结构设计上简单，所采用的制造工艺为注塑成型，并不需要表皮材料。通常大型车辆的仪表板会采用硬质仪表板。随着新的科技成果用于汽车仪表板设计中，一些汽车会采用钢质仪表板。这种仪表板为冲压成型的钢板焊接而成，进行涂装后安装在汽车上[1]。美观起见，钢质仪表板的外层都会包上一层皮革。根据汽车仪表板的使用功能以及不同的车型对仪表板的用途有所不同，汽车仪表板还会根据汽车需要组装为不同形式的仪表板，诸如软包的仪表板、木质的仪表板，都是根据车型设计。 2 汽车仪表板的性能需求 汽车运行中通过操作仪表板完成汽车的各项功能，所以，仪表板被安装在汽车空间中较为特殊的位置，便于驾驶员在汽车行驶过程中完成各种控制操作。由于仪表板所处汽车空间位置关乎到汽车的美观，因此，在进行仪表板设计中，为了满足其性能需求需要优化设计。首先，在汽车仪表板材料的选择上，要从健康的角度考虑使用低污染材料，特别是含有有毒化学成分的材料要杜绝使用。其次，汽车仪表板的结构设计要具有良好的稳定性。从仪表板安装的位置来看，由于阳光照射以及汽车的发动机散热，都有可能导致环境温度升高而引起仪表板的结构变形，因此，要在仪表板结构设计上，注重单元结构空间设计，保证结构稳定。在此，为了保障仪表板在汽车运行中能够稳定运行而不会受到冲击，需要仪表板具有良好刚性、足够的强度，能够支撑仪表板上各种设备的负荷[2]。 3 汽车仪表板的设计
汽车内饰件的搪塑成型工艺 面对竞争日益激烈的汽车市场和对产品质量要求越来越高的汽车用户,各大汽车制造商日益关注相关零部件的制造工艺技术,汽车内饰成型工艺备受关注。汽车仪表板与门内饰板是汽车内饰的重要组成部分,是汽车内饰产品新工艺、新技术发展的具体体现。目前汽车仪表板、门内饰板表皮的制造工艺类型有很多，其中搪塑发泡模的居多。 搪塑工艺主要优点表皮纹理清晰均匀，产品设计时不用考虑脱模角度，设计自由度大。下面给大家具体介绍下搪塑模具及产品的相关要点； 一、搪塑模具成型工艺： 根据数模，加上收缩率，减去皮纹层的厚度，数控加工出木模→在木模上贴上皮纹皮（贴皮引起模具上有拼缝）→翻出软的硅树脂模（有拼缝）→翻出硬的树脂主模型，并手工修掉拼缝→翻出硅树脂模→翻出电极阳模（为了导电，表面喷银粉，并布置电极）→电镀出搪塑模具外壳→加上支撑，形成搪塑模。 数控加工木模包皮纹皮浇注硅胶脱模环氧树脂脱模 电极阳模电镀出镍壳去除环氧树脂+精加工镍壳装于支架 二、搪塑模具的结构 搪塑模具一般由框架、镍盒、过渡盒、粉盒组成。图示如下：
三、搪塑表皮的成型工艺 搪塑表皮成型的工艺流程如下图所示： 1.首先将搪塑模具本体加热至230－250℃； 2.然后将模具与粉箱对合并夹紧（以防粉末露出），模具在上，粉箱在下； 3.模具和粉箱一起旋转至粉箱在上，模具在下，粉箱里的粉末这时落在模具里，在高
温的作用下，紧贴在模具的那一层就融化并相互粘在一起，然后继续旋转，使得模 具的每个角落都有粉末，且融化并粘在一起，直至形成的表皮厚度增加至符合要求 为止（一般的PVC的厚度为1。1mm），这时粉箱在下方，剩余的粉末又回到粉箱 里； 4.模具与粉箱分离，并移到冷却工位，用水或空气等对模具进行快速冷却至60－80℃ 时，人工扒下表皮。 四、搪塑设备的分类（按模具的加热方式分类） 1、气加热设备：价格最便宜。它是通过燃烧天然气或重油产生的热风来加热模具。它 有一个加热炉，整个模具置于炉子中加热。模具的温度控制较差，成品的合格率低，模具的寿命约为2万模次； 2、油加热设备:价格最贵。模具的加热和冷却都是通过油来进行的（分别是热油和冷油）， 模具各部分的温度可以根据需要分别控制，表皮质量好，模具的寿命高，约为2.5万模次，但设备系统复杂，昂贵。 3、沙加热设备：价格适中。模具加热是通过电加热沙子，沙子与模具背面接触加热模 具实现的，模具加热时可以旋转，这时沙子与模具各部分接触的时间长短可以调整，即模具各部分的温度可以根据需要来调整，表皮质量较好，模具的冷却是通过水来实现的，冷却速度较快，模具寿命为1.8－2万模次。 搪塑PVC表皮工艺在中高档轿车应用比较广泛，因搪塑模具的费用比较高，而且国内尚无搪塑模具的制作能力，需在国外开模，因此价格相比其他两种工艺较贵。 五、模具设计 根据产品的尺寸、形状及搪塑设备的容模尺寸等设计模具的尺寸及型腔数。如设计一模多腔、则必须充分考虑到型腔面寿命和固定、更换方便等。一般来说，型腔面之间的距离设
汽车仪表板（IP）开发指南 汽车仪表板设计方法 仪表板是汽车内饰中结构最为复杂 , 零部件数量最多的总成零件。仪表板的外观质量和风格决定了客户对整车内饰的评价，它包括了许多功能性的零件，如组合仪表、音响娱乐系统、各种电器开关、空调控制器等等零件，同时在仪表板设计上还涉及到许多安全法规的要求，如驾驶员可视区域的要求、头部撞击的要求、膝部撞击的要求等。所以仪表板的设计有着较高的设计难度。 一、仪表板零件简介 仪表板总成是汽车座舱系统(COCKPIT) 的重要组成部分，它包含的零部件种类和数量要看座舱系统的具体结构和对它如何划分，一般而言，仪表板总成由以下几部分组成： 1.仪表板本体，它是座舱系统的载体和框架。从触感上可分为硬塑 仪表板和软化仪表板。硬塑仪表板一般用于低价的家庭用车，如 CORSA 仪表板和秦川仪表板。为了提高仪表板的外观质量（大 型注塑件上易产生注塑缺陷）和触感，常常在仪表板的表面喷涂 软触漆。另一类是软化的仪表板，可以通过发泡材料在表皮和骨 架之间发泡，或是将带有泡沫背基的表皮复合到仪表板骨架上来 达到软化的效果。第一种方式可以制造形状复杂的仪表板，外观 和触感较好，但模具、设备的投入较大；第二种方式只适应于较 平坦的仪表板，泡沫的背基一般为3－4 毫米，但工艺简单，投入较少。 2.各种电器仪表、开关及音响娱乐系统。这些都是一些功能性的零 件，如组合仪表、车灯开关、收音机、保险盒、继电器盒等 3.通风系统，主要由空调机、空调控制器、各种风道和出风口组 成，提供汽车除霜除雾功能及车内环境温度控制。 4.副驾驶侧安全气囊，它是现代汽车必备的安全设备，通常气囊
吸塑仪表板和搪塑仪表板之比较 1、PU spray工艺环保（不知道是真是假，大家都这样说）； 2、设备投资少，占地少，不用投搪塑线，只要投净房（可控温湿度的)，储料设备、混料设备、喷枪，可以不投喷料机械人； 3、模具寿命比搪塑模长，模具成本分摊到单个零件上成本少； 4、转换颜色非常简单，零件颜色好控制，零件可以是任何颜色，搪塑表皮的颜色通常是深色的，搪塑工艺对零件的颜色影响很大； 5、工艺可控性比较高，很多搪塑无法实现的结构、特征都可以实现； 6、制造过程中没有加热过程，节能。不过，这种工艺也有工艺的缺陷，没有认真了解过。上海通用的林荫大道的仪表板和门板上饰板表皮都是用这种工艺生产的。相比之下IMG （阴模真空成型）好像有更多的优势。 PU Spray表皮工艺在国内算是比较新的工艺，在2005年才进入中国，目前国内OEM厂最新使用该工艺的是上海通用的林荫大道和上海大众的SKODA明锐的仪表板表皮。 (1) 和PVC搪塑比较，PU不含氯，对环境没有污染，要环保一些 (2) 模具恒温在65度左右，不经过搪塑高低温交变，PU喷涂的模具寿命是终身的 (3) 仪表板表皮可以实现双色效果 (4)工艺性强，圆角可以做到1.0～1.5 (5) PU表皮有极佳的低温爆破性能，这一点比PVC搪塑表皮要好很多 这种工艺的缺陷就是：表皮的厚度很难精确控制，厚度不太均匀，特别是倒扣很深的地方，这是设计必须考虑客服的问题。相对成本，应该比PVC Slush高一些，但也就高10％左右。 其实除了上述的优点之外, 其实下面的优点是更重要的: 1.PU从喷枪出来后是液态的, 附着在模具上, 而PVC或TPU的搪塑是将粉料在模具内融化到熔融状态,粘度还是相对很高,因此, PU 喷涂的表皮在模具皮纹的复现性上要好于搪塑表皮, 也就是皮纹的深度可以深一些. 可以更加接近于真皮的效果. 2.有于皮纹更深, 可以更好地吸收和反射光线, 从而可以降低表面的光泽度, 比搪塑表皮
汽车仪表板及其制造工艺 仪表板因其得天独厚的空间位置，使越来越多的操作功能分布于其中，除反映车辆行驶基本状态的仪表外，对风口、音响、空调、灯光等的控制也给予行车以更多的安全和驾驶乐趣。因此，在汽车中，仪表板是非常独特的集安全性、功能性、舒适性与装饰性于一身的部件。首先，它需要有一定的刚性以支撑其所附的零件在高速和振动的状态下保证正常工作；同时又需要有较好的吸能性使其在发生意外时减少外力对正、副驾驶员的冲击。随着人们对车的理解越来越超出其功能本身，对伸手可及、举目必望的仪表板，其手感、皮纹、色泽、色调也逐渐成为评判整车层级的重要标准之一。 仪表板的组成 仪表板通常包含的零件有：仪表板本体（壳体）、仪表、空调控制系统、风道/风管、出风口、操作面板、开关、音响控制系统、除霜器、除雾器、手套箱、左盖板、饰板等零件。大部分仪表板还包含有：储物盒、驾驶员侧手套箱、扬声器等饰件和时钟、金属加强件、烟灰盒、点烟器、杯托等功能性零件；部分中高档汽车设计有卫星导航系统、手机对讲系统、温度传感系统等高端产品。(如附图一)
仪表板的分类 按照安全性来分，仪表板可分为无气囊仪表板和附气囊仪表板（针对副驾驶）。目前国内只有少数中高档次的轿车配备气囊仪表板，随着人们对安全性的重视，客户对附气囊仪表板需求加大，主机厂也将此作为买点之一。而气囊打开在保护乘客的同时，也可能伤害乘客，尤其是儿童。因此，国际上部分新车型的仪表板气囊已开始加装开关。为气囊的正常开启，在气囊上方多设计有气囊盖板，在其打开时释放气囊。但其与仪表板匹配处存在可视装接线，影响整车美观。为此，近年越来越多车型的仪表板被设计为无缝气囊仪表板。既能保证气囊正常开启，又无可视装接线。 按照舒适性来分，仪表板可分为硬塑仪表板、吸塑仪表板和半硬泡软质仪表板（其剖面如图二）。仪表板本体为注塑工艺制成的仪表板为硬塑仪表板，因其工艺简单、投资低等优势而被广泛应用，尤其是中低档车。其中有局部或全部涂装饰漆或软触漆，以改善外观、增加色调或提高质感。吸塑仪表板是在注塑或压制骨架外吸附并粘结或在注塑时复合表皮，使其外观有皮质感。半硬泡软质仪表板是在表皮和骨架之间填充有聚氨酯泡沫，既提高触

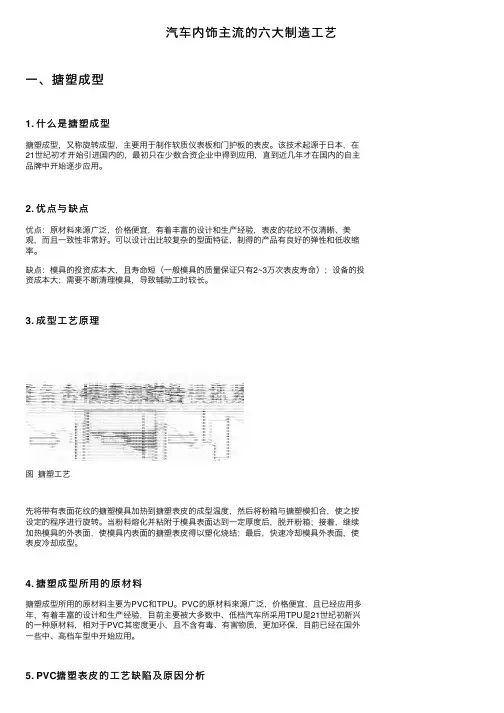

汽车内饰主流的六大制造工艺 随着汽车技术的快速发展，大量的新技术、新材料和新工艺在汽车上得到广泛应用尤其是对汽车内饰的精致性、舒适性和豪华性要求越来越高。而满足用户对汽车内饰的要求，更离不开汽车内饰的各种制造工艺。为此，今天小编针对当前汽车内饰的主流制造工艺及应用情况进行了介绍。 一、搪塑成型 1. 什么是搪塑成型 搪塑成型，又称旋转成型，主要用于制作软质仪表板和门护板的表皮。该技术起源于日本，在21世纪初才开始引进国内的，最初只在少数合资企业中得到应用，直到近几年才在国内的自主品牌中开始逐步应用。 2. 优点与缺点 优点：原材料来源广泛，价格便宜，有着丰富的设计和生产经验，表皮的花纹不仅清晰、美观，而且一致性非常好。可以设计出比较复杂的型面特征，制得的产品有良好的弹性和低收缩率。 缺点：模具的投资成本大，且寿命短（一般模具的质量保证只有2~3万次表皮寿命）；设备的投资成本大；需要不断清理模具，导致辅助工时较长。 3. 成型工艺原理 图搪塑工艺 先将带有表面花纹的搪塑模具加热到搪塑表皮的成型温度，然后将粉箱与搪塑模扣合，使之按设定的程序进行旋转。当粉料熔化并粘附于模具表面达到一定厚度后，脱开粉箱；接着，继续加热模具的外表面，使模具内表面的搪塑表皮得以塑化烧结；最后，快速冷却模具外表面，使表皮冷却成型。
