2018年上海市浦东新区高考物理一模试卷
一、单项选择题（共40分，1-8题每小题3分，9-12题每小题3分．每小题只
有一个正确选项）
1．（3分）量度物体惯性大小的物理量是（）
A．质量B．体积C．密度D．速度
2．（3分）如图所示为某电场中的一条电场线，若A、B两点的场强大小分别为
E A、E B，电势分别为φA、φB，则可以推断一定有（）
A．φA＜φB B．φA＞φB C．E A＞E B D．E A＜E B 3．（3分）如图所示为两列频率相同的水波在某时刻的干涉图样，图中实线表示波峰，虚线表示波谷。则（）
A．a、b、c三点都是振动加强点
B．a、b、c三点都是振动减弱点
C．a、b是振动加强点，c是振动减弱点
D．a是振动加强点，b、c是振动减弱点
4．（3分）在真空中，有两个相距为r的等量同种点电荷，电量都是Q，则在它们连线中点处电场强度的大小为（）
A．0B．k C．k D．k
5．（3分）某同学在“用DIS测定位移和速度”的实验中得到小车的s﹣t图象如图中实线所示，虚线为1.0s末图象的切线，则由图象可知小车（）
A．1.0﹣1.5s内平均速度大小为0.6m/s
B．1.0s末瞬时速度大小为0.2m/s
C．做匀速直线运动
D．做匀加速直线运动
6．（3分）图中O点为单摆的固定悬点，现将摆球（可视为质点）拉至A点，此时细线处于张紧状态，释放摆球，摆球将在竖直平面内的A、C之间来回摆动，摆动到A点时用激光烧断细绳，则摆球（）
A．加速度沿图中1所示方向
B．沿图中2所示方向做自由落体运动
C．加速度沿图中3所示方向
D．沿图中4所示方向飞出
7．（3分）甲、乙两颗人造卫星绕地球做匀速圆周运动，其质量m甲=2m乙，轨
道半径r
甲=0.5r
乙
，则甲、乙两颗卫星所受万有引力的大小之比为（）
A．4：1B．1：4C．8：1D．1：8
8．（3分）如图所示为某质点做简谐运动的振动图象，由图可知（）
A．2s末质点速度为0
B．4s末质点速度沿x轴正方向
C．1s～2s内质点做加速运动
D．3s～4s内质点加速度逐渐增大
9．（4分）如图所示，P为固定的正点电荷，实线是其电场的电场线．一带电粒子q（重力不计）进入该电场后沿虚线运动，v a、v b分别是q经过a、b两点
时的速度．则（）
A．q带正电，v a＞v b B．q带负电，v a＞v b
C．q带正电，v a＜v b D．q带负电，v a＜v b
10．（4分）如图所示，一条形磁铁N极朝下，向下靠近闭合线圈时（）
A．磁铁与线圈相互排斥，通过R的感应电流方向从a到b
B．磁铁与线圈相互吸引，通过R的感应电流方向从a到b
C．磁铁与线圈相互排斥，通过R的感应电流方向从b到a
D．磁铁与线圈相互吸引，通过R的感应电流方向从b到a
11．（4分）如图所示电路中，电源电动势为E，内阻为r，R0为定值电阻。当滑动变阻器的滑片P由a端向b端滑动时（）
A．电压表、电流表的示数均增大
B．电压表、电流表的示数均减小
C．电压表的示数增大，电流表的示数减小
D．电压表的示数减小，电流表的示数增大
12．（4分）在深井里的同一点以相同的初动能将两个质量不同的物体竖直向上抛向井口，选取地面为零势能面，不计空气阻力，在它们各自达到最大高度
时，下列说法中正确的是（）
A．质量大的物体势能一定大
B．质量小的物体势能一定大
C．两个物体的势能一定相等
D．两个物体的势能可能相等
二、填空题（共20分）
13．（4分）磁通量是用来描述的多少的物理量，其单位是．14．（4分）如图所示，滑块从h=0.2m高处的a点由静止开始经光滑曲面ab，滑入水平轨道bc，最终停在c点，滑块在bc段匀减速运动的时间为t=3s．则滑块经过b点时速度大小为m/s，bc间距离为m．（g=10m/s2）
15．（4分）如图所示，甲、乙两个质量相同的小球分别被两根细绳悬于等高的
悬点，绳长L
甲=2L
乙
，现将细绳拉至水平后由静止释放小球，则甲、乙两球通
过最低点时动能大小之比为；角速度大小之比为．
16．（4分）如图所示，平板车上有B、C两块夹板，被三根收缩的弹簧与车底板A两两连接在一起，共同夹住一个质量为m=1kg的光滑圆柱体．若平板车在水平面上向右做匀速直线运动，则B、C两块夹板对圆柱体作用力的合力方向为；若平板车在水平面上向右做匀加速直线运动，加速度大小为a=7.5m/s2，则A、B、C对圆柱体作用力的合力大小为N．（g=10m/s2）
17．（4分）在电场中放置一光滑绝缘水平桌面，沿桌面上x轴方向电势分布如图中实线所示．有一质量m=4×10﹣2kg、电量q=2×10﹣6C的带正电小球，以v0=2m/s的初速度在x0=﹣3m处沿x轴正方向运动．则小球从开始运动到动能最大时电场力所做的功为J；当小球速度为零时其位置坐标为m．
三、综合题（共40分）注意：第19、20题在列式计算、逻辑推理以及回答问
题过程中，要求给出必要的图示、文字说明、公式、演算等．
18．（10分）“用DIS测电源电动势和内电阻”的实验电路如图（甲）所示，图（乙）是某同学某次实验得到的U﹣I 图线．
（1）实验中电压传感器“红、黑”接线应分别接在电路中和位置（从“1、2、3、4”中选填）．闭合S前，R的滑动端应滑至端（选填“左”
或“右”）．
（2）由图（乙）实验图线的拟合方程可得，该电源电动势E=V，内阻r=Ω．
（3）根据实验测得的I、U数据，若令y=IU，x=I，则由计算机拟合得出的y﹣x 图线应是图（丙）中的（选填“a”、“b”或“c”），其余两条图线分别是令y=IE和y=I2r得出的．
（4）根据第（2）问中得到的电源电动势和内阻的值，推测图（丙）中A点的坐标最接近
（A）（1，3）（B）（1，9）
（C）（3，3）（D）（3，9）
19．（15分）如图所示，一足够长的水平轨道与半径为R=4m的竖直光滑圆弧形轨道BC底端相切，质量为m=1kg的木块在一大小为F=10N、方向与水平成α=37°角斜向上的拉力作用下，从轨道上的A点由静止开始运动，当木块到达B点即将进入圆轨道时，撤去拉力F．已知木块与水平轨道的动摩擦因数μ=0.5，AB间的水平距离为s=12m，sin37°=0.6，cos37°=0.8，g=10m/s2，求：
（1）木块到达B点时的速度v B大小及木块从A运动到B的时间t1；
（2）木块在C点时对轨道的压力N C大小；
（3）木块从离开C点到再次回到C点的时间t2．
20．（15分）如图所示，两金属杆AB和CD长均为L，电阻均为R，质量分别为3m和m．用两根质量和电阻均可忽略的不可伸长的柔软导线将它们连成闭合回路，并悬挂在水平、光滑、不导电的圆棒两侧．在图中虚线下方有足够深广的匀强磁场，磁感应强度大小为B，方向与回路平面垂直，此时，金属杆CD处于磁场中．现从静止开始释放金属杆AB，经过一段时间，AB尚未到达而即将到达磁场的上边界，其加速度已变为零（金属杆CD尚未离开磁场），这一过程中金属杆AB产生的焦耳热为Q．
（1）判断金属杆CD中的电流方向，并说明判断依据；
（2）金属杆AB刚到达磁场边界时的速度v1多大？
（3）此过程中金属杆CD移动的距离h和通过导线截面的电量q分别是多少？（4）通过推理分析金属杆AB进入磁场而CD尚未离开磁场可能出现的运动情况（加速度与速度的变化情况，只需文字说明，不需要计算）．
2018年上海市浦东新区高考物理一模试卷
参考答案与试题解析
一、单项选择题（共40分，1-8题每小题3分，9-12题每小题3分．每小题只
有一个正确选项）
1．（3分）量度物体惯性大小的物理量是（）
A．质量B．体积C．密度D．速度
【考点】31：惯性与质量．
【专题】31：定性思想；43：推理法；522：牛顿运动定律综合专题．
【分析】惯性是物体本身的一种基本属性，其大小只与质量有关，质量越大、惯性越大；惯性的大小和物体是否运动、是否受力以及运动的快慢是没有任何关系的．
【解答】解：惯性是物体本身的一种基本属性，惯性的大小只与质量有关，质量越大、惯性越大；惯性的大小和物体是否运动、是否受力以及运动的快慢都无关，所以质量是惯性大小的唯一的量度。故A正确，BCD错误。
故选：A。
【点评】本题考查惯性，关键是明确惯性是物体的固有属性，与物体的质量有关．加深理解惯性概念的几个方面：
（1）惯性是物体的固有属性之一，物体的惯性与其所在的地理位置、运动状态、时间次序以及是否受力等均无关，任何物体都具有惯性；
（2）惯性大小的量度是质量，与物体运动速度的大小无关，绝不是运动速度大、其惯性就大，运动速度小，其惯性就小；
（3）物体不受外力时，其惯性表现为物体保持静止或匀速直线运动的状态；受外力作用时，其惯性表现为运动状态改变的难易程度不同．
2．（3分）如图所示为某电场中的一条电场线，若A、B两点的场强大小分别为
E A、E B，电势分别为φA、φB，则可以推断一定有（）
A．φA＜φB B．φA＞φB C．E A＞E B D．E A＜E B
【考点】A7：电场线．
【专题】34：比较思想；4B：图析法；532：电场力与电势的性质专题．
【分析】顺着电场线方向电势逐渐降低．电场强度的大小由电场线的疏密表示，一条电场线无法判断电场线的疏密，就无法确定A、B两处场强的大小．
【解答】解：A、电场线方向是由A指向B，而沿着电场线的方向电势是降低的，所以一定有φA＞φB．故A错误，B正确。
CD、A、B两点所在的电场线是直线，电场强度的大小由电场线的疏密表示，一条电场线无法判断电场线的疏密，因此无法推断A、B两处场强的大小。故CD错误。
故选：B。
【点评】解决本题的关键是掌握电场线的两个物理意义：电场线的疏密表示电场强度的大小，电场线的方向表示电势的高低．
3．（3分）如图所示为两列频率相同的水波在某时刻的干涉图样，图中实线表示
波峰，虚线表示波谷。则（）
A．a、b、c三点都是振动加强点
B．a、b、c三点都是振动减弱点
C．a、b是振动加强点，c是振动减弱点
D．a是振动加强点，b、c是振动减弱点
【考点】F6：波的叠加；F7：波的干涉和衍射现象．
【专题】31：定性思想；43：推理法；51D：振动图像与波动图像专题．
【分析】频率相同的两列水波的叠加：当波峰与波峰、可波谷与波谷相遇时振动是加强的；当波峰与波谷相遇时振动是减弱的，从而即可求解。
【解答】解：由图可知，点a是波峰与波峰相遇，b点是波谷与波谷相遇，它们均属于振动加强点；
而c点都是波峰与波谷相遇，所以是振动减弱点。故C正确，ABD错误；
故选：C。
【点评】本题考查对波的叠加原理及规律的理解能力，两列波叠加振动加强时，等于两列波单独传播时振幅之和；注意振动加强点与振动始终加强的区别。
4．（3分）在真空中，有两个相距为r的等量同种点电荷，电量都是Q，则在它们连线中点处电场强度的大小为（）
A．0B．k C．k D．k
【考点】A6：电场强度与电场力；AA：电场的叠加．
【专题】22：学科综合题；31：定性思想；43：推理法；532：电场力与电势的性质专题．
【分析】根据点电荷的场强公式分别求出等量同种电荷在中点的电场强度，再根据场强的叠加进行合成．
【解答】解：根据可知，两个等量同种点电荷在中点产生的电场强度大小相等，方向相反，则合场强E=0．故A正确、BCD错误。
故选：A。
【点评】解决本题的关键掌握点电荷的场强公式，以及知道场强是矢量，合成分解遵循平行四边形定则．
5．（3分）某同学在“用DIS测定位移和速度”的实验中得到小车的s﹣t图象如图中实线所示，虚线为1.0s末图象的切线，则由图象可知小车（）
A．1.0﹣1.5s内平均速度大小为0.6m/s
B．1.0s末瞬时速度大小为0.2m/s
C．做匀速直线运动
D．做匀加速直线运动
【考点】1E：匀变速直线运动的位移与时间的关系；1I：匀变速直线运动的图像．【专题】32：定量思想；43：推理法；512：运动学中的图像专题．
【分析】位移时间图线的斜率表示速度，纵坐标对应位移的大小，从而即可求解．【解答】解：A、1.0﹣1.5s内平均速度为：=，故A
错误
B、在s﹣t图象中，斜率代表速度，故有：，故B
正确；
C、在s﹣t图象中斜率代表速度，根据图象可知，斜率越来越大，速度越来越大，
故C错误；
D、由于s﹣t图象不能确定曲线的特性，故无法判断小车的具体运动，故D错误故选：B。
【点评】分析清楚图象、由图象找出物体的路程与对应的时间、熟练应用平均速度公式即可正确解题．
6．（3分）图中O点为单摆的固定悬点，现将摆球（可视为质点）拉至A点，此时细线处于张紧状态，释放摆球，摆球将在竖直平面内的A、C之间来回摆动，摆动到A点时用激光烧断细绳，则摆球（）
A．加速度沿图中1所示方向
B．沿图中2所示方向做自由落体运动
C．加速度沿图中3所示方向
D．沿图中4所示方向飞出
【考点】37：牛顿第二定律．
【专题】31：定性思想；43：推理法；522：牛顿运动定律综合专题．
【分析】明确物体的受力和运动情况，知道小球摆到最高点时速度为零，烧断细绳后小球即不再受拉力作用．
【解答】解：由于球在A点时速度为零，此时烧断细绳后，小球只受重力作用，由静止开始下落，故小球做加速度为g的自由落体运动，故沿图中2的方向自由下落，故B正确，ACD错误。
故选：B。
【点评】本题考查受力分析以及牛顿第二定律的应用，要注意明确绳子的突变性，绳子在断开的瞬时张力即发生突变．
7．（3分）甲、乙两颗人造卫星绕地球做匀速圆周运动，其质量m甲=2m乙，轨
道半径r
甲=0.5r
乙
，则甲、乙两颗卫星所受万有引力的大小之比为（）
A．4：1B．1：4C．8：1D．1：8
【考点】4F：万有引力定律及其应用．
【专题】32：定量思想；4C：方程法；528：万有引力定律的应用专题．
【分析】已知它们的重力关系，和它们的轨道半径的大小关系，由万有引力定律即可求出它们受到的万有引力的大小关系．
【解答】解：设地球的质量为M，根据万有引力定律，卫星受到的万有引力为：F=
由于其质量m
甲=2m
乙
，轨道半径r
甲
=0.5r
乙
，则甲、乙两颗卫星所受万有引力的
大小之比为8：1，故C正确，ABD错误
故选：C。
【点评】该题考查万有引力定律的应用，解答的关键是要理解卫星到地球的球心的距离等于卫星的轨道半径．
8．（3分）如图所示为某质点做简谐运动的振动图象，由图可知（）
A．2s末质点速度为0
B．4s末质点速度沿x轴正方向
C．1s～2s内质点做加速运动
D．3s～4s内质点加速度逐渐增大
【考点】73：简谐运动的振动图象．
【专题】31：定性思想；43：推理法；51B：简谐运动专题．
【分析】根据位移时间图象的斜率等于速度，分析质点的速度变化情况，简谐运动机械能守恒，动能和势能之间相互转化．
【解答】解：A、由图可知，在第2s末质点在平衡位置处，此时质点的速度最大，故A错误。
B、在第4s末，质点刚刚从正方向的位移返回平衡位置，所以质点沿x轴负方向
运动，故B错误。
C、在1﹣2s内，图象的斜率增大，则速度增大，做加速运动，故C正确。
D、在3﹣4s内，图象的斜率增大，则速度增大，加速度逐渐减小，故D错误。故选：C。
【点评】由振动图象可以读出周期、振幅、位移、速度和加速度及其变化情况，知道简谐运动机械能守恒，难度不大，属于基础题．
9．（4分）如图所示，P为固定的正点电荷，实线是其电场的电场线．一带电粒子q（重力不计）进入该电场后沿虚线运动，v a、v b分别是q经过a、b两点时的速度．则（）
A．q带正电，v a＞v b B．q带负电，v a＞v b
C．q带正电，v a＜v b D．q带负电，v a＜v b
【考点】A6：电场强度与电场力；AG：电势差和电场强度的关系．
【专题】34：比较思想；4B：图析法；532：电场力与电势的性质专题．
【分析】根据粒子轨迹的弯曲方向可知粒子受到排斥力，从a到b的过程中，电场力对粒子做负功，可判断出速度的大小．
【解答】解：根据粒子轨迹的弯曲方向向左弯曲，可知粒子受到正点电荷的排斥力，则带电粒子带正电。从a到b的过程中，电场力对粒子做负功，粒子的速度减小，即有v a＞v b．故A正确，BCD错误。
故选：A。
【点评】本题是电场中的轨迹问题，首先根据轨迹的弯曲方向判断粒子所受的合力方向，再分析其他量的变化．
10．（4分）如图所示，一条形磁铁N极朝下，向下靠近闭合线圈时（）
A．磁铁与线圈相互排斥，通过R的感应电流方向从a到b
B．磁铁与线圈相互吸引，通过R的感应电流方向从a到b
C．磁铁与线圈相互排斥，通过R的感应电流方向从b到a
D．磁铁与线圈相互吸引，通过R的感应电流方向从b到a
【考点】DB：楞次定律．
【专题】31：定性思想；43：推理法；53C：电磁感应与电路结合．
【分析】先判断通过线圈的磁场方向及磁通量的变化，由楞次定律可判断电路中电流的方向及磁极间的相互作用．
【解答】解：由“来拒去留”可知，磁铁靠近线圈，则磁铁与线圈相互排斥；
由题目中图可知，当磁铁竖直向下运动时，穿过线圈的磁场方向向下增大，由楞次定律可知感应电流的磁场向上，则由右手螺旋定则可知电流方向从a经过R 到b。故A正确，BCD错误、
故选：A。
【点评】在判断电磁感应中磁极间的相互作用时可以直接利用楞次定律的第二种表示：“来拒去留”直接判断，不必再由安培定则判断线圈中的磁场，再由磁极间的相互作用判断力的方向．
11．（4分）如图所示电路中，电源电动势为E，内阻为r，R0为定值电阻。当滑动变阻器的滑片P由a端向b端滑动时（）
A．电压表、电流表的示数均增大
B．电压表、电流表的示数均减小
C．电压表的示数增大，电流表的示数减小
D．电压表的示数减小，电流表的示数增大
【考点】BB：闭合电路的欧姆定律．
【专题】31：定性思想；43：推理法；535：恒定电流专题．
【分析】当滑动变阻器的滑片P由a端向b端滑动时，外电路总电阻减小，根据闭合电路欧姆定律分析路端电压的变化，即可知道电压表的示数变化。变阻器Pa部分与R0并联，并联电阻增大，电压增大，即可知电流表示数的变化。【解答】解：当滑动变阻器的滑片P由a端向b端滑动时，外电路总电阻减小，根据闭合电路欧姆定律分析得知，干路电流增大，电源的内电压增大，路端电压则减小，电压表测量路端电压，则电压表的示数将减小。变阻器Pa部分与R0并联，并联电阻增大，电压增大，则由欧姆定律分析可知电流表示数增大。D符合。
故选：D。
【点评】本题是电路动态变化分析问题，关键是分析外电路总电阻的变化，再根据欧姆定律进行分析。
12．（4分）在深井里的同一点以相同的初动能将两个质量不同的物体竖直向上抛向井口，选取地面为零势能面，不计空气阻力，在它们各自达到最大高度时，下列说法中正确的是（）
A．质量大的物体势能一定大
B．质量小的物体势能一定大
C．两个物体的势能一定相等
D．两个物体的势能可能相等
【考点】6B：功能关系．
【专题】34：比较思想；4T：寻找守恒量法；52Q：功能关系能量守恒定律．【分析】不计空气阻力，物体在运动过程中机械能守恒，根据机械能守恒定律列式，再分析势能的关系。
【解答】解：不计空气阻力，物体在运动过程中只有重力做功，机械能守恒，对任一位置，都有E k+E p=E机；
由于两个物体各自的机械能守恒，所以它们到到最大高度时，动能为零，则此时重力势能等于E
；
机
因选取地面为零势能面，那么质量大的，机械能小，因此质量小的机械能大，则物体势能也一定大，故ACD错误，B正确。
故选：B。
【点评】本题要明确机械能守恒的条件，能熟练运用机械能守恒定律分析物体的动能和势能能的关系。
二、填空题（共20分）
13．（4分）磁通量是用来描述穿过某一平面的磁感线的多少的物理量，其单位是韦（伯）或Wb．
【考点】D7：磁通量．
【专题】31：定性思想；43：推理法；53D：磁场磁场对电流的作用．
【分析】磁通量是形象描述穿过某一个面的磁感线条数的物理量，在匀强磁场中，线圈与磁场垂直时，磁通量等于磁感应强度与线圈面积的乘积；其单位是韦伯．
【解答】解：磁通量是用来描述穿过某一平面的磁感线的多少的物理量，其单位是韦伯，简称韦，符号Wb，可以根据公式Φ=BScosθ导出其单位．
故答案为：穿过某一平面的磁感线；韦（伯）或Wb
【点评】本题应掌握磁通量可用穿过某一个面的磁感线条数形象表示，以及磁通量的单位．
14．（4分）如图所示，滑块从h=0.2m高处的a点由静止开始经光滑曲面ab，滑入水平轨道bc，最终停在c点，滑块在bc段匀减速运动的时间为t=3s．则滑块经过b点时速度大小为2m/s，bc间距离为3m．（g=10m/s2）
【考点】1D：匀变速直线运动的速度与时间的关系；1E：匀变速直线运动的位移与时间的关系；65：动能定理．
【专题】32：定量思想；4E：模型法；52D：动能定理的应用专题．
【分析】从a到b过程，根据动能定理列式求解到b点时的速度，再根据平均速度公式求解bc间距离．
【解答】解：从a到b过程，根据动能定理有：
mgh=mv2﹣0
解得：v===2m/s
b到c过程，根据平均速度公式有：bc间距离为：
x=t=×3m=3m
故答案为：2，3
【点评】本题主要考查了动能定理、运动学公式的应用，解决本题的关键是运用动能定理求解速度，运用动能定理解题时需确定合适的研究过程．15．（4分）如图所示，甲、乙两个质量相同的小球分别被两根细绳悬于等高的
悬点，绳长L
甲=2L
乙
，现将细绳拉至水平后由静止释放小球，则甲、乙两球通
过最低点时动能大小之比为2：1；角速度大小之比为：2．
【考点】48：线速度、角速度和周期、转速；65：动能定理．
【专题】34：比较思想；4T：寻找守恒量法；52D：动能定理的应用专题．【分析】根据动能定理得到小球的动能表达式，求得动能之比．根据角速度与线速度的关系v=ωr求角速度之比．
【解答】解：对于任意一球，根据动能定理得：mgL=mv2
解得小球通过最低点时动能大小为：E k=mv2=mgL∝L
所以甲、乙两球通过最低点时动能大小之比为2：1．
小球通过最低点时速度大小为：v=
角速度为：ω==
所以甲、乙两球通过最低点时角速度大小之比为：2．
故选：2：1，：2
【点评】本题关键是根据动能定理和运动学公式推导出线速度、角速度的表达式进行分析，要灵活运用比例法求解．
16．（4分）如图所示，平板车上有B、C两块夹板，被三根收缩的弹簧与车底板A两两连接在一起，共同夹住一个质量为m=1kg的光滑圆柱体．若平板车在水平面上向右做匀速直线运动，则B、C两块夹板对圆柱体作用力的合力方向为竖直向下；若平板车在水平面上向右做匀加速直线运动，加速度大小为a=7.5m/s2，则A、B、C对圆柱体作用力的合力大小为12.5N．（g=10m/s2）
【考点】29：物体的弹性和弹力；37：牛顿第二定律．
【专题】32：定量思想；49：合成分解法；522：牛顿运动定律综合专题．
【分析】平板车匀速运动时，圆柱体的合力为零，由平衡条件分析B、C两块夹板对圆柱体作用力的合力方向．
若平板车在水平面上向右做匀加速直线运动，由牛顿第二定律和合成法求A、B、C对圆柱体作用力的合力大小．
【解答】解：平板车匀速运动时，圆柱体的合力为零，圆柱体受到重力、A的支持力和B、C两块夹板对圆柱体作用力的合力，由平衡条件分析B、C两块夹板对圆柱体作用力的合力方向竖直向下．
若平板车在水平面上向右做匀加速直线运动，圆柱体的加速度水平向右，合力水平向右，设A、B、C对圆柱体作用力的合力为F，则F应斜向右上方．
由牛顿第二定律得：F=
代入数据解得：F=12.5N
故答案为：竖直向下，12.5
【点评】解决本题的关键是掌握平衡条件和牛顿第二定律，知道加速度方向与合力方向相同，理解牛顿第二定律的矢量性．
17．（4分）在电场中放置一光滑绝缘水平桌面，沿桌面上x轴方向电势分布如图中实线所示．有一质量m=4×10﹣2kg、电量q=2×10﹣6C的带正电小球，以v0=2m/s的初速度在x0=﹣3m处沿x轴正方向运动．则小球从开始运动到动能
最大时电场力所做的功为0.08J；当小球速度为零时其位置坐标为4或﹣4m．
【考点】AE：电势能与电场力做功；AG：电势差和电场强度的关系．
【专题】34：比较思想；4B：图析法；532：电场力与电势的性质专题．
【分析】根据x轴电势降低的方向分析电场强度的方向，判断电场力方向，从而确定动能最大的位置，再由W=qU求电场力做功．从开始到速度为零的过程，由动能定理求球速度为零时的位置坐标．
【解答】解：x轴上从0到﹣5m电势升高，则电场方向沿x轴正方向．从0到5m电势升高，则电场方向沿x轴负方向．带正电小球在x0=﹣3m处沿x轴正方向运动，受到向右的电场力，电场力做正功，动能增加．从0点向右运动的过程中，电场力向左，电场力做负功，小球的动能减小，所以小球在0点动能最大．则小球从开始运动到动能最大时电场力所做的功为
W=qU=q（φ3﹣φ0）=2×10﹣6×[0﹣（﹣4）]J=0.08J
设小球速度为零时其位置坐标为x．
根据动能定理得q（φ3﹣φx）=0﹣
可得φx=4V，对应的位置为x=4m
根据对称性知，小球速度为零时另一个位置坐标为﹣4m．
故答案为：0.08；4或﹣4．
【点评】解决本题的关键是分析小球的受力情况，判断其动能变化情况．要知道顺着电场线方向电势逐渐降低．利用动能定理求电势差是常用的方法．
三、综合题（共40分）注意：第19、20题在列式计算、逻辑推理以及回答问
题过程中，要求给出必要的图示、文字说明、公式、演算等．
18．（10分）“用DIS测电源电动势和内电阻”的实验电路如图（甲）所示，图（乙）是某同学某次实验得到的U﹣I 图线．
（1）实验中电压传感器“红、黑”接线应分别接在电路中3和1位置（从“1、
2、3、4”中选填）．闭合S前，R的滑动端应滑至左端（选填“左”或“右”）．（2）由图（乙）实验图线的拟合方程可得，该电源电动势E= 3.01V，内阻r= 1.01Ω．
（3）根据实验测得的I、U数据，若令y=IU，x=I，则由计算机拟合得出的y﹣x 图线应是图（丙）中的c（选填“a”、“b”或“c”），其余两条图线分别是令y=IE和y=I2r得出的．
（4）根据第（2）问中得到的电源电动势和内阻的值，推测图（丙）中A点的坐标最接近D
（A）（1，3）（B）（1，9）
（C）（3，3）（D）（3，9）
【考点】N3：测定电源的电动势和内阻．
【专题】13：实验题；23：实验探究题；31：定性思想；46：实验分析法；535：恒定电流专题．
【分析】（1）测电源电动势和内电阻的实验的实验中，电压表应测量路端电压；（2）根据闭合电路欧姆定律结合表达式求解电动势和内阻；
（3）明确图象的性质，知道输出功率、电源总功率以及内阻消耗功率的关系，
2018年上海市浦东新区高考物理一模试卷 一、单项选择题（共40分，1-8题每小题3分，9-12题每小题3分．每小题只 有一个正确选项） 1．（3分）量度物体惯性大小的物理量是（） A．质量B．体积C．密度D．速度 2．（3分）如图所示为某电场中的一条电场线，若A、B两点的场强大小分别为 E A、E B，电势分别为φA、φB，则可以推断一定有（） A．φA＜φB B．φA＞φB C．E A＞E B D．E A＜E B 3．（3分）如图所示为两列频率相同的水波在某时刻的干涉图样，图中实线表示波峰，虚线表示波谷。则（） A．a、b、c三点都是振动加强点 B．a、b、c三点都是振动减弱点 C．a、b是振动加强点，c是振动减弱点 D．a是振动加强点，b、c是振动减弱点 4．（3分）在真空中，有两个相距为r的等量同种点电荷，电量都是Q，则在它们连线中点处电场强度的大小为（） A．0B．k C．k D．k 5．（3分）某同学在“用DIS测定位移和速度”的实验中得到小车的s﹣t图象如图中实线所示，虚线为1.0s末图象的切线，则由图象可知小车（）
A．1.0﹣1.5s内平均速度大小为0.6m/s B．1.0s末瞬时速度大小为0.2m/s C．做匀速直线运动 D．做匀加速直线运动 6．（3分）图中O点为单摆的固定悬点，现将摆球（可视为质点）拉至A点，此时细线处于张紧状态，释放摆球，摆球将在竖直平面内的A、C之间来回摆动，摆动到A点时用激光烧断细绳，则摆球（） A．加速度沿图中1所示方向 B．沿图中2所示方向做自由落体运动 C．加速度沿图中3所示方向 D．沿图中4所示方向飞出 7．（3分）甲、乙两颗人造卫星绕地球做匀速圆周运动，其质量m甲=2m乙，轨 道半径r 甲=0.5r 乙 ，则甲、乙两颗卫星所受万有引力的大小之比为（） A．4：1B．1：4C．8：1D．1：8 8．（3分）如图所示为某质点做简谐运动的振动图象，由图可知（） A．2s末质点速度为0 B．4s末质点速度沿x轴正方向 C．1s～2s内质点做加速运动 D．3s～4s内质点加速度逐渐增大 9．（4分）如图所示，P为固定的正点电荷，实线是其电场的电场线．一带电粒子q（重力不计）进入该电场后沿虚线运动，v a、v b分别是q经过a、b两点
浦东新区2018学年度第一学期质量调研 初三理化试卷 （满分：150分考试时间：100分钟） 物理部分 考生注意：本试卷物理部分含五个大题。答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。 一、选择题（共16分） 下列各题均只有一个正确选项，请在答题纸的相应位置填写答案。 1．最早揭示出导体中电流与电压关系的物理学家是：A．欧姆B．焦耳C．伏特D．瓦特2．下列家用电器正常工作时通过电流最小的是：A．微波炉B．电饭锅C．空调D．节能 灯 3．家庭用户每月应缴付电费多少的依据是： A．用电器的多少B．用电器功率的大小 C．消耗电能的多少D．通过用电器电流的大 小
4．如图1所示的各实例中，与连通器原理无关的是： 5．某物体浸在水中时受到的浮力为2牛，此时该物体排 开水的重力： A ．可能小于2牛 B ．一定等于2牛 C ．可能大于2牛 D ．以上情况均有可能 6．图钉的前端做得很尖，而图钉帽做得较大，对此，以 下说法中正确的是： A ．前端很尖可增大压力 B ．图钉帽较大可减 小压力 C ．前端很尖可增大压强 D ．图钉帽较大可增 大压强 7．在图2所示电路中，电源电压不变， 当电键S 闭合且滑动变阻器滑片P 向右移动时，下列判断中正确的是： A ．电流表A 的示数变大 B ．电压表V 的示数变小 C ．电压表V 1与电流表A 示数的乘积不变 图 2 A 船闸 B 小试管爬升 C 倒装茶壶 D 锅炉液位计 图1
D ．电压表V 1与电流表A 示数的比值不变 8．如图3所示，水平桌面上两个完全相同的柱形容器中 分别盛有甲、乙两种液体，它们对 容器底的压力相等。若在两容器中 再分别加入部分原液体（液体不溢 出），小明认为：若加入的质量相等，甲对容器底的压强一定等于乙；小红认为：若加 入的体积相等，甲对容器底的压强一定大于乙。你认 为： A ．两人的观点均正确 B ．两人的观点均不正确 C ．只有小明的观点正确 D ．只有小红的观点正确 二、填空题（共26分） 请将答案填入答题纸的相应位置。 9．电压是使自由电荷发生定向移动形成 (1) 的原因，一节普通新干电池的电压是 (2) 伏。物理学规定：电流是从电源的 (3) 极流出。 10．马德堡半球实验证明了 (4) 的存在；物理学家托里拆利使用 (5) 很大的水银做实验测量出了大气甲乙 图3
电路计算 宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。闭合电键S， 两电流表的示数分别为0.9安和0.6安。 ⑴求电源电压U。 ⑵求通过电阻R2的电流I2。 ⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一 个电流表示数变化了0.1安，另一个电流表示数不变。求电阻R0的阻值。 答案： 奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。此时求： (1)滑动变阻器R2接入电路的阻值； (2)10秒内通过电阻R1的电荷量Q； (3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的 滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过 程中,两电表指针分别达到某量程的满刻度且电路能安全工作。 ①应选择______规格的滑动变阻器； ②满足上述要求时，滑动变阻器连入电路的阻值范围? 答案：
虹口：21. 在图9所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧。闭合电键S，两电流表的示数分别为0.8安和 0.6安。 ①求电源电压U； ②求电阻R2的阻值； ③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。求电阻R0的阻值. 答案： 金山：24．如图15所示的电路中，电源电压为18伏且保 持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1 的阻值为10欧。闭合电键S，电流表的示数为0.5安。求： （1）电阻R1两端的电压。 （2）此时电阻R2消耗的电功率。 （3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。
2018年上海市杨浦区高考物理一模试卷 一、选择题I 1．关于质点，下列说法中正确的是（） A．质点就是几何点 B．质点就是质量很小的点 C．质点就是体积很小的点 D．质点就是用来代替物体的有质量的点 2．关于物体运动的速度和加速度的关系，下列说法正确的是（） A．加速度就是增加的速度 B．速度越大，加速度也越大 C．速度变化越快，加速度一定越大 D．加速度的方向保持不变，速度方向也一定保持不变 3．下列说法中，正确的是（） A．有受力物体，就必定有施力物体 B．力只能产生在相互接触的物体之间 C．施力物体施力在先，受力物体受力在后 D．力是一个物体就能产生的，而并不需要其他物体的存在 4．简谐运动中反映物体振动强弱的物理量是（） A．周期 B．频率 C．振幅 D．位移 5．关于重力，下列说法正确的是（） A．球体的重心一定在球心上 B．物体上只有重心处才受到重力作用 C．物体向上抛出时受到的重力小于它静止时受到的重力 D．同一物体在同一地点，无论运动状态如何，其所受重力都一样大 6．关于机械波，下列说法中正确的是（） A．机械波的振幅与波源振动的振幅不相等 B．在机械波的传播过程中，离波源越远的质点振动的周期越大 C．在波的传播过程中，介质中质点的振动频率等于波源的振动频率 D．在波的传播过程中，介质中质点的振动速度等于波的传播速度 7．关于电场，下列说法中正确的是（） A．电场并不是客观存在的物质 B．描述电场的电场线是客观存在的 C．电场对放入其中的电荷有力的作用 D．电场对放入其中的电荷没有力的作用 8．如图，一圆形金属环与两固定的平行长直导线在同一竖直平面内，环的圆心与两导线距离相等，环的直径小于两导线间距．两导线中通有大小相等、方向向下的恒定电流．若（）
2018学年第一学期初二物理期末质量调研试卷 一、选择题 1.正常情况下，人脉搏跳动一次的时间间隔大约为 A. 1秒 B. 5秒 C. 10秒 D. 60秒 【答案】A 【解析】 【分析】 不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个． 【详解】正常状态下，人心率为一分钟60次，则两次心跳的时间间隔大约1s，A选项符合实际；故选A。 2.调节手机的音量按键是为了改变声音的 A. 频率 B. 响度 C. 音调 D. 音色 【答案】B 【解析】 【分析】 物理学中把人耳能感觉到的声音的强弱称为响度，响度的大小与声音的振幅有关，振幅越大，响度越大，振幅越小，响度越小． 【详解】调节手机音量按钮是改变了声音的响度；故选B. 3.在下列光学仪器中，利用光的反射定律制成的是 A. 潜望镜 B. 显微镜 C. 放大镜 D. 近视眼镜 【答案】A 【解析】 【分析】 （1）潜望镜是由平面镜组成，成正立、等大的虚像． （2）显微镜是凸透镜，在目镜得到一个正立放大的虚像。 （3）放大镜是利用凸透镜成正立、放大的虚像工作的．
（4）近视眼镜是凹透镜，凹透镜成正立、缩小的虚像． 【详解】A. 潜望镜是利用了平面镜改变光的传播路线的作用。利用光的反射定律，符合题意。BC是凸透镜是利用光的折射定律制成的，不符合题意；D是凹透镜，利用光的折射定律制成的。不符合题意；故选A。 4.地铁启动离站的加速过程中，其惯性 A. 先变大后不变 B. 先不变后变大 C. 一直变大 D. 一直不变 【答案】D 【解析】 【分析】 惯性指物体保持原来运动状态不变的性质，任何物体都具有惯性，质量是衡量物体惯性大小的量度．据此分析即可解答． 【详解】惯性大小只跟物体的质量大小有关，跟物体是否受力、是否运动、运动速度等都没有关系，地铁启动离站的加速过程中，其质量不变，只是速度的变化，所以，列车的惯性一直不变。故选D. 5.关于力，以下说法中正确的是 A. 物体间只有相互接触了才能产生力的作用 B. 用力挤压玻璃瓶，玻璃瓶不会发生形变 C. 环绕地球运行的卫星不受任何力的作用 D. 施力物体同时一定也是受力物体 【答案】D 【解析】 【分析】 根据力与运动的关系的知识来判断。 【详解】A.不需要直接接触也会有力的作用，如磁铁吸引铁，故A错误；B. 用力捏玻璃瓶，玻璃瓶也会发生形变，不过不明显罢了，故B错误；C. 环绕地球运行的卫星仍受重力的作用，故C错误；D. 物体间力
2018年全国统一高考物理试卷（含答案解析） 一、选择题：本题共8小题，每小题6分，共48分.在每小题给出的四个选项中，第1～5题只有一顶符合题目要求，第6～8题有多项符合题目要求.全部选对的得6分，选对但不全的得3分，有选错的得0分． 1．（6分）高铁列车在启动阶段的运动可看作初速度为零的匀加速直线运动，在启动阶段，列车的动能（） A．与它所经历的时间成正比B．与它的位移成正比 C．与它的速度成正比D．与它的动量成正比 2．（6分）如图，轻弹簧的下端固定在水平桌面上，上端放有物块P，系统处于静止状态，现用一竖直向上的力F作用在P上，使其向上做匀加速直线运动，以x表示P离开静止位置的位移，在弹簧恢复原长前，下列表示F和x之间关系的图象可能正确的是（） A．B．C．D． 3．（6分）如图，三个固定的带电小球a，b和c，相互间的距离分别为ab=5cm，bc=3cm，ca=4cm，小球c所受库仑力的合力的方向平行于a，b的连线，设小球a，b所带电荷量的比值的绝对值为k，则（） A．a，b的电荷同号，k= B．a，b的电荷异号，k= C．a，b的电荷同号，k= D．a，b的电荷异号，k= 4．（6分）如图，导体轨道OPQS固定，其中PQS是半圆弧，Q为半圆弧的中点，O为圆心。轨道的电阻忽略不计。OM是有一定电阻。可绕O转动的金属杆，M端位于PQS上，OM与轨道接触良好。空间存在与半圆所在平面垂直的匀强磁场，磁感应强度的大小为B，现使OM
从OQ位置以恒定的角速度逆时针转到OS位置并固定（过程Ⅰ）；再使磁感应强度的大小以一定的变化率从B增加到B′（过程Ⅱ）。在过程Ⅰ、Ⅱ中，流过OM的电荷量相等，则等于（） A．B．C．D．2 5．（6分）如图，abc是竖直面内的光滑固定轨道，ab水平，长度为2R；bc是半径为R的四分之一圆弧，与ab相切于b点。一质量为m的小球，始终受到与重力大小相等的水平外力的作用，自a点处从静开始向右运动。重力加速度大小为g。小球从a点开始运动到其轨迹最高点，机械能的增量为（） A．2mgR B．4mgR C．5mgR D．6mgR 6．（6分）如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态，下列说法正确的是（） A．开关闭合后的瞬间，小磁针的N极朝垂直纸面向里的方向转动 B．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向 C．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向 D．开关闭合并保持一段时间再断开后的瞬间，小磁针的N极朝垂直纸面向外的方向转动7．（6分）2017年，人类第一次直接探测到来自双中子星合并的引力波。根据科学家们复原的过程，在两颗中子星合并前约100s时，它们相距约400km，绕二者连线上的某点每秒转动12圈。将两颗中子星都看作是质量均匀分布的球体，由这些数据、万有引力常量并利用牛顿
2018年上海市杨浦区中考一模物理试卷 一、单选题 1．甲、乙两物体质量都为1 kg，丙物体质量为2 kg，三个物体温度都升高1 ℃，吸收热量如图所示，以下说法正确的是( ) A．乙的比热容与丙的相等 B．甲的比热容比乙的大 C．甲的温度升高1 ℃，需吸收2 000 J的热量 D．甲、乙的温度都降低1 ℃，乙比甲放出的热量多 2．下图为“测滑轮组机械效率”的实验．在弹簧测力计拉力作用下，重6N的物体2s内匀速上升 0.1m，弹簧测力计示数如图示（不计绳重与摩擦）．下列说法错误的是（） A．弹簧测力计的拉力是2.4N B．物体上升的速度为0.05m/s C．弹簧测力计拉力的功率为0.12W D．滑轮组的机械效率约83.3％ 3．关于温度、内能和热量，下列说法正确的是（） A．物体的内能增大，一定是吸收了热量 B．物体吸收热量，温度就一定升高 C．物体的温度升高，内能就会增大D．物体的内能增大，温度就会升高 4．如图所示，一鸡蛋在盐水中处于静止状态，后用手指将鸡蛋向下按压一下松手后，（若盐水足够深）下列说法正确的是
A．鸡蛋向下加速运动，受到盐水的压强变大，受到盐水的浮力变小 B．鸡蛋向下做减速运动直至停止，鸡蛋受到盐水的压强变大，受到盐水的浮力不变 C．鸡蛋先向下、后向上运动并回到原位，鸡蛋受到盐水的压强、浮力先变大后变小 D．鸡蛋始终向下做匀速直线运动，鸡蛋受到盐水的压强变大，受到盐水的浮力不变 5．甲乙两同学沿平直路面步行，他们运动的路程随时间变化的规律如图所示，下面说法中正确的是 A．甲同学与乙同学一起出发B．4s～8s内，只有甲同学做匀速直线运动 C．0s～8s内，甲乙两同学通过的路程相等D．8s末甲乙两同学速度相等 6．如图所示，有关磁现象说法正确的是（） A．图甲可以研究电流的磁场方向与电流方向的关系 B．图乙电源的左端为负极，右端为正极 C．图丙的水位达到金属块A时，绿灯亮 D．图丁是电动机工作的原理图 7．小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是（） A．B． C．D． 8．小竹将质量为120g的物体放入盛满水的溢水杯中，当物体静止时，溢水杯中溢出了100cm3的水，则
2020年上海市浦东新区中考一模物理试卷 一、单选题 1．如图所示，对于图中所述的物理过程，下列分析正确的是（） A．图甲，瓶子内的空气推动塞子跳起时，空气的内能增大 B．图乙，试管内的水蒸汽推动塞子冲出时，水蒸气的内能减少 C．图丙，汽缸内的气体推动活塞向下运动时，气体的内能增大 D．图丁，小蒸汽轮机利用机械能转化成内能来工作的 2．有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（） A．4：5 B．5：4 C．2：3 D．1：3 3．如图所示，一个物体漂浮在液面上，下列分析正确的是 A．液体的密度小于物体的密度 B．物体所受的重力与物体所受的浮力是一对平衡力 C．物体所受的重力大于所物体所受的浮力 D．物体所受的重力与物体所受的浮力是一对相互作用力 4．在台球比赛中，选手推动球杆撞击白球,白球发生运动后碰撞其他球, 如图所示．以下说法正确的是( )
A．手推动球杆前进时，手对球杆做了功 B．在水平桌面滚动的球受到了重力，重力对球做了功 C．桌面对球的支持力做了功 D．白球撞击黑球后没有静止;是因为人的手还在对白球做功 5．在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是（） A．电压表V示数B．电压表V示数与电流表A1示数的乘积 C．电流表A1示数D．电压表V示数与电流表A示数的乘积 6．如图所示，在光屏上恰能看到清晰的像．则像的性质是 A．倒立放大的实像B．倒立缩小的实像 C．正立放大的虚像D．正立缩小的虚像 7．如图所示，电源电压保持不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为3：5，则L1、L2的额定功率之比是（） A．2：3 B．3：2 C．5：3 D．3：5 8．对热学概念的理解，下列说法正确的是() A．水的比热容是4.2×103J/(kg·℃)，表示1 kg的水温度升高(降低)1 ℃吸收(放出)4.2×103 J的热量 B．热量是指物体具有能量的多少 C．温度高的物体具有的内能一定多 D．热值大的燃料完全燃烧放出的热量一定多 二、填空题 9．在水平地面上，用60N的水平拉力拉重100N的木箱，使木箱沿拉力在0.1min内前进5m，重力所做的功为_____J，拉力做功功率是_____W。 10．“小小竹排江中游，巍巍青山两岸走”这两句歌词，前句是以_____为参照物的，后句是以_____为
2018年上海市徐汇区中考一模物理试卷 一、单选题 1．如图所示，小东同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（） A．利用这一成像规律可制成幻灯机 B．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动 C．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜 D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板 2．如图所示的电路中，电源电压不变，只闭合开关S1时，电压表V1与V2的示数之比为3：2，只闭合开关S2时，电压表V1与V2的示数之比为5：3，则R1与R2的电阻之比为（） A．4：3 B．2：3 C．3：5 D．5：3 3．如图是某种握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，0R为保护电阻，握力大小可通过电压表示数来显示。手握紧MN时，握力越大电压表的示数越大。则下列电路中符合这一原理的是 A．B． C．D． 4．下列光现象与其成因对应正确的是（） A．海市蜃楼﹣﹣光的色散B．水中倒影﹣﹣光的折射 C．形影不离﹣﹣光的直线传播D．雨后彩虹﹣﹣光的反射 5．2018年4月20日，我国最先进的自主潜水器“潜龙三号”（如图所示）成功首潜。潜水器在水面下匀速下潜过程中（）
A．受到的重力小于浮力 B．上、下表面受到的压力差变大 C．受到的压强变大，浮力变大 D．受到的压强变大，浮力不变 6．如图所示，要使两个小灯泡L1，L2并联，应 A．断开开关S1、S2，闭合开关S3 B．断开开关S1、S3，闭合开关S2 C．断开开关S1，闭合开关S2、S3 D．断开开关S2，闭合开关S1、S3 7．关于惯性，下列四个现象中对应的说明中错误的是 A．拍打刚晒过的被子，灰尘脱落，说明灰尘有惯性 B．汽车紧急刹车，车上的人会向前倾，说明人受到了惯性 C．箭离开弓弦后，仍能向前飞行，说明箭有惯性 D．手握锤柄在地面上敲击几下，锤头就能紧套在锤柄上，说明锤头有惯性 8．2017年4月20日，中国首个货运飞船“天舟一号”在海南文昌发射升空，升空后，“天舟一号”与空间站“天宫二号”成功实现了交会对接，如图为对接模拟图，对接后“天舟一号”相对以下哪个参照物是静止的（） A．地球B．“天舟一号”C．“天宫二号”D．太阳 二、填空题 9．如图所示，台秤上放置一个装有适量水的烧杯，已知烧杯和水的总重力为2N，将一重力为1.2N、体积为2×10-4m3的长方体实心物体A用细线吊着，将其一半浸入水中，此时台秤的示数为______N．当把细线剪断后，液面与物块A稳定后，水未溢出，台秤的示数为______N．（g取10N/kg）
高三物理练习 考生注意： 1．试卷共5页，满分100分，考试时间60分钟。 2．本考试分设试卷和答题纸。全卷包括三大题，第一大题为选择题，第二大题为填空题，第三大题为综合题。 3．答题前，务必在答题纸上填写姓名、学校、准考证号，并将核对后的条形码贴在指定位置上。作答必须涂或写在答题纸上，在试卷上作答一律不得分。第一部分的作答必须涂在答题纸上相应的区域，第二、三部分的作答必须写在答题纸上与试卷题号对应的位置。 一、选择题（共40分。第1-8小题，每小题3分，第9-12小题，每小题4分。每题只有一个正确选项。） 1．电场强度的定义式是（ ） （A ）2r Q k E = （B ）q E p =ϕ （C ）q F E = （D ）q W =ϕ 2．如图，A 轮通过摩擦带动B 轮匀速转动，两轮间不发生相对滑动，A 、B 两轮转动周期分别为T A 、T B ，边缘的线速度大小分别为v A 、v B ，则（ ） （A ）T A = T B ，v A = v B （B ）T A ≠ T B ，v A = v B （C ）T A = T B ，v A ≠ v B （D ）T A ≠ T B ，v A ≠ v B 3．符合“研究牛顿第二定律”实验结论的图像是（ ） 4．空间有一个沿x 轴分布的电场，其场强E 随x 变化的关系如图所示。其“阴影面积”的单位是（ ） （A ）N （B ）J （C ）V （D ）m 2 5．静止在货车上的集装箱重1×105 N ，当吊机对箱施加3×104 N 的竖直向上拉力时，箱所受合力为（ ） （A ）1.3×105 N ，竖直向下 （B ）7×104 N ，竖直向下 （C ）3×104 N ，竖直向上 （D ）0 6．质量为m 的“天宫”空间站，绕地球做匀速圆周运动的半径为r 。若地球质量为M 、半径为R ，引力常量为G ，则空间站的线速度大小为（ ） （A ）R Gm （B ） R GM （C ） r Gm （D ） r GM
高三物理综合练习 2023年1月 （满分100分，练习时间60分钟） 一、单项选择题（共40分，1至8题每小题3分，9至12题每小题4分。每小题只有一个正确选项）1．下列运动属于匀变速运动的是 （A）匀速直线运动（B）匀速圆周运动 （C）简谐运动（D）竖直上抛运动 2．下列关系式中不是利用物理量之比定义新物理量的是 （A）E=F q （B）φ=E p q （C）a=F m （D）ω=θ t 3．两等量异种点电荷间电场线的分布情况是 （A）（B）（C）（D） 4．如图所示为沿着树枝匀速向上爬的蝉，则 （A）蝉受到一个不为零的恒定合外力 （B）树枝对蝉的作用力竖直向上 （C）树枝对蝉的作用力垂直树枝向上 （D）蝉对自己施加的一个向上的力 5．如图，弹簧上端固定，下端悬挂一个磁铁，磁铁的N极位于下端。在磁铁下端放一个固定的闭合金属圆环，将磁铁托起到某一高度后放开，发现磁铁很快地停下 （A）磁铁和弹簧组成的系统机械能守恒 （B）该实验现象不符合能量守恒定律 （C）若磁铁的S极向下，磁铁振动时间会变长 （D）磁铁很快停下伴随着圆环中产生感应电流
6．两列振动情况均相同的水波在t=0时刻的叠加情况如图所示，图中实线表示波峰，虚线表示波谷。 两列波的振幅均为3cm，则a、b两点在该时刻的竖直高度差以及c点的位移大小分别为 （A）12cm，0 （B）12cm，3cm c （C）6cm，6cm （D）6cm，0 7．如图，斜面体M放在粗糙的水平面上。第一次物块m恰能沿斜面匀速下滑，斜面体静止不动。第二次用平行于斜面向下的力F推动物块，使物块加速下滑，则 （A）两次地面对斜面的支持力一样大 （B）第一次地面对斜面的支持力较大 （C）第二次地面对斜面的摩擦力水平向左 （D）第二次地面对斜面的摩擦力水平向右 8．做简谐运动的单摆，其摆长不变，若摆球的质量增加为原来的3倍，摆球的振幅减为原来的1 ，则 9单摆振动的 （A）周期不变，经过平衡位置的速度不变 （B）周期不变，经过平衡位置的速度减小 （C）周期改变，经过平衡位置的速度不变 （D）周期改变，经过平衡位置的速度减小 9．电磁炮是通过给导轨回路通以很大的电流，使抛射体在导轨电流产生磁场的安培力作用下沿导轨加速运动，最终以很高的速度将抛射体发射出去。如图为电磁炮的原理示意图，电流方向如图所示，磁场垂直于轨道平面，则 （A）可减小导轨回路中的电流来提高抛射体的发射速度 （B）两轨道间磁场的方向垂直轨道平面向上 （C）改变电流的方向不影响抛射体的发射方向 （D）抛射体的发射速度与抛射体的质量无关

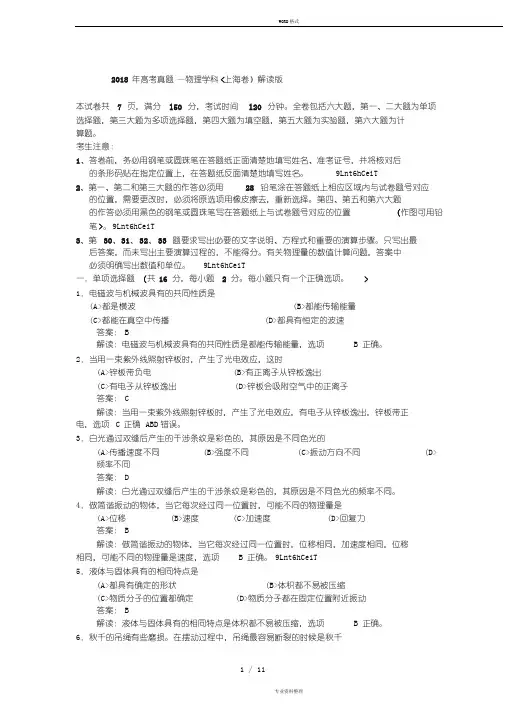

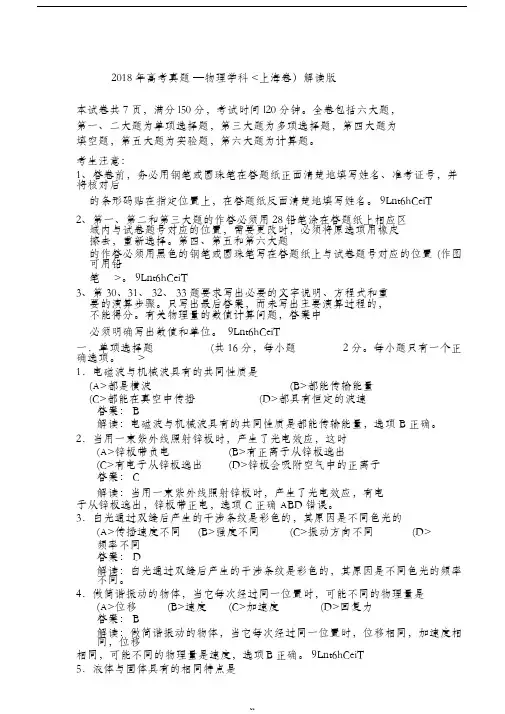

2018年高考真题—物理学科<上海卷）解读版 本试卷共7页，满分l50分，考试时间l20分钟。全卷包括六大题，第一、二大题为单项选择题，第三大题为多项选择题，第四大题为填空题，第五大题为实验题，第六大题为计算题。 考生注意： 1、答卷前，务必用钢笔或圆珠笔在答题纸正面清楚地填写姓名、准考证号，并将核对后的 条形码贴在指定位置上，在答题纸反面清楚地填写姓名。 2、第一、第二和第三大题的作答必须用28铅笔涂在答题纸上相应区域内与试卷题号对应的 位置，需要更改时，必须将原选项用橡皮擦去，重新选择。第四、第五和第六大题的作答必须用黑色的钢笔或圆珠笔写在答题纸上与试卷题号对应的位置(作图可用铅笔> 。 3、第30、31、32、33题要求写出必要的文字说明、方程式和重要的演算步骤。只写出最后 答案，而未写出主要演算过程的，不能得分。有关物理量的数值计算问题，答案中必须明确写出数值和单位。 一．单项选择题(共16分，每小题2分。每小题只有一个正确选项。> 1.电磁波与机械波具有的共同性质是 (A>都是横波(B>都能传输能量 (C>都能在真空中传播(D>都具有恒定的波速 答案：B 解读：电磁波与机械波具有的共同性质是都能传输能量，选项B正确。 2.当用一束紫外线照射锌板时，产生了光电效应，这时 (A>锌板带负电(B>有正离子从锌板逸出 (C>有电子从锌板逸出(D>锌板会吸附空气中的正离子 答案：C 解读：当用一束紫外线照射锌板时，产生了光电效应，有电子从锌板逸出，锌板带正电，选项C正确ABD错误。 3．白光通过双缝后产生的干涉条纹是彩色的，其原因是不同色光的 (A>传播速度不同(B>强度不同(C>振动方向不同 (D>频率不同 答案：D 解读：白光通过双缝后产生的干涉条纹是彩色的，其原因是不同色光的频率不同。 4.做简谐振动的物体，当它每次经过同一位置时，可能不同的物理量是 (A>位移(B>速度(C>加速度(D>回复力 答案：B 解读：做简谐振动的物体，当它每次经过同一位置时，位移相同，加速度相同，位移相同，可能不同的物理量是速度，选项B正确。 5.液体与固体具有的相同特点是 (A>都具有确定的形状(B>体积都不易被压缩 (C>物质分子的位置都确定(D>物质分子都在固定位置附近振动 答案：B 解读：液体与固体具有的相同特点是体积都不易被压缩，选项B正确。 6.秋千的吊绳有些磨损。在摆动过程中，吊绳最容易断裂的时候是秋千
2022年上海市浦东新区中考物理一模试卷（解析版）（满分90分，考试时间60分钟） 8.如图所示，甲、乙两个实心均匀正方体放在水平地面上，甲对地面的压强小于乙．为了使甲、乙对地面的压强相等，小明设想：沿竖直方向截取部分乙后叠放在甲上；小红设想：沿水平方向截取部分乙后叠放在甲上．若用“一定不行”、“可能不行”、“一定行”做三个表情包，则“可能不行”的表情包（）A.给小明B.给小红C.两人都给D.两人都不给 二、填空题(本大题共6小题，共18.0分) 9.导体两端的电压是导体中自由电荷做______移动的原因．物理学规定电流是从电源的______极流出的．用电器工作时要消耗______能． 10.甲灯标有“220V22W”字样，它正常发光的电压为______伏，10小时内消耗的电能为______度；乙灯标有“220V11W”字样，甲、乙均正常发光时，______灯更亮． 11.______是表示压力产生的形变效果的物理量．1帕表示1米2面积上所受的压力为______牛．一块砖块由平放变成竖放时，水平地面受到砖块的______不变． 12.茶壶是根据______原理工作的．如图所示，当壶内盛满水，水面可到达图中______位置（选填“A”或“B”）．一般茶壶的壶盖上都有一个进气小孔，该小孔的作用是为了维持壶内的气压______壶外大气压（选填“小于”、“等于”或“大于”）．13.某木块漂浮在水面上时排开水的体积为1某10-3米3，该木块受到的浮力大小______ 物理部分（带解析）
考生注意： 1．本试卷物理部分含五个大题。 2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。 一、选择题(本大题共8小题，共16.0分)下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上。更改答案时，用橡皮擦去，重新填涂。1.一节普通新干电池的电压是（） A.1伏 B.1.5伏 C.2伏 D.3伏2.首先通过实验测出大气压强的科学家是（） A.瓦特 B.阿基米德 C.帕斯卡 D.托里拆利3.电能表上的“千瓦时”，是下列哪个物理量的单位（）A.电流B.电压C.电阻D.电功 4.动物大都有各自的“绝活”，图所示的“绝活”中，可以减小压强的是（） 牛，方向竖直向______，木块的重力为______牛． 14.通过某导体电流为0.2安，10秒内通过其横截面的电荷量为 ______库，若导体的电阻为20欧，它两端电压为______伏；该导体两端电压为2伏时，其电阻为______欧． A.骆驼的脚掌 B.野牛的角 三、计算题(本大题共1小题，共4.0分)
2023年上海市浦东新区物理高三上期末考试试题 注意事项: 1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。 2．答题时请按要求用笔。 3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。 4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。 5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。 一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。 1、光滑斜面长为L ，物体从斜面顶端由静止开始匀加速下滑，当物体的速度是到达斜面底端速度的13时，它沿斜面下滑的距离是 A ．19L B ．16L C ．13L D ．33 L 2、如图所示，两条轻质导线连接金属棒PQ 的两端，金属棒处于匀强磁场内且垂直于磁场。金属棒的质量0.2kg m =，长度1m L =。使金属棒中通以从Q 到P 的恒定电流2A I =，两轻质导线与竖直方向成30︒角时，金属棒恰好静止。则磁场的最小磁感应强度（重力加速度g 取210m/s ）（ ） A ．大小为0.25T ，方向与轻质导线平行向下 B ．大小为0.5T ，方向与轻质导线平行向上 C ．大小为0.5T ，方向与轻质导线平行向下 D ．大小为0.25T ，方向与轻质导线平行向上 3、2018年12月8日“嫦娥四号”发射升空，它是探月工程计划中第四颗人造探月卫星．已知万有引力常量为G ，月球的半径为R ，月球表面的重力加速度为g ，嫦娥四号绕月球做圆周运动的轨道半径为r ，绕月周期为T ．则下列说法中正确的是 A ．“嫦娥四号”2 gr R B gr
2019 年上海市浦东新区高考物理一模试卷 一、单项选择题（共40 分，1-8 题每小题3 分，9-12 题每小题3 分．每小题只有一个正确选项） 1．（3 分）元电荷是（） A．电荷量B．点电荷C．电子D．质子 2．（3分）如图所示，为一列沿x 轴传播的横波，周期为2s，则该波（） A．波长为2m B．振幅为10cm C．频率为2Hz D．波速为2m/s 3．（3分）如图中标出了磁感应强度B、电流I 和其所受磁场力F 的方向，正确的是（） A． B． C． D． 4．（3 分）如图所示，一只小甲虫沿着倾斜的树枝向上匀速爬行，则（） A．甲虫速度越大所受摩擦力越大
B．树枝对甲虫的摩擦力方向沿树枝向下C．树枝对甲虫的 作用力与甲虫所受的重力是一对平衡力D．甲虫匀速向下 爬行与向匀速上爬行所受摩擦力方向相反 5．（3 分）用国际单位制中基本单位表示的磁通量单位是（）A．Wb B．T•m2 N⋅ m C．A kg⋅m2 D． A⋅s2 6．（3 分）一个物体作竖直上抛运动，则（） A．上升到最高点时，加速度为零 B．上升和下落过程的平均速度相同 C．任何相等时间内的速度变化量都相同 D．相等时间内的位移可能相同 7．（3分）如图所示，同一水平面内有一金属圆线圖M 和一带正电橡胶圆环N，当N 绕其圆心在水平面内顺时针加速转动时，可判断出M 环中产生的感应电流方向及M 变化趋势（） A．逆时针；收缩B．逆时针；扩张 C．顺时针；收缩D．顺时针；扩张 8．（3 分）如图所示，人随自动扶梯加速上行，扶梯对人的作用力为F，则F（）
A．大小等于人的重力，对人做正功 B．大小等于人的重力，对人做负功 C．大小大于人的重力，对人做正功 D．大小小于人的重力，对人做负功 9．（4分）“蹦极”是一种富有刺激性的勇敢者的运动项目。如图所示，一根弹性橡皮绳一端系于跳台，另一端系于人的腿部。不计空气阻力，在蹦极者从跳台下落到最低点的过程中，则（） A．蹦极者下落至最低点时橡皮绳的弹性势能最大 B．蹦极者下落至橡皮绳原长位置时动能最大C．蹦 极者的机械能先增大后减小D．蹦极者重力势能与 橡皮绳弹性势能之和一直减小 10．（4 分）一带电粒子仅在电场力作用下以初速度w 向右做直线运动，其v﹣t 图象如图所示。则（）
2018年上海市黄浦区高考物理一模试卷 一、单项选择题（共40分，1至8题每小题3分，9至12题每小题3分．每小 题只有一个正确选项） 1．（3分）下列单位中属于基本单位的是（） A．安培B．焦耳C．库仑D．牛顿 2．（3分）历史上，第一个在实验室测量出万有引力恒量的科学家是（）A．卡文迪什B．哥白尼C．伽利略D．开普勒3．（3分）在电场中A点，引入不同的检验电荷，会变化的是（）A．A点的电场强度 B．A点的电势 C．在A点的电势能 D．A点与电场中另一点间的电势差 4．（3分）电梯天花板上固定一弹簧测力计，测力计下挂一重物．电梯静止时，测力计读数为50N．若电梯向下运动时，测力计读数恒为45N，则此时电梯做（） A．匀速运动B．匀加速运动C．匀减速运动D．变加速运动5．（3分）声波能绕过某一建筑物而传播，这是因为声波（）A．是纵波B．是机械波 C．发生了衍射现象D．穿透力强 6．（3分）一物体自空中的A点以大小为5m/s的初速度竖直向上抛出．若不计空气阻力，则该物体可能会（） A．在A下方的某位置，以3m/s的速率向下运动 B．在A上方的某位置，以4m/s的速率向上运动 C．在A上方的某位置，以6m/s的速率向下运动 D．在A上方的某位置，以8m/s的速率向上运动 7．（3分）A、B两个质点在同一直线上，t=0时从同一地点开始运动，它们的v
﹣t图象如图所示，由图可知（） A．在t时刻两个质点在同一位置 B．在t时刻两个质点加速度相等 C．在0﹣t时间内质点B比质点A的位移大 D．在0﹣t时间内两个质点的平均速度一样大 8．（3分）在“用单摆测定重力加速度”的实验中，用力传感器测得摆线的拉力大小F随时间t变化的图象如图所示，已知单摆的摆长为l，则重力加速度g为（） A．B．C．D． 9．（4分）如图所示，实线为电场线，虚线为一带电粒子仅在电场力作用下的运动轨迹．设A、B两点的电场强度分别为E A、E B，电势分别为φA、φB，粒子经过A、B两点时的加速度分别为a A、a B，速度分别为v A、v B．则下列判断中无法确定的是（） A．E A＞E B B．φA＞φB C．a A＞a B D．v A＞v B 10．（4分）如图，在匀强电场中，轻质绝缘细绳一端固定于地面，另一端拉住一个带电量为q、质量为m的小球，使之处于静止状态。细绳与水平地面间的夹角为θ．则该小球受到的电场力（）
2018年上海市浦东新区中考物理一模试卷 一、选择题（共16分）下列各题均只有一个正确选项. 1.（2分）下列物理单位中，用于电能表单位的是（） A.千瓦时B•伏特C•瓦特D•库仑 2.（2分）下列物理量中，属于物质本身一种特性的是（） A.质量 B.密度C•压强D.浮力 3.（2分）下列应用中，属于利用连通器原理工作的是（） A.高度计 B.密度计 C.订书机 D.船闸 4.（2分）下列物理量中，能影响导体电阻大小的是（） A•电压B.电流C•长度D.电功率 5.（2分）关于物体所受的浮力，下列说法中正确的是（） A.空气中的物体不受浮力作用 B.沉在水底的铁球不受浮力作用 C.浮力是物体对液体施加的力 D.浮力是液体对物体压力的合力 6.（2分）如图所示的电路中，R i> R2,闭合电键S后，下列判断正确的是（ _______ ||~~ A.电路的总电阻大于R i的电阻值 B.电路的总电阻小于R2的电阻值 C.R i两端的电压大于R?两端的电压 D.通过R i的电流大于通过R2的电流
7. （2分）如图所示的电路中，电源电压保持不变.闭合电键 变阻器滑片P 的过程中（ A .电压表 V 示数与电流表 B.电压表V i 示数与电流表A 示数的比值变小 C. 电压表 V 示数与电流表A 示数的比值变大 D. 电压表V 2示数与电流表A 示数的比值变小 8. （2分）两个完全相同的圆柱形容器内盛有 A 、B 两种液体，某实心金属小球 浸 没在A 中，如图所示，此时液体对容器底部的压强 P A >p B .若将小球从A 中 拿出并浸没在B 中（液体不溢出），则以下判断一定正确的是（ ） A. 放入B 中后，液体对容器底部的压强 p?A < p? B. 放入B 中后，液体对容器底部的压强 p2> p?B C. 液体对容器底部压强的变化量大小△ P A >^ p B D. 液体对容器底部压强的变化量大小△ P A =A P B 、填空题（共26分）请将结果填入答题纸的相应位置. 9. （3分）一节新干电池的电压为 _______ 伏，手电筒、小型收音机等用电器经 常采用几节干电池 _______ （选填 串联”或 并联”在一起进行供电.家中空调、 冰箱等用电器正常工作时的电压均为 _______ 伏. 10. （3分）煤油的密度为0.8X103千克/米3,读作0.8X 103 _________ ，其表示的 物理意义为每立方米煤油的 ________ •相等质量的煤油和水， _______ 的体积大（p 水 > p 煤油）. 11. （3分）如图所示，用20牛的水平力把重为6牛的正方体物块紧压在竖直墙 壁 上，则它对墙壁的压力为 _________ 牛，若此正方体的底面积为 0.01米2 ，则它 对墙壁的压强为 _______ 帕.若用同样的力，把体积更大的正方体紧压在竖直墙 S ,向右移动滑动
2018年上海市奉贤区高考物理一模试卷 一、选择题（共40分．第1-8小题，每小题3分，第9-12小题，每小题3分．每 小题只有一个正确答案．） 1．（3分）红外线、X射线、γ射线、紫外线中，波动现象最明显的是（）A．红外线B．X射线C．γ射线D．紫外线 2．（3分）如图所示检查下方玻璃板上表面是否平整，单色光从上面照射会产生条纹，这是利用了光的（） A．圆孔衍射B．单缝衍射C．双缝干涉D．薄膜干涉3．（3分）一个密闭容器中装有气体，当温度变化时气体压强增大了（不考虑容器热胀冷缩），则（） A．密度增大B．密度减小 C．分子平均动能增大D．分子平均动能减小 4．（3分）铀238吸收中子后变成铀239，铀239是不稳定的，经过两次β衰变，变成钚239，则钚239核相比于铀239核（） A．少2个核子B．少2个质子C．少2个中子D．少2个电子5．（3分）如图所示，放射性元素放出的射线在水平电场中分成A、B、C三束，它们是（） A．A是电子流B．B是光子流C．B是中子流D．C是氦核流6．（3分）铅蓄电池的电动势为2V，这表示蓄电池（） A．两极间的电压一定为2 V B．在1 s内将2 J的化学能转变为电能 C．每通过1 C电量，将2 J的电能转变为化学能 D．将化学能转变为电能的本领比一节普通干电池大 7．（3分）甲车快速倒车时车尾撞上静止的同型号的乙车车头，导致两车司机受
伤．甲车司机、乙车司机最有可能的伤情分别是（） A．胸部受伤，胸部受伤B．胸部受伤，背部受伤 C．背部受伤，胸部受伤D．背部受伤，背部受伤 8．（3分）图示为高速摄影机拍摄到的子弹穿透苹果瞬间的照片．该照片经放大后分辨出，在曝光时间内，子弹影象前后错开的距离约为子弹长度的1%～2%．已知子弹飞行速度约为500m/s，由此可估算出这幅照片的曝光时间最接近（） A．10﹣3s B．10﹣6s C．10﹣9s D．10﹣12s 9．（4分）如图所示，一个内阻不可忽略的电源，R1为定值电阻，L1和L2是小灯泡，R为滑动变阻器，P为滑片。若将滑片向下滑动，则在滑动过程中，灯泡L2的亮度及R1消耗的电功率分别（） A．变亮，一直减小B．变暗，一直增大 C．变暗，无法确定D．变暗，先增大后减小 10．（4分）一单摆的摆长为90cm，摆球在t=0时刻正从平衡位置向右运动，（g 取10m/s2），则在t=1s时摆球的运动情况是（） A．正向左做减速运动，加速度正在增大 B．正向左做加速运动，加速度正在减小 C．正向右做减速运动，加速度正在增大 D．正向右做加速运动，加速度正在减小 11．（4分）A、B是一条电场线上的两个点，一带负电的微粒仅在电场力作用下以一定初速度从A点沿电场线运动到B点，其v﹣t图象如图所示．则电场可能是（）
