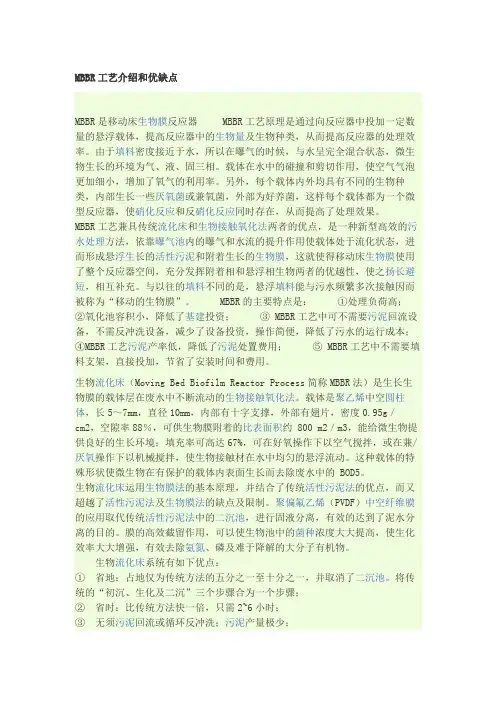

MBBR工艺介绍和优缺点

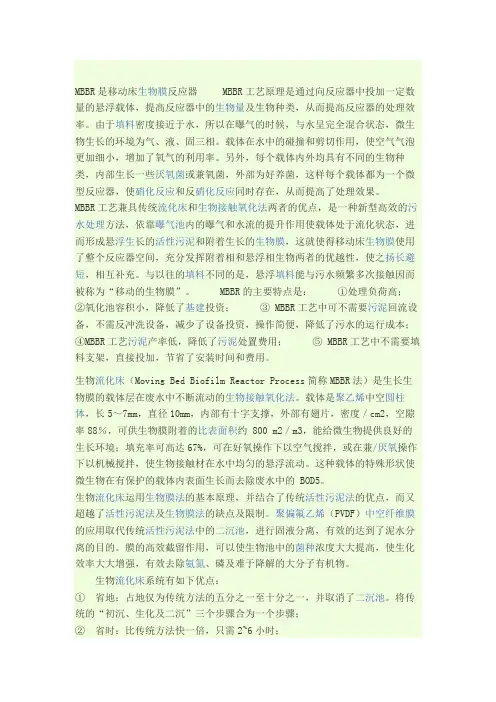

MBBR是移动床生物膜反应器MBBR工艺原理是通过向反应器中投加一定数量的悬浮载体，提高反应器中的生物量及生物种类，从而提高反应器的处理效率。由于填料密度接近于水，所以在曝气的时候，与水呈完全混合状态，微生物生长的环境为气、液、固三相。载体在水中的碰撞和剪切作用，使空气气泡更加细小，增加了氧气的利用率。另外，每个载体内外均具有不同的生物种类，内部生长一些厌氧菌或兼氧菌，外部为好养菌，这样每个载体都为一个微型反应器，使硝化反应和反硝化反应同时存在，从而提高了处理效果。
MBBR工艺兼具传统流化床和生物接触氧化法两者的优点，是一种新型高效的污水处理方法，依靠曝气池内的曝气和水流的提升作用使载体处于流化状态，进而形成悬浮生长的活性污泥和附着生长的生物膜，这就使得移动床生物膜使用了整个反应器空间，充分发挥附着相和悬浮相生物两者的优越性，使之扬长避短，相互补充。与以往的填料不同的是，悬浮填料能与污水频繁多次接触因而被称为“移动的生物膜”。MBBR的主要特点是：①处理负荷高；
②氧化池容积小，降低了基建投资；③ MBBR工艺中可不需要污泥回流设备，不需反冲洗设备，减少了设备投资，操作简便，降低了污水的运行成本；
④MBBR工艺污泥产率低，降低了污泥处置费用；⑤ MBBR工艺中不需要填料支架，直接投加，节省了安装时间和费用。
生物流化床（Moving Bed Biofilm Reactor Process简称MBBR法）是生长生物膜的载体层在废水中不断流动的生物接触氧化法。载体是聚乙烯中空圆柱体，长5～7mm，直径10mm，内部有十字支撑，外部有翅片，密度0.95g／
cm2，空隙率88％，可供生物膜附着的比表面积约 800 m2／m3，能给微生物提供良好的生长环境；填充率可高达67%，可在好氧操作下以空气搅拌，或在兼/厌氧操作下以机械搅拌，使生物接触材在水中均匀的悬浮流动。这种载体的特殊形状使微生物在有保护的载体内表面生长而去除废水中的 BOD5。
生物流化床运用生物膜法的基本原理，并结合了传统活性污泥法的优点，而又超越了活性污泥法及生物膜法的缺点及限制。聚偏氟乙烯（PVDF）中空纤维膜的应用取代传统活性污泥法中的二沉池，进行固液分离，有效的达到了泥水分离的目的。膜的高效截留作用，可以使生物池中的菌种浓度大大提高，使生化效率大大增强，有效去除氨氮、磷及难于降解的大分子有机物。
生物流化床系统有如下优点：
①省地：占地仅为传统方法的五分之一至十分之一，并取消了二沉池。将传统的“初沉、生化及二沉”三个步骤合为一个步骤；
②省时：比传统方法快一倍，只需2~6小时；
③无须污泥回流或循环反冲洗；污泥产量极少；
④操作简单：过程可实现自动化，易于操作和控制；
⑤不会堵塞：载体生物（Biomass）在紊流中不断脱落，避免堵塞。
⑥稳定的生物膜系统，生物易恢复活力：生物在改变温度和pH值，超负荷或受毒害作用下也能很快恢复活力，使处理效果稳定。
⑦配置灵活：生化池的设计弹性大，可根据处理要求和空间大小采用不同的配置方式；
⑧已建污水系统的改造、升级及扩充十分方便；
⑨投资费用及运行成本更低；
⑩水质更稳定，不受系统中水质波动的影响；出水更洁净，产水悬浮物和浊度接近于零，可以直接回用。
mbbr
流化床生物膜反应器
MBBR（Moving Bed Biofilm Reactor）
MBBR工艺原理是运用生物膜法的基本原理，充分利用了活性污泥法的优点，有克服了传统活性污泥法及固定式生物膜法的缺点。该方法通过向反应器中投加一定数量的悬浮载体，提高反应器中的生物量及生物种类，从而提高反应器的处理效率。由于填料密度接近于水，所以在曝气的时候，与水呈完全混合状态，微生物生长的环境为气、液、固三相。载体在水中的碰撞和剪切作用，使空气气泡更加细小，增加了氧气的利用率。另外，每个载体内外均具有不同的生物种类，内部生长一些厌氧菌或兼氧菌，外部为好养菌，这样每个载体都为一个微型反应器，使硝化反应和反硝化反应同时存在，从而提高了处理效果。
MBBR的主要特点
MBBR工艺兼具传统流化床和生物接触氧化法两者的优点，是一种新型高效的污水处理方法，依靠曝气池内的曝气和水流的提升作用使载体处于流化状态，进而形成悬浮生长的活性污泥和附着生长的生物膜，这就使得移动床生物膜使用了整个反应器空间，充分发挥附着相和悬浮相生物两者的优越性，使之扬长避短，相互补充。与以往的填料不同的是，悬浮填料能与污水频繁多次接触因而被称为“移动的生物膜”。
流化床生物膜反应器工艺（MBBR）技术的关键在于研究开发了比重接近于水，轻微搅拌下易于随水自由运动的生物填料，它具有有效比表面积大，适合微生物吸附生长的特点，适用性强，应用范围广，既可用于有机物去除，也可用于脱氮除磷；既可用于新建的污水处理厂，更可用于现有污水处理厂的工艺改造和升级换代。
流化床生物膜反应器工艺优势
（1）容积负荷高，紧凑省地特别对现有污水处理厂（设施）升级改造效果显著，不增加用地面积仅需对现有设施简单改造，污水处理能力可增加2-3倍，并提高出水水质。流化床生物膜工艺占地20-30%。（2）耐冲击性强，性能稳定，运行可靠。冲击负荷以及温度变化对流动床工艺的影响要远远小于对活性污泥法的影响。当污水成分发生变化或污水毒性增加时，生物膜对此受力很强。（3）搅拌和曝气系统操作方便，维护简单。曝气系统采用穿孔曝气管系统，不易堵塞。搅拌器采用香蕉型的搅拌叶片，外形轮廓线条柔和，不损坏填料。整个搅拌和曝气系统很容易维护管理。（4）生物池无堵塞，生物池容积得到充分利用，没有死角。。由于填料和水流在生物池的整个容积内都能得到混合，从根本上杜绝了生物池的堵塞可能，因此，池容得到完全利用。（5）灵活方便。工艺的灵活性体现在两个方面。一方面，可以采用各种池型（深浅方圆都可），而不影响工艺的处理效果。另一方面，可以很灵活的选择不同的填料填充率，达到兼顾高效和远期扩大处理规模而无需增大池容的要求。对于原有活性污泥法处理厂的改造和升级，流化床生物膜工艺可以很方便的与原有的工艺有机结合起来，形成活性污泥-生物膜集成工艺或流化床活性污泥组合工艺。（6）使用寿命长。优质耐用的生物填料，曝气系统和出水装置可以保证整个系统长期使用而不需要更换，折旧率低。
流化床生物膜反应器工艺特征
生物填料在反应器中的填充率可达67%；
在好氧反应器中，曝气使生物填料随反应器中水团在整个反应器中流动（或悬浮）；
在厌氧反应器中，搅拌使生物填料随反应器中水团在整个反应器中流动（或悬浮）；
工艺物理要素：池体（各种形状和材质），填料，混合设施（曝气或潜水混合），出水装置（各种形式的筛网）。
