题目年产2.5亿粒胶囊生产车间工艺设计学生姓名
学号
指导教师
学院
专业班级
2010年12月
制药工程设计任务书
专业班级学号姓名
设计题目：年产2.5亿粒胶囊（硬胶囊）生产车间工艺设计
设计时间：2010.11.22-2010.12.10
指导老师：
设计内容和要求：
1.确定工艺流程及净化区域划分；
2.物料衡算、设备选型（按单班考虑、片重按0.5g计；要求有湿法制粒
铝塑包装）。
3.按GMP规范要求设计车间工艺平面图；
4.编写设计说明书。
设计成果：
1.设计说明书一份。包括工艺概述、工艺流程及净化区域划分说明、物料衡算、工艺设备选型说明、工艺主要设备一览表、车间工艺平面布置说明、车间技术要求；
2.工艺平面布置图一套（1#图纸）；
3.工艺管道流程图
目录
第1章硬胶囊剂生产工艺概述 (4)
1.1 项目概述 (4)
1.2 设计依据 (4)
1.3 设计内容 (5)
1.4 设计指导思想和设计原则 (5)
第2章生产方法及工艺流程 (6)
2.1生产制度、规模及包装方式 (6)
2.1.1 生产制度、规模 (6)
2.1.2 包装形式 (6)
2.1.3工艺流程制定的原则 (6)
2.2 生产工序 (7)
2.3 工艺流程 (8)
第3章物料衡算 (9)
第4章生产设备选型 (10)
4.1 生产设备选型的步骤 (10)
4.1.1 生产设备选型依据 (10)
4.1.2 制药设备GMP设计通则的具体内容 (10)
4.1.3生产设备选型说明 (10)
4.2 主要生产设备选型 (11)
第5章车间（设备）布置 (14)
5.1 车间设计原则 (14)
5.2车间平面布置 (15)
5.2.1车间布置平面图 (15)
5.2.2车间产尘的处理 (15)
5.2.3车间排热、排湿及臭味的处理 (15)
5.2.4参观走廊的设置 (16)
5.2.5 安全门的设置 (16)
5.3设备的安装 (16)
第6章采暖通风与空调公用工程 (17)
6.1 设计要求 (17)
6.2 设计参数 (18)
6.3洁净室换气次数 (18)
6.4 洁净室压力 (18)
6.5正压风量的计算 (19)
6.6 噪声 (19)
6.7 通风量 (19)
第7章结束语 (20)
第8章参考文献 (21)
第1章硬胶囊剂生产工艺概述
1.1 项目概述
硬胶囊剂是指食用明胶为主要原料的胶液，制成空心的干硬胶囊（分为囊体和囊帽），然后将一定量的药材提取物、药材提取物加药材细粉或辅料制成的均匀粉末或颗粒，充填于空心胶囊中制成的制剂。
硬胶囊剂的制备方法可归纳（1）湿法制粒工艺、（2）干法制粒工艺
片剂生产设备主要有压片机、包衣机、抛光机、粉碎设备、筛分设备、治理设备、干燥设备、包装设备、混合设备。
1.2 设计依据
（1）、设计任务书
（2）、设计规范和标准，如《工矿企业总平面设计规范》、《化工企业总图运输设计规范》、《厂矿道路设计规范》、《建筑设计防火规范》、《化工企业供电设计技术规定》、《爆炸和火灾危险环境电力装置设计规定》、《化工管道设计规范》、《洁净厂房设计规范》、《采暖通风和空气调节设计规范》、《化工企业安全卫生设计标
准》、《国家污水综合排放标准》、《工业“三废”排放试行标准》等。
（3）、有关的设计基础资料,如设计规模、产品方案、生产工艺流程、车间组成、运输要求、劳动定员等生产工艺资料,以及厂址的地形、地势、地质、水文、气象、面积等自然条件资料。
1.3 设计内容
1.设计工艺路线的选择
通过文献的调研对设计产品或单元反应的路线进行评价，提出拟采用路线的依据及合理性，巩固文献检索知识，培养科学决策能力。
2．工艺设计计算
通过单元反应的物料衡算、热量衡算对所需设备进行初步选型，进而根据特定工艺条件的要求对设备进行有关计算并进行结构设计，巩固化工原理及物理化学等相关知识，掌握工程设计的“三算”概念。
3. 车间平立面设计
通过“三算”已完成设备选型，在此基础上对车间的平立面布局提出合理安排，满足实际生产要求。
4. 工艺管道布置图
对工艺管道的布置提出合理安排，为生产管道的安装提供依据。
5. 编写设计说明书
1.4 设计指导思想和设计原则
①车间平面布置在满足GMP 安全、防火等方面的有关标准和规范条件下尽可能做到人、物流分开，不返流。并注意布局的合理性，运输的方便、路径短捷。
②选用国内外先进的生产工艺和设备，提高产品质量和生产效率。
③净化空调和舒适性空调系统能有效控制温度湿度；制水工艺先进，水质符合要求。
④严格遵守现行安全法规，采取各种切实可靠、行之有效的事故防范和处理措施
第2章生产方法及工艺流程
2.1生产制度、规模及包装方式
2.1.1 生产制度、规模
年工作日：250天；
一天一班：每班8h；
生产方式：间歇式生产
间歇操作是我国制剂工业目前采用的主要操作方式。这主要是制剂产品的产量小，国产化连续操作设备尚未成熟，原辅料质量不稳定，技术工艺条件及产品质量要求严格等
硬胶囊剂：2.5亿粒/年
2.1.2 包装形式
硬胶囊剂采用铝塑包装，分泡罩式（亦称水泡眼）包装和窄条式包装两种形式，均将胶囊剂剂单个包装，使每个胶囊均处于密封状态，提高对产品的保护作用，也可杜绝交叉感染。产品内包装后装小盒，再按不同要求分装中盒和箱，放入装箱单、合格证，封箱入库。
2.1.3工艺流程制定的原则
①选择先进、可靠的工艺技术路线。
②进行工艺流程方案比较，制定合理的工艺流程方案。
③选取合适的工艺设备，通过工艺单元操作的设计来达到装置要求的设计能力和产品质量。
④还要考虑工艺方案优化，以降低原材料消耗和能量消耗。
⑤对废物进行综合利用或进行必要的处理，尽可能减少三废的排放量，实现文明清洁生产，使对环境的影响降到最低程度。
2.2 生产工序
（1）粉碎注意粉碎过程带来的不良作用，如晶形的转变、热分解、粘附于团聚的增大、在粉末表面吸附的空气对润湿性的影响、粉尘飞扬、爆炸等。
（2）筛分医药工业中常用筛分要点是将欲分离的物料放在筛网上，采用几种方法使粒子运动，并与筛网面接触，小于筛孔的粒子漏到筛下，振动筛是常用的筛。
（3）配料混合大批生产时多采用搅拌或容器旋转方式，以产生物料的整体和局部的移动而实现均匀混合的目的。另外，还要注意称量时的扬尘问题。
（4）制粒制得的颗粒应具有良好的流动性和可压缩性，并具有适宜的机械强度，能经受住装卸与混合操作的破坏。注意制粒时必须按照规定将原辅料混合均匀，制粒可以改善药物流动性，减少粉尘飞扬；要注意不同药物制粒时的湿度选择；流化床制粒时要注意防爆。要注意整粒机必须有除尘装置；特殊品种如激素类药物的操作人员要有隔离防护措施。
（5）干燥干燥时温度的升高不会引起药物的降解或发生氧化反应等；在干燥过程中保证异物不得进入药品中；加热空气干燥时，热空气中可能携带灰尘与微生物等；再者是干燥设备中不能积存物料或其他杂质；采用流化床干燥时注意排气的交叉污染，排气要经过除尘过滤。
干燥的温度一般在40-60°C，个别对热稳定的药物可适当放宽至70-80°C，甚至可提高到80-100°C。干燥程度一般为3%左右。
（6）整理与混合一般采用过筛的方法进行整粒，所用的筛孔比制粒时的筛孔稍小一些。
（7）胶囊填充要注意颗粒扩散互溶除尘问题，局部要保持相对负压。
（8）胶囊抛光经胶囊抛光机去除胶囊外壁粘连的药粉。
（9）包装与贮存由于受热、光照、受潮、发霉等原因，仍可能使某些胶囊剂发生有效成分的降解，以致影响胶囊剂的实际含量。注意包装间的排热问题。（10）清场有更换批号、品种、规格的要求时，每次更换前要对原生产车间进行卫生清场和有关设备的拆洗灭菌。
2.3 工艺流程
从仓库来的原辅料、内包材料运至脱外包室，脱去外包装或将外包装清洁后经气闸进入洁净区，原辅料进入贮料室、内包材料进入内包材间贮存。须粉碎的原辅料在粉碎室内经高效粉碎机粉碎，旋涡振动筛过筛，按处方量称取各种原辅料，加入到湿法混合制粒机, 同时加入经制浆锅制得的粘合剂制成湿颗粒，湿颗粒经颗粒机整粒后置沸腾制粒干燥机或药物干燥烘箱干燥得颗粒，经快速整粒机整粒，颗粒投入多向运动混合机，加润滑剂总混，然后存入中间站。颗粒检验合格后送全自动胶囊填充机填充，填充完后使用抛光设备清除药粉并对胶囊进行抛光处理，使胶囊光洁、透亮，然后使用平板式泡罩式包装机进行铝塑包装，再传送至外包室，人工装盒，装箱，打包完成外包，硬胶囊剂生产即完成，成品送至仓库待检区。硬胶囊剂的制备工艺流程如图2-1所示：
图2-1 硬胶囊剂的制备工艺流程
第3章 物料衡算
1、物料计算基准: 年产硬胶囊剂2.5亿片，单粒硬胶囊重0.5g/片；年工作日250天，单班生产。
2、年制粒量为： 2.5×108×0.5×10-3=1.25×105错误！未找到引用源。kg/年
3、日制粒量为： 1.25×105错误！未找到引用源。÷250=500kg/天
4、假设每一步骤中物料的损耗均为1%，则，物料衡算过程及结果（以日产量为基准）如下：
①入库量：500kg 。
②假设外包过程不损失，则内包时物料质量：500*（1+1%）=505kg 。 ③设充填、抛光总损失1%，则充填抛光时质量：505*1.01=510kg 。 ④整粒总混时：m=510*1.01=515.2kg
⑤干燥后总质量：m=515.2*1.01=520.3kg 。
⑥假设干燥后物料的含水量为3%，则绝干物料质量：m=520.3*0.97=504.7kg 。 ⑦湿法制粒时，要得到比较均匀的颗粒，物料的含水量一般要高于60%，假设含水量为62%。则湿法制粒时的质量：m=504.7*1.01/0.38=1341.4kg 。 ⑧故造粒时需要的水以及粘合剂的总质量为：m=831.7kg
⑨需要原辅料的总质量为：504.7*1.01*1.01=515.0kg 。
计算结果（以日产量为准）见下图
1341.4
510
515.2
500
505
原料515
湿法制粒
烘干
整粒、总混
充填、抛光
内包
外包 成品500
损耗5.3 水汽813.2 损耗5.2 损耗5 损耗5
辅料水831.7 损耗13
第4章生产设备选型
4.1 生产设备选型的步骤
4.1.1 生产设备选型依据
①该设备符合国家有关政策，可满足药品生产的要求，保证药品生产的质量，安全可靠，易操作、维修及清洁。
②该设备的性能参数符合国家、行业或企业标准，与国际先进制药设备相比具有可比性，与国内同类产品相比具有明显的技术优势。
③具有完整的、符合标准的技术文件。
4.1.2 制药设备GMP设计通则的具体内容
①设备的设计应符合药品生产及工艺的要求，安全、稳定、可靠、易于清洗、消毒或灭菌，便于生产操作和维修保养，并能防止差错和交叉污染。
②设备的材质应该严格控制。与药品接触的零件均应选用无毒、耐腐蚀，不与药品发生化学反应，不释放出微粒或吸附药品的材质。
③与药品直接接触的设备内表面及工作零件表面，尽可能不设计有台、沟及外露的螺栓连接。表面应平整、光滑、无死角，易于清洗和消毒。
④设备应不对装置之外的环境构成污染。
⑤在易燃易爆环境中的设备，应采用防爆电器并设有消除静电及安全保险装置。
⑥设备设计应标准化、通用化、系列化和机电一体化。
4.1.3生产设备选型说明
设备选型是工艺设计的重要内容，国内制药企业积极推进GMP认证，但对国内生产药机设备却没有权威部门给与认证是否符合GMP,而国外生产的药机设备价格昂贵，因此在设备选型问题上应坚持按GMP的要求，力求先进，质量可靠，运行平稳，符合国情和企业实际情况。
4.2 主要生产设备选型
①由物料恒算知，整个车间每天处理原辅料515kg，再按生产班制可计算出每小时至少处理物料64.4kg.可选一台型号为FL-300的万能粉碎机，基单机生不能力为150kg/h，能满足生产要求，而且有较大的弹性。
设备参数设备参数
生产能力/(kg/h) 150
配套电机/kW 5.5
外形尺寸/mm 1100*600*1480 重量/kg 300 主要材质不锈钢数量/台 1
②工艺的第二步是过筛，根据固体制剂的需要，固体制剂过筛的主要目的是将物料颗粒大小筛匀，可选区一台型号为ZS-350型的振动筛，其单机生产能力为60-360kg/h，可满足生产要求。
设备参数设备参数
生产能力/(kg/h) 60－360
配套电机/kW 0.55
外形尺寸/mm 880*880*1350 重量/kg 100 主要材质不锈钢数量/台 1
③制粒过程中应用到水，每天处理的原辅料和水分达到825kg，按每小时计算至少处理物料103kg，可选一台型号为CH-200和物料混合机，其每次能装150kg 的物料，工作容积200L。
设备参数设备参数
生产能力/(kg/h) 150
配套电机/kW 4
外形尺寸/mm 1790*660*1190 重量/kg 630 主要材质不锈钢数量/台 1
④喷雾制粒是将喷雾干燥与流化床制粒技术相结合的制粒方法，该工艺所用到的设备即是沸腾制粒干燥机（一步制粒机），就是在物料粉碎过筛后，直接送到一步制粒机中，一步完成混合，干燥，制粒任务。其工作原理是利用高速热气流使流化床内物料粉末成流态化，将粘合剂喷成雾状凝聚在表面结成多孔颗粒。集混
合，制粒，干燥功能于一体，多流体雾化器确保成粒均匀。其主要的配套结构由一个主杨和进风系统构成。但这种设备在生产的时候噪声比较大，需要用到蒸汽和压缩空气，所以使用的时候应有消音系统并注意安全。另外它的出风口需要安装在比较高的位置，所以在安装的时候局部抬高3.5－4m。根据工艺要求，选用一台型号为FL－300的沸腾制粒干燥机，其干燥能力为300kg/h。容器容积为1000L。蒸汽（0.4MPa）耗量336kg/h，压缩空气耗量0.9 m3/min，干燥温度20－120C，物料收得率可达99%。
设备参数设备参数
生产能力/(kg/h) 300
配套电机/kW 30
外形尺寸/mm 2400*2100*3200 重量/kg 1800 主要材质不锈钢数量/台 1
⑤制粒后的工序是整粒，根据物料恒算，需要一台生产能力至少为64kg/h的整粒机，可选用一台型号为GKZ－200的快速整粒机，其生产能力为200kg/h，成粒范围在6－80目。
设备参数设备参数
生产能力/(kg/h) 200
配套电机/kW 2.2
外形尺寸/mm 1000*980*1300 重量/kg 125 主要材质不锈钢数量/台 1
⑥制粒干燥设备
日制颗粒量为2360kg，选用GSL-250 型高速混合制粒机二台，每台每批可制湿颗粒100kg，每批制粒时间10分钟，足可满足生产要求；干燥设备选用FG200型沸腾制粒干燥器一台及JCT-C-Ⅰ型药品专用热风循环烘箱1台，沸腾制粒干燥器根据品种不同可用作一步制粒或干燥使用，装料量100-250kg/次（实际按160kg），每批操作时间约50分钟，药品专用热风循环烘箱干燥能力约50kg/h，一班生产，合计干燥能力为2520kg/d。
HDJ系列多向运动混合机使用于制药、化工、食品等行业，其工作原理是混合时物料在器内做强烈湍动、平移、翻转，加速物料的扩散，且不产生偏析和聚积，桶内装料系数大，进出料方便，无死角，不损料，易清洗。根据工艺可选一台型号为HDJ－1000的三维运动混合机，装料容积为850L，最大装量500kg。
设备参数设备参数
生产能力/(kg/h) 600
配套电机/kW 7.5
外形尺寸/mm 2800*2600*2400 重量/kg 2200 主要材质不锈钢数量/台 1
⑦胶囊填充时，根据生产需要每分钟至少填充2080粒，NJP系列型号的全自动胶囊填充机目前还是较先进的胶囊填充设备，可选3台型号为NJP-800的全自动胶囊填充机，其单机生产能力为800粒/ min ，胶囊上机率>98%，装量差异±4%，适用于型号为0#︿5#的胶囊，工作时噪声<80dB，真空度-（0.04︿0.08）Mpa。
设备参数设备参数
生产能力/(粒/min) 800
配套电机/kW 3*3
外形尺寸/mm 700*900*1800 重量/kg 700 主要材质不锈钢数量/台 3
⑧胶囊填充后需清除附着在胶囊外壳上的粉尘，即抛光。根据生产需要，可选一台型号为PG-7000的胶囊抛光机，吸尘机的功率为1.2KW，其工作原理是采用直流电机无级调速，将锁合后的硬胶囊成品放入料斗，经毛刷旋转及螺旋运动，反复滚动、抛光，使胶囊表面光洁，主轴倾斜角可任意调整。
设备参数设备参数
生产能力/(粒/min) 3000︿7000
配套电机/kW 2.2*1
外形尺寸/mm 1150*1250*400 重量/kg 60
主要材质不锈钢数量/台 1
⑨铝塑包装是片剂常用的包装形式，通常有平板式和滚筒式。按生产方式有板式正压成型的，有真空吸成型的，还有压缩空气吹塑成型的。一般都是集成型、装药、封口、冲裁为一体的。根据生产需要可选三台型号为DPP－250B的平板式泡罩包装机，其冲切频率为20－40次/min，冲切板块每次4板，包装频率5000—8000板/h，标准板块58mm*90mm，压缩空气压力为为0.4－0.6Mpa。
设备参数设备参数
生产能力/(kg/h) 5000－8000
配套电机/kW 4*3
外形尺寸/mm 4000*800*1900 重量/kg 1500 主要材质不锈钢数量/台 3
⑩另设一条塑瓶包装线用于包装片剂，选用型号为DP－245A的片剂包装机一台，其生产能力为30－50瓶/min，适应规格15－35ml，药片直径5.5－10mm，装量30－200片/瓶。
设备参数设备参数
生产能力/(kg/h) 30－50
配套电机/kW 0.6
外形尺寸/mm 2800*800*1500 重量/kg 900 主要材质不锈钢数量/台 1
第5章车间（设备）布置
5.1 车间设计原则
固体制剂车间GMP设计原则及技术要求工艺设计在固体制剂车间设计中起到核心作用，直接关系到药品生产企业的GMP验证和认证。
应遵循以下设计原则和技术要求：
1、根据GMP及其《洁净厂房设计规范》 (GB 50073—2001)和国家关于建筑、消防、环保、能源等方面的规范设计。
2、固体制剂车间在厂区中布置应合理，应使车间人流、物流出人口尽量与厂区人流、物流道路相吻合，交通运输方便。由于固体制剂发尘量较大其总图位置应不影响洁净级别较高的生产车间如大输液车间等。在生产过程中产生的容易污染环境的废弃物的专用出口，避免对原辅料和内包材造成污染。
3、若无特殊要求，生产内别为丙类，耐火等级二级。洁净度300000级、温度18℃～26℃、相对湿度45℅～65℅。
4、充分利用建设单位现有的技术、装备、场地、设施。要根据生产和投资规模合理选用生产工艺设备，提高产品质量和生产效率。设备布置便于操作，辅助区布置适宜。为避免外来因素对药品产生污染，洁净生产区只设置与生产有关的设备、设施和物料存放间。空压站、除尘间、空调系统、配电等公用辅助设施，均应布置在一般生产区。
5、粉碎机、旋振筛、整粒机、压片机、混合制粒机需设置除尘装置。热风循环烘箱、高效包衣机的配液需排热排湿。各工具清洗间墙壁、地面、吊顶要求防霉且耐清洗。
5.2车间平面布置
5.2.1车间布置平面图
该车间生产类别为丙类，耐火等级为二级构形式为单层框架，层高为5，10m；洁净控制区设吊顶；吊顶高度为2．70m；车间内的人员和物料通过各自的专用通道进入洁净区，人流和物流无交叉。整个车间主要出入口分三处，一处是人流出人口，即人员由门厅经过更衣进入车间，再经过洗手、更洁净衣进入洁净生产区、手消毒；一处是原辅料人口，即原辅料经过脱外包由传递窗送入；另一处为成品出口。车间内部布置主要有湿法混合制粒、整理混合、全自动胶囊填充机、胶囊抛光机、铝塑内包等工序。
产生粉尘的生产岗位如粉碎筛分、制粒干燥、整粒总混等布置有前室及除尘间。产热较大的设备如沸腾干燥器、粉碎过筛均设有机械室将辅助装置隔离，以改善洁净区环境。
5.2.2车间产尘的处理
发尘量大的粉碎、过筛、制粒、干燥、整粒、总
混、压片、充填等岗位，需设计必要的捕尘、除尘装
置（见右图）：
产尘室内同时设置回风及排风，排风系统均与相
应的送风系统连锁，即排风系统只有在迭风系统运行
后才能开启，避免不正确的操作，以保证洁净区相对
室外正压（见图）。工序产尘时开除尘器，关闭回风；
不产尘时开回风，关闭排风。
5.2.3车间排热、排湿及臭味的处理
配浆、容器具清洗等散热、散湿量大的岗位，除设计排湿装置外，也可设置前室，避免由于散湿和散热量大而影响相邻洁净室的操作和环境空调参数。铝塑包装机工作时产生PVC焦臭味，故应设置排风。排风口位于铝塑包装热合位置的
上方。
5.2.4参观走廊的设置
参观走廊的设置不仅是人物流通道，保证了消防安全通道畅通；使洁净区与外界有一定的缓冲，保证了生产区域的洁净；作为参观走廊，使参观者不影响生产。而且洁净走廊的设置，使用暖气采暖成为可能，保护了洁净区，避免冬季内墙结露。因为洁净区靠外墙，如果不设窗，影响房间采光；若设双层窗，无论如何密闭，灰尘也要进来，窗户的清洗也成问题。
5.2.5 安全门的设置
设置参观走廊和洁净走廊时就要考虑相应的安全门，它是制药工业洁净厂房所必须设置的，其功能是出现突然情况时迅速安全疏散人员，因此开启安全门必须迅速简捷。
5.3设备的安装
①设备应尽可能按照工艺流程的顺序进行布置，要保证水平方向和垂直方向的连续性，避免物料的交叉往返。为减少输送设备和操作费用，应充分利用厂房的垂直空间来布置设备，设备间的垂直位差应保证物料能顺利进出。一般情况下，计量罐、高位槽、回流冷凝器等设备可布置在较高层，反应设备可布置在较低层，过滤设备、贮罐等设备可布置在最底层。多层厂房内的设备布置既要保证垂直方向的连续性，又要注意减少操作人员在不同楼层间的往返次数。
②检修要求在布置设备时，不仅要考虑设备自身所占的位置，而且要考虑相应的操作位置和运输通道。有时还要考虑堆放一定数量的原料、半成品、成品和包装材料所需的面积和空间。
③安全距离设备与设备之间以及设备与建筑物之间还应留有一定的安全距离。安全距离的大小不仅与设备的种类和大小有关，而且与设备上连接管线的多少、管径的大小以及检修的频繁程度等因素有关。
④满足安装和检修要求要根据设备的大小、结构和安装方式，留出设备安装、检修和拆卸所需的面积和空间。
要考虑设备的水平运输通道和垂直运输通道，以便设备能够顺利进出车间，并到达相应的安装位置。
⑤满足土建要求凡属笨重设备以及运转时会产生很大震动的设备，如压缩机、真空泵、离心机、大型通风机、粉碎机等，应尽可能布置在厂房的底层，以减少厂房楼面的承重和震动。震动较大的设备因工艺要求或其它原因不能布置在底层时，应由土建专业人员在厂房结构设计上采取有效的防震措施。
有剧烈震动的设备，其操作台和基础等不得与建筑物的柱、墙连在一起，以免影响建筑物的安全。
⑥满足安全、卫生和环保要求
1、采光为创造良好的采光条件，首先应从厂房建筑本身的结构来考虑，以最大限度地提高自然采光效果。为了提高自然采光和通风效果，建筑设计人员可设计出不同的建筑结构形式，特别是形状各异的屋顶结构。为便于操作人员读取仪表和有关数据，在布置设备时，应尽可能使操作人员位于设备和窗之间，即让操作人员背光操作。此外，特别高大的设备要避免靠窗布置，以免影响采光。
2、通风通风问题是制药车间的重要课题。为创造良好的通风条件，首先应考虑如何最有效地加强自然对流通风，其次才考虑机械送风和排风。为创造良好的自然对流条件，可在厂房楼板上设置中央通风口，并在房顶上设置天窗。中央通风孔不仅可提高自然通风效果，而且可解决厂房中央光线不足的问题。
3、防火防爆凡属火灾危险性的甲、乙类厂房(参见第十一章)，必须采取相应的防火防爆措施。厂房的通风效果必须保证厂房中易燃易爆气体或粉尘的浓度不超过规定的限度。在防火防爆区域内，要采取措施防止各种静电放电和着火的可能性。
4、环境保护药品生产中通常要产生一定量的污染物，因此，在设计时要考虑相应的环保设施，以免对环境造成污染。凡产生腐蚀性介质的设备，其基础及设备附近的地面、墙、梁、柱等建(构)筑物都要采取相应的防护措施，必要时可加大设备与墙、梁、柱等建(构)筑物之间的距离。对运转时会产生剧烈震动和噪声的设备，应采取相应的减震降噪措施。
第6章采暖通风与空调公用工程
6.1 设计要求
空调设计目的是通过空调系统供应足够的空气，应尽量减少生产区空气中的有害或无害异物，用以除去可能污染产品的空中微尘。空调系统应考虑防止新风
污物及回风微尘进入工作区，供应足够的风量以驱除工作区的空中异物，各区进气独立管理以适应所需的温湿度。
6.2 设计参数
非无菌制剂工序中，根据产品的吸湿性和操作人员的服装以及设备的热负荷等情况经济效果，确定温湿度。一般标准是夏季22--28℃，50％--60％RH，冬季18—22℃(分装药剂要求40％--55％RH)。
制剂厂温度主要根据生产工艺要求和操作人员的舒适要求确定。夏季室内温度范围可取20～26℃，对于无菌要求低的、洁净度等级低的房间，室内温度范围可取其高值，如原料药生产的精烘包工序，片剂车间等。
对于无洁净要求的一般空调区域，室内温度的决定只需考虑操作人员的舒适要求，夏季通常取为26～28℃。
制剂厂室内相对湿度的决定主要根据工艺生产过程的要求，通常相对湿度范围可取 40％～60％。就节能角度而言，夏季相对湿度越低，能耗越大。据计算，洁净室换气次数20次/h，室温25℃，当室内相对湿度由55％提高到60％时，约可节省冷负荷15％。
因此，当确定洁净室温湿度时，要注意既要满足工艺要求，又要最大程度地节省空调能耗。
6.3洁净室换气次数
我国“药品生产管理规范”推荐，一般情况下要求的换气次数，洁净度1万级的为≥25次／h，洁净度10万级的为≥15次/h。并指出换气次数的确定，尚应根据热平衡计算加以验证。一般情况，尽可能在万级或10万级环境内，用局部层流方式来达到百级的要求。
洁净室所需换气次数，应取下列各项换气量的最大值。
(1)为控制室内空气洁净度所需换气次数；
(2)根据热湿负荷计算和稀释有害气体所需送风量；
(3)按空气平衡所需送风量
6.4 洁净室压力
为使洁净室外污染的空气不进入洁净室，洁净室必须维持一定的正压。据规
定，洁净室与邻室的压差≥4.9pa，洁净室与室外的压差≥9.81pa。按无菌等级的高低依次相连。彼此相连的房间，按洁净等级应依次相差4．9Pa以上压差，压差偏小，根本无法防止强风时产生缝隙渗透或开关门时产生压差变化；压差过大，开门往往比较困难，比较理想的办法是在保持合理压差的同时采用气闸室。对于生产中产生粉尘、有毒气体、易燃易爆气体的洁净室，如片剂车间、青霉素车间、抗肿瘤药车间、使用溶剂的片剂包衣间、原料药精烘包工序等有害物，为避免有害物质逸出，应与相邻洁净室保持相对负压。
6.5正压风量的计算
在公式中，LL为无组织的渗漏风量，即由于洁净室内维持正压，通过门窗、壁板等围护结构缝隙渗漏到室外的风量，又称为正压风量。在相同围护结构条件下室内维持的正压值越高，所需正压风量越大。维持相同正压值的条件下，围护结构的气密性能越好，所需正压风量越小；反之所需正压风量越大。
《洁净厂房设计规范》中要求：不同等级的洁净室以及洁净区与非洁净区之间的静压不应小于4．9Pa，洁净区与室外的静压差，不应小于9．8Pa。工程设计时可采用以下几种方法确定正压风量。
6.6 噪声
当净化空调系统处于正常运行状态，而生产设备尚未投入运行时，洁净室内的噪声不得超过65分贝；当洁净室处于正常运行状态时，洁净室内的噪声不得超过70分贝。由于使用上的特殊要求或其它原因，可适当提高或降低允许值，但最高不得超过75分贝。
6.7 通风量
一般情况下，若每名工作人员所占的厂房容积小于20m3，则应保证每人每小时不少于30m3的新鲜空气量；若所占容积为20~40m3，则应保证每人每小时不少于20m3的新鲜空气量；若所占容积超过40m3，则可由门窗缝隙送入的空气量来换气。
第7章结束语
虽然在11月22号老师已经布置了设计任务，但由于前面有考试到12月份才开始动工，刚动手时，头脑很无绪，看着那一张张的设计图，只能“望图惊叹”，不敢去想象怎么做出来的。但经过刘老师的耐心指导后，很多我们看起来复杂的东西变得很简单，做这个车间工艺课程设计最重要的是要学好AutoCAD软件，在大一的时候有学过这个软件，但那时候学的都是一些简单的操作，现在这个设计工程量很大，要使用的工具很多，很多工具都不会用，只能一边学一边用，所以通过这次课程设计让我学会了AutoCAD的一些基本工具，同时也加强了我们动手、思考和解决问题的能力。
在设计过程中，一张工厂的设计不仅仅是把图画出来，要把许多条件都考虑进去，譬如地形，制什么样的剂型，设置多大的厂等，综合考虑许多因素才能把它画出来，但在画图中发生犯了一次错，先把所有的东西都画好了再打柱子，这个在现实生活中完全行不通的，在设计过程中常常碰到一些问题：设计和现实生活中能否实现的矛盾，很多时间都花在这里。在画CAD时，发现细心耐心，恒心一定要有才能做好事情，首先是线的布局上既要美观又要实用和走线简单，兼顾到方方面面去考虑是很需要的，否则只是一纸空话。
经过3个星期的设计使我懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正为社会服务，从而提高自己的实际动手能力和独立思考的能力。在设计的过程中遇到问题，可以说得是困难重重，这毕竟第一次做的，难免会遇到过各种各样的问题，同时在设计的过程中发现了自己的不足之处，对以前所学过的知识理解得不够深刻，掌握得不够牢固。在设计中遇到了很多专业知识问题，最后在老师的辛勤指导下，终于游逆而解。同时，在老师的身上我们学也到很多实用的知识，在次我们表示感谢！同时，对给过我帮助的所有同学和各位指导老师再次表示忠心的感谢！此次课程设计，学到了很多课内学不到的东西，比如独立思考解决问题，出现差错的随机应变，和与人讨论合作共同提高，都受益非浅。
天津工业大学 环境与化学工程学院 2016届制药工程课程设计 题目:年产36吨尼克地尔原料药车间工艺设计 报告人：____ ______________ 班级：___ ___________ 学号：___ ___________ 指导老师：____ ___________ 实习时间：____ __
目录 第一章产品介绍 (1) 第二章生产工艺说明 (2) 第三章生产周期 (5) 第四章物料衡算 (6) 第五章设备选型 (10) 附件：设备流程图、车间布置图
第一章产品介绍 1.3产品名称及生产规模 产品名称：尼可地尔 英文名称：Nicorandil 化学名：N-(2-羟乙基)烟酰胺硝酸酯 生产规模：36t/a 1.2产品规格 物理性状：针状 熔沸点：熔点92~93℃ 分子式：C8H9N3O4 结构式： 分子量：211.17 1.3产品的重要价值 尼可地尔，又叫做烟浪丁，是一种硝酸酯类物质，可用于治疗缺血性心脏疾病。与硝酸甘油作用相似，但又有所不同。尼可地尔在细胞膜和线粒体水平选择性激活K+-ATP通道，促使冠状动脉和外周血管扩张，随后还原前、后负荷。而且该药物主要主要舒张小动脉，增开心肌及血管平滑肌细胞膜的钾通道，并且不具有耐药性。
第二章 生产工艺说明 2.1产品合成方法 合成本产品所需原料有烟酸、乙醇胺、无水乙醇、碳酸氢钠、发烟硝酸、乙醚、氯化亚砜、氯仿、碳酸钾、无水硫酸镁、乙醇依次经历硝化反应、酰化反应和精制这三个步骤。 产品生产主要反应如下： 1.硝化反应： NH 2CH 2CH 2 OH NH 2CH 2CH 2ONO 2·HNO 3 2.缩合反应 NH 2CH 2CH 2ONO 2·HNO 3+ 2.2生产工艺流程概述 1.硝化反应 将发烟硝酸通过计量罐置于带有夹套的反应釜中，通冷盐水冷却至-8℃搅拌，缓慢滴加氨基乙醇，滴加完毕，于0℃继续搅拌1 h,减压蒸除过量硝酸，将剩余物倾入冷乙醚中，析出白色沉淀，抽滤至干，得产品 2.合成烟酰氯盐酸盐反应 将烟酸、氯化亚砜加入反应釜中，回流2h 。减压蒸馏除去过量氯化亚砜，干燥,得产品粗品。 HNO 3
机械制造工艺学课程设计目得、内容与要求 1 课程设计得目得 学生通过设计能获得综合运用过去所学过得全部课程进行机械制造工艺及结构设计得基本能力,为以后做好毕业设计、走上工作岗位进行一次综合训练与准备。它要求学生全面地综合运用本课程及有关选修课程得理论与实践知识，进行零件加工工艺规程得设计与机床夹具得设计。其目得就是: （1）培养学生综合运用机械制造工程原理课程及专业课程得理论知识,结合金工实习、生产实习中学到得实践知识，独立地分析与解决机械加工工艺问题,初步具备设计中等复杂程度零件工艺规程得能力。 （2)培养学生能根据被加工零件得技术要求,运用夹具设计得基本原理与方法,学会拟订夹具设计方案,完成夹具结构设计,进一步提高结构设计能力。 (3)培养学生熟悉并运用有关手册、图表、规范等有关技术资料得能力。 （4)进一步培养学生识图、制图、运算与编写技术文件得基本技能。 （5)培养学生独立思考与独立工作得能力,为毕业后走向社会从事相关技术工作打下良好得基础。 ２课程设计得内容与要求 ２、１课程设计得内容 课程设计题目通常定为:设计××零件得机械加工工艺规程及相关工序得专用夹具。零件图样、生产纲领与生产条件就是设计得主要原始资料，由指导教师提供给学生。零件复杂程度以中等为宜,生产类型为成批生产。 学生根据教师设计任务书中规定得设计题目,分组进行设计，按照所给零件编写出相应得加工工艺规程,设计出其中由教师指定得一道重要工序（如:工艺规程中所要求得车、铣、钻夹具中得一种)得专用夹具，并撰写说明书。学生在指导教师得指导下，参考设计指导书，认真地、有计划地、独立按时完成设计任务. 具体设计内容如下: １。对零件进行工艺分析,拟定工艺方案,绘制零件工作图1张。 ２．确定毛坯种类及制造方法，绘制毛坯图１张。 3。拟定零件得机械加工工艺过程,选择各工序加工设备及工艺装备（刀具、夹具、量具、辅具），确定某一代表工序得切削用量及工序尺寸.编制机械加工工艺规程卡片（工艺过程卡片与工序卡片)1套。 4．设计重要工序中得一种专用夹具，绘制夹具装配总图与大件零件图(通常为夹具体）各１张。 5.撰写设计说明书1份. 2、2课程设计中对学生得要求
机电及自动化学院《机械制造工艺学》课程设计说明书设计题目：输出轴工艺规程设计 目录 1、零件的分析 1.1、计算生产纲领，确定生产类型------------------------- 3 1.2、零件的作用-----------------------------------------3 1.3、零件的工艺分析-------------------------------------3 2、工艺规程设计 2.1、确定毛坯的制造形式---------------------------------3
2.3、制定工艺路线---------------------------------------4 2.3.1、加工方法的选择---------------------------------4 2.3.2、加工顺序的安排---------------------------------4 2.3.3、拟定加工工艺路线-------------------------------5 2.3.4、加工路线的确定--------------------------------6 2.3.5、加工设备的选择--------------------------------6 2.3.6、刀具的选择------------------------------------7 3、机械加工余量、工序尺寸及毛坯尺寸的确定-------------7 4、确定切削用量及加工时间 4.1、切削用量选定--------------------------------------10 4.2、基本加工时间确定-----------------------------------14 5、小结----------------------------------------------------18 6、参考文献------------------------------------------------19 7、附件---------------------------------------------19 第一章零件的分析 1.1计算生产纲领，确定生产类型 如下面零件图所示为输出轴，该产品年产量为5000台，设其备品率为16%，机械加工废品率为2%，现制订该零件的机械加工工艺规程。 技术要求如下： ①锻件消除内应力； ②未注明倒角为1×45o； ③调质处理217~255HBS； ④材料45钢，N=Qn(1+a%+b%)=5000×1×(1+16%+2%)=5900(件/年）。 输出轴的年生产量为5900件，现通过计算，该零件质量约为3kg。根据教材表2-3，生产纲领与生产类型的关系，可确定其生产类型为大批量生产。
目录 1．序言 1 2．零件的工艺分析及生产类型的确定 1 2．1零件的作用 1 2．2零件的工艺分析 2 2．3零件的生产类型 2 3．选择毛坯，确定毛坯尺寸，设计毛坯图 3 3．1确定毛坯制造形式 3 2．确定机械加工余量 3 3．3确定毛坯尺寸 4 3．4确定毛坯尺寸公差 4 3．5设计毛坯图 5 4．选择加工方法,制定工艺路线 6 4．1定位基准的选择 6 4．2零件表面加工方法的选择 6 4．3制定工艺路线 7 5．工序设计 8 5．1选择加工设备与装备 8 5．2确定工序尺寸 11 6．确定切削用量及基本时间 14 6．1工序I切削用量及基本时间的确定 14 6.2工序Ⅱ切削用量及切削时间的确定 18 6.3工序Ⅲ切削用量及基本时间的确定 19 6.4工序Ⅳ的切削用量及基本时间的确定 21 6.5工序Ⅴ切削用量及基本时间的确定 22 6.6工序Ⅵ切削用量及基本时间的确定 23 6.7工序Ⅶ切削用量及基本时间的确定 25 6.8工序Ⅷ切削用量及基本时间的确定 25 7．夹具设计 26 7.1定位方案 26 7.2夹紧机构 26 7.3对刀装置 27 7.4夹具与机床连接元件 27 7.5夹具体 27 7.6使用说明 27 7.7结构特点 27总结 参考文献
1．序言 课程设计在我们学完大学的全部基础课、专业基础课之后进行的，这是我们在进行课程设计对所学各课程的深入综合性的总复习，也是一次理论联系实际的训练，因此，它在我们的大学生活中占有重要的地位。另外在做完这次课程设计之后，我得到一次在毕业工作前的综合性训练，我在想我在下面几方面得到了锻炼： 运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，保证零件的加工质量。 提高结构设计能力。通过设计夹具的训练，获得根据被加工零件的加工要求，设计出高效，省力，经济合理而能保证加工质量的夹具的能力。 学会使用手册以及图表资料。掌握与本设计有关的各种资料的名称，出处，能够做到熟练的运用。 就我个人而言，我希望通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己发现问题、分析问题和解决问题的能力，为今后参加祖国的“四化”建设打一个良好的基础。 由于个人能力有限，设计尚有许多不足之处，恳请各位老师给予指教，本人将表示真诚的感谢！ 2．零件的工艺分析及生产类型的确定 2.1零件的作用 课程设计任务书所给的是CA6140车床主轴箱中运动输入轴Ⅰ轴上的一个离合齿轮（图1-1），它位于Ⅰ轴的右端，用于接通或断开主轴的反转传动路线，与其他零件一起组成摩擦片正反转离合器。它借助两个滚动轴承空套在Ⅰ轴上，只有当装在Ⅰ轴上的内摩擦片和装在该齿轮上的外摩擦片压紧时，Ⅰ轴才能带动该齿轮转动。该零件的φ68K7mm孔与两个滚动轴承的外圈相配合，φ71mm沟槽为弹簧挡圈卡槽，φ94mm孔容纳其他零件，通过4个16mm槽口控制齿轮转动，6×1.5mm沟槽和4×φ5mm孔用于通入冷却润滑油。
西北师范大学生命科学学院（制药工程课程设计）课程设计 班级：2009级 姓名：陈霞 学号：200974050104 指导教师：梁俊玉 二○一三年4月28日
制药设备与工程设计课程设计任务书
西北师范大学生命科学学院 课程设计说明书 题目：年产100万瓶藿香正气口服液的工厂设计课程：制药设备与工程设计 系（部）：制药工程系 专业：制药工程 班级：2009级 学生姓名：陈霞 学号：200974050104 指导教师：梁俊玉 完成日期：2013年4月28日
课程设计简介 由中药制剂制成的藿香正气口服液具有解表化湿，理气和中。用于外感风寒、内伤湿滞或夏伤暑湿所致的感冒，症见头痛昏重、胸膈痞闷、脘腹胀痛、呕吐泄泻；胃肠型感冒见上述证候者。且由于藿香正气类药物的主要成分是藿香、陈皮、茯苓、甘草等，大都是平时可以吃的野草、野菜，因此是比较安全的，老人、孩子都可以服用。藿香正气类药物，比较方便的剂型是水剂和口服液，由于藿香正气水是采用酒精提取的，味道比较刺激，高血压患者、酒精过敏者以及儿童不太适合服用该剂型，藿香正气口服液经过改进不含酒精，口感也比较好，适用范围广泛。临床试验证明，该口服液的功效是可信的，因其投用经济简便，给药途径为口服，无创伤性，且无明显副作用，及早使用该口服液有利于缩短治疗时间，减少病情变化，所以，该口服液是一种值得推广的治疗外感风寒、内伤湿滞或夏伤暑湿所致的感冒的良药，同时也是一种很有开发前景的中药复方制剂口服液。 据以上所述，决定。在兰州市安宁区刘家堡建立年产100万瓶藿香正气水口服液的工厂。
课程设计说明书目录 一、设计资料 1. 设计产品简介 (7) 2.建设规模与处理目标 (7) 二、工艺设计和说明 1.工艺流程图 (7) 2.生产原料 (8) 3.工艺流程设计原则 (8) 4.工艺流程概述 (8) 5.工艺方案的分析 (8) 三、物料衡算 1.总物料衡算 (9) 四、设备的选型 1.设备的选型 (11) 五、工厂总体设计及选图 1.厂址的选择 (14) 2.厂房总体布置 (14) 3.工厂的总体平面设计 (15) 4.生产车间设计及布置原则 (16) 六、废液的处理及其防治 1.废液的处理方法 (17) 七、参考文献 (17)
序言 课程设计是我们在学完大学的全部课程后进行的.是我们对大学四年的学习的一次深入的综合性的总考核，也是一次理论联系实际的训练.这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合实习中学到的实践知识.独立地分析和解决工艺问题，初步具备了设计一个中等复杂程度零件，床法兰盘的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成夹具结构设计的能力。也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。因此，它在我们大学生活中占有重要地位。就我个人而言，我也希望通过这次设计对自己未来将从事的工作进行一次适应性心理，从中锻炼自己分析问题，解决问题的能力。对未来的工作发展打下一个良好的基础。 第一章零件分析 一﹑零件的功用分析 题目所给的零件是法兰盘，法兰盘起联接作用是车床上的重要零件。 二﹑零件的工艺分析 从零件图看，法兰盘是一回转体零件,有一组加工表面,这一组加工表面以 mm为 φ200.045 中心,包括: 两个φ
艺工程、简化工艺装备结构与种类、提高生产效率。 1.粗基准的选择 选择粗基准主要是选择第一道机械加工工序的定位基准，以便为后续的工序提供精基准。选择粗基准的出发点是：一要考虑如何分配各加工表面的余量；二要考虑怎样保证不加工面与加工面间的尺寸及相互位置要求。这两个要求常常是不能兼顾的。但对于一般的轴类零件来说，以外圆作为粗基准是完全合理的。对本零件而言，由于每个表面都要求加工，为保证各表面都有足够的余量。应选加工余量最小的面为粗基准，这就是粗基准选择原则里的余量足够原则。现选取Φ45mm外圆柱面和端面作为粗基准。在车床上用带有子口的三爪卡盘夹住工件消除工件的六个自由度，达到完全定位。 2．精基准的选择 主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不在重复。 三、选择加工方法 1.面的加工 面的加工方法有很多，有车，铣，刨，磨，拉等。对于上下端面和Φ90距离轴线为24和30mm的2个平面，粗糙度要求较高。前者可以用车床车，后面可以用铣床铣，然后精沙精磨达到要求；后者在铣床洗后再到磨

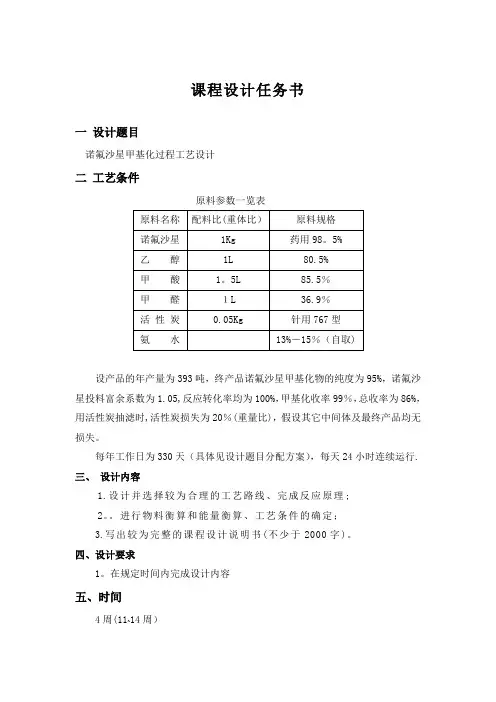

课程设计任务书 一设计题目 诺氟沙星甲基化过程工艺设计 二工艺条件 原料参数一览表 设产品的年产量为393吨，终产品诺氟沙星甲基化物的纯度为95%，诺氟沙星投料富余系数为1.05，反应转化率均为100%，甲基化收率99%，总收率为86%，用活性炭抽滤时，活性炭损失为20%（重量比），假设其它中间体及最终产品均无损失。 每年工作日为330天（具体见设计题目分配方案），每天24小时连续运行。 三、设计内容 1.设计并选择较为合理的工艺路线、完成反应原理； 2..进行物料衡算和能量衡算、工艺条件的确定； 3.写出较为完整的课程设计说明书（不少于2000字）。 四、设计要求 1.在规定时间内完成设计内容 五、时间 14周） 4周（11 ~
六、参考书 1.《制药工程学》主编：王志祥出版社：北京化学工业出版社 2010年第 二版 2.《化工原理》主编:谭天恩窦梅周明华出版社：化学工业出版社，2010 年第三版 4.《化工机械基础》主编：刁玉玮，王立业，喻健良出版社：大连理工大学出 版社 2006年第六版
前言 甲磺酸培氟沙星为喹诺酮类抗菌药，有广谱抗菌作用，对肠杆菌科细菌如大肠杆菌、克雷白菌属、伤寒、沙门菌属以及流杆感菌、奈瑟菌属等具有强大抗菌活性，对金黄色葡萄球菌和绿脓杆菌亦有一定的抗菌作用。本品对肺炎球菌、各组链球菌和肠球菌仅有轻度作用。本品为杀菌剂，作用机理为抑制细菌DNA螺旋酶。主要适用于肠杆菌科细菌及绿脓杆菌等格兰氏阴性杆菌所致的各种感染，如支气管及肺部感染、肾盂及复杂性尿路感染、前列腺炎、细菌性痢疾或其他肠道感染、伤寒及沙门菌属感染和皮肤软组织感染等，也可用于葡萄球菌感染病例。 本次设计内容中所采用的工艺是以诺氟沙星为原料，与甲醛、甲酸甲基化生成培氟沙星，再与甲烷磺酸成盐，的甲磺酸培氟沙星，后精制得到产品。本路线工序较短，对反应条件，反应设备的要求也不高，而且生产成本呢较低，最适合于工业化大规模生产的。总收率达86%。再经过回收，精制等工序，可以制得。 这次课程实际是对甲磺酸培氟沙星甲基化工段的车间工艺设计 由此工艺可知,甲磺酸培氟沙星的合成工艺还是比较复杂，甲基化工段涉及到反应阶段、加氨中和阶段、离心甩料阶段，各个阶段的物料衡算、能量衡算都要核算，加上设备选型、车间和管道设计等等，因此设计的任务相当庞大。这不仅要求我们要有扎实的专业理论知识，更要有灵敏的理解感悟的实验能力，同时要学会自己掌握时间与节奏来完成设计任务。其成果包括了工艺流程设计、物料衡算、能量衡算、工艺设备选型计算、设计说明书的撰写。在设计中，我们刚开始无从下手，对于任务书上的含量、纯度、水分含量、湿度等概念的理解还不够深刻，但是经过查阅很多文献，静下心来仔细研究、摸索，和同学、老师的不断交流沟通，对于我们的设计目标有了一个清晰明确的认识。 本设计为初步设计，我按照设计任务书所要求内容，一步一步完成，但由于经验不足，理论和实践知识不够扎实，在设计中还存在不足之处，诚请老师给予指出和修正。
机械制造工艺学课程设 计说明书 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
机械制造工艺学课程设计说明书 题目：设计气门摇杆轴支座零件的机械加工工艺规程及专用夹具 学生姓名 学号 班级 指导老师 完成日期 目录
第一节序言 机械制造工艺学课程设计是在学完了机械制造工艺学(含机床夹具设计)和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。这次 设计使我们能综合运用机械制造工艺学中的基本理论，并结合生产实习中 学到的实践知识，独立地分析和解决工艺问题。初步具备了设计一个中等 复杂程度零件（气门摇杆轴支座）的工艺规程的能力和运用夹具设计的基
本原理和方法，拟订夹具设计方案，完成家具结构设计的能力，也是熟悉和运用有关手册，图表等技术资料及编写技术文件技能的一次实践机会，为今后的毕业设计及未来从事的工作打下良好的基础。 第二节零件的分析 一、零件工用分析 气门摇杆轴支座是柴油机一个主要零件。是柴油机摇杆座的结合部，20（+—+）孔装摇杆轴，轴上两端各装一进气门摇杆，摇杆座通两个13mm 孔用 M12螺杆与汽缸盖相连，3mm轴向槽用于锁紧摇杆轴，使之不转动。 二、零件的工艺分析 由题目得，其材料为 HT200。该材料具有较高的强度，耐磨性，耐热性及减振性，适用于承受较大应力，要求耐磨的零件。该零件上主要加工面为上端面，下端面，左右端面，2-13mm孔和 20（+—）mm以及 3mm 轴向槽的加工。20（+——）mm孔的尺寸精度以及下端面的平面度与左右两端面孔的尺寸精度，直接影响到进气孔与排气门的传动精度及密封，2——13mm孔的尺寸精度，以上下两端面的平行度。因此，需要先以下端面为粗基准加工上端面，再以上端面为粗基准加工下端面，再把下端面作为精基准，最后加工 20（+——+）mm孔时以下端面为定位基准，以保证孔轴相对下端面的位置精度。由参考文献（1）中有关孔的加工的经济度机床能达到的位置精度可知上述要求可以达到的零件的结构的工艺性也是可行的。
机械制造工艺学课程设计 设计说明书 设计题目：飞锤支架零件工艺 规程及机床专用夹具的设计 指导老师：梁睿君 班级：0507106 学号：050710621 姓名：吴悠
日期：2010-6-22 0.课程设计序言 机械制造工艺学课程设计是在学完了《机械制造工艺学》课程，进行生产实习之后的一个重要教学实践环节。它要求学生综合运用本课程及有关先修课程（工程材料与热处理、机械设计、互换性与测量技术、金属切削机床、金属切削原理与刀具等）的理论以及在生产实习中学到的实践知识进行工艺规程设计，是毕业设计前的一次综合训练。通过机械制造工艺学课程设计，应达到下述目的： 1. 学生能熟练运用“机械制造工艺学”课程中的基本理论以及生产实际中学到的实践知识，正确制定一个中等复杂零件的工艺规程。 2. 学生能根据被加工零件的工艺规程，运用夹具设计的基本原理和方法，设计一套专用夹具。 3. 培养学生熟悉并运用有关手册、标准、图表等技术资料的能力。 4. 进一步培养学生识图、制图、运算和编写技术文件的基本技能。 1．零件分析，画零件图 1.1 零件作用 设计题目所给零件是飞锤支架。它是飞锤调速器上的一个零件，用来连接支撑调速飞锤，以使飞锤平稳转动，达到改变转动惯量来调节转速的目的飞锤支架是对称结构，通过其中心孔 7套于转轴上，而一对飞锤对称装于两对 6孔中，随支架一起转动。当转速改变时，飞锤与转轴夹角也改变，从而改变转动惯量来调节转速。所以，飞锤支架的加工质量将影响调速器的调速精度。 1.2 零件工艺分析 零件图如图1-1。概括来讲，飞锤支架有两组加工表面。一组是以0.036 7φ+孔为中心加 工表面,均为回转体表面，包括外圆面φ11,φ15,0 0.03319φ-以及端面.其中大端面与孔 0.03607φ+有垂直度要求, 公差为0.05；00.03319φ-外圆面与孔0.03607φ+有圆跳动要求，公差为 0.05。另一组就是余下的加工表面，包括两个φ6.5的圆孔，两对共四个0.12 0.046φ++孔，以及一些平面。其中，
附件三 《制药工程课程设计》 Course Design of Pharmaceutical Technology & Equipment 课程编号： 学时：4周学分：4 课程性质：必修 选课对象：制药工程专业 内容概要：《药物制剂工程技术与设备课程设计》是一个重要教学实践环节。本课程设计是培养学生综合运用所学的知识，特别是本课程的有关知识解决制药工程车间设计 实际问题的能力，使学生深刻领会洁净厂房GMP车间设计的基本程序、原则和方 法。内容包括制药工艺流程设计、物料恒算、设备选型、车间工艺布置设计的基 本方法和步骤。从技术上的可行性与经济上的合理性两个方面树立正确的设计思 想。 建议选用教材：《药物制剂工程技术与设备》，张洪斌主编，化学工业出版社，2003.8 主要参考书：1、《化工原理》上、下册，谭天恩，麦本熙，丁惠华编著（1990年）； 2、《化工工艺设计手册》，上、下册，国家医药管理局上海医药设计院编； 3、《药剂学》； 4、《GMP规范》； 5、《洁净厂房设计规范》2001版； 6、制药车间课程设计讲义，合工大制药工程系自编 7、杂志：《医药工程设计》
《制药工程课程设计》教学大纲 学时：4周学分：4 教学大纲说明 一、课程的目的与任务 课程设计是课程教学过程中综合性和实践性较强的教学环节，是理论联系实际的桥梁，是使学生体察工程实际问题复杂性的初次尝试。通过课程设计，使学生掌握工程设计的基本程序、原则和方法，熟悉查阅技术资料、国家技术规范、正确选用公式和数据，运用简洁的文字、图形和工程语言正确表述设计思想与结果。从而培养学生分析和解决工程实际问题的能力和实事求是、认真严谨的工作作风，使学生逐步树立正确的设计理念。同时通过本课程设计，提高学生运用计算机设计绘图(AutoCAD)的能力。 二、课程的基本要求 1、确定主要制剂的生产工艺流程及净化区域划分； 2、物料衡算、设备选型； 3、按GMP规范要求设计车间工艺平面图及主要制药设备的安装图，要求计算机AutoCAD 绘图； 4、编写设计说明书。 5、课程设计的考核、评分方法： 6、设计考核的内容包括：设计说明书、图纸的质量（指说明书内容是否完整、正确， 文字表达是否简洁、清楚，车间布置是否合理，主要设备总装图结构是否合理，图纸表达是否规范、正确，图面是否整洁、清楚等）；课程设计结束后，由任课教师以及相关教师主持课程设计答辩会，全班同学按设计组分别进行汇报和答辩； 三、与其它课程的联系与分工 《化工原理》的化工单元操作及管路计算； 《药剂学》的主要制剂生产工艺流程； 《GMP规范》的有关车间设计的内容； 《化工制图》及AutoCAD内容； 《制剂工程技术与设备》的主要内容。 四、教学形式和学时分配 1、课程设计：从以下给定的设计题目中任选一题； 2、设计时间为2周；
~ 机械制造工艺学课程设计任务书 设计题目：拨叉（二）（CA6140） 机械加工工艺规程编制及工装设计（年产量：4,000件） 设计内容： 1.编制机械加工工艺规程，填写工艺文献1套，绘 制零件毛坯图1张 2.设计夹具1套，绘制夹具装配图和主要结构零 件 图各1张 " 3.撰写课程设计说明书1份 设计时间： [
前言 机械制造工艺学课程设计是在我们完成了大学的全部基础课程、技术基础课以及大部分专业课之后进行的。通过机床加工工艺及夹具设计，汇总所学专业知识如一体(如《机械零件设计》、《金属切削机熟悉与理解，并为以后的实际工作奠定坚实的基础！床》、《机械制造工艺》等)。让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的 设计目的： 机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。同时，也为以后搞好毕业设计打下良好基础。通过课程设计达到以下目的： ； 1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。 2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。通过学生亲手设计夹具的训练，提高结构设计的能力。
3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。 一．零件的分析 （一）、零件的作用： 题目给定的拨叉（CA6140）位于车床变速机构中，主要起换挡使主轴回转运动按照工作者的要求进行工作。工作过程：拨叉零件是在传动系统中拨动滑移齿轮，以实现系统调速。转向。其花键孔?25与轴的配合来传递凸轮曲线槽传来的运动。零件的2个交叉头补位与滑移齿轮相配合。 — （二）、零件的工艺分析 CA6140车床拨叉（二）共有两个加工表面，它们之间有一定的位置
机电及自动化学院 《机械制造工艺学》课程设计说明书 设计题目：阀体零件工艺方案设计 姓名： 学号：0811112036 班级：机电（1）班 届别：2008 指导教师 2011 年 7月 目录(共12页) 一、零件的分析 (1)
（一）零件的作用……………………………………………………………………………… (1) （二）零件的工艺分析 (1) 二确定生产类型 (1) 三确定毛坯 (1) 四工艺规程设计 (2) （一）选择定位基准： (2) （二）制定工艺路线 (3) （三）选择加工设备和工艺设备 (8) （四）机械加工余量、工序尺寸及公差的确定 (9) （五）确定切削用量及时间定额 (9) 五余量表格 (10) 参考资料：《机械制造工艺设计手册》 《机械制造工艺学》 《机械加工余量手册》
《热加工工艺基础》 《金属工艺学实习教材》 《互换性与测量技术》 《机械制图》 一、零件的分析 （三）零件的作用 阀体，泵体等均属于箱体类零件。其主要作用是用于支承，包容，保护运动零件或其他零件。 本题目的阀体是球阀中的主体零件，它容纳阀芯，密封圈，阀杆，填料压紧套等零件。它的大致形状类似于三通管，左端方形凸缘上有直径为50，公差等级为11级的孔与阀盖配合，右端外螺纹作用连接管道，上部直径18H11孔与阀杆配合，从而起到调节流量的作用。 （四）零件的工艺分析 通过查找手册和热加工工艺基础课本，中碳铸钢ZG230-450具有良好的性能，适用于受力不大，要求韧性的零件制造，例如轴承盖，阀体等，所以零件材料选ZG230. 1：根据零件图分析，为了便于铸造，毛胚只铸造出水平方向的孔，竖直方向的孔用钻床加工，为了铸造效率，选择用金属型铸造。 2：因为水平方向的孔很多，且在同一中心线上，所以在加工时用水平方向的外圆做粗基准进行加工，则能够保证所有的孔同轴。 3：因为竖直方向的孔中心线跟水平方向的孔中心线有垂直度要求，所以应先对水平方向的孔加工，然后再加工竖直方向的孔。利用水平方向的外圆进行粗加工，然后以孔表面做精基准加工外圆；再用加工好的外圆面精加工孔。这样水平方向上才有足够的精度做基准。 4：孔表面粗糙度要求较高，所以都需精加工；与外零件配合的端面粗糙度也要求较高，所以都要精加工。 5螺纹加工为最后加工，这样便于装夹。 二确定生产类型 因为本次设计零件加工为大批量生产，所以初步确定工艺安排为：加工过程划分
题目：《2014-2015学年工作校历》手册的 印版制作工艺 学生姓名：尹秉政 学院：轻工与纺织学院 系别：印刷工程系 专业：印刷工程 班级：印刷2011级2班5组 指导教师：穆东明、郭丽娜 2014 年7 月10 日
目录 第一章课程设计的主要内容 (1) 第二章设计作品的印制工艺流程 (1) 2.1 原稿的设计流程 (1) 2.1.1 图像扫描 (1) 2.1.2印前图文制作处理 (2) 2.1.3 拼版，组版 (2) 2.1.4 打样输出 (2) 2.2 胶片输出流程 (2) 2.2.1 RIP处理 (2) 2.2.2 激光照排机曝光与冲洗机定影 (2) 2.3 印版的制作流程 (2) 2.4 印刷流程 (2) 2.4.1 印前准备 (2) 2.4.2 装版试印 (2) 2.4.3 正式印刷 (3) 2.4.4 印后处理 (3) 2.5 印后加工流程 (3) 第三章设计作品的印版制作工艺 (3) 3.1印版制作工艺要求 (3) 3.2 工艺内容 (3) 3.3 工艺过程 (4) 3.4 主要工艺参数 (4) 第四章印版制作工艺中的质量检测与故障排除 (4) 4.1 印版外观质量的检查 (4) 4.2 版式规格的检查 (5) 4.3 图文内容的检查 (5) 4.4 胶印印版色别的区别和检查 (5) 4.5 印版图文和非图文部分的检查 (5) 总结 (5) 参考文献 (6)
第一章课程设计的主要内容 本课程设计针对学生己经掌握的印刷工艺课程的专业理论知识和基本技能，进行 一次综合应用的训练。课程设计中学生要能够完成规定印刷活件的印前制作与处理过程，完成胶片的发排、冲洗显影，制作相应的胶印PS版，并使用该印版进行胶版印刷，完成印刷品的折页、装订及裁切等印后加工工序，最终获得印刷成品。在此过程中使学生更加深入地了解和掌握印前制作、输出、制版、印刷的工作内容、工艺特点和技术处理方法。 课程设计的主要内容的设计工作校历手册，工作校历的成品规格为185X260mm，大度8开单色双面印刷，正度16开骑马钉装钉。我的任务主要内容是印版的制作，总共26张胶片，所准备的印版至少26张未曝光，版面平整，没有折痕，大度8开，470X400mm的阳图光分解型预涂感光板，印版制作前的工艺为胶片输出，对此环节的要求是胶片平整，表面无折痕，如果不符合此要求的胶片将无法晒版在完成印版的制作后将是印刷过程。将印版交于印刷小组。事实上印版制作和印刷是分不开的，所以我们既要制作印版又要印刷，一旦印刷中出现印版损毁，那就重 新制作印版。 第二章设计作品的印制工艺流程 2.1 原稿的设计流程 2.1.1 图像扫描 图像扫描是通过平面扫描仪获取图像的方式。 平面扫描仪获取图像的方式是先将光线照射在扫描的材料上，光线反射回来后由CCD光敏元件接收并实现光电转换(图1). 为：放置原稿——预扫——参数设置——正式扫描。 滚筒扫描仪操作步骤：扫描操作步骤主要分为： 放置原稿——预扫——参数设置——正式扫描。 图1 扫描仪 2.1.2印前图文制作处理 数字印前图文图像制作处理以Photoshop图像处理软件为主。 Photoshop软件是印刷印前处理的主要软件，可以用于色彩管理进行颜色设置， 设置工作空间和色彩管理方案，也可以用于改变图像色彩模式便于印刷输出。 Photoshop是一个功能丰富、性能强大的软件，可以根据需要对图像进行处理。例如：改变色阶、调整明度饱和度、色彩平衡、亮度饱和度等。该软件自带了很多预设的滤
机械制造工艺学课程设计任务书 设计题目:拨叉(二)(CA6140) 机械加工工艺规程编制及工装设计(年产量:4,000件) 设计内容: 1、编制机械加工工艺规程,填写工艺文献1套,绘制零件毛坯图1张 2、设计夹具1套,绘制夹具装配图与主要结构零 件 图各1张 3、撰写课程设计说明书1份 设计时间: 前言
机械制造工艺学课程设计就是在我们完成了大学的全部基础课程、技术基础课以及大部分专业课之后进行的。通过机床加工工艺及夹具设计,汇总所学专业知识如一体(如《机械零件设计》、《金属切削机熟悉与理解,并为以后的实际工作奠定坚实的基础！床》、《机械制造工艺》等)。让我们对所学的专业课得以巩固、复习及实用,在理论与实践上有机结合;使我们对各科的作用更加深刻的 设计目的: 机械制造工艺学课程设计,就是在学完机械制造工艺学及夹具设计原理课程,经过生产实习取得感性知识后进行的一项教学环节;在老师的指导下,要求在设计中能初步学会综合运用以前所学过的全部课程,并且独立完成的一项工程基本训练。同时,也为以后搞好毕业设计打下良好基础。通过课程设计达到以下目的: 1、能熟练的运用机械制造工艺学的基本理论与夹具设计原理的知识,正确地解决一个零件在加工中的定位,夹紧以及合理制订工艺规程等问题的方法,培养学生分析问题与解决问题的能力。 2、通过对零件某道工序的夹具设计,学会工艺装备设计的一般方法。通过学生亲手设计夹具的训练,提高结构设计的能力。 3、课程设计过程也就是理论联系实际的过程,并学会使用手册、查询相关资料等,增强学生解决工程实际问题的独立工作能力。 一.零件的分析
(一)、零件的作用: 题目给定的拨叉(CA6140)位于车床变速机构中,主要起换挡使主轴回转运动按照工作者的要求进行工作。工作过程:拨叉零件就是在传动系统中拨动滑移齿轮,以实现系统调速。转向。其花键孔?25与轴的配合来传递凸轮曲线槽传来的运动。零件的2个交叉头补位与滑移齿轮相配合。 (二)、零件的工艺分析 CA6140车床拨叉(二)共有两个加工表面,它们之间有一定的位置要求。 1、一花键孔的中心线为基准的加工面 这一组面包括?25H7的六齿方花键孔、?22H2的花键低空及两
数控加工工艺课程设计说明书(DOC 22页)
《数控加工工艺》课程设计说明书 班级： 学号： 姓名】 指导老师：】
1.设计任务 本次课程设计是通过分析零件图，合理选择零件的数控加工工艺过程，对零件进行数控加工工艺路线进行设计，从而完成零件的数控加工程序的编写。使零件能在数控机床上顺利加工，并且符合零件的设计要求。 2.设计目的。 《数控加工工艺课程设计》是一个重要的实践性教学环节，要求学生运用所学的理论知识，独立进行的设计训练，主要目的有： 1 通过本设计，使学生全面地、系统地了解和掌握数控加工工艺和数控编程的基本内容和基本知识，学习总体方案的拟定、分析与比较的方法。 2 通过对夹具的设计，掌握数控夹具的设计原则以及如何保证零件的工艺尺寸。 3 通过工艺分析，掌握零件的毛坯选择方式以及相关的基准的确定，确定加工顺序。 4 通过对零件图纸的分析，掌握如何根据零件的加工区域选择机床以及加工刀具，并根据刀具和工件的材料确定加工参数。 5 锻炼学生实际数控加工工艺的设计方法，运用手册、标准等技术资料以及撰写论文的能力。同时培养学生的创新意识、工程意识和动手能力。 3.设计要求： 1、要求所设计的工艺能够达到图纸所设计的精度要求。 2、要求所设计的夹具能够安全、可靠、精度等级合格，所加工面充分暴露出来。 3、所编制的加工程序需进行仿真实验，以验证其正确
4.设计内容 4.1分析零件图纸 零件图如下： 1.该零件为滑台工作台，是一个方块形的零件。图中加工轮廓数据充分，尺寸 清晰，无尺寸封闭等缺陷。 2.其中有多个孔有明确的尺寸公差要求和位置公差要求，而无特殊的表面粗糙 度要求，如70+0.1、102+0.1、80+0.1、100+0.1、13.5+0.05、26+0.05.
冲压工艺学课程设计说 明书 Revised as of 23 November 2020
冲压工艺学课程设计说明书模具类型：冲孔落料连续模 姓名：尹相雨 指导老师：鲍益东陈明和 南京航空天大学 2014年6月20日 目录 一、设计任务-----------------------------------------------4 二、工艺分析-----------------------------------------------4 （1）公差及搭边值选定-----------------------------------4 （2）凸凹刃口尺寸与公差---------------------------------5表：工作零件刃口尺寸的计算-------------------------6（3）排样及孔心距设计-----------------------------------6 （4）材料利用率的计算-----------------------------------6 （5）冲裁力的计算---------------------------------------7 （6）压力中心的计算-------------------------------------9表：条料及冲压力的相关计算-------------------------9 三、主要模具零件的设计计算--------------------------------10 （1）冲裁方式的确定------------------------------------10
（2）凸模的设计选择------------------------------------10冲孔圆凸模-----------------------------------------11（3）导正销的选用--------------------------------------11（4）落料凹模的选用------------------------------------12（5）凸模强度校核--------------------------------------13（6）凹模的设计选择------------------------------------14 1、类型确定---------------------------------------14 2、刃口形式以及尺寸-------------------------------14 3、凹模外形尺寸的确定-----------------------------15 4、凹模定位螺孔和定位销孔-------------------------15 5、凹模板大小的确定-------------------------------15 四、其他模具主要零件的设计选择----------------------------16 （1）凸模固定板----------------------------------------16（2）模架----------------------------------------------16（3）卸料板--------------------------------------------17（4）垫板----------------------------------------------17（5）导料板--------------------------------------------18（6）初始挡料------------------------------------------18（7）挡料装置------------------------------------------19（8）侧压装置------------------------------------------19（9）模柄----------------------------------------------20五、装配--------------------------------------------------20
制药工程专业课程设计任务书 设计题目三：固体制剂综合车间GMP设计 （片剂3亿片/年，胶囊剂4亿粒/年，颗粒剂4000万袋/年） 目录 1 绪论 (1) 1.1设计思想 (1) 1.2洁净区间说明 (2) 2 正文 (2) 2.1 车间设计概述 (2) 2.1.1 固体制剂综合车间 (2) 2.1.2 设计目的 (2) 2.1.3 设计依据 (2) 2.1.4设计原则 (2) 2.2药物配方 (3) 2.3 生产规模和包装形式 (3) 2.2.1生产规模 (3) 2.2.2包装形式 (3) 2.4 生产制度 (3) 2.5 生产工序 (3) 2.6 物料衡算 (5) 2.6.1 片剂 (6) 2.6.2 胶囊剂 (8) 2.6.3 颗粒剂 (9) 2.7 生产设备选型 (12) 2.7.1 生产设备选型说明 (12) 2.7.2 主要生产设备选型 (13) 2.7.3 设备表汇总 (24) 2.8 主要设备介绍 (25)
2.8.1 高效沸腾干燥器 (25) 2.8.2 V混合机 (27) 2.8.3 三维运动混合机 (29) 2.8.4 摇摆颗粒机 (31) 2.8.5高效包衣机 (32) 2.8.6高速旋转式压片机 (32) 2.8.7全自动胶囊填充机 (34) 2.9 车间工业平面布置说明 (35) 2.9.1 车间布置 (36) 2.9.2 人物流通道布置 (36) 2.9.3 生产线安排 (36) 2.9.4 生产设备布局 (37) 2.9.5 中间站的布置 (37) 2.9.6 参观走廊的设置 (37) 2.9.7 物料净化 (37) 2.9.8 人员净化 (38) 2.9.9 固体制剂车间产尘，散热，散湿，臭味的处理 (38) 2.9.10 洁净工作服的处理 (38) 2.9.11 备料室的设置 (39) 2.9.12 称量室 (39) 2.9.13 除尘及前室 (39) 2.9.14 囊壳储存 (39) 2.9.15 容器具的清洗 (39) 2.9.16防爆 (40) 2.9.17安全门的设置 (40) 2.9.18仓库 (40) 2.9.19防火设备 (40) 2.9.20其他设计说明 (40)
