Rotork电动执行器操作规程（原理描述）
1 检查和准备
1.1 检查执行机构及附属装置处于完好状态；
1.2 检查电动执行机构状态指示灯正常；
1.3 检查执行机构与阀门连接法兰螺栓紧固；
1.4 检查是否缺乏润滑。
1.5 确保阀杆和驱动轴套清洁和润滑。
1.6 如果电动阀门很少操作，应制定一份日常运行计划。
1.7 确保执行器上不能有过多得灰尘或污物。
1.8 每5年应更换电池。
2 操作内容及步骤
2.1 就地电动操作
1) 将执行机构红色选择旋钮逆时针旋转至就地位置，此时显示器上的黄色指示灯闪烁；
2) 相邻的黑色旋钮可进行开、关阀操作，显示器上红色指示灯闪烁表示正在开阀，红色指示灯亮表示阀全开。绿色指示灯闪烁表示正在关阀，绿色指示灯亮表示阀全关。
3) 将执行机构红色选择旋钮顺时针旋转至STOP位置，执行机构停止动作。 2.2 远程电动操作
1) 将执行机构红色旋钮顺时针旋转至远程位置；
2) 在站控机控制流程图上，点击流程图上对应的阀门的状态框，在屏幕上显示该阀门的操作界面；
3) 根据要求，点击该界面上的“开阀”或“关阀”按钮，同时点击“确定”按钮，实现阀门的远程开关。
4) 点击界面上的停止按钮，阀门停止开关动作。
2.3 手动操作
1) 压下离合器手柄的同时慢慢旋转手轮直到离合器全部啮合为止；
2) 放开离合器手柄，转动手轮进行阀门的开关；
3) 当阀门全开或全关后，相应将手轮回转半圈。
3 操作后的检查
3.1 检查阀门状态，指示灯正确，液晶显示屏无报警；
3.2 检查是否缺乏润滑；
3.3 检查无漏气。
4 风险提示及削减措施
4.1 风险提示：电压过高或过低，造成设备损坏；
削减措施：配电箱安装过电压保护器，防止设备损坏。
4.2 风险提示：电动头漏电，造成人员触电；
削减措施：做好日常维护保养。
5 维护保养 5.1 日常检查
执行器正确安装调试后，可实现无故障运行。日常巡检中的主要内容不少于如下内容：
（1） 检查执行器与阀门连接法兰螺栓是否有松动；
（2） 检查执行器齿轮箱有无漏油；
（3） 检查阀位指示是否正确；
（4） 检查开关过程中有无异常声音，需要时进行维护。
（5） 检查阀杆和驱动轴套清洁和润滑；
（6） 检查执行器的外壳是否有损坏、松动或紧固件丢失；
（7） 检查执行器上不能有过多灰土或污物；
5.2 年度检查
（1） 检查外部部件有无损伤（手轮、现场指示窗）；
（2） 检查执行器齿轮箱、手轮等处是否漏油；
（3） 检查阀和执行机构的连接螺钉螺母是否松动;

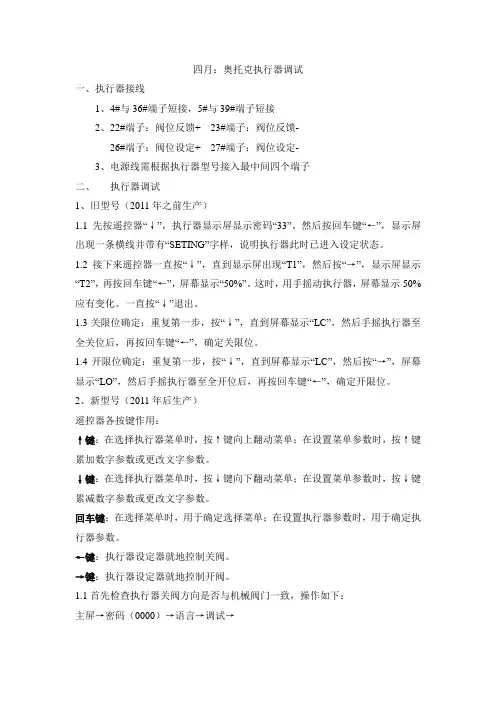

（4） 用专用红外遥控器检查执行器内部设置；
（5） 检查手动挂档装置是否灵活好用； （6） 手动操作阀门，观察阀门在开关过程中是否有卡阻现象；
（7） 检查的开关限位；
（8） 就地对阀门进行电动操作，注意阀门开关过程中，电机声音是否异常，电机是否发热；观察是否有过扭矩报警，如有报警，用专用红外遥控器改变执行器内部设置TC或TO值，增大扭矩，直到报警消失。
5.3 更换电池
1) 执行器中的电池用于在主电源掉电时，支持执行器位置回路的变化和液晶显示器的阀位显示。建议每5年更换一次，或者执行器显示电池图标时，应更换。电池应使用FM、CSA或UL认证的9伏二氧化锰碱性电池。
2) 电池安装在执行器主壳体顶部手轮根部带有标签的密封塞内。拆卸/更换电池时应确认周围安全条件，并建议在主电源接通的情况下更换，否则将丢失以前的设定记录。
3) 取出旧电池时用8mm 内六角扳手卸下密封塞，并确保“○”形密封圈保持在在密封塞上，然后用手断开电池端子上的连线，再用黑色牵引带将电池拉出。 4) 装新电池时，将电池塞入电池槽，接上连线，装上电池密封塞并确保“○”形密封圈完好。最后用8mm 内六角扳手拧紧密封盖。
6 故障处理
故 障 故障原因 处理措施
电动执行机构无电 1.动力电源开关未合闸
2.保险烧坏
3.电路板过电压损坏 1. 合上电源开关
2. 更换保险
3.更换电路板
电动执行机构不能实现电动操作 1.阀门过扭矩
2.未调整好限位
3.编码器故障 1.将扭矩值设为最大值
2.检查阀门是否存在卡滞，清洗球体和阀体，如不能排除更换球阀。
3.重新进行限位设置。
4.更换编码器
