电路图补充练习
一、画出标准元件符号：
（1） （2） （3） （4）电铃：
（5）电动机： （6）电阻： （7）滑动变阻器： （8）二极
管：
（9）电流表： （10）电压表：
二、根据所示实物图画出电路图：
要求：1、要用统一规定的符号表示；元件符号和实物图一一对应。
2、电路图应横平竖直；呈长方形。
3、元件均匀分布，尽量在横排，不能在拐角处。
4、相交并相连的导线必须打点。
例1： 例2：
练习：请将下列实物图的电路图画在右侧的虚线方框内。
1、 2、
3、 4、
三、根据所示电路图连接实物图：
要求：1、实物图和电路图一一对应。
2、连线不能交叉。
例1：
例2：
练习：请根据电路图将右侧的实物用笔画作导线连接起来，导线不能
交叉。
1、
2、 3、
作业：1、 2、 3、 4、
5、 6、
7、 8、
画电路图、实物连接专题练习
1、根据左边的实物图在右边方框内画出对应的电路图，要求连线要横平竖直，尽量使电路图简洁美观,并标出开关闭合后的电流方向。
①
③
L1
L2
②
2、根据左边电路图用笔划线代替导线，将右边所示的实物图连接起来，连接导线不能交叉。
④
⑤
①
③
④
②
3、下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？ ,把图中错误的导线打“×”，加以改正，试在方框中画出改正后的电路图，并指出这个电路的连接方式： 。
4、根据以下要求，完成下图中的实物连接图。要求：使L1和L2并联，并且让S1控制L1，让S2控制L2，S3接在干路上，并在右边画出它的电路图。
A B C D a
b
S1
S2
S3 ⑤ 5、某传达室需要在前后门都装上开关。前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。请按需要设计电路图，并把实物连接成电路。
6、小满署假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人。请你把图中的各元件符号连接成符合上述设计要求的电路图。 红灯 绿灯
前门
后门
电路图专题练习(三)--- 根据题意作电路图并连接实物图
1．如图所示的电路中，请用笔画线代替导线按要求连接电路，要求：两灯并联；电流表测通过灯L1的电流；开关控制灯L1 \ L2 。
2．请将图中的实物按要求连接成电路图。要求：两灯泡串联，电压表测L2的电压。
3.根据以下要求，完成下图中的实物连接图。要求：使L1和L2并联，并且让S1控制L1，让S2控制L2，S3接在干路上。并在右边画出它的电路图。
4、用线条代替导线，将图中的电器元件连成电路。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组
5、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯。
6、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．
7、如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。
8.用电压表测小灯泡两端电压，用电流表测通过小灯泡的电流，滑动变阻器与小灯泡串联，滑片P向右移动时小灯泡变亮。（1）根据要求在虚线框中画出电路图；（2）根据电路图将图所示的实物连起来。
9、将图中的元件用笔画线连接起来，要求：两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压。（先画出电路图）
S1
S2
S3
10、两盏灯L1、L2，一只电流表、一滑动变阻器、电源及开关各一个，要求：L1和L2并联；电流表测L2的电流，滑动变阻器只控制灯L1的电流，开关能控制灯L1、L2。
（1）在实线框内画出满足要求的电路图；
（2）在图15所示的元件中，用笔画线代替导线，按电路图连接图示的实物。
11.用笔画线表示导线，完成图甲中的电路连线。要求：灯泡L1与 L2并联；用电流表测L1中的电流。然后在图乙方框内画出它所对应的电路图。
WORD格式可编辑

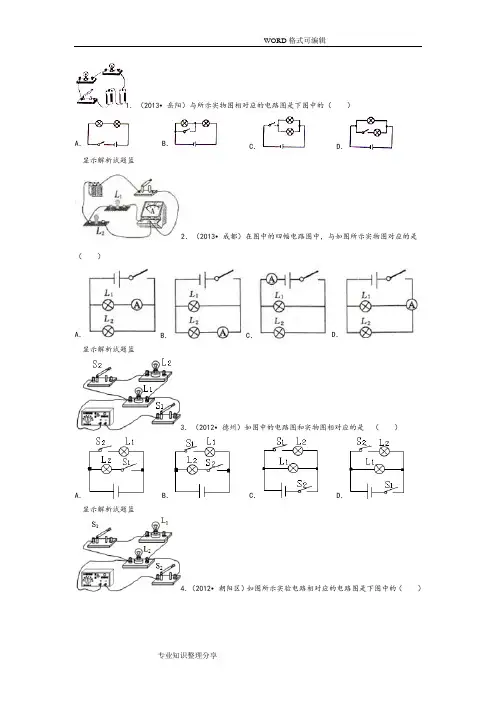

专业知识整理分享 1．（2013•岳阳）与所示实物图相对应的电路图是下图中的（ ）
A． B． C． D．
显示解析试题篮
2．（2013•成都）在图中的四幅电路图中，与如图所示实物图对应的是（ ）
A． B． C． D．
显示解析试题篮
3．（2012•德州）如图中的电路图和实物图相对应的是 （ ）
A． B． C． D．
显示解析试题篮
4．（2012•朝阳区）如图所示实验电路相对应的电路图是下图中的（ ） WORD格式可编辑
专业知识整理分享 A． B． C． D．
显示解析试题篮
5．（2011•益阳）图所示电路与的实物图相符的是（ ）
A． B． C． D．
显示解析试题篮
6．（2011•日照）如图所示，四个电路图中与右边实物图对应的是（ ）
A． B． C． D．
显示解析试题篮
7．（2011•清远）如图所示，下列四个电路图中与右边实物图对应的是（ ）
A． B． C． D．
显示解析试题篮 WORD格式可编辑
专业知识整理分享 8．（2010•郴州）如图所示四个电路图中与实物图相对应正确的是（ ）
A． B． C． D．
显示解析试题篮
9．（2009•自贡）下列四个电路图中与实物图相对应的是（ ）
A． B． C． D．
显示解析试题篮
10．（2009•株洲）与下图所示实验电路相对应的电路图是选项中的（ ）
A． B． C． D．
11．（2009•南宁）与图所示的实物图对应的电路图是（ ）
A． B． C． D．
显示解析试题篮
根据电路图连接实物图练习题
1.根据电路图连接实物图，按照要求连接电路，确保导线不交叉。
2.以笔线代替导线，将元件对应地连接起来，组成电路，不破线不交叉。
3.请根据电路图连接实物图，确保导线不交叉。
4.请用笔画线代替导线，在图中按要求连接电路，确保导线不交叉。
5.根据电路图，用笔线代替导线，将元件连接起来，确保导线不交叉不破线。
6.请根据电路图将实物图连接成对应的电路，确保导线不交叉。
7.请用笔画线将图中器材连接成电路，确保两灯并联，开关控制两盏灯。
8.按照电路图将图中元件连接起来，用笔画线表示导线，确保导线不交叉。
9.根据电路图连接实物图，确保导线不交叉。
10.请用笔画线将图中元件按照电路图连接起来，确保导线不交叉。 11.按照电路图将实物连接成电路，确保导线不交叉。
