当前位置：文档之家 › 湿铺防水卷材技术交底

湿铺防水卷材技术交底

  • 格式：docx
  • 大小：97.20 KB
  • 文档页数：5

单位工程划称 南康金融中心一期工程一标段 分部分项工程爼称 地下室顶板防水

交底部位 2#基坑地下室顶板 工种 防水班组 交底时间 2018年 月曰

一、 施工准备

主要材料：

1、 防水卷材:高分子自粘卷材（双面粘卷材、单面粘卷材）。

2、 处理剂:溶剂型基层处理剂（相当于冷底子油）o

作业条件：

1、铺贴防水层得基层表而先将尘土杂物清扫干净,表面残留得灰浆硬块 及突出部分清除干净、

2、 防水层铺贴不得在雨天与大风天施工。

3、 防水层所用卷材、基层处理剂，应单独存放，远离火源，操作时应通

风，并有足够得照明。

二、 质量要求

1、 卷材防水层所用卷材及其配套材料，必须符合设计要求。

2、 卷材防水层及其转角处、变形缝、穿墙管道等细部做法均须符合设 计要求（如图）。

3、 侧墙卷材防水层得保护层与防水层应粘结牢固，结合紧密、厚度均匀

一致。

4、 卷材防水层得搭接缝应粘结牢固，密封严密,不得有皱折、翘边与鼓

泡等缺陷，所有阴阳角均铺贴500宽附加层。

三、 工艺流程

地下室碗顶板表而清理冲洗干净-后浇带、裂缝、阴角先铺贴防水卷 单位工程划称 南康金融中心一期工程一标段 分部分项工程爼称 地下室顶板防水

交底部位 2#基坑地下室顶板 工种 防水班组 交底时间 2018年 月曰

材加强层（详细部做法）-> 刮涂水泥凝胶湿铺第一道防水卷材I接缝口、末

端收边密实、密封-> 清理干净第一道防水层表面粉尘及砂浆I撕掉隔离膜

干粘第二道粘结型高分子防水卷材。

1. 反创.SM分柑水时

1. “cpsa 反分子仙"*

顶板后浇带肪水构造

四、交底内容

1、 预留管洞，在防水层施工前须先安装预埋,并采用CPS反应粘密封膏 加强处理。

2、 大面积防水层施工前，应先对后绕带、后浇缝等进行防水加强处理。

3、 防水层立面反边高度：高出填土、种植层>250mm以上。

1. 9GPSYLHE牯a»ai两分于Rr水mt

::W蛊鋼趣熬卿卄

单位工程划称 南康金融中心一期工程一标段 分部分项工程爼称 地下室顶板防水

交底部位 2#基坑地下室顶板 工种 防水班组 交底时间 2018年 月曰

4、 防水施工前基而应淋水润湿，但不得有明水。

5、 顶板细部及大而积铺贴防水做法：：

① 在大面积防水层施工前，应先对后浇带位置湿铺满粘一层1、5nmi厚

CPS-CL反应粘卷材（双而粘）加强层，每边超出后浇带宽250mm。，如简图。

注意：在大面积防水层施工前,应先检查加强层就是否粘结密实，自检合 格报项目部验收后,再大而积进行防水层施工。

② 顶板裂缝防水处理：

在大面积防水层施工前，应先对裂缝位置湿铺满粘一层300mm宽CPS-CL 反应粘卷材（双而粘）加强层，如简图。

③ 顶板防水反边高度、阴角防水、管根防水加强做法:顶板防水反边高度 宜高过种植填土层＞250mm高。阴角按国家规范铺贴500m宽卷材防水加强 层。

④ 管根：先在管道周边湿铺一层宽250mm加强层，再湿铺一道1、5mm厚 CPS反应粘卷材防水层至管根,再干粘1、5mm厚CPS反应粘卷材防水层至 管根边配套使用CPS反应粘密封进行二次涂刷密封、加强处理，涂刷厚度 约1、5mm＞简图如下页。

⑤ 水泥素浆得配置，配置水泥素浆一般按水泥:水二2:1 （重量比），先按比例 将水倒入原已备好得搅拌桶，再将水泥放入水中，浸泡15至20分钟并充分 没透后，用电动搅拌器搅拌均匀成腻子状即可使用，高温天气或较干燥基

面可加入水泥用量1%。-4%建筑胶粉拌匀后使用。单位工程名称 南康金融中心一期工程一标段 分部分项工程爼称 地下室顶板防水

交底部位 2#基坑地下室顶板 工种 防水班组 交底时间 2018年 月曰

⑥刮涂水泥素浆

其厚度视基层平整情况而定，一般为1、5~2、5mm,过薄达不到最优粘结效

果，过厚则水泥素浆堆积宜开裂。刮涂时应注意压实、抹平。刮涂水泥素 浆得宽度比卷材得长、短边宜各宽出100m,并在刮涂过程中注意保证平整 度。

⑦防水卷材大面积铺贴

将涂满水泥素浆得卷材一端抬起回翻,铺贴于基层上，用刮板从中间向两 边刮压排出空气,将刮压排出得水泥素浆回刮封边。卷材另一端按相同方 法进行铺贴处理。铺贴下一幅卷材，将卷材对齐基准线，保证卷材搭接尺寸 可靠。卷材长短边搭接宽度不少于80mm,相邻两幅得短边搭接缝应错开卷 材幅宽1/3以上。铺贴方法与上一幅相同，铺贴时应注意搭接，把上下层

保护层 ----- f、

— St*® 单位工程划称 南康金融中心一期工程一标段 分部分项工程爼称 地下室顶板防水

交底部位 2#基坑地下室顶板 工种 防水班组 交底时间 2018年 月曰

交底人签字

交底人职务

接受交底人签字

合集下载

卷材屋面防水工程安全技术交底

卷材屋面防水工程安全技术交底

卷材屋面防水工程安全技术交底

1. 项目背景

卷材屋面防水工程是建筑工程中常见的一项工作，目的是保护建筑物屋面免受雨水和其他有害物质的侵蚀，确保建筑结构的安全和持久性。在进行卷材屋面防水工程时，必须严格遵守施工安全规范，以确保工人的安全和工程的质量。

2. 施工人员的安全工作要求

2.1 安全意识培训

在进行卷材屋面防水工程前，所有施工人员必须接受相关的安全意识培训，了解施工过程中的潜在危险和安全措施。培训内容应包括但不限于： - 工作场所的风险评估 - 安全操作规范 - 防止坠落和滑倒的措施 - 紧急情况下的应急响应

2.2 个人防护装备

施工人员在进行卷材屋面防水工程时，必须佩戴适当的个人防护装备，包括但不限于： - 安全帽：保护头部免受坠物的伤害。 - 防滑鞋：提供良好的脚部支撑，防止滑倒事故发生。 - 工作手套：保护双手免受锐物和化学物品的侵害。 -

防护眼镜：防止颗粒物、化学品等对眼睛的伤害。

2.3 施工现场安全措施

在施工现场，必须采取一系列的安全措施，以保障工人的安全。这些措施包括但不限于： - 警示标示：在施工现场的显眼位置设置安全警示标志，提醒工人注意安全。 - 安全绳索：对于工作高度超过2米的区域，必须设置安全绳索，确保工人在高处工作时不会坠落。 - 防护栏杆：在工作平台的边缘设置稳固的防护栏杆，保障工人在高处工作时的安全。 - 消防设备：在施工现场配备足够的灭火器和防火设备，以应对可能发生的火灾事故。 - 吊篮安全：如果使用吊篮进行工作，必须确保吊篮的稳定性和工作人员的安全。

3. 卷材屋面防水工程施工安全流程

3.1 施工前准备工作

在进行卷材屋面防水工程前，必须进行详细的施工前准备工作，以确保工程的安全进行。这些准备工作包括但不限于：

- 清理现场：将施工现场清理干净，确保没有杂物和障碍物。

- 检查设备：检查使用的工具和设备，确保其正常工作并符合安全规范。 - 确定施工方案：根据建筑设计和防水要求，制定详细的施工方案和安全措施。

防水卷材作业安全技术交底模板

防水卷材作业安全技术交底模板

一、交底目的

为确保防水卷材作业过程中的安全，预防事故发生，提高施工人员的安全意识，特制定本安全技术交底。

二、作业人员要求

1. 作业人员必须经过专业培训，取得相关资格证书后方可上岗作业。

2. 作业人员应熟悉防水卷材施工工艺和安全操作规程。

3. 作业人员应具备良好的身体素质，无高血压、心脏病等不适于高空作业的疾病。

三、施工环境要求

1. 施工现场应保持整洁、有序，确保施工安全。

2. 施工现场应设置明显的警示标志，提醒施工人员注意安全。

3. 施工现场应配备必要的消防器材，如灭火器、消防砂等。

四、安全技术措施

1. 作业人员应穿戴符合国家标准的安全帽、安全带、防滑鞋等防护用品。

2. 高处作业时，必须使用安全带，并系在可靠的位置。

3. 上下沟槽、构筑物时，必须走马道或安全梯，严禁攀爬。

4. 高处作业时，必须支搭平台，确保作业人员安全。

5. 使用喷灯作业时，应符合以下要求：

（1）在有带电体的场所使用喷灯时，喷灯火焰与带电部分的距离应符合国家标准。

（2）喷灯内油面不得高于容器的高度的1/3，加油孔的螺栓应拧紧，喷灯不得有漏油现象。

（3）严禁在有易燃易爆物质的场所使用喷灯。

（4）喷灯加油、放油及拆卸喷嘴和其他零件作业，必须熄灭火焰并待冷却后进行。

（5）使用煤油或酒精的喷灯内严禁加入汽油。 6. 在构筑物内部作业时应保持空气流通，必要时采取强制通风措施。

7. 临边作业必须采取防坠落的措施。

8. 作业现场严禁烟火。使用可燃性材料时必须按消防部门的规定配备消防器材。

9. 运输和储存燃气罐瓶时应直立放置，并加以固定。搬运时不得碰撞。使用时必须先点火后开气。使用后关闭全部阀门。

10. 加热熔化沥青时，应严格控制温度，防止沥青燃烧。

五、材料与工具管理

1. 防水卷材、辅助材料及燃料，应按规定分别存放并保持安全距离，设专人管理。

2. 发放材料应坚持领料登记，确保材料使用安全。

防水卷材施工技术交底

防水卷材施工技术交底

防水卷材施工技术交底

一、工程概况

本工程为_____，总建筑面积为_____平方米，防水等级为_____。防水卷材采用_____品牌的_____型号卷材，主要用于地下室、屋面、卫生间等部位的防水处理。

二、施工准备

1、 材料准备

（1）防水卷材：应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。

（2）基层处理剂：应与卷材的材性相容，用于清理基层。

（3）密封材料：用于卷材的收口密封等部位。

2、 主要机具

（1）清理基层的工具：扫帚、铁铲、高压吹风机等。

（2）铺贴卷材的工具：剪刀、壁纸刀、弹线盒、卷尺、滚刷、压辊等。

3、 作业条件

（1）基层应平整、坚实、干净、无明水，阴阳角应做成圆弧形，半径不小于 50mm。 （2）穿出基层的构件已安装完毕，并预留出卷材的收口部位。

（3）施工环境温度应在 5℃以上，雨天、雪天、五级风以上天气不得施工。

三、施工工艺流程

1、 基层处理

将基层表面的杂物、灰尘、油污等清理干净，对基层的裂缝、孔洞等缺陷进行修补。用高压吹风机将基层表面的灰尘吹净，然后涂刷基层处理剂，待处理剂干燥后进行下一步施工。

2、 弹线定位

根据卷材的宽度和铺贴方向，在基层上弹出卷材铺贴的基准线，以确保卷材铺贴的整齐美观。

3、 卷材铺贴

（1）先将卷材展开，按照基准线的位置将卷材一端粘贴固定在基层上，然后沿基准线向前滚铺卷材。

（2）在铺贴卷材的过程中，应及时排除卷材下面的空气，并用压辊压实卷材，使其与基层粘贴牢固。

（3）相邻卷材的搭接宽度应不小于 100mm，搭接部位应采用热熔法或胶粘剂进行粘结，确保搭接严密。

4、 卷材收口处理 在卷材的收口部位，采用密封材料进行密封处理，以防止水从收口部位渗入。

5、 保护层施工

（1）卷材铺贴完毕并经检查合格后，应及时进行保护层施工。

（2）地下室防水卷材的保护层可采用 50mm 厚的 C20 细石混凝土，屋面防水卷材的保护层可采用水泥砂浆或细石混凝土。

高分子卷材防水技术交底

高分子卷材防水技术交底

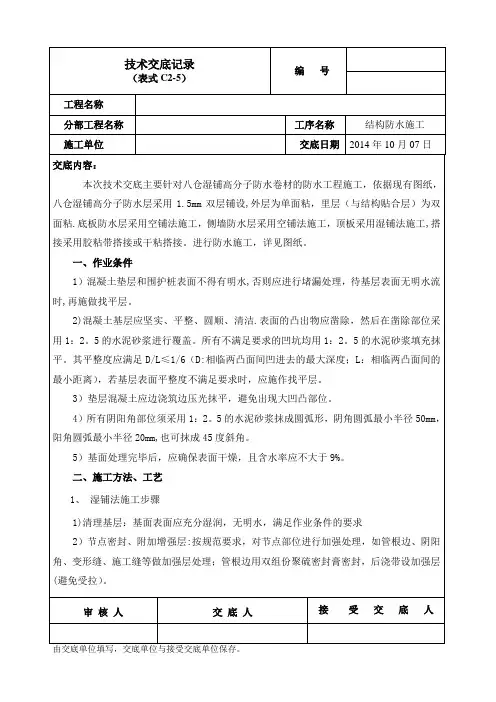

技术交底记录

（表式C2-5） 编 号

工程名称

分部工程名称 工序名称 结构防水施工

施工单位 交底日期 2014年10月07日

审 核 人 交 底 人 接 受 交 底 人

由交底单位填写，交底单位与接受交底单位保存。

交底内容：

本次技术交底主要针对八仓湿铺高分子防水卷材的防水工程施工，依据现有图纸，八仓湿铺高分子防水层采用1.5mm双层铺设,外层为单面粘，里层（与结构贴合层）为双面粘.底板防水层采用空铺法施工，侧墙防水层采用空铺法施工，顶板采用湿铺法施工,搭接采用胶粘带搭接或干粘搭接。进行防水施工，详见图纸。

一、作业条件

1）混凝土垫层和围护桩表面不得有明水,否则应进行堵漏处理，待基层表面无明水流时,再施做找平层。

2)混凝土基层应坚实、平整、圆顺、清洁.表面的凸出物应凿除，然后在凿除部位采用1：2。5的水泥砂浆进行覆盖。所有不满足要求的凹坑均用1：2。5的水泥砂浆填充抹平。其平整度应满足D/L≤1/6（D:相临两凸面间凹进去的最大深度；L：相临两凸面间的最小距离），若基层表面平整度不满足要求时，应施作找平层。

3）垫层混凝土应边浇筑边压光抹平，避免出现大凹凸部位。

4）所有阴阳角部位须采用1：2。5的水泥砂浆抹成圆弧形，阴角圆弧最小半径50mm，阳角圆弧最小半径20mm,也可抹成45度斜角。

5）基面处理完毕后，应确保表面干燥，且含水率应不大于9%。

二、施工方法、工艺

1、 湿铺法施工步骤

1)清理基层：基面表面应充分湿润，无明水，满足作业条件的要求

2）节点密封、附加增强层:按规范要求，对节点部位进行加强处理，如管根边、阴阳角、变形缝、施工缝等做加强层处理；管根边用双组份聚硫密封膏密封，后浇带设加强层(避免受拉）。 技术交底记录

（表式C2-5） 编 号

工程名称

分部工程名称 工序名称 结构防水施工

施工单位 交底日期 2014年10月07日
