键点2编号PAX2,旋转角度ARC,生成体的段数NSEG

例:VROTAT,1,2,,,,,4,5,360,4

4.沿线延伸面生成体

命令:VDRAG,面1的编号NA1,面2的编号NA2, NA3, NA4, NA5, NA6,导引线1的编号NLP1,导引线2的编号NLP2, NLP3, NLP4, NLP5,

NLP6

例:VDRAG,2,3,,,,,8,

5.线绕轴旋转生成面

命令:AROTAT,线1的编号NL1, NL2, NL3, NL4, NL5, NL6,定位轴关键点1的编号PAX1,定位轴关键点2的编号PAX2,旋转角度ARC,生成面的段数NSEG

例:AROTAT,3,4,,,,,6,8,360,4

6.沿线延伸线生成面

命令:ADRAG,线1的编号NL1,NL2, NL3, NL4, NL5, NL6,导引线1的编号NLP1, NLP2, NLP3, NLP4, NLP5, NLP6

例:ADRAG,3,,,,,,8

7.同理可以延伸关键点,相应的命令如下:

LROTAT, NK1, NK2, NK3, NK4, NK5, NK6, PAX1, PAX2, ARC, NSEG LDRAG, NK1, NK2, NK3, NK4, NK5, NK6, NL1, NL2, NL3, NL4, NL5,

NL6

各选项的含义雷同于上.

8.延伸一条线

命令LEXTND,线的编号NL1,定位关键点编号NK1,延伸的距离DIST,原有线是否保留控制项KEEP

例LEXTND,5,2,1.5,0

9.布尔操作:加

命令LCOMB,线编号NL1,线编号NL2,是否修改控制项KEEP

例LCOMB,2,5

注:对面和体的相应为:VADD,AADD.选项的含义都类似

10.布尔操作:粘接和搭接

搭接的核心关键字为:OVLAP,随实体的不同略有不同,如:

对体为VOVLAP

对面为AOVLAP

对线为LOVLAP

粘接的核心关键字为:GLUE,随实体的不同略有不同,如:

对体为VGLUE 对面为AGLUE

对线为LGLUE

但其他的选项的含义是类似的,这里就不再累述.

下一讲:移动,复制,映射,删除...

第八天

目标:掌握体素的移动,复制,删除,映射

一.移动关键点

命令:KMODIF,关键点编号NPT,移动后的坐标X,移动后的坐标Y,移动后的坐标Z

例:KMODIF,5,0,0,2

二.移动复制关键点

命令:KGEN,复制次数选项ITIME,起始关键点编号NP1,结束关键点编号NP2,增量NINC,偏移DX,偏移DY,偏移DZ,关键点编号增量KINC,生成节点单元控制项NOELEM,原关键点是否被修改选项IMOVE

例:KGEN,2,1,10,1,2,2,2,,,,

注:IMOVE选项说明,设置为0时,不修改原关键点,即为复制,设置为1时,修改原关键点,即为移动,从而通过控制IMOVE选项实现移动或复制.

三.移动复制线

命LGEN,ITIME,NL1,NL2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE

各选项的含义同上

四.移动复制面

命:AGEN,ITIME,NA1,NA2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE

各选项的含义同上

五.移动复制体

命令:VGEN,ITIME,NV1,NV2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE

各选项的含义同上

六.修改面的法向方向

命令:ANORM,面的编号ANUM,单元的法向方向是否修改选项NOEFLIP

例:ANORM,2

七.体素的删除

基本的命令为:*DELE

组合不同的关键字形成不同的命令

如:KDELE,LDELE,ADELE,VDELE

基本的命令格式为:*DELE,起始体素编号N*1,结束体素编号N*2,增量NINC,是否删除体素下层的元素选项KSWP

如LDELE,2,5,1,1

八.体素的映射

基本的命令为:*SYMM

组合不同的关键字形成不同的命令

如:KSYMM,LSYMM,ARSYM,VSYMM

基本的命令格式为:*SYMM,映射轴选项NCOMP,起始体素编号N*1,结束体素编号N*2,增量NINC,关键点编号增量KINC,NOELEM,

IMOVE

如:VSYMM,X,1,10,1,,,,

一些比较好的Ansys学习资料：

对初学者：《ansys12有限元分析自学手册》、《ansys13.0有限元从入门到精通》

LS-DYNA: 《ansys13.0\LS-DYNA非线性有限元分析》、《ansys12.0非线性有限元分析》

Fluent： 《 FLUENT入门与进阶教程》 、《 FLUENT流体计算应用教程》

Workbench：《 ANSYS Workbench工程应用案例精通》 、《 Workbench设计、仿真与优化》

软件学习口诀：多看书少空想，多做实例少发呆，多看帮助加多问。

合集下载

ANSYS土木工程经典实例命令流大全

ANSYS土木工程经典实例命令流大全

ANSYS土木工程经典实例命令流大全

ANSYS是目前最为领先的工程仿真软件之一，广泛应用于土木工程领域。本文将介绍一些ANSYS土木工程的经典实例以及相关的命令流，帮助工程师更好地应用该软件进行仿真分析。

1. 桥梁结构分析实例

实例简介

一座桥梁由多个零部件组成，包括桥墩、桥面、桥拱等。如何分析这些零部件的受力情况，以便于对桥梁结构进行优化和改进呢？ANSYS提供了一系列的分析工具和命令流，可以帮助我们完成这项任务。

命令流详解

首先需要创建一个桥梁模型，并进行网格划分。然后利用ANSYS的各种分析工具进行仿真分析，得到桥梁各个零部件的受力情况。在此基础上，可以进行结构优化，最终得到一个强度和稳定性都较好的桥梁结构。

以下是桥梁结构分析实例的一些关键命令流：

• 创建单元网格：ET, SOLID186

• 定义材料属性：MP, EX, NU, DENS

• 定义边界条件：*BOUNDARY，MP，SYM，FIX

• 加载边界条件：DLOAD，TYPE，P，_LOC

• 计算位移和应力分布：*POST1，DISPL，NF，S

2. 地基基础分析实例

实例简介

地基基础是土木工程中的重要组成部分，承载着整个工程的重量。如何对地基基础的承载力进行分析和计算呢？ANSYS也提供了相应的分析工具和命令流，帮助土木工程师完成这项任务。

命令流详解

首先需要建立地基基础的三维模型，并进行网格划分。然后利用ANSYS的各种分析工具进行仿真分析，计算地基基础承载力、变形等相关指标。在此基础上，可以进行结构优化，最终得到一个承载能力和稳定性都较好的地基基础。

以下是地基基础分析实例的一些关键命令流： • 创建单元网格：ET, SOLID186

• 定义材料属性：MP, EX, NU, DENS

• 定义边界条件：*BOUNDARY，MP，SYM，FIX

• 加载边界条件：DLOAD，TYPE，P，_LOC

• 计算应力分布和变形：*POST1，S，EPTO，ETA

ANSYS高斯热源加载步骤及命令流

ANSYS高斯热源加载步骤及命令流

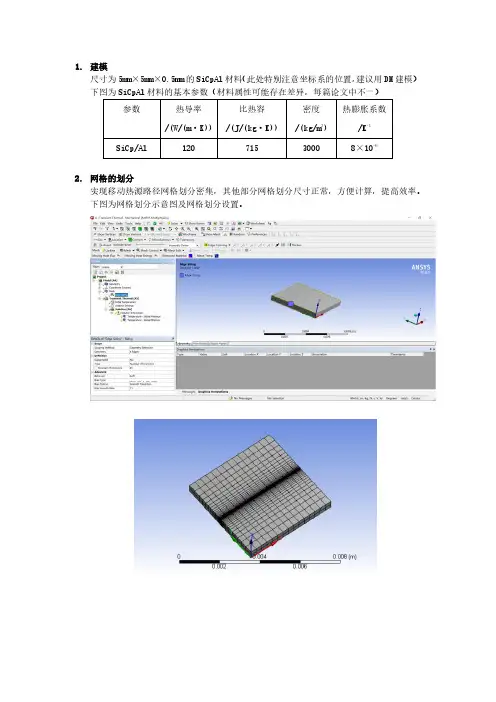

1. 建模

尺寸为5mm×5mm×0.5mm的SiCpAl材料（此处特别注意坐标系的位置，建议用DM建模） 下图为SiCpAl材料的基本参数（材料属性可能存在差异，每篇论文中不一）

参数 热导率

/(W/(m·K)) 比热容

/(J/(kg·K)) 密度

/(kg/m3) 热膨胀系数

/K-1

SiCp/Al 120 715 3000 8×10-6

2. 网格的划分

实现移动热源路径网格划分密集，其他部分网格划分尺寸正常，方便计算，提高效率。

下图为网格划分示意图及网格划分设置。

3. 分析计算

（1）入射激光功率密度分布为高斯分布：

I(r)=(1−R)2Pπω2exp(−2r2ω2)， （1）

式中R为反射率，P为激光输出功率，ω为入射激光光斑半径，r为横向柱坐标，r=0处为光

斑中心。

对模型施加负载条件时，将高斯热流密度用ANSYS APDL编写命令流加载到SiCp/Al上表

面。已知条件：功率P，行走速度𝑣=5𝑚𝑚/𝑠，光斑半径ω=0.05mm，时间t=1s。

则有，高斯移动热源：

Q= 2𝑃𝜋0.000052⋅𝑒𝑥𝑝(−2×(𝑥−0.0025)2+(𝑦−0.005×𝑡)20.000052)×90%

步骤：

① 首先在Mechanical APDL经典界面施加创建高斯热源函数的命令流；将上述公式带入，

如下图所示。

② 完成好函数输入之后，保存函数；然后读入刚刚保存的函数，命名为HFLUX，如下图

所示：

③提取命令流，命令流在文末

（2）选择要加载的面，重命名为A1

（3）载荷步设置

在Step Controls（步长控制）中，Step End Time（结束时间）设置为1s，打开Auto

Time Stepping(自动划分时间)，在Define By中设置为Substeps（子步），设置为100

子步。如下图所示。

（4）边界设置

取模型下表面为绝缘边界，其他表面为对流换热面，对流换热系数取10W/(m3·K)，设

ANSYS命令流解释大全

ANSYS命令流解释大全

一、定义材料号及特性

mp,lab, mat, co, c1,…….c4

lab: 待定义的特性项目ex,alpx,reft,prxy,nuxy,gxy,mu,dens

ex: 弹性模量

nuxy: 小泊松比

alpx: 热膨胀系数

reft: 参考温度

reft: 参考温度

prxy: 主泊松比

gxy: 剪切模量

mu: 摩擦系数

dens: 质量密度

mat: 材料编号缺省为当前材料号

c 材料特性值,或材料之特性,温度曲线中的常数项

c1-c4: 材料的特性-温度曲线中1次项,2次项,3次项,4次项的系数

二、定义DP材料：

首先要定义EX和泊松比：MP,EX,MAT,……

MP,NUXY,MAT,……

定义DP材料单元表这里不考虑温度：TB,DP,MAT

进入单元表并编辑添加单元表：TBDATA,1,C

TBDATA,2,ψ

TBDATA,3,…… 如定义：EX=1E8,NUXY=,C=27,ψ=45的命令如下：

MP,EX,1,1E8

MP,NUXY,1,

TB,DP,1

TBDATA,1,27

TBDATA,2,45这里要注意的是,在前处理的最初,要将角度单位转化到“度”,即命令：afun,deg

三、单元生死载荷步

第一个载荷步

TIME,... 设定时间值静力分析选项

NLGEOM,ON 打开大位移效果

NROPT,FULL 设定牛顿－拉夫森选项

ESTIF,... 设定非缺省缩减因子可选

ESEL,... 选择在本载荷步中将不激活的单元

ANSYS命令流学习笔记16-吉他泛音之于预紧琴弦的模态分析

ANSYS命令流学习笔记16-吉他泛音之于预紧琴弦的模态分析

! ANSYS命令流学习笔记16-吉他泛音之于预紧琴弦的模态分析

!学习重点：

!1、 beam/link单元的实常数R或者截面定义

使用2D单元表示3D单元，需要借助实常数r或者定义截面来实现。link由于只承受拉压，所以只需要定义截面面积实常数r；而beam单元能够承受力矩，所以需要定义截面，以体现转动惯量等参数。

!2、预应力模态分析

在预应力情况下进行模态分析，联立求解。相当于是，质量刚度矩阵是在预应力情况下的矩阵。然后进行常规的模态求解即可。

!3、 何为吉他泛音，其与固有频率的关系

最常用的泛音为12品泛音，当吉他弦振动时，手指虚按12品处，恰好接触琴弦，然后再拨动琴弦。此时，A弦举例来说，本来振动主频为440Hz，泛音时，相当于抑制掉了440Hz的主频，表现出了880Hz（中音A）及后的高频，声音显得更为空灵。

从泛音的音高来看，弦固有频率应该都是一阶频率的倍数。根据弦振动的理论，发现也确实如此，公式如下：

!4、 link与beam结果对比

link分析结果 beam分析结果

很明显link单元与理论计算更切合实际，因为计算时并不需要考虑弦承载弯矩。link单元在模拟桁架，缆索，连杆，弹簧，在工程中也有着广泛的应用。

!问题描述

! 其中μ为线密度，F为拉力，L为弦长，n为阶次。

当ρ=7800，F=1e4，L=1，截面r=0.001时，各阶频率计算如下：

!APDL命令-link单元：

finish

/clear

/title,link modal

/prep7

et,1,link180 !link单元不承受弯矩，更符合吧

mp,ex,1,2.1e11

mp,prxy,1,0.3

mp,dens ,1,7800

r,1,3.14e-6 !定义单元属性

k,1

k,2,1

l,1,2

lesize,all,,,100
