通用技术会考专题复习-三视图
G21．根据立体图，补全俯视图和左视图中所缺漏的图线。
【考点】
1、简单形体三视图的绘制（Ⅱ）
2、简单形体的尺寸标注（I）
【知识点】
（1）、三视图的性质一：
A、主视图反映形体的和；
B、俯视图反映形体的和；
C、左视图反映形体的和；
（2）、三视图的性质二：
1、主视图与俯视图：；
2、主视图与左视图：；
3、俯视图与左视图：；

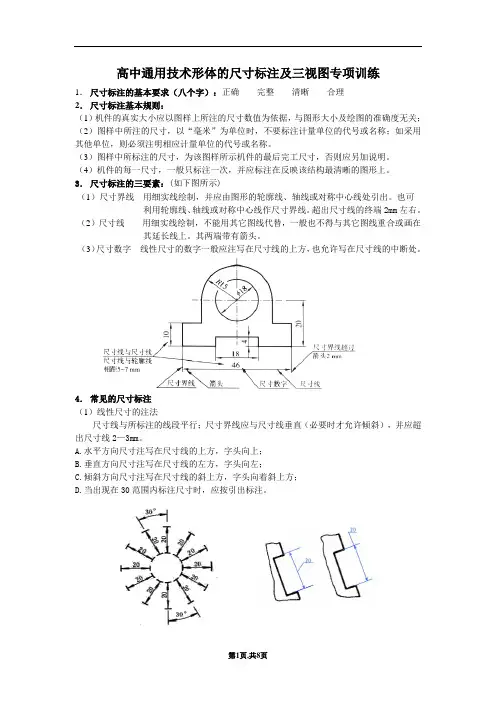

（3）、形体的尺寸标注：
A、尺寸界线：|
尺寸界线用细实线绘制，并由图形的轮廓线、轴线或对称中心处引出，也可利用轮廓线、轴线或对称中心作尺寸线。
B、尺寸线：←→
尺寸线用细实线绘制。尺寸线必须单独画出，不能与其他图线重合或在其延长线上。一般采用箭头作为尺寸线终端。
C、尺寸数字：5
图样上所注尺寸表示形体的真实大小，形体的真实大小与图样的大小及绘图的准确度无
关。图样上的尺寸，以__________为单位时，不注写单位，否则必须注明。线性尺寸的尺寸数字一般注写在尺寸线___________或其中断处，水平方向尺寸字头____________，垂直方向尺寸数字写在尺寸线的__________且字头____________。
（4）标注举例：
尺寸界线超过箭头2mm，尺寸线与尺寸线，尺寸线与轮廓线相距5-7mm。如P124
直径：符号为________，整圆或大于半圆的圆弧需要标注直径。标注直径的方式有多种，选用何种方式通常由圆的大小和位置来决定。如P125。
半径：符号为________，半圆或者不足半圆的圆弧需要标注半径。标注半径的方式也有多种，采用方式也应根据圆弧的尺寸与位置来确定。如P125
【巩固练习】
1.连线题，请将立体图和相应的三视图连在一起
2、找出相应的立体图，并在其下方括号内填写它的序号 [答案]
（1）（2）
（3）（4）
2、读图作图题
有一零件如下图所示，零件镂空处圆柱形半径为10mm，其余尺寸标注见下图。请根据立体图和俯视图，补全其他视图，并根据立体图中所给的尺寸与题中的数据，在三视图中作尺寸标注。
3、根据题图所示形体，
（1）画出主视图。（4分）
（2）补全俯视图的缺漏线条。（2分）
4．根据立体图，绘出三视图。
5、请根据提供的尺寸为视图作尺寸标注：
以下单位统一为毫米（mm）：
1、总长为：24，高为18；
2、两圆的直径为：4，两圆心之间的
距离是：16，圆心的高度为：14；
3、圆弧的半径为4；
4、下面凹槽的高度为：3，长度为8；
