通用技术会考专题复习-三视图

通用技术高考专题训练1——三视图及尺寸标注1．图书馆内使用的活动木梯的立体图及待完善的三视图如图所示。

（1）请补齐左视图和俯视图中缺少的线条。

（2分）（2）根据立体图所给尺寸，在三视图中标注出木梯对应的长、宽、高尺寸。

（4分）2.下图是小锤的正等轴侧图，请补全俯视图，并画出它的左视图。

3、请画出下列立体图的左视图（满足“长对正，宽相等，高平齐”）4．根据立体图，补齐俯视图和左视图5．根据立体图，画出俯视图、补齐俯视图和左视图6．根据题图所示形体，画出主视图。

补全俯视图的缺漏线条。

7、连线题，请将立体图和相应的三视图连在一起8.根据轴测图补全三视图中所缺的线，或补画第三个视图9．根据立体图，补全三视图。

10.根据立体模型补画视图中所缺的线。

11．根据立体图，画出主视图和左视图12.请画出下列立体图形的三视图。

13.画出如图所示的零件的三视图，并在视图上标注形体的尺寸。

（注：上部分圆柱体上、下表面的直径6cm，圆柱高10cm；下部分圆柱体上、下表面的直径8cm，圆柱高4cm。

）14.请认真观察右面的图样，其中有4处不对的地方请指出图中不对的4处地方或说明改正意见：b. _________________________c. _________________________d. _________________________15.根据立体图，画出其三视图，并标注基本尺寸。

16. 某零件如下图所示，已知其正视图和左视图如下图，请补画其俯视图。

17.请画出下列构件的三视图，构件长120mm，宽25mm、高40mm，两孔直径均为20mm,小孔圆心离构件中心距离均为40mm，构件两端圆弧半径均为40mm ，要求：画出尺寸界线、尺寸线，标注尺寸数字，制图比例1∶2。

18.作俯视图并补全视图上所缺的线条。

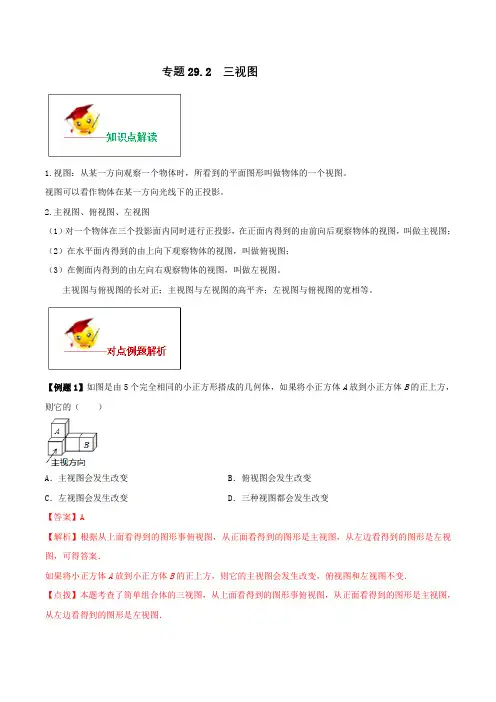

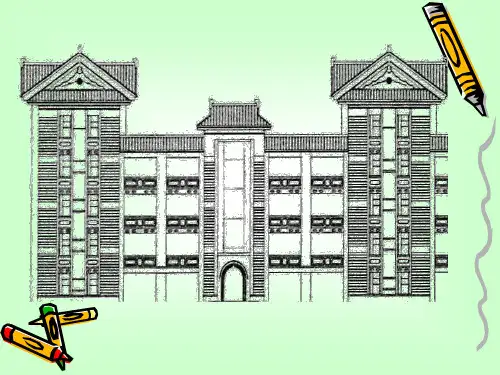

专题29.2 三视图1.视图：从某一方向观察一个物体时，所看到的平面图形叫做物体的一个视图。

视图可以看作物体在某一方向光线下的正投影。

2.主视图、俯视图、左视图（1）对一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；（2）在水平面内得到的由上向下观察物体的视图，叫做俯视图；（3）在侧面内得到的由左向右观察物体的视图，叫做左视图。

主视图与俯视图的长对正；主视图与左视图的高平齐；左视图与俯视图的宽相等。

【例题1】如图是由5个完全相同的小正方形搭成的几何体，如果将小正方体A放到小正方体B的正上方，则它的（）A．主视图会发生改变B．俯视图会发生改变C．左视图会发生改变D．三种视图都会发生改变【答案】A【解析】根据从上面看得到的图形事俯视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，可得答案．如果将小正方体A放到小正方体B的正上方，则它的主视图会发生改变，俯视图和左视图不变．【点拨】本题考查了简单组合体的三视图，从上面看得到的图形事俯视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图．【例题2】如图是由一个长方体和一个球组成的几何体，它的主视图是（）A． B． C． D．【答案】C【解析】从正面看几何体，确定出主视图即可．几何体的主视图为：【点拨】主视图就是从几何体正面看得到的图形。

【例题3】如图所示的几何体的俯视图是（）A B C D【答案】D【解析】此几何体的俯视图如图：【点拨】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【例题4】下列几何体中，俯视图不是圆的是（）A.四面体 B．圆锥C．球 D．圆柱【答案】A【解析】分别找出从图形的上面看所得到的图形即可．A.俯视图是三角形，故此选项正确；B.俯视图是圆，故此选项错误；C.俯视图是圆，故此选项错误；D.俯视图是圆，故此选项错误。

【点拨】此题主要考查了简单几何体的三视图，关键是掌握俯视图是从几何体的上面看所得到的图形．1．如图是由4个相同的小立方体搭成的几何体，则它的主视图是（）A．B．C．D．【答案】B【解析】主视图有2列，每列小正方形数目分别为1，2．如图所示：它的主视图是：．【点拨】此题主要考查了简单几何体的三视图，正确把握观察角度是解题关键．2．如图是由5个大小相同的小正方体摆成的几何体，它的俯视图是（）A． B． C． D．【答案】D【解析】根据俯视图是从上面看到的图象判定则可．从上面看下来，上面一行是横放3个正方体，左下角一个正方体．【点拨】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．3．一个物体的三视图如图所示，其中主视图和左视图是全等的等边三角形，俯视图是圆，根据图中所示数据，可求这个物体的表面积为（）A．πB．2πC．3πD．（+1）π【答案】C【解析】由三视图可知：该几何体是一个圆锥，其轴截面是一个高为的正三角形．∴正三角形的边长＝＝2．∴圆锥的底面圆半径是1，母线长是2，∴底面周长为2π∴侧面积为2π×2＝2π，∵底面积为πr2＝π，∴全面积是3π．4.某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．4个 B．5个C．6个 D．7个【答案】B．【解析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数．由主视图和左视图可确定所需正方体个数最少时俯视图为：，则搭成这个几何体的小正方体最少有5个．5.如图所示，该几何体的俯视图是（）A．B．C．D．【答案】C．【解析】根据俯视图是从物体的上面看得到的视图进行解答即可．从上往下看，可以看到选项C所示的图形．故选：C．6.如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是（）A．主视图B．左视图C．俯视图D．主视图和左视图【答案】C．【解析】根据从上边看得到的图形是俯视图，可得答案．从上边看是一个田字，“田”字是中心对称图形.7．如图是由4个相同的小正方体搭成的几何体，则该几何体的主视图是（）A． B．C． D．【答案】C【解析】从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．根据图中正方体摆放的位置判定则可．解：从正面看，下面一行是横放3个正方体，上面一行是一个正方体．如图所示：【点拨】本题考查了三种视图中的主视图，视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．8．下列图形中，主视图为①的是（）A．B．C． D．【答案】B．【解析】主视图是从物体的正面看得到的图形，分别写出每个选项中的主视图，即可得到答案．A．主视图是等腰梯形，故此选项错误；B．主视图是长方形，故此选项正确；C．主视图是等腰梯形，故此选项错误；D．主视图是三角形，故此选项错误.9．下列几何体中，主视图与俯视图不相同的是（）A.正方体 B．四棱锥 C．圆柱 D．球【答案】B．【解析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．四棱锥的主视图与俯视图不同．10.下列几何体的左视图为长方形的是（）A． B．C．D．【答案】C．【解析】找到个图形从左边看所得到的图形即可得出结论．A．球的左视图是圆；B．圆台的左视图是梯形；C．圆柱的左视图是长方形；D．圆锥的左视图是三角形．11．把图1中的正方体的一角切下后摆在图2所示的位置，则图2中的几何体的主视图为（）A．B．C．D．【答案】D．【解析】根据从正面看得到的图形是主视图，可得答案．从正面看是一个等腰三角形，高线是虚线.12.如图所示的几何体的主视图是（）A．B．C．D．【答案】B．【解析】根据从正面看得到的图形是主视图，可得答案．从正面看第一层是两个小正方形，第二层左边一个小正方形，第三层左边一个小正方形.13．如图是由三个相同的小正方体组成的几何体，则该几何体的左视图是（）A．B．C．D．【答案】C．【解析】细心观察图中几何体中正方体摆放的位置，根据左视图是从左面看到的图形判定则可．从左边看竖直叠放2个正方形．14．如图的几何体是由五个小正方体组合而成的，则这个几何体的左视图是（）A．B．C．D．【答案】D．【解析】根据从左边看得到的图形是左视图，可得答案．从左边看第一层是两个正方形，第二层是左边一个正方形.15.如图是一个由5个完全相同的小正方体组成的立体图形，它的俯视图是（）A．B．C．D．【答案】B．【解析】根据从上面看得到的图形是俯视图，可得答案．从上面看第一列是两个小正方形，第二列是一个小正方形，第三列是一个小正方形.16．一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最多是（）A．3 B．4 C．5 D．6【答案】C．【解析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．结合主视图和俯视图可知，左边上层最多有2个，左边下层最多有2个，右边只有一层，且只有1个．所以图中的小正方体最多5块．17．如图所示的几何体的左视图是（）A．B．C．D．【答案】D．【解析】根据从左边看得到的图形是左视图，可得答案．从左边看是两个等宽的矩形，矩形的公共边是虚线。
