浙江省高三通用技术三视图专题练习

三视图练习
1.根据如图所示的组合体，在下列选项中选出正确的的左视图（）
答案：B
2.如图所示为某组合体的三视图，下列主视方向（箭头方向）中与三视图对应的是
答案：A
6. ［2018台州模拟］如图所示是一个模型的轴测图，其正确的三视图是（）
答案：A
7.［2018浙江联考］如图所示是一个模型的轴测图，其正确的三视图是（）
答案：A
8.［2018嘉兴模拟］图a是某零件的立体图，其主视图与俯视图如图b所示。

与之对应的左视图是（）
答案：A
9.如图所示是某模型的三视图，下列模型中与其对应的是（）
答案：D
10.［2018宁波模拟］如图所示为衣柜中支撑和固定挂衣杆的法兰座，通过自攻螺钉与木质衣柜连接，以下零件视图中，能实现法兰座功能的视图是（）
答案：C
11.［2017嘉兴模拟］如图所示的结构，与构件1连接的结构正确的是（）
答案：D
12.［2017.11浙江］如图所示是某形体的轴测图、主视图和俯视图，正确的左视图是（）
答案：C
3. 请补全三视图中所缺的两条图线。

答案：
4. 请补全三视图中所缺的3条图线。

5. 请补全三视图中所缺的三条图线。

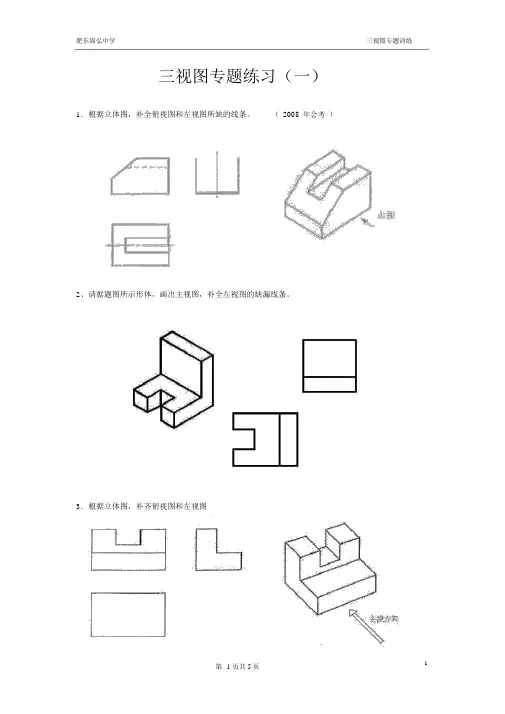

肥东锦弘中学三视图专题训练三视图专题练习（一）
1．根据立体图，补全俯视图和左视图所缺的线条。

（2008年会考）
2、请据题图所示形体，画出主视图，补全左视图的缺漏线条。

3．根据立体图，补齐俯视图和左视图
4．根据立体图，画出俯视图、补齐俯视图和左视图
5．根据立体图，补全俯视图和左视图中所缺漏的图线。

6 ．根据立体图，补全俯视图和左视图中所缺漏的图线（2008 年 10 月高考题）
7．根据轴测图补画三视图中所缺的线条。

8．根据题图所示形体，画出主视图。

补全俯视图的缺漏线条。

9.下图是小锤的正等轴侧图，请补全俯视图，并画出它的左视图。

10．根据立体图，画出主视图和左视图
11、根
据立
体图
补全
三视
图中
所缺
的图
线（2009 年 9 月高考题）
12、根据立体图补全三视图中所缺的图线（2009 年 3 月高考题）
13.根据立体模型补画视图中所缺的线。

俯视侧（左）视24主（正）视图三视图专题练习：1.一个几何体的三视图如图所示，其中俯视图为正三角形，则该几何体的表面积为___________.2.一个几何体的三视图如下图所示， 则该几何体的表面积为______.3.如右图所示，一个空间几何体的主视图和左视图都是边长为1的正方形，俯视图是一个直径为1的圆，那么这个几何体的表面积为（ ） A ． π3 B ． π2 C ． π23 D ． π44.右图是一个几何体的三视图，则该几何体 的体积为 （ ） A ．6 B ．8 C ．16D ．24正视图侧视图俯视图1223112231第3题图主视图俯视图左视图5.一空间几何体的三视图如图所示,则该几何体的体积为( ).A.223π+ B. 423π+ C. 323π+ D.2343π+6.一个棱锥的三视图如图，则该棱锥的全面积（单位：c2m）为（A）2（B）2（C）2（D）27.若某几何体的三视图（单位：cm）如图所示，则此几何体的体积是3cm．222正(主)视图22侧(左)视图俯视图8.设某几何体的三视图如下（尺寸的长度单位为m）。

则该几何体的体积为3m 9.如图是一个几何体的三视图，若它的体积是33，则a_______10.如右图，某几何体的正视图与侧视图都是边长为1的正方形，且体积为12。

则该集合体的俯视图可以是11.右图是一个几何体的三视图，根据图中数据，可得该几何体的表面积是(A)9π （B ）10π (C)11π (D)12π答案：1. 24+ 2. 2412π+ 3.A. 4.B 5.C. 6.A. 7.18. 8.4. 9.10.C 11.D注意第6题二项分布与超几何分布辨析山东 韩文文二项分布与超几何分布是两个非常重要的、应用广泛的概率模型，实际中的许多问题都可以利用这两个概率模型来解决．在实际应用中，理解并区分两个概率模型是至关重要的．下面举例进行对比辨析．例 袋中有8个白球、2个黑球，从中随机地连续抽取3次，每次取1个球．求： （1）有放回抽样时，取到黑球的个数Ｘ的分布列； （2）不放回抽样时，取到黑球的个数Ｙ的分布列． 解：（1）有放回抽样时，取到的黑球数Ｘ可能的取值为０，1，2，3．又由于每次取到黑球的概率均为，3次取球可以看成3次独立重复试验，则1~35X B ⎛⎫⎪⎝⎭，．3031464(0)55125P X C ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭∴；12131448(1)55125P X C ⎛⎫⎛⎫==⨯=⎪ ⎪⎝⎭⎝⎭； 21231412(2)55125P X C ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭；333141(3)55125P X C ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭．因此，X 的分布列为2．不放回抽样时，取到的黑球数Ｙ可能的取值为０，1，2，且有：03283107(0)15C C P Y C ===；12283107(1)15C C P Y C ===；21283101(2)15C CP Y C ===．因此，Y 的分布列为辨析：通过此例可以看出：有放回抽样时，每次抽取时的总体没有改变，因而每次抽到某物的概率都是相同的，可以看成是独立重复试验，此种抽样是二项分布模型．而不放回抽样时，取出一个则总体中就少一个，因此每次取到某物的概率是不同的，此种抽样为超几何分布模型．因此，二项分布模型和超几何分布模型最主要的区别在于是有放回抽样还是不放回抽样．所以，在解有关二项分布和超几何分布问题时，仔细阅读、辨析题目条件是非常重要的．超几何分布和二项分布都是离散型分布 超几何分布和二项分布的区别：超几何分布需要知道总体的容量，而二项分布不需要； 超几何分布是不放回抽取，而二项分布是放回抽取（独立重复）当总体的容量非常大时，超几何分布近似于二项分布.........。

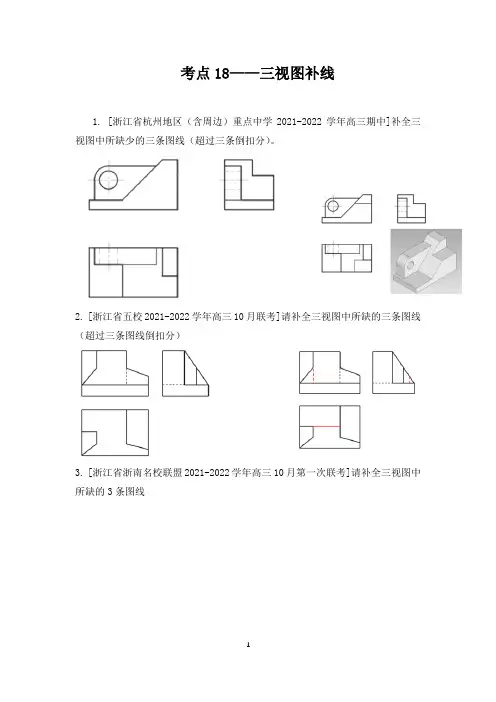

考点18——三视图补线1. [浙江省杭州地区（含周边）重点中学2021-2022学年高三期中]补全三视图中所缺少的三条图线（超过三条倒扣分）。

2. [浙江省五校2021-2022学年高三10月联考]请补全三视图中所缺的三条图线（超过三条图线倒扣分）3. [浙江省浙南名校联盟2021-2022学年高三10月第一次联考]请补全三视图中所缺的3条图线4.[ 2022届浙江省高三通用技术选考模拟试题（二）] 请补全三视图中所缺的三条图线（超过三条图线倒扣分）。

5. [2022届浙江省高三通用技术选考模拟试题（一）]请补全三视图中所缺的3条图线（超过3条图线倒扣分）。

6. [2022届浙江省高三通用技术选考模拟试题（五）]请补全三视图中所缺的3条图线（超过3条图线倒扣分）。

7. [2022届浙江省高三通用技术选考模拟试题（四）]请补全三视图中所缺的 3 条图线（超过 3 条图线倒扣分）8.[ 浙江省名校协作体2021-2022学年高三上学期期初联考] 请补全三视图中所缺的三条图线（超过三条图线倒扣分）9. [2022届浙江省高三通用技术选考模拟试题（三）]请补全三视图中所缺的三条图线（超过三条图线倒扣分）10. [浙江省“七彩阳光”新高考研究联盟2021-2022学年高三返校考试]请补全三视图中所缺的3条图线（超过3条图线倒扣分）。

11. [浙江省Z20名校联盟（名校新高考研究联盟）2021-2022学年高三第一次联考]请补全三视图中所缺的三条图线（超过三条图线倒扣分）。

12.[ 浙江省山水联盟2021-2022学年高三联考] 请补全三视图中所漏缺的3条图线（超过3条线倒扣分）。

13.[ 浙江省丽水市2020-2021学年期末教学质量监控] 请补全三视图中所缺的3 条图线(超过 3 条图线倒扣分)。

14. [浙江省温州新力量联盟2020-2021学年期末联考]补全三视图中所缺的 3 条图线15.[ 浙江省2021年6月选考高考通用技术试题] 请补全三视图中所缺的3条图线（超过3条图线倒扣分）。

三视图练习
1.根据如图所示的组合体，在下列选项中选出正确的的左视图（）
答案：B
2.如图所示为某组合体的三视图，下列主视方向（箭头方向）中与三视图对应的是
答案：A
6. ［2018台州模拟］如图所示是一个模型的轴测图，其正确的三视图是（）
答案：A
7.［2018浙江联考］如图所示是一个模型的轴测图，其正确的三视图是（）
答案：A
8.［2018嘉兴模拟］图a是某零件的立体图，其主视图与俯视图如图b所示。

与之对应的左视图是（）
答案：A
9.如图所示是某模型的三视图，下列模型中与其对应的是（）
答案：D
10.［2018宁波模拟］如图所示为衣柜中支撑和固定挂衣杆的法兰座，通过自攻螺钉与木质衣柜连接，以下零件视图中，能实现法兰座功能的视图是（）
答案：C
11.［2017嘉兴模拟］如图所示的结构，与构件1连接的结构正确的是（）
答案：D
12.［2017.11浙江］如图所示是某形体的轴测图、主视图和俯视图，正确的左视图是（）
答案：C
3. 请补全三视图中所缺的两条图线。

答案：
4. 请补全三视图中所缺的3条图线。

5. 请补全三视图中所缺的三条图线。
