外部环境对接触网影响(推荐文档)

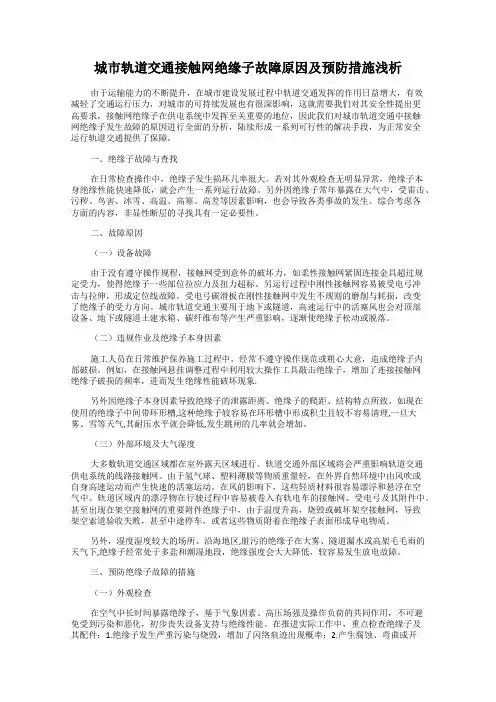

城市轨道交通接触网绝缘子故障原因及预防措施浅析由于运输能力的不断提升，在城市建设发展过程中轨道交通发挥的作用日益增大，有效减轻了交通运行压力，对城市的可持续发展也有很深影响，这就需要我们对其安全性提出更高要求，接触网绝缘子在供电系统中发挥至关重要的地位，因此我们对城市轨道交通中接触网绝缘子发生故障的原因进行全面的分析，陆续形成一系列可行性的解决手段，为正常安全运行轨道交通提供了保障。

一、绝缘子故障与查找在日常检查操作中，绝缘子发生损坏几率很大。

若对其外观检查无明显异常，绝缘子本身绝缘性能快速降低，就会产生一系列运行故障。

另外因绝缘子常年暴露在大气中，受雷击、污秽、鸟害、冰雪、高温、高寒、高差等因素影响，也会导致各类事故的发生。

综合考虑各方面的内容，非显性断层的寻找具有一定必要性。

二、故障原因（一）设备故障由于没有遵守操作规程，接触网受到意外的破坏力，如柔性接触网紧固连接金具超过规定受力，使得绝缘子一些部位拉应力及扭力超标。

另运行过程中刚性接触网容易被受电弓冲击与拉伸，形成定位线故障。

受电弓碳滑板在刚性接触网中发生不规则的磨削与耗损，改变了绝缘子的受力方向。

城市轨道交通主要用于地下或隧道，高速运行中的活塞风也会对顶部设备、地下或隧道土建水箱、碳纤维布等产生严重影响，逐渐使绝缘子松动或脱落。

（二）违规作业及绝缘子本身因素施工人员在日常维护保养施工过程中，经常不遵守操作规范或粗心大意，造成绝缘子内部破损。

例如，在接触网悬挂调整过程中利用较大操作工具敲击绝缘子，增加了连接接触网绝缘子破损的频率，进而发生绝缘性能破坏现象.另外因绝缘子本身因素导致绝缘子的泄露距离、绝缘子的爬距、结构特点所致。

如现在使用的绝缘子中间带环形槽,这种绝缘子较容易在环形槽中形成积尘且较不容易清理,一旦大雾、雪等天气,其耐压水平就会降低,发生跳闸的几率就会增加。

（三）外部环境及大气湿度大多数轨道交通区域都在室外露天区域进行。

轨道交通外部区域将会严重影响轨道交通供电系统的线路接触网。

接触网跳闸原因及措施分析摘要：本文通过具体实例对接触网跳闸进行分析，总结了由于外部环境、供电内部及机务部门的问题引起接触网跳闸的原因，进而提出了相应的解决措施。

希望能够对今后接触网跳闸的研究提供借鉴，以铁路安全运输的畅通。

关键词：接触网跳闸；原因；措施1引起接触网跳闸原因分析接触网跳闸原因很多，总结来看主要有外部环境、供电部门内部和机务部门三个方面。

下面我们通过具体的案例对这些原因进行一下归纳：1.1外部环境方面1.1.1货物装载加固不良2009年7月29日4:24，襄渝线冷水变电所1#馈线跳闸，重合失败，4:38强送成功，接触网停电14min。

经查是26009次列车行至胡家营至白河县区间白河1#隧道15～17#悬挂点间（k184+600～+680m），因机后第3、4位军用汽艇挡板翘起，触及接触线造成跳闸。

1.1.2高处坠落物砸伤接触网2010年8月1日07:04，宝成线工务防洪巡查人员发现宝成下行线丁家坝-大滩区间k295+430处，一头耕牛从线路右侧堑坡顶坠下砸坏接触网设备。

1.1.3飞禽短接机车绝缘子2010年5月28日12:51，宝成线燕子砭变电所1#馈线跳闸，电流速断动作，重合成功，短路电流2900A，故测指示距离10.53km。

经查实为21035次运行到宝成线阳平关-燕子砭下行线k247+300处时，一只锦鸡飞到机车车顶后弓处，短接机车主断路器旁支持绝缘子，造成瞬间接地。

1.1.4飞禽或异物引起空气击穿2009年8月15日12:45，因乌鸦（翼展830mm）起飞或降落在宝成线观音山至青石崖区间21#隧道南口3.6m承力索时，造成该处空气绝缘间隙瞬间小于300mm形成短路接地，引起观音山变电所1#馈线跳闸。

1.1.5雷击2010年7月23日2:38，K452次运行到宝成线军师庙至大滩间上行线k298+031分相绝缘器处，分相绝缘器的主绝缘断裂，刮坏机车运行方向后端受电弓。

调查发现7月23日01:00～02:00，大滩站区连续降暴雨和雷电，01:48，军师庙至大滩间上行线分相绝缘器遭受雷击烧损，造成本体绝缘水平降低和机械强度下降，燕子砭和朝天变电所同时发生跳闸。

城市轨道交通接触网打火拉弧原因及影响分析城市轨道交通接触网的打火拉弧是指接触网在使用过程中产生的电弧现象。

打火拉弧的原因有多种，主要包括以下几个方面：接触网材料的老化和损坏是导致打火拉弧的一个重要原因。

城市轨道交通的接触网主要由钢丝和碳化硅材料组成，长时间的使用和环境的恶劣造成了材料的老化和损坏，导致接触网容易出现电弧现象。

外界物质的干扰也可能引起打火拉弧。

城市轨道交通环境复杂，有时会有树叶、雨水、鸟粪等杂质进入接触网中，这些杂质在接触网上形成封闭的电路路径，当列车通过时会发生电弧现象，导致打火拉弧。

列车设备故障也是引起打火拉弧的一个重要原因。

列车设备故障包括接触网接触器的故障、牵引电机的故障等，这些故障会导致电流无法正常流动，产生电弧现象，引起打火拉弧。

打火拉弧对城市轨道交通系统产生了一系列的影响。

打火拉弧会导致接触网和牵引设备的损坏，需要进行维修和更换，增加了运营成本和维护工作量。

打火拉弧会引发火灾，造成人员伤亡和财产损失，对城市轨道交通系统的安全性产生严重威胁。

打火拉弧还会引发电力系统的不稳定，导致列车运行故障，造成交通阻塞和乘客滞留。

为了减少打火拉弧的发生，可以采取以下措施：加强维护保养工作，定期检查和更换老化和损坏的接触网材料，确保接触网的安全可靠。

加强清洁工作，定期清除接触网上的杂质，确保电路畅通，减少电弧的产生。

提高设备的可靠性和故障检测能力，及时发现并修复设备故障，减少电弧的发生。

加强人员培训和安全意识教育，提高乘务人员对打火拉弧的识别和处理能力，增强安全管理意识。

城市轨道交通接触网的打火拉弧是一个复杂的问题，原因多样，影响严重。

通过加强维护保养、清洁工作，提高设备可靠性和人员意识，可以有效减少打火拉弧的发生，确保城市轨道交通的安全运营。

电气化铁路接触网故障分析及防护措施摘要：接触网电路作为整个电气化铁路的重要组成部分，是没有相应户外备用供电装置的，如果出现相应的损坏与问题，就会使行车中断，不仅会对铁路运行带来巨大的经济损失，还可能引起事故，危害铁路工作人员和乘客们的安全。

接触网本身十分容易受到周边环境，例如霜降大风等气候因素的影响，极易发生故障现象，因此保证接触网的正常工作是保障整个电气化铁路安全运行的重点方面。

针对当前电气化铁路接触网中存在的故障及其产生原因进行了相应的分析，并叙述了一定的防护措施。

关键词；接触网故障；抢修指挥；故障分析；防护措施引言：接触网电路是整个电气化铁路系统最重要的部分之一，是一条沿着铁路上空架设的输电线路，其工作情况极易受到气候环境变化或突发状况的危害，引起相关故障。

接触网电路，一旦出现问题，整个行车就会中断，接触网电路故障，会对整个铁路运行造成极大的损失。

在整个电气化铁路运行的过程中，需要不断对接触网进行实时的监控和防护，对于已经发生的故障，需要及时进行故障分析与抢修。

一、接触网电路常见故障及问题（一）常见故障由于整个接触网工作环境十分复杂及外部设备，内部零件都有可能发生相应的故障，通常而言，常见的故障类型，主要包括接触网材料问题，检验工作不到位，外界环境变化等。

整个电气铁路线路是工作在自然环境下的，难以避免的会受到自然灾害和其他突发状况的影响。

大雾、霜冻、冰雹、台风等极端天气出现，或者由于一些动物活动都会对相关线路产生一定的冲击和影响。

接触网材料选用问题也是常常发生的，整个铁路建设周期长，相关技术也在不断地进行革新，具体的材料运用也在进行相应的调整与变化，并且随着铁路的运行，重要零部件可能会由于长时间的使用而出现各类故障问题。

对于整个铁路线路而言，接触网分布范围广，工作环境复杂，极易受到相应的损坏，其检修工作的开展也十分困难，如果单纯依靠人力进行检修工作，要保证对每个零件都不存在相应的检验疏漏，存在一定的困难，对人员技术要求和人力要求也很高。
