控制键盘说明书中文

  • 格式：doc
  • 大小：445.50 KB
  • 文档页数：10

温馨提示: 感谢您使用本公司产品。 为了让您能够尽快熟练的操作本机，请您仔细阅读我们为您配备内容详细的使用说明书，从中您可以获取有关产品安全注意事项、产品介绍以及产品使用方法等方面的知识。当您阅读完说明书后，请将它妥善保存好，以备日后参考。 如果您在产品的使用过程中发现什么问题，请联系产品技术服务人员。谢谢您的合作！

申明： 在编写此说明书时我们非常小心谨慎，并认为此说明书中所提供的信息是正确可靠的，然而难免会有错误和疏漏之处，请您多加包涵并热切欢迎您的指正。但是我们将不对本手册可能出现的问题和疏漏负责。 同时，由于我们无法控制用户对本手册可能造成的误解，因此，将不负责在使用本手册的过程中出现的事故或由此引起的损坏。对于因使用本产品所造成的任何损坏第三方的索赔不负责任。对于因软件的误操作、产品维修、或其它意外情况等引起资料的删改或丢失不负任何责任，也不对由此造成的其它间接损失负责。 本产品的发行和销售由原始购买者在许可协议条款下使用。 未经允许，任何单位和个人不得将本说明书全部或部分复制、再生或翻译成其它机器可读形式的电子媒介。 本说明书若有任何修改恕不另行通知。 因软件版本升级而造成的与本说明书不符，以软件为准。

注：本设备在出厂前已经过严格的质量测试，符合国家电磁辐射标准。 控制键盘说明书

1 第一部分 控制键盘功能说明 一、概述： 控制键盘是一种功能强大的多功能操作键盘，控制键盘是与变速智能球机、解码器、硬盘录像机等终端接收器配套的产品。 键盘最多可调用1024个包括摄像机、高速球和控制解码器，能设置预置点，可控制包括巡视系统功能；键盘还可以控制多达99台嵌入式硬盘录像机，能控制嵌入式硬盘录像机的画面切换，系统菜单设定，回放，录像等功能；液晶显示区显示当前受控的监视器/硬盘录像机、显示摄像机号以及从键盘输入的数字，显示键盘的当前工作状态，键盘具有操作保护功能。键盘与接收器的最大通信距离达1.2Km。 二、 主要功能： 控制键盘具有下列主要功能： （一）球型摄像机、解码器的控制功能 1. 设定球形摄像机或解码器的地址范围：0～255。 2. 能直接控制摄像机的各项功能。 3. 可对球形摄像机的内置云台进行变速操作。 4. 可对球形摄像机进行预置点和巡视轨迹的设置和调用。 (注：自定轨迹是高速球才有的功能，必须根据实际使用的高速球厂家的说明进行操作) 5. 可对球形摄像机进行手动或自动控制，并可对特定摄像机通过调用摄像机菜单更改摄像机出厂设置。 6. 手动控制摄像机的变倍﹑变焦﹑光圈。 7. 可控制多台球形摄像机。 8. 内置多协议可供选择（pelco-d\pelco-p等）。 （二）硬盘录像机的控制功能 1、进入硬盘录像机的系统菜单 2、对硬盘录像机的监视画面格式进行切换 3、对硬盘录像机进行设置 4、控制硬盘录像机的录像以及回放等 5、兼容市面上的DAHUA\HIKVISION\汉邦\大立等品牌硬盘录像机 （三）矩阵的控制功能 1、调用任意摄像机到任意监视器 2、调用切换序列 3、控制矩阵上的云台、解码器、高速球等前端设备 4、进入矩阵主菜单进行设置 5、设防/撤防等的控制 控制键盘说明书 2 三、键盘面板介绍：

面板上面按键功能列表 按键 功能 【0】-【9】 输入数字或字母，或用拼音 【监视器/录像机】 选择监视器或硬盘录像机 【摄像机】 选择摄像机或者硬盘录像机通道 【主菜单】 进入DVR主菜单 【报警】 报警触点 【清除】 清除输入 【信息】 时间输入 【运行】 运行切换/自动扫描 【A】【B】 特殊功能按键，进键盘主菜单 【辅助 格式 】 辅助功能，画面显示格式 【预置位】 调用预置位 【进入 备份】 启动功能，备份录像资料 【退出 点】 关闭功能，点 【下一页 快进】 下一页，帧进播放 【上一页 输入法】 上一页，输入法 【开 播放/暂停】 光圈打开，快进播放 【关 录像】 光圈关闭，启动录像 控制键盘说明书

3 四、后面板介绍：

后面板有4个端口 其中第一个为CODE端口，此端口为RJ45的端口，利用接线盒进行接线，第二个端口为DC12V的插头口，接入DV12的电源，第三个端口为RS485端口，这个端口里包含两组RS485信号，5个接线柱的排列分别为D+ D- D+ D- G

五、摇杆控制说明： 本产品所采用的摇杆为全新的五维控制摇杆，摇杆的手柄上有5个按键，对应右图起不同的功能。 注意：

本产品的摇杆控制器不能像市面上的其他键盘的摇杆一样顺时钟或者逆时针旋转！ 控制键盘说明书

4 第二部分 控制键盘设置 控制键盘在控制矩阵、硬盘录像机、高速球等设备的时候必须在键盘的菜单中设置好与被控制设备相对应的协议波特率才能对被控这进行相应的正常控制 按住【A】键后再按摇杆上的确认键进入键盘的菜单设置状态，进入设置状态后，上下摇动摇杆进行选择，往右摇摇杆或者按确认键则确认和进入下级菜单，往左摇摇杆则返回上级菜单。在设置完最后一级设置后往右摇摇杆则退出菜单设置 菜单有以下几项： 控制键盘说明书

5 第三部分 键盘控制说明 一、 摄像机控制说明 注意：下述操作说明必须有摄像机对应的功能支持，应此有无该项功能还要视摄像机的功能决定。在对摄像机的某些功能进行设置时会需要进入到键盘的编程状态，进入键盘的编程状态为先按【B】键，再按确认键，这时屏幕显示会有SET字样。 1、 选择N号摄像机：N+ [CAM] 显示： Cam ID ：00 N：摄像机号 0 — 255 例：如要选择1号摄像机，首先按【1】键，显示：Input:001，再按【摄像机】键，显示Cam ID:001 2、 设置N号预置点：首先必须进入键盘编程状态，先按【B】键，再按确认键，这时屏幕显示会有SET字样，这个时候可以进行预置点设置 预置点设置命令为：【N】+【预置位】+【进入】显示：SET SHOT: 00N OK (N：预置点号1 — 255) 例：如要设置1号预置点，首先按【1】+【预置位】+【进入】键，显示：SET SHOT: 001 OK; （此显示在进行下个操作时消失） 3、 清除N号预置点：首先必须进入键盘编程状态，先按【B】键，再按确认键，这时屏幕显示会有SET字样，这个时候可以进行预置点设置 预置点设置命令为：【N】+【预置位】+【退出】显示：CLE SHOT: 00N OK (N：预置点号1 — 255) 例：如要清除1号预置点，首先按【1】+【预置位】+【退出】键，显示：CLE SHOT: 001 OK; （此显示在进行下个操作时消失） 3、 调用N号预置点：【N】+【预置位】 显示： SHOT：001 (N：预置点号1 — 255) 例：如要调用1号预置点，首先按【1】键，再按键【预置位】 显示：SHOT:001; 4、自动线扫和辅助开关开：【N】+【辅助】 +【进入】 5、自动线扫和辅助开关开：【N】+【辅助】 +【退出】 6、 镜头变焦特写图像：按摇杆上的【】按键则镜头焦距放大进行局部特写 显示：TELE 7、镜头变焦全景图像：按摇杆上的【】按键则镜头焦距放大进行局部特写 显示：WIDE

8、调整镜头聚焦远：按摇杆上的【】按键则镜头聚焦近 显示：NEAR 9、调整镜头聚焦远：按摇杆上的【】按键则镜头聚焦远 显示：FAR 10、调整镜头光圈开：按面板键盘上的【OPEN】按键则镜头聚焦远 显示：OPEN 11、调整镜头光圈关：按面板键盘上的【CLOSE】按键则镜头聚焦远 显示：CLOSE

二、 硬盘录像机控制说明 注意：下述操作说明必须有摄像机对应的功能支持，应此有无该项功能还要视摄像机的功能决定。在对摄像机的某些功能进行设置时会需要进入到键盘的编程状态，进入键盘的编程状态为 控制键盘说明书 6 先按【B】键，再按确认键，这时屏幕显示会有SET字样。 1、 选择硬盘录像机：【录像机】+【N】+ACK当协议选择为DVR的协议时屏幕显示为 DVR 00N CAM +++(DVR后面N为硬盘录像机的设备号)。 2、 选择硬盘录像机的通道进行监视：【摄像机】+【N】+ACK 如要选择硬盘录像机的第12通道进行单画面监视则按【1】+【2】+【摄像机】 3、 监视画面格式：通过按【辅助 格式】来切换不同格式的显示画面，如4画面、9画面、16画面、单画面。 4、 进入菜单或登录：【主菜单】在锁定的情况下按这个键进行登录，在解锁的情况下按这个键能进入菜单。 5、 进入下一级菜单：按摇杆上的确认键。 6、 返回上级菜单：按【返回】键，改按键可以返回和退出当前状态。 7、 播放录像资料：按【开 播放/暂停】播放硬盘录像机录制好的录像资料，在播放途中按【开 播放/暂停】键可以暂停播放。 8、 快进播放：按【下一页 快进】键进行快进播放。 9、 快退播放：向右摇摇杆进行快退播放。 10、 帧进播放：按摇杆上的【】键进行帧进播放。 11、 帧退播放：按摇杆上的【】键进行帧退播放。 12、 停止播放：按摇杆上的【】键停止播放录像资料。 13、 信息显示：按【信息】显示或关闭硬盘录像机的提示信息。 注意：由于不同品牌的硬盘录像机协议不一样，所以控制的时

候按键会有所不同，可以根据第四部分的快捷表查询功能及对应的按键！

合集下载

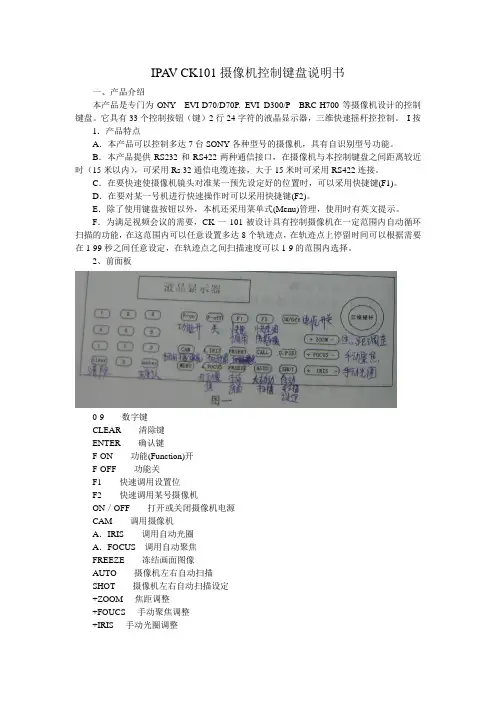

IPAV CK101摄像机控制键盘说明书

IPAV CK101摄像机控制键盘说明书

IPA V CK101摄像机控制键盘说明书一、产品介绍本产品是专门为ONY EVI-D70/D70P. EVI_D300/P BRC-H700等摄像机设计的控制键盘。

它具有33个控制按钮（键）2行24字符的液晶显示器，三维快速摇杆控控制。

I按1．产品特点A．本产品可以控制多达7台SONY各种型号的摄像机，具有自识别型号功能。

B．本产品提供RS232和RS422两种通信接口，在摄像机与本控制键盘之间距离较近时（15米以内），可采用Rs 32通信电缆连接，大于15米时可采用RS422连接。

C．在要快速使摄像机镜头对准某一预先设定好的位置时，可以采用快捷键(F1)。

D．在要对某一号机进行快速操作时可以采用快捷键(F2)。

E．除了使用键盘按钮以外，本机还采用菜单式(Menu)管理，使用时有英文提示。

F．为满足视频会议的需要，CK一101被设计具有控制摄像机在一定范围内自动循环扫描的功能，在这范围内可以任意设置多达8个轨迹点，在轨迹点上停留时间可以根据需要在1-99秒之间任意设定，在轨迹点之间扫描速度可以1-9的范围内选择。

2、前面板0-9 数字键CLEAR 清除键ENTER 确认键F-ON 功能(Function)开F-OFF 功能关F1 快速调用设置位F2 快速调用某号摄像机ON／OFF 打开或关闭摄像机电源CAM 调用摄像机A．IRIS 调用自动光圈A．FOCUS 调用自动聚焦FREEZE 冻结画面图像AUTO 摄像机左右自动扫描SHOT 摄像机左右自动扫描设定+ZOOM- 焦距调整+FOUCS- 手动聚焦调整+IRIS- 手动光圈调整3、背面板键盘背面有4个插孔，从右开始分别为：12V（或9v）直流电源、RS232输出、RS232输入、RS422插孔。

二、使用前设备安装2.1电源适配器安装本设备附带有9v(或12V直流电源一个，按要求插入电源，液晶显示器亮，同时显示：-------------------------sony camera------------------------本机没有电源开关，只要插入电源就能工作，如果要使其停止工作，拔掉背后的电源插座。

通用控制键盘 说明书

通用控制键盘 说明书

通用控制键盘说明书为标准网络接口，该接口主要用于短距离（距离小于7.6米）连接矩阵。

具体请参照“2.3连接矩阵”。

6位连接座电源端口图2-1.1图2-1.22.1键盘接口说明2.键盘连接2键盘接口在键盘的背面，该键盘配备了多种通讯接口：RS422、RS485、RJ45，便于与连接与控制多种外部设备。

键盘连接2.1.1RS422与RS485接口RS422与RS485接口在键盘6位连接座上，键盘直接控制模式下，RS485（A+，B-）连接球机；在矩阵控制模式下，RS485（A+，B-）可连接其它键盘。

RS422（T+，T-）为信号发送端，RS422（R+，R-）为信号接收端，可连接矩阵。

2.1.2RJ45接口32.2连接矩阵该键盘可以对PELCO CM6700、CM6800矩阵进行控制。

下面以键盘连接P ELCO 的CM6700矩阵为例，说明键盘与矩阵的连接。

CM6700矩阵后盖板上有两种连接键盘接口，一种是本地键盘接口RJ45（“LOCAL KEYBOARD"),可以连接距离在7.6米内的单个键盘；另一种是键盘远程接口RS422（“REMOTE KEYBOARD(s)”)，连接到键盘RS422接口上，最大距离为1200M 。

将RJ45连接线一端的水晶头插键盘的RJ45接口，另一端水晶头插CM6700矩阵的RJ45接口（“LOCAL KEYBOARD ”）。

2.2.1RJ45本地连接RS422连接线，一端连接CM6700后盖板上的RS422接口（REMOTE KEYBOARD(s))，另一端连接键盘的RS422接口，键盘接口Rs22（R+R-）对应矩阵接口RS422（T+T-），键盘接口RS422（T+T-）对应矩阵接口RS422（R+R-）。

2.2.2Rs422远程连接图2-2.1键盘连接2.3直接连接球机键盘通过RS485接口连接球机。

球机的RS485接口在球机上罩内悬挂吊架的转接板上。

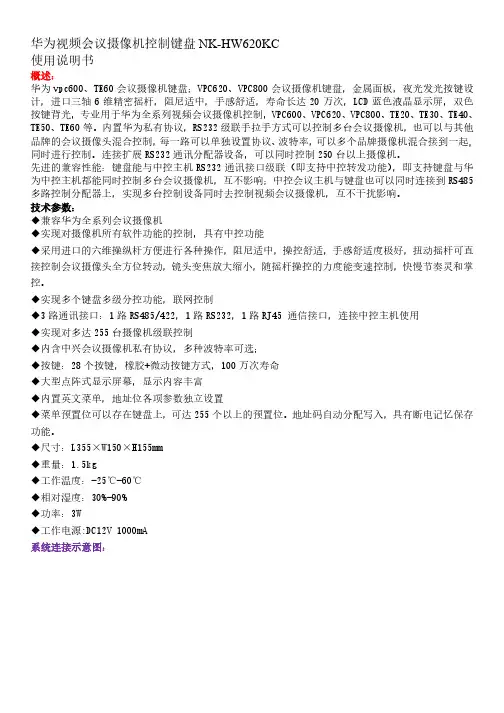

华为视频会议摄像机专用控制键盘使用说明书
