集中控制键盘
BSR-K01
使用说明书
北京蓝色星辰软件技术发展有限公司
产品特性；
键盘口令输入
BSR1604系列矩阵切换控制
普通云台控制
智能快速球控制
BSR-4000/5000/6000系列录像机集中控制
最大控制录像机256台
最大切换摄像机256×16台
最大控制云台256台
最大1604矩阵控制主机4台
最大监视器切换16台
※快球预置巡游设置
※时间设定与多台录像机时间校准功能
控制多台录像机画面同时切换的多台监视器上巡视切换控制
自动在监视器上切换显示系统所有录像机图像
液晶显示屏可直观的显示当前控制设备、功能、矩阵、录像机、云台、摄像机、监视器号码等操作信息。
注：说明书中“※”功能在下一版软件中提供
目录
一、正面示意图 (3)
二、背面示意图 (5)
三、系统接线图 (6)
四、使用说明 (8)
1.液晶显示屏说明 (8)
2.初始状态显示 (8)
3.矩阵控制 (8)
4.录像机控制 (8)
5.云台/视频控制 (9)
6.监视器选择 (9)
7.自动切换控制 (10)
8.系统设置 (10)
9.时钟显示 (12)
10.通道选择 (12)
11.预置位设置 (13)
五、主要规格参数 (13)
附录系统初始参数设置 (14)
一、 正面示意图
录像机控制区
：启动当前录像机定时录像操作
：启动当前录像机布撤防操作
：启动当前录像机移动侦测录像操作
：启动当前录像机手动录像操作
：播放当前录像机图像
：停止当前录像机工作状态
：快退播放当前录像机图像
：快进播放当前录像机图像
：暂停播放当前录像机图像
：逐帧播放当前录像机图像
：对当前录像机进行播放上一段录像操作
：对当前录像机进行播放下一段录像操作
：对当前录像机进行播放本段录像操作
：循环切换当前录像机画质/ BSR塑模面板录像机数字+
：循环切换当前录像机信息显示状态/ BSR塑模面板录像机数字－
：清除当前录像机报警状态
：切换当前录像机到多画面显示状态
：进入当前录像机系统设置菜单或检索菜单
：16路录像机通道切换
键盘控制区
：任何时刻按动该键，系统进入录像机控制模式
：任何时刻按动该键，系统将指定视频通道图像切换道当前监视器
：任何时刻按动该键，系统当前矩阵的指定监视器作为当前监视器
：任何时刻按动该键，系统进入选择矩阵切换控制模式
：任何时刻按动该键，系统进入设定状态
：在矩阵切换控制模式下，启动矩阵自动/分组切换
－：对应相应0－9数字键值
：清除当前输入的一个字符/ BSR金属面板录像数字－
：确认当前输入的字符/ BSR金属面板录像数字+
：系统进入设定模式时，按此键向上翻页选择设定项目
：系统进入设定模式时，按此键向下翻页选择设定项目
：按此键后，液晶屏显示时间，按任意键退出
云台控制区
：放大和缩小当前云台光圈/切换通道1和通道2
：放大和缩小当前云台聚焦/切换通道3和通道4
：放大和缩小当前云台倍数/切换通道5和通道6
：云台辅助开关/切换通道7和通道8
：任何时刻按动该键，进入对当前视频通道连接的快速云台进行预置位设定
：任何时刻按动该键，选择巡游的组号，云台将自动巡游
：在矩阵切换控制模式下，进入矩阵网络设置菜单
工作指示灯区
：电源指示灯，通电时常亮
：录像机控制状态指示灯
：监视器切换状态指示灯
：视频通道切换状态指示灯
：矩阵切换状态指示灯
：数据发送指示灯
：菜单设置指示灯
：自检指示灯
二、 背面示意图
RS485/1:接收副控键盘命令，通讯线缆线序如下：
RS485/2:发送设备控制命令，通讯线缆线序如下：
转换模块接线示意图：
485线序对应关系：
RS485/2输出口 Pin
转换模块输出口 Pin
控制设备
1 1
DA4 2 2 控制设备4
DB4
3 3
DA3 4 4 控制设备3
DB3
5 5
DA2 6 6 控制设备2
DB2
7 7
DA1 8 8
控制设备1
DB1
三、 系统接线图
注：多台控制键盘共同使用时，RS485采用总线链接方式，并在最后一台键盘的总线端子上并接一个120欧姆电阻。
系统连接图示1
系统连接图示2
系统连接图示3
注：控制键盘的最大传输距离为1000米，负载总数为32台。当每路负载设备超过32台时，485总线
需增加驱动器。
四、 使用说明
1. 液晶显示屏说明
图示为将第一路矩阵控制器上的第一路云台视频切换到第一路监视器
① 控制设备类型，包括：CAM（云台控制），DVR（录像机控制）
② 当前选择的控制设备位号
③ 监视器
④ 当前选择的监视器位号
⑤ 矩阵控制器
⑥ 当前选择的矩阵控制器位号
⑦ 自动切换
⑧ 自动切换模式
⑨ 命令
⑩发送命令的内容
2. 初始状态显示
系统启动后，液晶显示屏首先显示欢迎界面及软件版本：
3. 矩阵控制
系统在任何时刻下按动键，系统进入矩阵控制模式，初始状态下屏幕显示：
控制键盘支持4路矩阵控制器控制。在矩阵控制模式下MAX光标闪烁，可以输入1－4选择当前有效矩阵控制器。
示例：选择第二路矩阵控制器为当前矩阵控制器
按下键，在光标闪烁时输入数字2
按键确认，光标停止闪烁，此时MAX值为002。
4. 录像机控制
在任何时刻下按动，系统进入录像机控制模式，屏幕显示：
控制键盘支持1－255路录像机控制。在录像机控制模式下DVR光标闪烁，可以输入1-255选择当前控制录像机，输入数值如果大于255，按下键后，系统仍保留原有值，本次设置无效。
在选定录像机后，按录像机功能键可对录像机进行相应的控制。
示例：对第255路录像机进行录像控制。
按下键，在光标闪烁时输入数字255；
按键确认，光标停止闪烁，此时DVR值为255；
按下键，第255路录像机启动录像操作。
屏幕显示如下：
在录像机控制模式下，可以通过方向矢量控制杆进行上下左右的方向选择。
注：在进入录像机控制模式前，应先通过系统设置选择相应的被控机型。
5. 云台/视频控制
当按下时系统进入云台/视频控制模式，屏幕显示：
控制键盘支持1－255路云台/视频控制，在云台/视频控制模式下MON光标闪烁，可以输入1-255（解码器地址）选择当前控制云台/视频。
示例：控制第一路矩阵控制器上的第4路云台向上移动
按下键，在光标闪烁时输入数字001；
按动确认，光标停止闪烁，此时MAX值为001，选择第一路矩阵控制器；
按下键，在光标闪烁时输入数字004；
按E键确认，光标停止闪烁，此时当前云台为第4路云台；
此时，在第一路监视器显示第一路矩阵控制器的第四路视频输入，屏幕显示如下：
在此模式下，操作矢量控制杆向上移动，解码器地址为004的云台会向上的移动，松开摇杆后，云台会停止向上移动；操作矢量摇杆向下移动，云台会执行向下的移动，当松开摇杆后，云台会停止向下移动。
6. 监视器选择
当按下时系统进入监视器选择模式，屏幕显示：
控制键盘支持1－16台监视器，输入数值如果大于16，按下键后，系统仍保留原有值，本次设置无效。当输入有效数字并按键确认后，系统将当前相应视频图像切换到相应的监视器
上。
7. 自动切换控制
当按下键时，系统进入当前矩阵切换器的自动切换模式，屏幕显示：
RUN最大输入值为4，如输入值大于4后，系统会自动读取数值为1。
示例：自动切换第一路矩阵控制器视频
按键并输入001，选择第一路监视器为当前监视器；
按键选择第一路矩阵控制器；
按键并输入数字1
此时系统根据该矩阵控制器的自动切换设置进行操作。
如需停止矩阵控制器自动切换，可按动键后，再按确认即可。
8. 系统设置
8.1. 时钟设置
按键进入设置模式后，屏幕显示：
输入正确密码后，系统自动进入时钟设置模式，屏幕显示当前时间：
设置正确时间后按键确认。
8.2. 机型设置
按键进入设置模式后，通过按键或键将选择项移到机型设置项，屏幕显示：
在机型设置项中，PORT值对应转换模块输出口对应的控制设备，输入范围为1-4，分别第1路至第4路控制设备，输入数值如果大于4，系统将自动默认为1。
输入PORT值后， DVR后光标闪烁，提示输入DVR值， DVR输入范围为001-032，输入数值如果大于032，系统将自动默认为001（DVR输入数值须为3位数）。
输入DVR值后， TP后光标闪烁，提示输入控制机型，TP输入范围为1－3，其中1 代表BSR3001系列录像机，2 代表BSR4001/5001系列录像3代表BSR5000系列录像机，输入数值如
果大于3，系统将自动默认为3。
当输入完成后按键确认。如果输完全部数值前按动键，系统默认原有输入无效。
在选定被控机型后，可以通过矢量控制杆向上和向下对DVR值，如当矢量控制杆向上时，DVR 值自动加1，当矢量控制杆向下时，DVR值自动减1，当DVR值到032时，PORT口值自动加1。
如屏幕显示：
表示接在第二个PORT口后连接的第二台录像机为BSR4001系列录像机。
注：如果在机型设置中选择的录像机型号与实际不同，会引起在输入数字键时对应关系错误。
8.3. 密码设置
在系统设置模式下，按或将选择项移到密码设置项，屏幕显示：
系统密码为6位密码，在NEW下输入6位密码后，光标会跳转RP后要求重复输入一遍；当两次输入完全相同后，系统提示OK表示新的密码已经生效。
如两次输入密码不一致，系统显示ERROR。
系统默认密码为555555。
8.4. 波特率设置
在系统设置模式下，按或将选择项移到波特率设置菜单，屏幕显示：
在波特率设置中，系统默认波特率为2400bps，数字键与波特率对应关系如下：
1： 1200
2： 2400
3： 4800
4： 9600
5： 19200
输入数值范围为1－5，输入有效数值后，系统会显示相应的波特率，按键确认。输入数值如果大于5，系统自动默认为2。
8.5. 云台协议设置
在系统设置模式下，按或将选择项移到云台协议设置菜单，屏幕显示：
在云台协议设置模式下，数字键与云台协议类型对应关系如下：
1：PLCO-D
2：PLCO-P
3：AB/AD
4：KDT
5：ADT
输入数值范围为1－5，输入有效数值后，系统会显示相应的波特率，按键确认。输入数值如果大于5，系统自动默认为1。
8.6. 密码使能
在系统设置模式下，按或将选择项移到密码使能菜单，屏幕显示：
在密码使能设置模式下，数字键对应关系如下：
1：ENABLE 开机必须输入正确密码后才能进入主界面，否则停留在输入密码状态。
2：DISABLE 开机不使用密码，即开机后直接进入主界面。
输入数值如果大于2，系统自动默认为2。
8.7. 退出
在系统设置模式下，按或将选择项移到EXIT菜单，屏幕显示：
按确认后系统退出系统设置菜单，回到进入设置菜单前的工作状态。
9. 时钟显示
按下后系统进入时间显示模式，屏幕显示：
按任何键可退出时间显示模式，回到进入时钟菜单前的工作状态。
10. 通道选择
在录像机控制模式下,按下键后系统进入通道选择模式，系统显示：
此时输入数字键1并确认后当前监视器将显示选中录像机的CH1通道图像，屏幕显示：
如输入数字键2，即显示选中录像机的CH2通道图像。以此类推，直至录像机支持的最大视频输入。
注：如切换CH1－CH8路通道显示，可在录像机控制模式下直接按CH1－CH8按键进行切换。
11. 预置位设置
此版本暂不支持预置位设置
五、 主要规格参数
按鍵：常开触点型
摇杆：3维摇杆，自动回零
输入电压：9VDC
额定功率：3W
温度：-7°~ 49°C
湿度: 10~90%
尺寸：长×宽×高338×170×61
重量：1.5kg
附录系统初始参数设置1、机型选择初始显示
2、波特率初始显示
3、云台协议初始显示
4、密码使能初始显示
5、矩阵控制初始显示
6、录像机控制初始显示
7、云台/视频控制初始显示
8、监视器选择
9、自动切换控制
集中控制键盘 BSR-K01 使用说明书 北京蓝色星辰软件技术发展有限公司
产品特性； 键盘口令输入 BSR1604系列矩阵切换控制 普通云台控制 智能快速球控制 BSR-4000/5000/6000系列录像机集中控制 最大控制录像机256台 最大切换摄像机256×16台 最大控制云台256台 最大1604矩阵控制主机4台 最大监视器切换16台 ※快球预置巡游设置 ※时间设定与多台录像机时间校准功能 控制多台录像机画面同时切换的多台监视器上巡视切换控制 自动在监视器上切换显示系统所有录像机图像 液晶显示屏可直观的显示当前控制设备、功能、矩阵、录像机、云台、摄像机、监视器号码等操作信息。 注：说明书中“※”功能在下一版软件中提供
目录 一、正面示意图 (3) 二、背面示意图 (5) 三、系统接线图 (6) 四、使用说明 (8) 1.液晶显示屏说明 (8) 2.初始状态显示 (8) 3.矩阵控制 (8) 4.录像机控制 (8) 5.云台/视频控制 (9) 6.监视器选择 (9) 7.自动切换控制 (10) 8.系统设置 (10) 9.时钟显示 (12) 10.通道选择 (12) 11.预置位设置 (13) 五、主要规格参数 (13) 附录系统初始参数设置 (14)
一、 正面示意图 录像机控制区 ：启动当前录像机定时录像操作 ：启动当前录像机布撤防操作 ：启动当前录像机移动侦测录像操作 ：启动当前录像机手动录像操作 ：播放当前录像机图像 ：停止当前录像机工作状态 ：快退播放当前录像机图像 ：快进播放当前录像机图像 ：暂停播放当前录像机图像 ：逐帧播放当前录像机图像 ：对当前录像机进行播放上一段录像操作 ：对当前录像机进行播放下一段录像操作 ：对当前录像机进行播放本段录像操作 ：循环切换当前录像机画质/ BSR塑模面板录像机数字+ ：循环切换当前录像机信息显示状态/ BSR塑模面板录像机数字－ ：清除当前录像机报警状态 ：切换当前录像机到多画面显示状态 ：进入当前录像机系统设置菜单或检索菜单 ：16路录像机通道切换

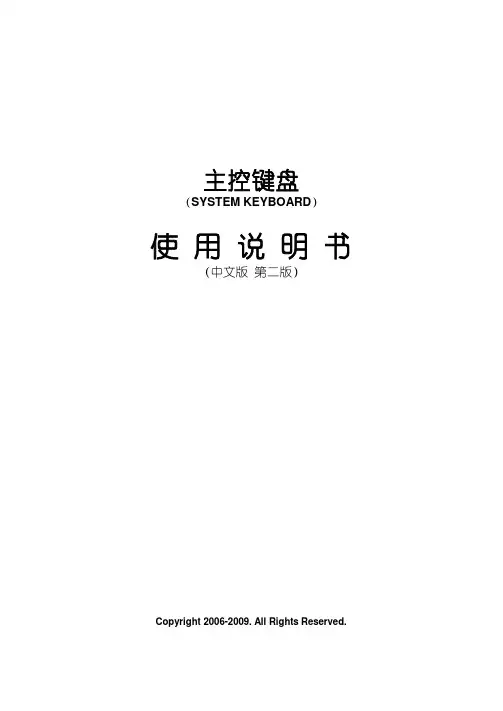

.. 主控键盘 （SYSTEM KEYBOARD） 使用说明书 （中文版第二版）
