化工精馏塔工作原理

化工精馏塔是化工工业中常见的一种分离设备，广泛应用于石油、化工、制药等领域。它通过塔内液体与气体的接触和传质作用，实现不同组分的分离和提纯。本文将从化工精馏塔的工作原理、结构组成、操作方式和应用领域等方面进行详细的介绍。

一、工作原理

化工精馏塔的工作原理基于不同组分的沸点差异，通过在塔内部创建多级接触以及液相和气相的传质作用，实现对混合物的分离和提纯。其基本原理可描述为：在塔内的上部通入混合物，并通入所需的热量以升温混合物，并引发其分馏行为。通过对混合物的升温和冷却，使不同组分在塔内得以沸腾和凝结，最终达到分离的目的。

化工精馏塔的工作原理主要包括以下几个方面：

1. 多级接触：精馏塔内通常设置有多级填料或塔板，用于增加液气接触的次数，从而提高分馏效率。在精馏塔内部，液体从上部流下，并在填料或塔板上形成薄膜，与由下部通入的蒸汽或气体进行接触。

2. 液相和气相传质：通过塔内不同级别的填料或塔板，使液相和气相能够充分接触，实现物质的传质。塔内的温度梯度也会引发物质的传质现象，促使不同组分在塔内达到沸腾和凝结。

3. 混合物的升温和冷却：对混合物进行升温以实现分馏，同时通过冷却装置对凝结后的组分进行冷却，最终得到目标产品。

二、结构组成

化工精馏塔的基本结构主要包括塔体、填料或塔板、进料口、出料口、蒸汽引入口、冷却水口等。填料或塔板的设计和布置对于塔的分馏效率具有重要影响，不同形式的填料或塔板能够实现不同的传质效果，从而影响最终产品的质量。

1. 塔体：塔体一般由碳钢、不锈钢或其他耐腐蚀材料制成，具有耐压和耐腐蚀的特性。塔体通常为立式圆柱形，内设置有填料或塔板，以实现多级接触和传质。

2. 塔板或填料：塔板通常由穿孔板、泡沫塞板、梯形板等形式构成，用于支撑和分散进料液体，以及实现液气接触。填料通常采用环形填料、泡沫填料、球形填料等，用于增加液气接触面积。

精馏塔的结构和工作原理

精馏塔是一种化工设备，常用于分离液体混合物中不同成分的纯度，可用于提纯化合物、分离混合物中的杂质以及提取组分等。其结构和工作原理是很重要的，下面将详细介绍。

一、结构

精馏塔主要由塔壳、填料和塔盘三部分组成。

1.塔壳：塔壳是整个精馏塔的基础结构，可分为上壳体和下壳体两部分。上壳体通常设置液位探测器和液位控制器，用于监测和控制塔内液位。下壳体通常设计有入口和出口，用于将料液引入塔内。

2.填料：填料是塔内的填充物，主要作用是提供大量的表面积和接触面，增加塔内液体与气体之间的接触，从而促进物质的传质和传热。常用的填料有环形填料、板式填料和筛板填料等。

3.塔盘：塔盘是一种平坦的圆盘结构，可分为穿孔板和筛板两种形式。穿孔板上布满了数量不等的小孔，而筛板则由多个平行密排的矩形筛孔组成。塔盘上形成的液膜和气泡共同作用，实现液体与气体的质量传递。

二、工作原理

精馏塔的工作原理基于不同组分在不同温度下的沸点差异。其分离过程主要包括蒸馏、冷凝、回流和分离四个步骤。

1.蒸馏：在塔底施加加热，使混合物中的易挥发组分汽化，形成蒸汽。蒸汽上升到塔内，与下降的液体接触，并通过填料或塔盘上的小孔进入下一塔层。 2.冷凝：在塔顶设置冷凝器，冷却蒸汽，并将其转化为液体。冷却过程中，蒸汽中的高沸点组分冷凝成液体，而低沸点组分保持挥发状态。

3.回流：冷凝后的液体通过回流管回流到塔顶，重新进入塔内。回流液的作用是增加塔壁的液体，并通过填料或塔盘上的孔洞与上升的蒸汽混合。

4.分离：回流液与上升的蒸汽在塔内产生剪切力，使其彼此接触并进一步传质。不同组分在塔内通过多次挥发和冷凝步骤的重复循环分离，逐渐提纯。

工作原理的关键在于塔内的物质传质和传热。填料和塔盘提供了大量的表面积和接触面，使液体和气体之间能够充分接触。高效的传质和传热能够促使组分之间相互转移，达到分离的目的。

总结：

精馏塔的结构和工作原理是使得不同成分纯度提高的关键。通过加热、冷凝和回流等步骤进行反复蒸发和冷凝，最终实现混合物中组分的分离。其结构中的填料和塔盘提供了大量的接触面，促进了物质的传质和传热。我们可以根据不同的物质特性和工艺要求来设计和选择适当的精馏塔结构和操作参数，达到所需的分离效果。

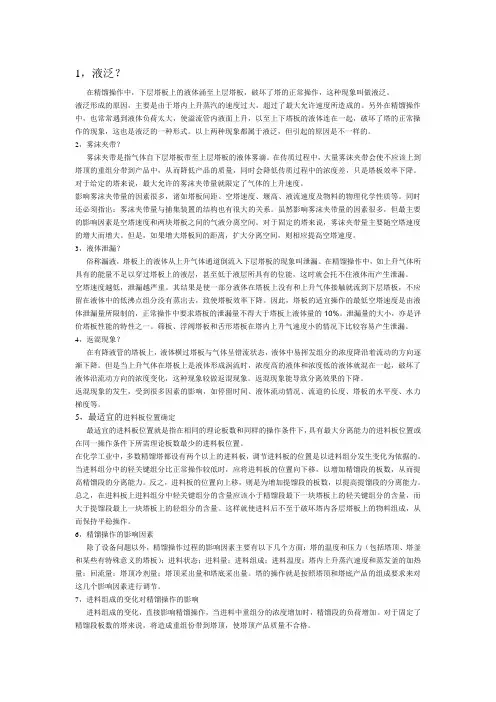

1，液泛？

在精馏操作中，下层塔板上的液体涌至上层塔板，破坏了塔的正常操作，这种现象叫做液泛。

液泛形成的原因，主要是由于塔内上升蒸汽的速度过大，超过了最大允许速度所造成的。另外在精馏操作中，也常常遇到液体负荷太大，使溢流管内液面上升，以至上下塔板的液体连在一起，破坏了塔的正常操作的现象，这也是液泛的一种形式。以上两种现象都属于液泛，但引起的原因是不一样的。

2，雾沫夹带？

雾沫夹带是指气体自下层塔板带至上层塔板的液体雾滴。在传质过程中，大量雾沫夹带会使不应该上到塔顶的重组分带到产品中，从而降低产品的质量，同时会降低传质过程中的浓度差，只是塔板效率下降。对于给定的塔来说，最大允许的雾沫夹带量就限定了气体的上升速度。

影响雾沫夹带量的因素很多，诸如塔板间距、空塔速度、堰高、液流速度及物料的物理化学性质等。同时还必须指出：雾沫夹带量与捕集装置的结构也有很大的关系。虽然影响雾沫夹带量的因素很多，但最主要的影响因素是空塔速度和两块塔板之间的气液分离空间。对于固定的塔来说，雾沫夹带量主要随空塔速度的增大而增大。但是，如果增大塔板间的距离，扩大分离空间，则相应提高空塔速度。

3，液体泄漏？

俗称漏液，塔板上的液体从上升气体通道倒流入下层塔板的现象叫泄漏。在精馏操作中，如上升气体所具有的能量不足以穿过塔板上的液层，甚至低于液层所具有的位能，这时就会托不住液体而产生泄漏。

空塔速度越低，泄漏越严重。其结果是使一部分液体在塔板上没有和上升气体接触就流到下层塔板，不应留在液体中的低沸点组分没有蒸出去，致使塔板效率下降。因此，塔板的适宜操作的最低空塔速度是由液体泄漏量所限制的，正常操作中要求塔板的泄漏量不得大于塔板上液体量的10%。泄漏量的大小，亦是评价塔板性能的特性之一。筛板、浮阀塔板和舌形塔板在塔内上升气速度小的情况下比较容易产生泄漏。

4，返混现象？

在有降液管的塔板上，液体横过塔板与气体呈错流状态，液体中易挥发组分的浓度降沿着流动的方向逐渐下降。但是当上升气体在塔板上是液体形成涡流时，浓度高的液体和浓度低的液体就混在一起，破坏了液体沿流动方向的浓度变化，这种现象较做返混现象。返混现象能导致分离效果的下降。
