维控人机界面初级教程

  • 格式：doc
  • 大小：4.33 MB
  • 文档页数：45

-

总结

[LEVI初级教程] [福州富昌维控科技] -

总结 初级教程的内容

1. 软件帮助在哪里：3

2. 软件版本：3

3. Usb线的类型（D口、一口、迷你口）4

4. 232的下载线接线：6

5. 串口引脚的定义：6

6. 各个型号的com口（com1和com2、com3）7

7. 下载时的工具选择（PC端口）9

8. 测试界面的进入及内容9

（1）怎样进入触摸屏的测试画面？9

（2）COM口参数设置11

（3）时间设置13

（4）触摸屏版本信息的查看？15

（5) 触摸屏按键位置不准确，该怎么办？16

9. u盘根目录和u盘升级文件:17

10. 画面的复制：19

11. 画面属性的设置：20

12. 子画面的制作21

13. 画面（部件）安全等级：22

14. 脚本的使用和分类：24

画面脚本（实现当前画面效果的脚本）24

全局脚本：24

背景脚本：25

15. 部件叠放顺序的使用：25

16. 工程所有使用过的部件列表在哪里：26

17. 字位开关的使用：27

18. 流动部件使用：29

19. 多重复制30

20. 键盘制作使用的部件31

21. 向量图的修改37

22. 外观位图的修改38

23. 透明操作40

24. 字体的编辑43

25. 部件对齐排版45

26. 批量修改相关属性：45

-

总结

1.软件帮助在哪里：

-------------->:1.软件打开，按F1键

2.软件工具栏上“帮助”。

2.软件版本：

---------------->: 打开软件----------关于（查看时间和版本号）

-

总结 3. Usb线的类型（D口、一口、迷你口）

------------------>:430T，777T

b接口：用于下载工程文件、配方或者镜像文件，u盘数据下载。

------------------>:777A，102A

1.D型口：用于下载工程文件、配方或者镜像文件；

b接口：用于u盘数据下载。

-

总结

------------------>:908T，104T

背面实物图：

b迷你口：用于下载工程文件、配方或者镜像文件；

b接口：用于u盘数据下载

-

总结

4. 232的下载线接线：

----------------->:交叉接线

2-----------------3

3-----------------2

5-----------------5

5. 串口引脚的定义：

-------------->: 串口的引脚分别有9针、15针和25针的三种类型。

9针的定义如下图：

15针的定义如下图：

25针的定义如下图： -

总结

6. 各个型号的com口（com1和com2、com3）

------------------>:430T，777T

------------------>:777A -

总结

------------------>:102A

------------------>:908T，910T

-

总结 7. 下载时的工具选择（PC端口）

-------------->:1.打开工程上传和下载软件

2.根据使用的下载工具在PC端口上选择相应的工具。（串口、usb、usb转串口）

8. 测试界面的进入及内容

（1）怎样进入触摸屏的测试画面？

---------->:解决：按住屏幕的右上角大约3~5秒钟，如图 -

总结

出现如下界面：

-

总结

选择“Touch panel testing”，进入触摸屏的测试界面；

（2）COM口参数设置

----------->:解决：按住屏幕的右上角大约3~5秒钟，进入测试画面，点击Setup HMI

-

总结

出现如下界面

选择需要设置的com口

如选COM1进行设置，出现以下画面：

-

总结

按工程需要设置参数，设置完成点击Save保存，保存成功点击Home返回

(3) 时间设置

--------->:解决：按住屏幕的右上角大约3~5秒钟，进入测试画面，点击Setup HMI -

总结

出现如下界面，点击Date/Time进入时间设置

-

总结

设置完成点击save保存，Home返回

(4) 触摸屏版本信息的查看？

------------->1.按住屏的右上角

2.点击“version”

3.查看“system”、“HMIApplication"时间很版本（用于更新相关镜像）

-

总结

（5) 触摸屏按键位置不准确，该怎么办？

--------------->解决：按住屏幕的左上角大约3~5秒钟，

出现如下界面

-

总结

依次点中左上角，左下角，右下角，右上角，中心点的’+’,重新启动即可。

9. u盘根目录和u盘升级文件:

----------->:比如说我的u盘是G盘：文件是project.hmt

那么根目录文件---->G:\project.hmt

----------->:u盘升级文件：

1. 软件“欢迎界面”-----u盘下载【工程-----制作u盘升级文件】

2. 工程文件的选择和u盘存放工程文件

-

总结

3. 按住屏的右上角3-5秒进入黑白的设置界面

4.成功提示“copy project success”下载成功，自动重启人机进入工程。

合集下载

HMI操作说明

HMI操作说明

SIS系统人机界面（HMI）软件采用Wonderware公司的INTOUCH®软件。InTouch软件平台基于Microsoft Windows操作系统；该软件通过高速网络与控制器通讯，确保数据的及时刷新，从而更好地协助操作人员实现监控和操作。

InTouch®包含三个主要程序，它们分别是“InTouch 应用程序管理器”、WindowMaker™

以及 WindowViewer™。INTOUCH软件通过Triconex DDE Server软件实现从SIS系统采集数据，DDE Server软件提供DDE通讯协议。

浙江石化项目的人机界面示例如下图，界面可以分为三大区域：

状态区：实时的系统状态和操作员登录入口

显示区：逻辑状态和日常操作

导航区：切换不同的逻辑画面和功能画面

1 状态区

状态区包括项目基本信息、实时报警列表、历史报警按钮、操作员级别及登录按钮、重要的系统状态信息等五部分。

1.1 项目基本信息

项目名称、装置名称等项目的基本信息。

1.2 实时报警列表

记录的文本采用特定的颜色，以指出其确认状态：

➢ 未确认的报警：文本字体为红黑闪烁

➢ 报警标记的值返回到正常：文本字体为蓝色

确认的报警会从实时报警列表中删除，点击历史报警按钮进入报警历史画面查看历史报警。

1. 要确认所有报警：

在显示对象中单击鼠标右键，指向确认其它，然后单击适当的命令：

➢ 单击确认全部以确认所有当前报警。

➢ 单击确认可见项以确认显示对象中所有的可见报警。

2. 要确认所选报警

1） 选择一个或多个报警。

2） 单击鼠标右键，然后单击确认已选项。

3. 要按组、标记或优先级确认报警

1） 选择报警

2） 在显示对象中单击鼠标右键，指向确认其它，然后单击适当的命令：

➢ 单击确认已选组，以确认属于所选报警组的所有报警。 ➢ 单击确认已选标记，以确认其所有标记的名称与所选报警的标记名相同的报警。

➢ 单击确认已选优先级，以确认与所选报警具有相同的一个或多个优先级的所有报警。

维控人机界面LEVI-430T,LX3V-1212MR系列PLC主机在研磨机上的应用

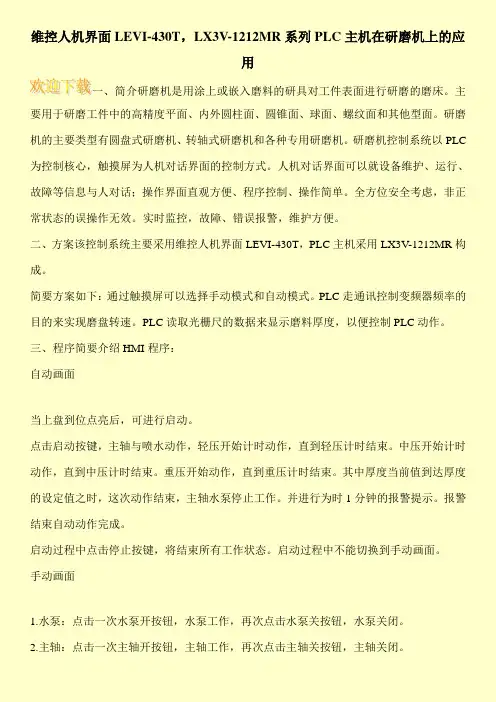

维控人机界面LEVI-430T,LX3V-1212MR系列PLC主机在研磨机上的应用
