维控触摸屏在自动注水系统上的应用

【案例】如何通过MCGS触摸屏设计水流控制系统
大家在使用触摸屏时，尤其是在关于水（water）现场工程项目中，必然要设计水流控制，那么水流控制该如何控制呢？接下来带大家来实现。

一、控制要求
1.启动进水泵进水到储水罐（流动块显示当前水流流动状态）
2.当储水罐中的水到达至百分之一百时，储水罐水开始排水经排水阀控制输出（百分比填充显示当前水位）
3.当储水罐中的水输出至剩余百分之八十时关闭排水阀，并启动进水泵进水（百分比填充显示当前水位）
4.同时进水时三个小车显示当前水量并往前随之移动，排水时三个小车显示当前水量并往后随之移动，反复循环。

5.当手动启动进水泵时，执行上述1-4步骤，并自动循环启停进水泵，如需停止循环可以手动关断进水泵，从而全部停止。

二、设计程序
第一步：（自加一程序—相当于水流流入）
第二步：（当VW10大于等于100时置位M1.0同时复位M0.0）
第三步：（当VW10小于80时复位M1.0—置位M0.0—复位
M2.0）
第四步：（当VW10大小等于100时置位M2.0）
第五步：（自减一相当于水流流出）
三、设计触摸屏画面
第一步：（根据PLC地址来填写触摸屏变量地址）
第二步：（设置触摸屏和PLC IP地址）
本地IP地址是指电脑或者触摸屏的IP地址
远程IP地址是指PLC的IP地址
第三步：（在用户窗口设计组态画面）
四、运行演示
第一步：（启动水流流入）
第二步：（关闭水流输入并开启水流流出）
来源：PLC发烧友，作者：技成-徐陈爽，未经授权不得转载。

留言处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。

WEINVIEW 触摸屏在污水处理监控系统中的应用摘要：本文主要论述了W E I N V I E W触摸屏在污水处理监控系统中的应用，通过搭配E a s y B u i d e r8000组态软件，全面介绍和分析了整个污水处理系统的原理和实现方式。

关键词：W E I N V I E W；触摸屏；污水处理；A b s t r a c t:T h i s p a p e r d i s c u s s e s t h e a p p l i c a t i o n s o f W E I N V I E W t o u c h s c r e e n i n s e w a g e t r e a t m e n t m o n i t o r i n g s y s t e m,t h r o u g h t h e c o n f i g u r a t i o n s o f t w a r e c a l l e dE a s y B u i d e r8000,f u l l y d e s c r i p e a n d a n a l y z e t h e t h e o r y a n d i m p l e m e n t a t i o n o f e n t i r e s e w a g e t r e a t m e n t s y s t e m.K e y w o r d:W E I N V I E W;t o u c h s c r e e n,s e w a g e t r e a t m e n t;一、引言随着我国经济的迅速发展，城市居民和工业用水量不断增加，产生大量的生活污水和工业废水。

通过污水处理厂处理污水，处理后的水可用于工业或绿化，使水资源得到重复利用。

随着污水处理厂数量不断增加，如何采用各种先进技术达到节水、节能、治污的目的；如何有效管理污水处理过程，节约资源，提高经济效益成为污水处理厂商重点关注的问题。

使用触摸屏工控电脑实现控制系统联网监控触摸屏工控电脑利用自身深厚的技术优势，应用到供水系统，实现网络化监控，大大减少维护人员，降低系统维护成本，提高了系统运行的稳定性。

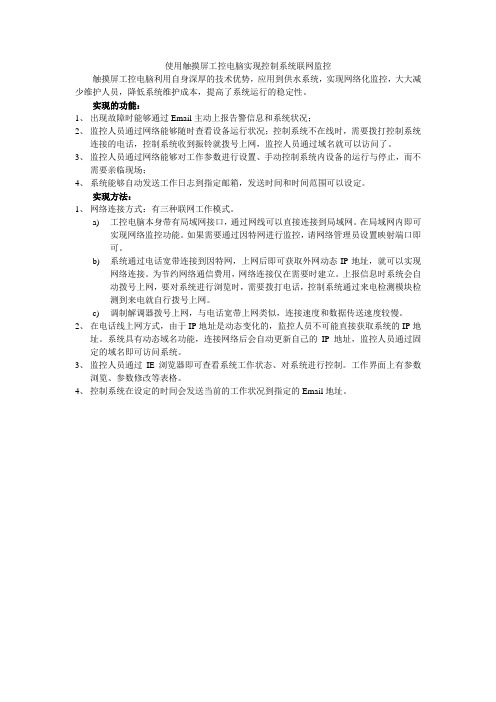

实现的功能：1、出现故障时能够通过Email主动上报告警信息和系统状况；2、监控人员通过网络能够随时查看设备运行状况；控制系统不在线时，需要拨打控制系统连接的电话，控制系统收到振铃就拨号上网，监控人员通过域名就可以访问了。
