热处理原理以及退火正火淬火回火工艺金属热处理原理一、热处理的作用机床、汽车、摩托车、火车、矿山、石油、化工、航空、航天等用的大量零部件需要通过热处理工艺改善其性能。
拒初步统计，在机床制造中，约60%～70%的零件要经过热处理，在汽车、拖拉机制造中，需要热处理的零件多达70%～80%，而工模具及滚动轴承，则要100%进行热处理。
总之，凡重要的零件都必须进行适当的热处理才能使用。
材料的热处理通常指的是将材料加热到相变温度以上发生相变，再施以冷却再发生相变的工艺过程。
通过这个相变与再相变，材料的内部组织发生了变化，因而性能变化。

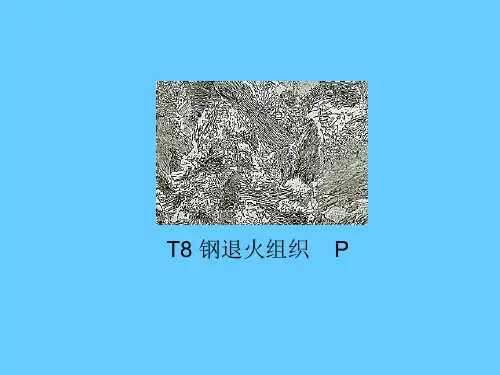

例如碳素工具钢T8在市面上购回的经球化退火的材料其硬度仅为20HRC，作为工具需经淬火并低温回火使硬度提高到60~63HRC，这是因为内部组织由淬火之前的粒状珠光体转变为淬火加低温回火后的回火马氏体。
同一种材料热处理工艺不一样其性能差别很大。
表6-1列出45钢制直径为F15mm 的均匀园棒材料经退火、正火、淬火加低温回火以及淬火加高温回火的不同热处理后的机械性能，导致性能差别如此大的原因是不同的热处理后内部组织截然不同。
同类型热处理（例如淬火）的加热温度与冷却条件要由材料成分确定。
这些表明，热处理工艺（或制度）选择要根据材料的成份，材料内部组织的变化依赖于材料热处理及其它热加工工艺，材料性能的变化又取决于材料的内部组织变化，材料成份－加工工艺－组织结构－材料性能这四者相互依成的关系贯穿在材料加工的全过程之中。
二、热处理的基本要素热处理工艺中有三大基本要素：加热、保温、冷却。
这三大基本要素决定了材料热处理后的组织和性能。
加热是热处理的第一道工序。
不同的材料，其加热工艺和加热温度都不同。
加热分为两种，一种是在临界点A1以下的加热，此时不发生组织变化。
另一种是在A1以上的加热，目的是为了获得均匀的奥氏体组织，这一过程称为奥氏体化。
保温的目的是要保证工件烧透，防止脱碳、氧化等。
保温时间和介质的选择与工件的尺寸和材质有直接的关系。
第六章钢的热处理1、什么是钢的热处理？钢的热处理的特点和目的是什么？答：钢的热处理是将固态金属或合金采用适当的方式进行加热、保温和冷却,以获得所需的组织结构和性能的工艺。
钢的热处理的特点是在固态下，通过加热、保温和冷却，来改变零件或毛坯的内部组织,而不改变其形状和尺寸的热加工工艺.钢的热处理的目的是改善零件或毛坯的使用性能及工艺性能.2、从相图上看，怎样的合金才能通过热处理强化?答：通过热处理能强化的材料必须是加热和冷却过程中组织结构能够发生变化的材料，通常是指:（1)有固态相变的材料;(2）经受冷加工使组织结构处于热力学不稳定状态的材料；(3）表面能被活性介质的原子渗入.从而改变表面化学成分的材料.3、什么是退火？其目的是什么？答：退火是将金属或合金加热到适当温度,保持一定时间，然后缓慢冷却的热处理工艺。
其目的可概括为“四化”,即软化(降低硬度适应切削加工和冷冲压要求）；均匀化(消除偏析使成分和组织均匀化)；稳定化（消除内应力、稳定组织保证零件的形状和尺寸）；细化（细化晶粒、提高力学性能）。
4、亚共析钢热处理时,快速加热可显著提高屈服强度和冲击韧性，为什么？答:快速加热可获得较大的过热度，使奥氏体形核率增加,得到细小的奥氏体晶粒，冷却后的组织晶粒也细小。
细晶粒组织可显著提高钢的屈服强度和韧性。
5、热轧空冷的45钢在正常加热超过临界点A c3后再冷却下来,组织为什么能细化？答:热轧空冷的45钢室温组织为F+P，碳化物弥散度较大,重新加热超过临界点A c3后,奥氏体形核率大,起始晶粒细小，冷却后的组织可获得细化。
7、确定下列钢件的退火方法，并指出退火的目的及退火后的组织。
（1）经冷轧后的15钢钢板,要求降低硬度；(2）ZG35的铸造齿轮；（3)改善T12钢的切削加工性能; (4）锻造过热的60钢坯.答:（1)再结晶退火,消除加工硬化及内应力，退火组织为P+F.（2)去应力退火，消除铸造内应力，组织为P+F。

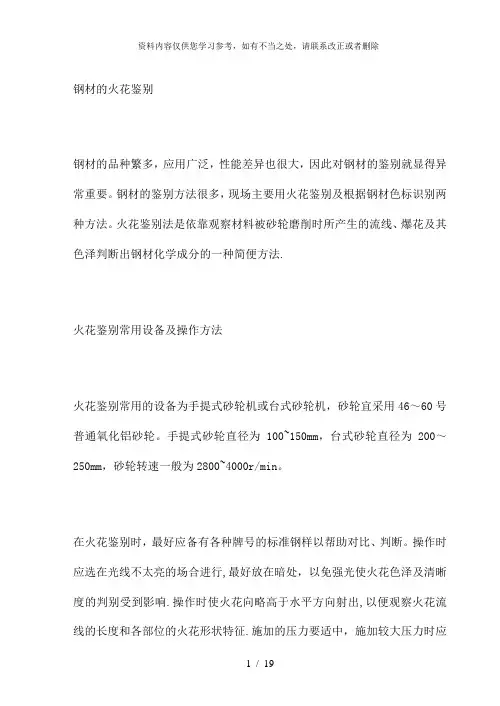

钢材的火花鉴别钢材的品种繁多，应用广泛，性能差异也很大，因此对钢材的鉴别就显得异常重要。
钢材的鉴别方法很多，现场主要用火花鉴别及根据钢材色标识别两种方法。
火花鉴别法是依靠观察材料被砂轮磨削时所产生的流线、爆花及其色泽判断出钢材化学成分的一种简便方法.火花鉴别常用设备及操作方法火花鉴别常用的设备为手提式砂轮机或台式砂轮机，砂轮宜采用46～60号普通氧化铝砂轮。
手提式砂轮直径为100~150mm，台式砂轮直径为200～250mm，砂轮转速一般为2800~4000r/min。
在火花鉴别时，最好应备有各种牌号的标准钢样以帮助对比、判断。
操作时应选在光线不太亮的场合进行,最好放在暗处，以免强光使火花色泽及清晰度的判别受到影响.操作时使火花向略高于水平方向射出,以便观察火花流线的长度和各部位的火花形状特征.施加的压力要适中，施加较大压力时应着重观察钢材的含碳量；施加较小压力时应着重观察材料的合金元素。
火花的组成和名称1.火束钢件与高速旋转的砂轮接触时产生的全部火花叫做火花束，也叫火束。
火束由根部火花、中部火花和尾部火花三部分组成，如图1-13所示。
图1-13火束的组成2.流线钢件在磨削时产生的灼热粉末在空间高速飞行时所产生的光亮轨迹,称为流线。
流线分直线流线、断续流线和波纹状流线等几种，如图1-14所示。
碳钢火束的流线均为直线流线；铬钢、钨钢、高合金钢和灰铸件的火束流线均呈断续流线;而呈波纹状的流线不常见。
图1-14流线的形状3.节点和芒线流线上中途爆裂而发出的明亮而稍粗的点,叫节点。
火花爆裂时所产生的短流线称为芒线。
因钢中含碳量的不同，芒线有二根分叉、三根分叉、四根分叉和多根分叉等几种，如图1—15所示。
图1-15芒线的形式4。
爆花与花粉在流线或芒线中途发生爆裂所形成的火花形状称为爆花，由节点和芒线组成。
只有一次爆裂芒线的爆花称为一次花,在一次花的芒线上再次发生爆裂而产生的爆花称为二次花，以此类推，有三次花、多次花等，如图1-16所示。
t8钢成分
T8钢成分
T8钢是一种碳素工具钢，其化学成分主要包括碳、硅、锰、磷、硫等元素。
具体成分如下：
碳含量：0.75%-0.85%
硅含量：0.17%-0.37%
锰含量：0.50%-0.80%
磷含量：≤0.035%
硫含量：≤0.035%
其中，碳是T8钢最主要的成分，其含量高达0.75%-0.85%，使得T8钢具有良好的硬度和耐磨性。
同时，硅和锰的含量也较高，可提高T8钢的强度和韧性，使其具有较好的抗拉强度和冲击韧性。
而磷和硫的含量则要求相对较低，以保证T8钢的成型性和加工性。
T8钢的化学成分对其物理性能和机械性能有着重要影响。
经过适当的热处理，T8钢可以达到不同的硬度和韧性要求，从而广泛应用于制造各种刀具、冲模、模具等工具和零部件。
T8钢是常用的冷作模具钢，其硬度可达到60-64HRC。
需要注意的是，在使用T8钢时，应根据其具体成分和性能要求进行相应的热处理，以确保其机械性能满足使用要求。
同时，定期对T8
钢进行保养和维护，以延长其使用寿命和保证其性能稳定性。
T8钢的成分和性能使其成为一种重要的碳素工具钢，具有广泛的应用前景和市场需求。
在使用时应根据其具体成分和性能要求进行相应的热处理和维护，以确保其性能稳定和优良。
