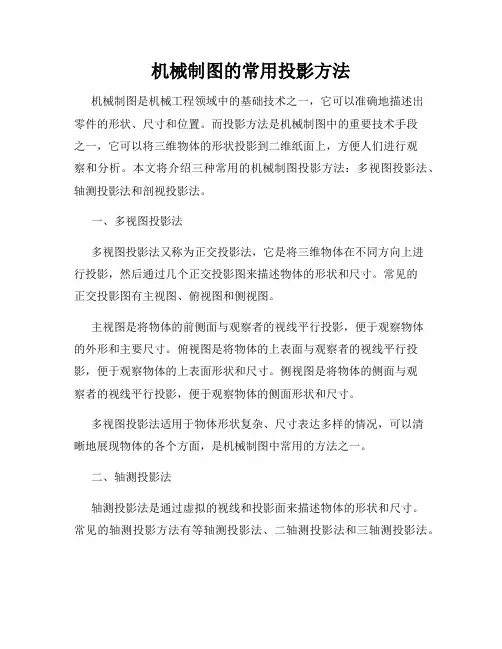

机械制图的常用投影方法机械制图是机械工程领域中的基础技术之一，它可以准确地描述出零件的形状、尺寸和位置。
而投影方法是机械制图中的重要技术手段之一，它可以将三维物体的形状投影到二维纸面上，方便人们进行观察和分析。
本文将介绍三种常用的机械制图投影方法：多视图投影法、轴测投影法和剖视投影法。
一、多视图投影法多视图投影法又称为正交投影法，它是将三维物体在不同方向上进行投影，然后通过几个正交投影图来描述物体的形状和尺寸。
常见的正交投影图有主视图、俯视图和侧视图。
主视图是将物体的前侧面与观察者的视线平行投影，便于观察物体的外形和主要尺寸。
俯视图是将物体的上表面与观察者的视线平行投影，便于观察物体的上表面形状和尺寸。
侧视图是将物体的侧面与观察者的视线平行投影，便于观察物体的侧面形状和尺寸。
多视图投影法适用于物体形状复杂、尺寸表达多样的情况，可以清晰地展现物体的各个方面，是机械制图中常用的方法之一。
二、轴测投影法轴测投影法是通过虚拟的视线和投影面来描述物体的形状和尺寸。
常见的轴测投影方法有等轴测投影法、二轴测投影法和三轴测投影法。
等轴测投影法是将物体的三个主轴向空间坐标轴等角度投影，使得物体在投影面上的形状和尺寸与实际相同。
等轴测投影法适用于展示物体整体形状和空间关系，但不适用于精确表达物体的尺寸。
二轴测投影法和三轴测投影法是在等轴测投影法的基础上，通过选择性地缩放坐标轴，使物体在投影面上的形状和尺寸比例发生变化，以便更好地表达物体的尺寸。
二轴测投影法和三轴测投影法可以用于展示物体的比例关系和尺寸。
轴测投影法适用于物体形状简单、尺寸表达相对简洁的情况，可以直观地展示物体的外形和主要尺寸。
三、剖视投影法剖视投影法是通过切割物体，将其内部结构和外部形状同时展示在一个投影图上。
常见的剖视方法有全剖视投影和局部剖视投影。
全剖视投影是将物体沿任意方向切割，并将其内部结构和外部形状在同一视图上投影。
全剖视投影适用于展示物体内部构造和外部形状的关系，方便人们理解和分析物体的构造。
机械制图投影法的概念讲解机械制图中的投影法，是一种使用标准符号和规则，将三维物体的形状和尺寸在平面上用二维图形表示的方法。
它是工程设计和制造中不可或缺的工具，能有效地将三维的物体形态转化为二维的图形来进行分析、设计和制造等工作。
机械制图的投影法主要有正投影法和斜投影法两种，下面将对这两种投影法的概念进行详细的讲解。
正投影法是机械制图中最常用的投影法之一。
它是以直角坐标系为基础，将三维物体的各个面按照特定规则投影到一个或多个二维投影面上的方法。
在正投影法中，我们需要选择一个参考平面（称为投影面），并选择一个正交坐标系作为坐标轴。
然后，根据物体与投影面的相对位置关系，沿着各个坐标轴方向进行投影，得到物体在各个投影面上的投影图。
这样，我们就可以通过分析和测量投影图上的形状和尺寸来了解物体的特征。
正投影法主要有正射投影和斜投影两种形式。
其中，正射投影是指投影线与投影面垂直的投影方式。
在正射投影中，物体的真实形状和尺寸能够保持，但是物体的空间位置信息会失真。
斜投影是指投影线与投影面不垂直的投影方式。
在斜投影中，物体的空间位置信息能够保持，但是物体的形状和尺寸会发生变化。
根据物体的形状和特点，我们可以选择适合的投影方式来进行投影。
斜投影法是指将三维物体的各个面按照一定的倾斜角度投影到一个或多个斜投影面上的方法。
在斜投影法中，我们通常选择一个斜投影面，并根据物体在这个面上的投影特点来确定投影线的方向和长度。
斜投影法可以分为等角斜投影和等轴斜投影两种形式。
其中，等角斜投影是指投影线与投影面之间的夹角保持不变的投影方式，它能够保持物体的等角关系，但是形状和尺寸会发生变化。
等轴斜投影是指投影线与投影面之间的夹角不保持不变的投影方式，它能够保持物体的形状和尺寸，但是等角关系会失真。
除了正投影法和斜投影法，还有一些其他的投影法，如轴测投影和透视投影等。
轴测投影是指根据物体在三维空间中的位置信息和投影面的角度关系，将物体的三维形状和尺寸用特定的比例关系投影到一个或多个轴测投影面上的方法。

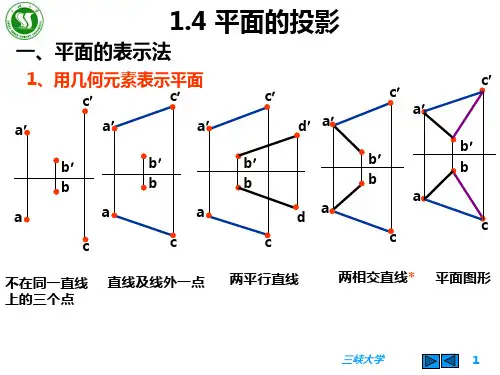

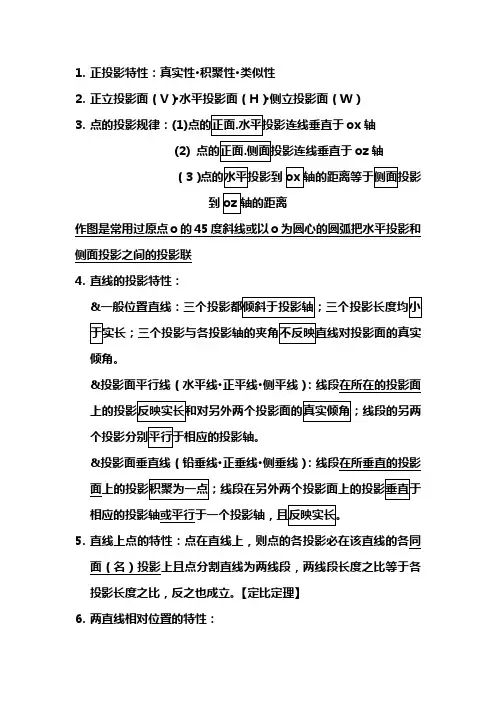

1.正投影特性：真实性·积聚性·类似性2.正立投影面（V）·水平投影面（H）·侧立投影面（W）3.点的投影规律：(1)ox轴(2) oz轴（3）到作图是常用过原点o的45度斜线或以o为圆心的圆弧把水平投影和侧面投影之间的投影联4.直线的投影特性：&一般位置直线：角。
