下载文档原格式
回火,退火,淬火,正火的定义及顺序下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!金属热处理工艺：回火、退火、淬火与正火的定义及顺序在金属加工领域，热处理是一种至关重要的工艺，它能够改变金属材料的物理和机械性能。

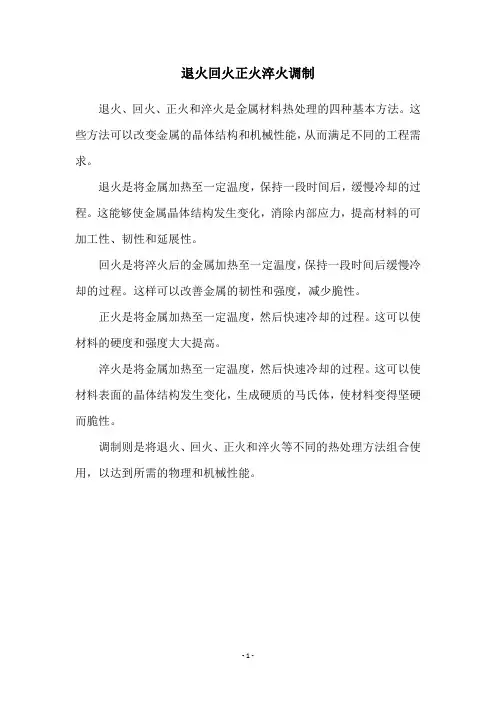

退火回火正火淬火调制
退火、回火、正火和淬火是金属材料热处理的四种基本方法。
这些方法可以改变金属的晶体结构和机械性能，从而满足不同的工程需求。
退火是将金属加热至一定温度，保持一段时间后，缓慢冷却的过程。
这能够使金属晶体结构发生变化，消除内部应力，提高材料的可加工性、韧性和延展性。
回火是将淬火后的金属加热至一定温度，保持一段时间后缓慢冷却的过程。
这样可以改善金属的韧性和强度，减少脆性。
正火是将金属加热至一定温度，然后快速冷却的过程。
这可以使材料的硬度和强度大大提高。
淬火是将金属加热至一定温度，然后快速冷却的过程。
这可以使材料表面的晶体结构发生变化，生成硬质的马氏体，使材料变得坚硬而脆性。
调制则是将退火、回火、正火和淬火等不同的热处理方法组合使用，以达到所需的物理和机械性能。
- 1 -。
◆退火工艺退火是将金属和合金加热到适当温度，保持一定时间，然后缓慢冷却的热处理工艺。
退火后组织亚共析钢是铁素体加片状珠光体；共析钢或过共析钢则是粒状珠光体。
总之退火组织是接近平衡状态的组织。
◆正火工艺正火工艺是将钢件加热到Ac3（或Acm）以上30～50℃，保温适当的时间后，在静止的空气中冷却的热处理工艺。
把钢件加热到Ac3以上100～150℃的正火则称为高温正火。
对于中、低碳钢的铸、锻件正火的主要目的是细化组织。
与退火相比，正火后珠光体片层较细、铁素体晶粒也比较细小，因而强度和硬度较高。
低碳钢由于退火后硬度太低，切削加工时产生粘刀的现象，切削性能差，通过正火提高硬度，可改善切削性能，某些中碳结构钢零件可用正火代替调质，简化热处理工艺。
过共析钢正火加热刀Acm以上，使原先呈网状的渗碳体全部溶入到奥氏体，然后用较快的速度冷却，抑制渗碳体在奥氏体晶界的析出，从而能消除网状碳化物，改善过共析钢的组织。
焊接件要求焊缝强度的零件用正火来改善焊缝组织，保证焊缝强度。
在热处理过程中返修零件必须正火处理，要求力学性能指标的结构零件必须正火后进行调质才能满足力学性能要求。
中、高合金钢和大型锻件正火后必须加高温回火来消除正火时产生的内应力。
有些合金钢在锻造时产生部分马氏体转变，形成硬组织。
为了消除这种不良组织采取正火时，比正常正火温度高20℃左右加热保温进行正火。
正火工艺比较简便，有利于采用锻造余热正火，可节省能源和缩短生产周期。
正火工艺与操作不当也产生组织缺陷，与退火相似，补救方法基本相同。
淬火是：将金属工件加热到某一适当温度并保持一段时间，随即浸入淬冷介质中快速冷却的金属热处理工艺。
常用的淬冷介质有盐水、水、矿物油、空气等。
淬火可以提高金属工件的硬度及耐磨性，因而广泛用于各种工、模、量具及要求表面耐磨的零件（如齿轮、轧辊、渗碳零件等）。
通过淬火与不同温度的回火配合，可以大幅度提高金属的强度、韧性及疲劳强度，并可获得这些性能之间的配合（综合机械性能）以满足不同的使用要求。
退火、正火、淬火zhan huo（cuihuo）金属处理用第一个读音、回火对比和区别1、退火、正火、淬火、回火是整体热处理中的四种基本工艺，称为“四把火”，其中的淬火与回火关系密切，常常配合使用，缺一不可。
整体热处理是对工件整体加热，然后以适当的速度冷却，以改变其整体力学性能的金属热处理工艺。
2、退火：是将工件加热到适当温度，根据材料和工件尺寸采用不同的保温时间，然后进行缓慢冷却，目的是使金属内部组织达到或接近平衡状态，获得良好的工艺性能和使用性能，或者为进一步淬火作组织准备。
3、正火；是将工件加热到适宜的温度后在空气中冷却，正火的效果同退火相似，只是得到的组织更细，常用于改善材料的切削性能，也有时用于对一些要求不高的零件作为最终热处理。
4、淬火；是将工件加热保温后，在水、油或其它无机盐、有机水溶液等淬冷介质中快速冷却。
淬火后钢件变硬，但同时变脆。
为了降低钢件的脆性，将淬火后的钢件在高于室温而低于710℃的某一适当温度进行长时间的保温，再进行冷却，这种工艺称为回火。
了解退火、淬火、回火的差异和作用：1.退火概念:所谓退火，就是将金属或合金加热到适当温度，保温一定时间，然后随炉缓慢冷却的热处理工艺，其实质是将钢加热奥氏体化后进行珠光体转变。
退火目的和作用:(1)降低钢的硬度，提高塑性，以利于切削加工及冷变形加工;(2)细化晶粒，消除因锻、焊等引起的组织缺陷，均匀钢的组织成分，改善钢的性能或为以后的热处理作准备;(3)消除钢中的内应力，以防止变形或开裂。
2.淬火概念:淬火就是将钢加热到Ac3或Ac1点以上某一温度，保持一定时间，然后以适当速度冷却获得马氏体和(或)贝氏体组织的热处理工艺。
淬火目的和作用:淬火的目的是使过冷奥氏体进行马氏体(或贝氏体)转变，得到马氏体（或贝氏体）组织，然后配合以不同温度的回火，获得所需的力学性能。
(注: 淬火态工件不允许直接投入现场使用，通常在此之后必须实时进行1~2 次或以上之回火加工，以调整其组织及应力等。
金属热处理是将金属工件放在一定的介质中加热到适宜的温度，并在此温度中保持一定时间后，又以不同速度冷却的一种工艺方法。
金属热处理是机械制造中的重要工艺之一，与其它加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。
其特点是改善工件的内在质量，而这一般不是肉眼所能看到的。
为使金属工件具有所需要的力学性能、物理性能和化学性能，除合理选用材料和各种成形工艺外，热处理工艺往往是必不可少的。
钢铁是机械工业中应用最广的材料，钢铁显微组织复杂，可以通过热处理予以控制，所以钢铁的热处理是金属热处理的主要内容。
另外，铝、铜、镁、钛等及其合金也都可以通过热处理改变其力学、物理和化学性能，以获得不同的使用性能。
在从石器时代进展到铜器时代和铁器时代的过程中，热处理的作用逐渐为人们所认识。
早在公元前770～前222年，中国人在生产实践中就已发现，铜铁的性能会因温度和加压变形的影响而变化。
白口铸铁的柔化处理就是制造农具的重要工艺。
公元前六世纪，钢铁兵器逐渐被采用，为了提高钢的硬度，淬火工艺遂得到迅速发展。
中国河北省易县燕下都出土的两把剑和一把戟，其显微组织中都有马氏体存在，说明是经过淬火的。
随着淬火技术的发展，人们逐渐发现冷剂对淬火质量的影响。
三国蜀人蒲元曾在今陕西斜谷为诸葛亮打制3000把刀，相传是派人到成都取水淬火的。
这说明中国在古代就注意到不同水质的冷却能力了，同时也注意了油和尿的冷却能力。
中国出土的西汉(公元前206～公元24)中山靖王墓中的宝剑,心部含碳量为0.15～0.4%，而表面含碳量却达0.6%以上，说明已应用了渗碳工艺。
但当时作为个人“手艺”的秘密，不肯外传，因而发展很慢。
1863年，英国金相学家和地质学家展示了钢铁在显微镜下的六种不同的金相组织，证明了钢在加热和冷却时，内部会发生组织改变，钢中高温时的相在急冷时转变为一种较硬的相。
退火、正火、淬火、回火的定义(概念)、种类、目的退火、正火、淬火和回火是金属材料加工处理中常用的热处理工艺。
它们在改变金属材料的结构和性能方面起着重要作用。
下面我将详细介绍这四种热处理工艺的定义、种类和目的。
一、退火的定义、种类和目的退火是指将金属材料加热至一定温度，然后在适当时间内缓慢冷却到常温，目的是使金属材料的组织、性能得到改善。
根据不同的金属材料和工艺要求，退火可以分为完全退火、球化退火、局部退火等不同种类。
完全退火适用于细化组织、低硬度和高塑性要求的材料；球化退火适用于高碳钢、合金钢等材料的球化组织，提高加工性能；局部退火适用于局部加工后的材料，消除残余应力。
二、正火的定义、种类和目的正火是指将金属材料加热至临界温度以上，然后在空气中冷却或水中淬火，目的是提高金属材料的硬度和强度。
常见的正火工艺包括空气冷却正火、水淬火等。
空气冷却正火适用于一些低碳钢、合金钢，可以提高硬度和强度；水淬火适用于中高碳钢、合金钢，可以获得更高的硬度和强度。
三、淬火的定义、种类和目的淬火是指将金属材料加热至临界温度以上，然后迅速冷却到室温，以获得马氏体组织和高硬度。
淬火可以分为油淬火、水淬火、盐浴淬火等多种类型。
油淬火适用于较低碳含量的钢，可以降低变形和开裂；水淬火适用于中高碳钢，能够获得更高的硬度和强度；盐浴淬火适用于部分合金钢和特殊材料，可以减少氧化和脱碳。
四、回火的定义、种类和目的回火是指将经过淬火处理的金属材料加热至较低温度，然后进行适当时长的保温，最终冷却。
回火的目的是消除淬火过程中产生的残余应力，调整组织和提高韧性。
常见的回火工艺有低温回火、中温回火、高温回火等种类。
低温回火适用于高碳合金钢，可以保持硬度的同时提高韧性；中温回火适用于一些工具钢，能使硬度和韧性达到平衡；高温回火适用于低碳钢和合金钢，有助于提高韧性。
个人观点和理解热处理工艺是金属材料加工中至关重要的一环，不同的工艺可以改变金属材料的结构和性能，从而满足不同的工程要求。
退火，正火，回火，淬火之间的区别是什么1.退火把钢加热到一定温度并在此温度下保温，然后缓慢冷却到室温．退火有完全退火、球化退火、去应力退火等几种。
a将钢加热到预定温度，保温一段时间，然后随炉缓慢冷却称为完全退火．目的是降低钢的硬度，消除钢中不均匀组织和内应力．b，把钢加热到７５０度，保温一段时间，缓慢冷却至５００度下，最后在空气中冷却叫球化退火．目的是降低钢的硬度，改善切削性能，主要用于高碳钢．c，去应力退火又叫低温退火，把钢加热到５００～６００度，保温一段时间，随炉缓冷到３００度以下，再室温冷却．退火过程中组织不发生变化，主要消除金属的内应力．2.正火将钢件加热到临界温度以上30-50℃,保温适当时间后，在静止的空气中冷却的热处理工艺称为正火。
正火的主要目的是细化组织，改善钢的性能，获得接近平衡状态的组织。
正火与退火工艺相比，其主要区别是正火的冷却速度稍快，所以正火热处理的生产周期短。
故退火与正火同样能达到零件性能要求时，尽可能选用正火。
3.淬火将钢件加热到临界点以上某一温度（45号钢淬火温度为840-860℃,碳素工具钢的淬火温度为760～780℃）,保持一定的时间，然后以适当速度在水（油）中冷却以获得马氏体或贝氏体组织的热处理工艺称为淬火。
淬火与退火、正火处理在工艺上的主要区别是冷却速度快，目的是为了获得马氏体组织。
马氏体组织是钢经淬火后获得的不平衡组织，它的硬度高，但塑性、韧性差。
马氏体的硬度随钢的含碳量提高而增高。
4.回火钢件淬硬后，再加热到临界温度以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺称为回火。
淬火后的钢件一般不能直接使用，必须进行回火后才能使用。
因为淬火钢的硬度高、脆性大，直接使用常发生脆断。
通过回火可以消除或减少内应力、降低脆性，提高韧性；另一方面可以调整淬火钢的力学性能，达到钢的使用性能。
根据回火温度的不同，回火可分为低温回火、中温回火和高温回火三种。
A 低温回火１５０～２５０．降低内应力，脆性，保持淬火后的高硬度和耐磨性．B 中温回火３５０～５００；提高弹性，强度．C 高温回火５００～６５０；淬火钢件在高于500℃的回火称为高温回火。
正火退火淬火回火的区别与联系退火是将工件加热到适当温度，根据材料和工件尺寸采用不同的保温时间，然后进行缓慢冷却，缓冷是退火的主要特点，一般是将工件随炉缓冷到小于550℃时出炉空冷。
对于要求内应力较小的工件应随炉冷却到小于350℃出炉空冷。
目的是降低材料硬度，以利切削加工；消除各类应力，防止零件变形；细化粗大晶粒，改善内部组织，使金属内部组织达到或接近平衡状态，获得良好的工艺性能和使用性能，或为进一步淬火或最终热处理做好准备。
一．退火的种类完全退火、等温退火、球化退火、均匀化退火、去应力退火和再结晶退火、光亮退火等。
1．完全退火和等温退火完全退火又称重结晶退火，一般简称为退火，这种退火主要用于亚共析成分的各种碳钢和合金钢的铸，锻件及热轧型材，有时也用于焊接结构。
一般常作为一些不重工件的最终热处理，或作为某些工件的预先热处理。
将工件完全奥氏体化后缓慢冷却，获得接近平衡组织的退火。
加热温度为Ac3+(30~50)℃1）目的细化组织，降低硬度，改善切削加工性能，消除内应力。
组织与性能完全退火后可获得接近平衡状态的组织，一般为铁素体加珠光体。
用途主要用于中碳非合金钢和中碳合金钢铸、焊、锻、轧制件等。
也可用于高速钢、高合金钢淬火、返修前的退火2．球化退火球化退火主要用于过共析的碳钢及合金工具钢（如制造刃具，量具，模具所用的钢种）。
其主要目的在于降低硬度，改善切削加工性，并为以后淬火作好准备。
为使工件中的碳化物球状化而进行的退火，加热温度一般为Ac1+(20~30)℃，保温一定时间，再冷至Ar1以下20℃左右等温一定时间，然后出炉空冷。
目的降低硬度，改善组织，提高塑性和改善切削加工性能等。
组织与性能球化退火时，网状渗碳体在加热保温过程中将部分溶解而断开，成为许多细小点状渗碳体弥散分布在奥氏体基体上。
再随后缓冷过程中，以细小渗碳体质点为核心，形成颗粒状渗碳体，均匀分布在铁素体基体上，形成球状（或粒状）珠光体组织。
淬火、回火、正火、退火
基本知识与区别
什么叫淬火？
钢的淬火是将钢加热到临界温度Ac3（亚共析钢）或Ac1（过共析钢）以上温度，保温一段时间，使之全部或部分奥氏体化，然后以大于临界冷却速度的冷速快冷到Ms以下（或Ms附近等温）进行马氏体（或贝氏体）转变的热处理工艺。
通常也将铝合金、铜合金、钛合金、钢化玻璃等材料的固溶处理或带有快速冷却过程的热处理工艺称为淬火。
淬火的目的：
1）提高金属成材或零件的机械性能。
例如：提高工具、轴承等的硬度和耐磨性，提高弹簧的弹性极限，提高轴类零件的综合机械性能等。
2）改善某些特殊钢的材料性能或化学性能。
如提高不锈钢的耐蚀性，增加磁钢的永磁性等。
淬火冷却时，除需合理选用淬火介质外，还要有正确的淬火方法，常用的淬火方法，主要有单液淬火，双液淬火，分级淬火、等温淬火，局部淬火等。
钢铁工件在淬火后具有以下特点：
①得到了马氏体、贝氏体、残余奥氏体等不平衡（即不稳定）组织。
②存在较大内应力。
③力学性能不能满足要求。
因此，钢铁工件淬火后一般都要经过回火
什么叫回火？
回火是将淬火后的金属成材或零件加热到某一温度，保温一定时间后，以一定方式冷却的热处理工艺，回火是淬火后紧接着进行的一种操作，通常也是工件进行热处理的最后一道工序，因而把淬火和回火的联合工艺称为最终处理。
淬火与回火的主要目的是：
1）减少内应力和降低脆性，淬火件存在着很大的应力和脆性，如没有及时回火往往会产生变形甚至开裂。
2）调整工件的机械性能，工件淬火后，硬度高，脆性大，为了满足各种工件不同的性能要求，可以通过回火来调整，硬度，强度，塑性和韧性。
3）稳定工件尺寸。
通过回火可使金相组织趋于稳定，以保证在以后的使用过程中不再发生变形。
4）改善某些合金钢的切削性能。
回火的作用在于：
①提高组织稳定性，使工件在使用过程中不再发生组织转变，从而使工件几何尺寸和性能保持稳定。
②消除内应力，以便改善工件的使用性能并稳定工件几何尺寸。
③调整钢铁的力学性能以满足使用要求。
回火之所以具有这些作用，是因为温度升高时，原子活动能力增强，钢铁中的铁、碳和其他合金元素的原子可以较快地进行扩散，实现原子的重新排列组合，从而使不稳定的不平衡组织逐步转变为稳定的平衡组织。
内应力的消除还与温度升高时金属强度降低有关。
一般钢铁回火时，硬度和强度下降，塑性提高。
回火温度越高，这些力学性能的变化越大。
有些合金元素含量较高的合金钢，在某一温度范围回火时，会析出一些颗粒细小的金属化合物，使强度和硬度上升。
这种现象称为二次硬化。
回火要求：用途不同的工件应在不同温度下回火，以满足使用中的要求。
①刀具、轴承、渗碳淬火零件、表面淬火零件通常在250℃以下进行低温回火。
低温回火后硬度变化不大，内应力减小，韧性稍有提高。
②弹簧在350～500℃下中温回火，可获得较高的弹性和必要的韧性。
③中碳结构钢制作的零件通常在500～600℃进行高温回火，以获得适宜的强度与韧性的良好配合。
钢在300℃左右回火时，常使其脆性增大，这种现象称为第一类回火脆性。
一般不应在这个温度区间回火。
某些中碳合金结构钢在高温回火后，如果缓慢冷至室温，也易于变脆。
这种现象称为第二类回火脆性。
在钢中加入钼，或回火时在油或水中冷却，都可以防止第二类回火脆性。
将第二类回火脆性的
钢重新加热至原来的回火温度，便可以消除这种脆性。
在生产中，常根据对工件性能的要求。
按加热温度的不同，把回火分为低温回火，中温回火，和高温回火。
淬火和随后的高温回火相结合的热处理工艺称为调质，即在具有高度强度的同时，又有好的塑性韧性。
1、低温回火：150-250℃，M回，减少内应力和脆性，提高塑韧性，有较高的硬度和耐磨性。
用于制作量具、刀具和滚动轴承等。
2、中温回火：350-500℃，T回，具有较高的弹性，有一定的塑性和硬度。
用于制作弹簧、锻模等。
3、高温回火：500-650℃，S回，具有良好的综合力学性能。
用于制作齿轮、曲轴等。
什么是正火?
正火是—种改善钢材韧性的热处理。
将钢构件加热到Ac3温度以上30〜50℃后，保温一段时间出炉空冷。
主要特点是冷却速度快于退火而低于淬火，正火时可在稍快的冷却中使钢材的结晶晶粒细化，不但可得到满意的强度，而且可以明显提高韧性(AKV值），降低构件的开裂倾向。
—些低合金热轧钢板、低合金钢锻件与铸造件经正火处理后，材料的综合力学性能可以大大改善，而且也改善了切削性能.
正火有以下目的和用途：
①对亚共析钢，正火用以消除铸、锻、焊件的过热粗晶组织和魏氏组织，轧材中的带状组织；细化晶粒；并可作为淬
火前的预先热处理。
②对过共析钢，正火可以消除网状二次渗碳体，并使珠光体细化，不但改善机械性能，而且有利于以后的球化退火。
③对低碳深冲薄钢板，正火可以消除晶界的游离渗碳体，以改善其深冲性能。
④对低碳钢和低碳低合金钢，采用正火，可得到较多的细片状珠光体组织，使硬度增高到HB140-190，避免切削时的“粘刀”现象，改善切削加工性。
对中碳钢，在既可用正火又可用退火的场合下，用正火更为经济和方便。
⑤对普通中碳结构钢，在力学性能要求不高的场合下，可用正火代替淬火加高温回火，不仅操作简便，而且使钢材的组织和尺寸稳定。
⑥高温正火(Ac3以上150～200℃)由于高温下扩散速度较高,可以减少铸件和锻件的成分偏析。
高温正火后的粗大晶粒可通过随后第二次较低温度的正火予以细化。
⑦对某些用于汽轮机和锅炉的低、中碳合金钢，常采用正火以获得贝氏体组织，再经高温回火，用于400～550℃时具有良好的抗蠕变能力。
⑧除钢件和钢材以外，正火还广泛用于球墨铸铁热处理，使其获得珠光体基体，提高球墨铸铁的强度。
由于正火的特点是空气冷却，因而环境气温、堆放方式、气流及工件尺寸对正火后的组织和性能均有影响。
正火组织还可作为合金钢的一种分类方法。
通常根据直径为25毫米的试
样加热到900℃后,空冷得到的组织，将合金钢分为珠光体钢、贝氏体钢、马氏体钢和奥氏体钢。
什么是退火？
退火是将金属缓慢加热到一定温度，保持足够时间，然后以适宜速度冷却的一种金属热处理工艺。
退火热处理分为完全退火，不完全退火和去应力退火。
退火材料的力学性能可以用拉伸试验来检测，也可以用硬度试验来检测。
许多钢材都是以退火热处理状态供货的，钢材硬度检测可以采用洛氏硬度计，测试HRB硬度，对于较薄的钢板、钢带以及薄壁钢管，可以采用表面洛氏硬度计，检测HRT硬度。
退火的目的在于：
①改善或消除钢铁在铸造、锻压、轧制和焊接过程中所造成的各种组织缺陷以及残余应力，防止工件变形、开裂。
②软化工件以便进行切削加工。
③细化晶粒，改善组织以提高工件的机械性能。
④为最终热处理（淬火、回火）作好组织准备。
常用的退火工艺有：
①完全退火。
用以细化中、低碳钢经铸造、锻压和焊接后出现的力学性能不佳的粗大过热组织。
将工件加热到铁素体全部转变为奥氏体的温度以上30～50℃，保温一段时间，然后随炉缓慢冷却，在冷却过程中奥氏体再次发生转变，即可使钢的组织变细。
②球化退火。
用以降低工具钢和轴承钢锻压后的偏高硬
度。
将工件加热到钢开始形成奥氏体的温度以上20～40℃，保温后缓慢冷却，在冷却过程中珠光体中的片层状渗碳体变为球状，从而降低了硬度。
③等温退火。
用以降低某些镍、铬含量较高的合金结构钢的高硬度，以进行切削加工。
一般先以较快速度冷却到奥氏体最不稳定的温度，保温适当时间，奥氏体转变为托氏体或索氏体，硬度即可降低。
④再结晶退火。
用以消除金属线材、薄板在冷拔、冷轧过程中的硬化现象（硬度升高、塑性下降）。
加热温度一般为钢开始形成奥氏体的温度以下50～150℃，只有这样才能消除加工硬化效应使金属软化。
⑤石墨化退火。
用以使含有大量渗碳体的铸铁变成塑性良好的可锻铸铁。
工艺操作是将铸件加热到950℃左右，保温一定时间后适当冷却，使渗碳体分解形成团絮状石墨。
⑥扩散退火。
用以使合金铸件化学成分均匀化，提高其使用性能。
方法是在不发生熔化的前提下，将铸件加热到尽可能高的温度，并长时间保温，待合金中各种元素扩散趋于均匀分布后缓冷。
⑦去应力退火。
用以消除钢铁铸件和焊接件的内应力。
对于钢铁制品加热后开始形成奥氏体的温度以下100～200℃，保温后在空气中冷却，即可消除内应力。
