钢的退火与正火

逻辑与科学技术逻辑就是事情的因果规律，逻辑学就是关于思维规律的学说。

这是对逻辑和逻辑学比较经典的定义。

我认为对逻辑学的经典定义是不太科学的，是因为这个定义强调了“思维规律”而不是思维原则。

逻辑的重点是原则，即自然规律所决定的原则，也就是说脱离自然规律的思维是没有逻辑的。

但是这个经典的逻辑学定义显然将思维规律放到了主要位置上，为人为编造“逻辑”提供了一道后门。

下面我来简单分析研究一下逻辑的定义问题：逻辑是事物产生和变化的必然的因果关系，具体有对立关系和层次关系。

对立关系就是指是非关系，也就是非此及彼的关系。

如正确与错误、高与低、前与后等等这是一种必然的对立关系；层次关系就是具有数和量上区别的关系。

无论什么逻辑关系在宏观上无法确认时都必须进入微观才能通过测定而有效的下判断，因而逻辑关系的判断往往决定于现时代的科学技术水平。

也就是说逻辑的判断实际上是依赖科学技术的，科学技术的有限性也决定了逻辑判断的有限性。

由于科学技术的有限性造成了微观上的观测不稳定和不确定，不少人就忘记了逻辑的确定性和必然性是基本物质属性决定的而否定了事物产生和变化的必然性，于是就发明了“不稳定性”、“不确定性”原理。

说好听点叫做“发明”，本质上就是人为编造了这些滑稽的“原理”来掩盖自身的观测判断能力。

地球上人类身边的事物没有正确认识的可以说遍地都是，微观世界、宏观世界人类不认识的事物就更多了，如果我们不一步一个脚印按照自然规律决定的原则——逻辑进行研究，必然引入大量的“人造”内容参与，越到后面我们无法解释的自然现象也必然越多，这样的科学研究显然是一种失败。

承认人类自身对自然的观测能力有限是明智的，不想承认这个事实是自以为聪明的弱智。

只有承认自己的科学技术有限才能想方设法发展自己的科学技术深入研究大自然，无论什么层次，自然规律都决定了必然性的逻辑关系，所谓“相对关系”是与人类有限的观测能力——科学技术伴生的。

逻辑的必然性决定了科学技术的发展，科学技术的发展决定了人类的逻辑判断能力，但是科学技术的发展改变不了逻辑的必然性。

机械知识-钢材表面处理四把火
第一‘火’——退火。

将钢加热到一定的温度然后让其自行冷却到常温，叫做退火。

钢的退火是将钢加热到发生相变或部分相变的温度，经过保温后缓慢冷却的热处理方法。

退火后可以带来以下好处：
1、改善组织使成分均匀化以及细化晶粒，消除了组织缺陷，提高了钢的力学性能，减少了残余应力；
2、可降低硬度，提高塑性和韧性，改善切削加工性能。

所以退火是为了后续工序作好准备，故退火是属于半成品热处理，又称预先热处理。

第二‘火’——淬火。

淬火是将钢加热到临界温度以上，使其温度骤然降低，以大于临界冷却速度的速度急速冷却，而获得以马氏体为主的不平衡组织的热处理方法。

淬火的好处是：能增加钢的强度和硬度，但要减少其塑性。

高速钢的淬火剂可以是“风”，所以高速钢又被称为“风钢”淬火中常用的淬火剂有：水、油、碱水和盐类溶液等。

第三‘火’——正火。

正火是将钢加热到临界温度以上，然后在空气中自然冷却的热处理方法。

这一点和退火很相似但具体的操作和要求不同。

这种工艺可以提高综合力学性能，对要求不高的零件可以用正火来代替退火，以此来降低生产成本提高效率。

第四‘火’——回火。

将已经淬火的钢重新加热到一定温度，再用一定方法冷却称为回火。

回火分高温回火、中温回火和低温回火三类。

这样做的好处是可以消除淬火产生的内应力，降低硬度和脆性，以取得预期的力学性能。

另外提到回火多与淬火、正火配合使用。

退火：把钢加热到临界点Ac1以上或以下的一定温度，保温一段时间，随后在炉中或埋入炉中或导热性较差的介质中，使其缓慢冷却以获得接近平衡状态的稳定的组织。

正火：将钢加热到Ac3或Accm以上30-50℃，适当保温后，从炉中取出在静止的空气中冷却至室温。

回火：将淬火后的钢加热到Ac1线以下的某一温度，在该温度下保温一定时间（2-4小时），然后取出在空气或油中冷却。

淬火：将钢加热到Ac3或Ac1线以上30-50℃，保温一定时间后，在水或油中快速冷却，以获得马氏体组织。

正火对焊材的影响：
例：J507经过正火后抗拉强度会下降（50-70MPa）,因此会造成焊缝的强度降低，因此对于要经过高温正火的焊缝，要考虑是否用强度较高和韧性好的焊材代替。

J507可用J607或J607NI代替。

(3) 各类不銹钢焊接后热处理：
不锈钢之所以不锈，是因为铬元素，以往发现铬含量必须具有12%以上，才能形成密积的表面氧化膜而达到防蚀保护的作用，所以任何不钢钢的热处理必须考虑到对铬之成份有无造成任何变化。

不銹钢内所含之铬元素，经焊接之后，在高温区域(热影响区)往往会扩散析出与碳结合成碳化铬，而造成局部之铬成份减少，无法形成保护膜，而穿孔等腐蚀情形经常在这些热影响区中发生，為补救这种情形业者经常在焊接完后，将物件以热处理，其作用為使其他区域之铬元素扩散到此铬缺少区域，以达到保护作用。

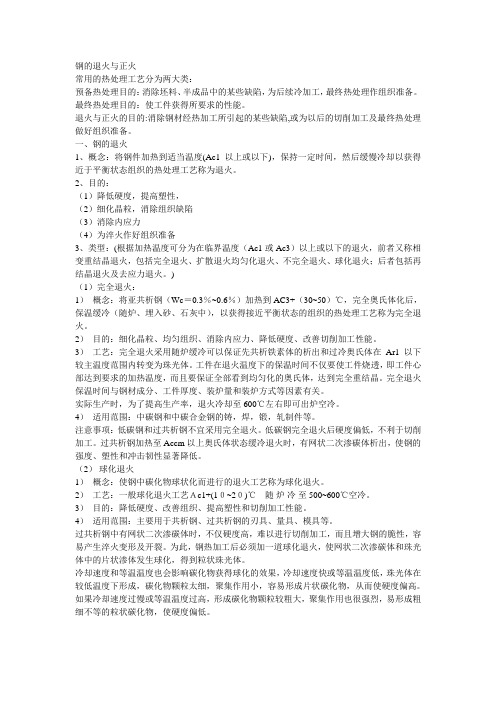

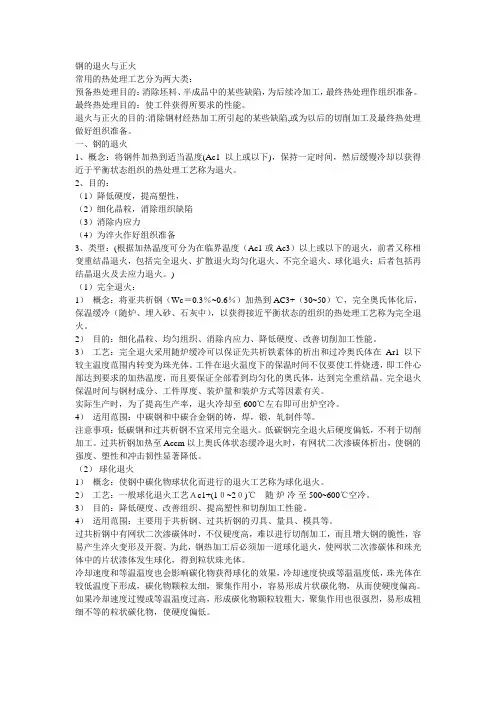

钢的退火与正火常用的热处理工艺分为两大类：预备热处理目的：消除坯料、半成品中的某些缺陷，为后续冷加工，最终热处理作组织准备。

最终热处理目的：使工件获得所要求的性能。

退火与正火的目的:消除钢材经热加工所引起的某些缺陷,或为以后的切削加工及最终热处理做好组织准备。

一、钢的退火1、概念：将钢件加热到适当温度(Ac1以上或以下)，保持一定时间，然后缓慢冷却以获得近于平衡状态组织的热处理工艺称为退火。

2、目的：（1）降低硬度，提高塑性，（2）细化晶粒，消除组织缺陷（3）消除内应力（4）为淬火作好组织准备3、类型：(根据加热温度可分为在临界温度（Ac1或Ac3）以上或以下的退火，前者又称相变重结晶退火，包括完全退火、扩散退火均匀化退火、不完全退火、球化退火；后者包括再结晶退火及去应力退火。

)（1）完全退火：1）概念：将亚共析钢（Wc＝0.3％~0.6％）加热到AC3+（30~50）℃，完全奥氏体化后，保温缓冷（随炉、埋入砂、石灰中），以获得接近平衡状态的组织的热处理工艺称为完全退火。

2）目的：细化晶粒、均匀组织、消除内应力、降低硬度、改善切削加工性能。

3）工艺：完全退火采用随炉缓冷可以保证先共析铁素体的析出和过冷奥氏体在Ar1以下较主温度范围内转变为珠光体。

工件在退火温度下的保温时间不仅要使工件烧透，即工件心部达到要求的加热温度，而且要保证全部看到均匀化的奥氏体，达到完全重结晶。

完全退火保温时间与钢材成分、工件厚度、装炉量和装炉方式等因素有关。

实际生产时，为了提高生产率，退火冷却至600℃左右即可出炉空冷。

4）适用范围：中碳钢和中碳合金钢的铸，焊，锻，轧制件等。

注意事项：低碳钢和过共析钢不宜采用完全退火。

低碳钢完全退火后硬度偏低，不利于切削加工。

过共析钢加热至Accm以上奥氏体状态缓冷退火时，有网状二次渗碳体析出，使钢的强度、塑性和冲击韧性显著降低。

（2）球化退火1）概念：使钢中碳化物球状化而进行的退火工艺称为球化退火。

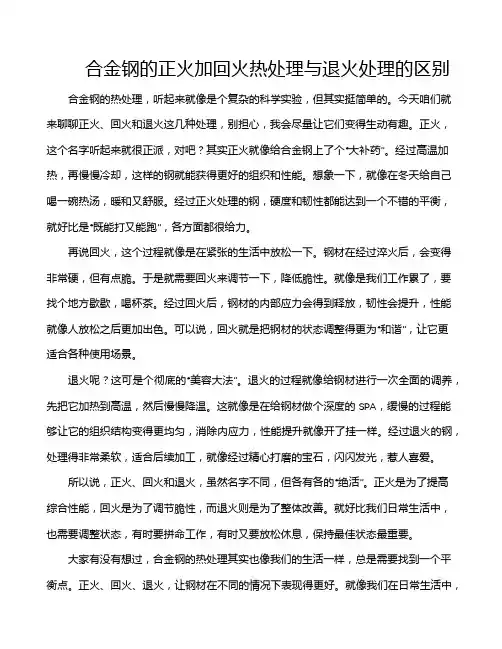

合金钢的正火加回火热处理与退火处理的区别合金钢的热处理，听起来就像是个复杂的科学实验，但其实挺简单的。

今天咱们就来聊聊正火、回火和退火这几种处理，别担心，我会尽量让它们变得生动有趣。

正火，这个名字听起来就很正派，对吧？其实正火就像给合金钢上了个“大补药”。

经过高温加热，再慢慢冷却，这样的钢就能获得更好的组织和性能。

想象一下，就像在冬天给自己喝一碗热汤，暖和又舒服。

经过正火处理的钢，硬度和韧性都能达到一个不错的平衡，就好比是“既能打又能跑”，各方面都很给力。

再说回火，这个过程就像是在紧张的生活中放松一下。

钢材在经过淬火后，会变得非常硬，但有点脆。

于是就需要回火来调节一下，降低脆性。

就像是我们工作累了，要找个地方歇歇，喝杯茶。

经过回火后，钢材的内部应力会得到释放，韧性会提升，性能就像人放松之后更加出色。

可以说，回火就是把钢材的状态调整得更为“和谐”，让它更适合各种使用场景。

退火呢？这可是个彻底的“美容大法”。

退火的过程就像给钢材进行一次全面的调养，先把它加热到高温，然后慢慢降温。

这就像是在给钢材做个深度的SPA，缓慢的过程能够让它的组织结构变得更均匀，消除内应力，性能提升就像开了挂一样。

经过退火的钢，处理得非常柔软，适合后续加工，就像经过精心打磨的宝石，闪闪发光，惹人喜爱。

所以说，正火、回火和退火，虽然名字不同，但各有各的“绝活”。

正火是为了提高综合性能，回火是为了调节脆性，而退火则是为了整体改善。

就好比我们日常生活中，也需要调整状态，有时要拼命工作，有时又要放松休息，保持最佳状态最重要。

大家有没有想过，合金钢的热处理其实也像我们的生活一样，总是需要找到一个平衡点。

正火、回火、退火，让钢材在不同的情况下表现得更好。

就像我们在日常生活中，也需要找个节奏，有时快，有时慢，才不会疲惫。

正因为这些热处理的“手艺”，合金钢才能够在各种严酷的环境中展现出色的性能。

正火、回火、退火这三者的区别就像是不同的生活阶段，各有各的魅力。
