图6 同轴度综 合控制平行度
3.2位置度与垂直度 位置度是一项综合公差。如图7所示， 两孔轴线的直线度及两孔轴线对基准面的 垂直度可由位置度综合控制，没有必要再 重复标注。 3.3定位公差(位置度、同轴度、对称度) 所有定位公差的项目可由位置度来取 代标注(见图8、图9)。 图8及图9中的a)与 b)具有同样的控制效果，公差带形状及检 测方法相同。 由此完全可以用位置度取代同轴度和 对称度。由于在生产中对上述情况标注同 轴度和对称度比标注位置度更直观明确， 所以图样上标注同轴度和对称度更恰当， 而位置度通常用于限制点、线的位置误差。
图11 端面圆跳动与端面全跳动
图12 用端面圆跳动控制端面全跳动
4.3径向圆跳动与斜向圆跳动 对于圆锥表面和对称回转轴线的成形 表面一般应标注斜向圆跳动。只有当锥 面锥角较小时(如a≤10°)才可标注径向 圆跳动代替斜向圆跳动，以便于检测。 如图13所示，设径向圆跳动误差为H，斜 图10 径向圆跳动与径向全跳动 向圆跳动误差为h，则：h＝Hcosa。 径向圆跳动的公差带是垂直于基准 轴线的任意的测量平面内半径差为公差 值t，且圆心在基准轴线上的两个同心圆 之间的区域(见图10a)，其公差带限制在 两坐标(平面坐标)范围内。 径向全跳动的公差带是半径为公差值t， 图13 斜向圆跳动 且与基准轴线同轴的两圆柱面之间的区 域(见图10b)，其公差带限制在三坐标(空 间坐标)范围内。
图5 形状公差与位置公差同 时标注
3.定向位置公差与定位位置公差
定向公差与定位公差的关系如 同位置公差与形状公差关系一样， 通常定位公差可以控制定向要求， 因为被测实际要素在定位公差带内 不仅其位置公差变化(平移)受到控 制，同时方向变化(角位移)亦受到 控制。 3.1同轴度、平行度 如图6中两孔轴线同轴度公差 完全可以控制两轴线的平行度要求， 因其控制了被测轴线对基准的平移、 倾斜或弯曲，所以不必再标注两孔 轴线平行度。

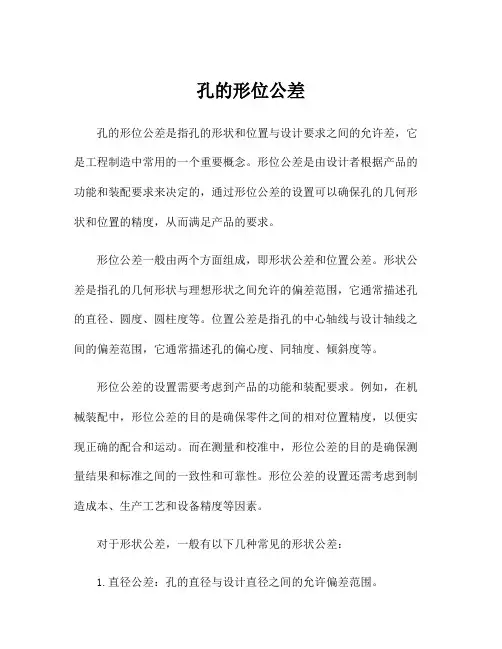

孔的形位公差孔的形位公差是指孔的形状和位置与设计要求之间的允许差，它是工程制造中常用的一个重要概念。

形位公差是由设计者根据产品的功能和装配要求来决定的，通过形位公差的设置可以确保孔的几何形状和位置的精度，从而满足产品的要求。

形位公差一般由两个方面组成，即形状公差和位置公差。

形状公差是指孔的几何形状与理想形状之间允许的偏差范围，它通常描述孔的直径、圆度、圆柱度等。

位置公差是指孔的中心轴线与设计轴线之间的偏差范围，它通常描述孔的偏心度、同轴度、倾斜度等。

形位公差的设置需要考虑到产品的功能和装配要求。

例如，在机械装配中，形位公差的目的是确保零件之间的相对位置精度，以便实现正确的配合和运动。

而在测量和校准中，形位公差的目的是确保测量结果和标准之间的一致性和可靠性。

形位公差的设置还需考虑到制造成本、生产工艺和设备精度等因素。

对于形状公差，一般有以下几种常见的形状公差：1.直径公差：孔的直径与设计直径之间的允许偏差范围。

2.圆度公差：孔的轮廓形状与圆度要求之间的偏差范围。

3.圆柱度公差：孔的轴线与圆柱体之间的偏差范围。

4.分度公差：孔的等分角度与设计等分角度之间的偏差范围。

对于位置公差，一般有以下几种常见的位置公差：1.偏心度公差：孔的中心与设计中心之间的偏离范围。

2.同轴度公差：孔的中心轴线与设计中心轴线之间的偏差范围。

3.倾斜度公差：孔的中心轴线与设计倾斜轴线之间的偏差范围。

形位公差的表示通常采用国际标准ISO 2768进行规定。

ISO 2768标准将形位公差分为三个等级：IT13、IT14和IT15，数值越小表示公差范围越小，精度越高。

在实际制造过程中，通过选用适当的加工工艺、精密装备和精确测量方法等，可以控制和保证形位公差的要求。

同时，也需要加强质量管理和产品验收的过程，确保产品的质量。

孔的形位公差不仅对加工质量和装配质量有着重要影响，还对产品的可靠性和性能有着重要作用。

因此，在工程制造中，正确理解和应用形位公差是十分重要的。

[精华]形位公差定义形状位置公差零件在加工过程中，由于机床,夹具,刀具系统存在几何误差，以及加工中出现受力变形、热变形、振动和磨损等影响，使被加工零件的几何要素不可避免地产生误差。

这些误差包括尺寸偏差、形状误差(包括宏观几何误差、波度和表面粗糙度)及位置误差。

1.形状公差形状公差是指单一实际要素的形状所允许的变动全量。

形状公差用形状公差带表达。

形状公差带包括公差带形状、方向、位置和大小等四要素。

形状公差项目有:直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度等6项。

2.位置公差位置公差是指关联实际要素的位置对基准所允许的变动全量。

2.1.定向公差定向公差是指关联实际要素对基准在方向上允许的变动全量。

这类公差包括平行度、垂直度、倾斜度3项。

2.2.定位公差定位公差是关联实际要素对基准在位置上允许的变动全量。

这类公差包括同轴度、对称度、位置度3项。

2.3.跳动公差跳动公差是以特定的检测方式为依据而给定的公差项目。

跳动公差可分为圆跳动与全跳动。

零件的形位公差共14项，其中形状公差6个，位置公差8个，列于下表。

分类项目符号简要描述直线度是表示零件上的直线要素实际形状保持理想直线的状况。

也就是通常所说的平直程度。

直线度直线度公差是实际线对理想直线所允许的最大变动量。

也就是在图样上所给定的，用以限制实际线加工误差所允许的变动范围。

平面度是表示零件的平面要素实际形状，保持理想平面的状况。

也就是通常所说的平整程度。

平面度平面度公差是实际表面对平面所允许的最大变动量。

也就是在图样上给定的，用以限制实际表面加工误差所允许的变动范围。

圆度是表示零件上圆的要素实际形状，与其中心保持等距的情况。

即通常所说的圆整程度。

圆度圆度公差是在同一截面上，实际圆对理想圆所允许的最大变动量。

也就是形状图样上给定的，用以限制实际圆的加工误差所允许的变动范围。

公差圆柱度是表示零件上圆柱面外形轮廓上的各点，对其轴线保持等距状况。

圆柱度公差是实际圆柱面对理想圆柱面所允许的最大变动量。

形位公差的定义和符号加工后的零件不仅有尺寸误差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状误差，而相互位置的差异就是位置误差，统称为形位误差。

xingweigongcha形位公差toleranceofformａndposition包括形状公差和位置公差。

任何零件都是由点、线、面构成的，这些点、线、面称为要素。

机械加工后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。

这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。

20世纪50年代前后，工业化国家就有形位公差标准。

国际标准化组织（ISO）于1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法。

中国于1980年颁布形状和位置公差标准，其中包括检测规定。

形状公差和位置公差简称为形位公差（1）形状公差：构成零件的几何特征的点，线，面要素之间的实际形状相对与理想形状的允许变动量。

给出形状公差要求的要素称为被测要素。

（2）位置公差：零件上的点，线，面要素的实际位置相对与理想位置的允变动量。

用来确定被测要素位置的要素称为基准要素。

形位公差的研究对象是零件的几何要素,它是构成零件几何特征的点,线,面的统称.其分类及含义如下:（1）理想要素和实际要素具有几何学意义的要素称为理想要素.零件上实际存在的要素称为实际要素,通常都以测得要素代替实际要素.（2）被测要素和基准要素在零件设计图样上给出了形状或（和）位置公差的要素称为被测要素.用来确定被测要素的方向或（和）位置的要素,称为基准要素.（3）单一要素和关联要素给出了形状公差的要素称为单一要素.给出了位置公差的要素称为关联要素.（4）轮廓要素和中心要素由一个或几个表面形成的要素,称为轮廓要素.对称轮廓要素的中心点,中心线,中心面或回转表面的轴线,称为中心要素形状公差有直线度,平面度,圆度和圆柱度.其含义和标注如下:1）直线度2）平面度平面度公差带只有一种,即由两个平行平面组成的区域,该区域的宽度即为要求的公差值.3）圆度在圆度公差的标注中,箭头方向应垂直于轴线或指向圆心.4）圆柱度形位公差的标注应注意以下问题:（1）形位公差内容用框格表示,框格内容自左向右第一格总是形位公差项目符号,第二格为公差数值,第三格以后为基准,即使指引线从框格右端引出也是这样.（2）被测要素为中心要素时,箭头必须和有关的尺寸线对齐.只有当被测要素为单段的轴线或各要素的公共轴线,公共中心平面时,箭头可直接指在轴线或中心线,这样标注很简便,但一定要注意该公共轴线中没有包含非被测要素的轴段在内.（3）被测要素为轮廓要素时,箭头指向一般均垂直于该要素.但对圆度公差,箭头方向必须垂直于轴线.（4）当公差带为圆或圆柱体时,在公差数值前需加注符号"Φ",其公差值为圆或圆柱体的直径.这种情况在被测要素为轴线时才有.同轴度的公差带总是一圆柱体,所以公差值前总是加上符号"Φ";轴线对平面的垂直度,轴线的位置度一般也是采用圆柱体公差带,需在公差值前也加上符号"Φ".（5）对一些附加要求,常在公差数值后加注相应的符号,如（+）符号说明被测要素只许呈腰鼓形外凸,（-）说明被测要素只许呈鞍形内凹,（＞）说明误差只许按符号的小端方向逐渐减小.如形位公差要求遵守最大实体要求时,则需加符号○M.在框格的上,下方可用文字作附加的说明.如对被测要素数量的说明,应写在公差框格的上方;属于解释性说明（包括对测量方法的要求）应写在公差框格的下方.例如:在离轴端300mm处;在a,b范围内等.形位公差是为了满足产品功能要求而对工件要素在形状和位置方面所提出的几何精度要求。
