加工后的零件不仅有尺寸公差，构成零件几何特征的点、线、面的实际形状与理想几何体规定的形状不可避免地存在差异，这种形状上的差异就是形状误差，而零件表面的实际位置对其理想位置所允许的变动量，称为位置误差。
形状和位置公差统称为形位公差。
2、形位公差的标注符号无无○无无有或无有或无∥有有有◎有有有有3、形位公差注意事项形位公差带一般解释：某个特性（表面、轴、点、线等）的形位公差是定义为一个区域，这个特性的所有点都包含在这个区域内。
按照该特性的给定公差和它的维数特征，其公差区域是下面中的一个：◆圆内区域◆两同心圆之间的区域◆两平行直线间的区域◆两等距线之间的区域◆两平行平面间的区域◆两等距面间的区域◆圆柱内区域◆两同轴圆柱之间的区域◆平行六面体之间的区域对于位置公差，必须定义一个基准用于决定公差区域的准确位置。
基准是一个理论上确切的几何特性（像轴、平面、直线等），可以基于一个或者几个基准特性。
除非有更加严格的限制，公差特性可以是公差区域内的任意形状、位置和方向等。
公差的数值t用于线性测量时以相同的单位给出。
如果没有特殊说明，作用于被标注公差特性的整个范围。
定义：定义：直线度Straightness 公差带是距离为公差值t 的两平行直线之间的区域。
如在公差值前加注φ，则公差带是直径为t 的圆柱面的区域被测表面的要素，必须位于平行于图样所示投影面且距离为公差值0.1的两平行直线内。
被测圆柱体内的轴线必须位于直径为φ0.08的圆柱面内。
平面度 Flatness 公差带是距离为公差值t 的两平行平面之间的区域。
被测表面必须位于距离为公差值0.08的两平行平面内。
圆度Circularity被测圆柱面任一正截面的圆周必须位于半径差为公差值0.03的两同心圆之间。
被测圆锥面任一正截面上的圆周必须位于半径差为公差值0.1的两同心圆之间。
圆柱度 Cylindricity 公差带是半径差为公差值t 的两同轴圆柱面之间的区域。
形位公差的介绍只要是我们制作的产品，无论用多精密的设备，无论做多大的努力，其尺寸和形状也是无法完全符合理论数值要求的。
那么，做到多少才能与理论形状、位置相近呢？我们把该相近程度用数值来表示，这就是形状公差和位置公差，简称“形位公差”。
形状公差01 直线度直线度，即通常所说的平直程度，表示零件上的直线要素实际形状保持理想直线的状况。
直线度公差是实际线对理想直线所允许的最大变动量。
图样示例1：在给定平面内，公差带必须在距离为0.1mm的两平行直线间的区域。
图样示例2：在公差值前加注记号φ、则公差带必须在直径0.08mm的圆柱面内的区域。
02 平面度平面度，即通常所说的平整程度，表示零件的平面要素实际形状，保持理想平面的状况。
平面度公差是实际表面对理想平面所允许的最大变动量。
图样示例：公差带是位于距离0.08mm的两个平行平面之间的区域。
03 圆度圆度，即通常所说的圆整程度，表示零件上圆的要素实际形状与其中心保持等距的状况。
圆度公差是在同一截面上，实际圆对理想圆所允许的最大变动量。
图样示例：公差带必须在同一正截面上，半径差为公差值0.03mm的两个同心圆之间的区域。
04 圆柱度圆柱度是表示零件上圆柱面外形轮廓上的各点，对其轴线保持等距状况。
圆柱度公差是实际圆柱面对理想圆柱面所允许的最大变动量。
图样示例：公差带是半径差为公差值0.1mm的两个同轴圆柱面之间的区域。
05 线轮廓度线轮廓度是表示在零件的给定平面上，任意形状的曲线，保持其理想形状的状况。
线轮廓度公差是指非圆曲线的实际轮廓线的允许变动量。
图样示例：公差带是由包络一系列直径为公差0.04mm的圆的两包络线之间的区域。
诸圆的圆心位于具有理论正确几何形状的线上。
06 面轮廓度面轮廓度是表示零件上的任意形状的曲面，保持其理想形状的状况。
面轮廓度公差是指非圆曲面的实际轮廓线，对理想轮廓面的允许变动量。
图样示例：公差带是由包络一系列直径为0.02mm的球的两条包络线之间，诸球的中心理论上应位于理论正确几何形状的面上。

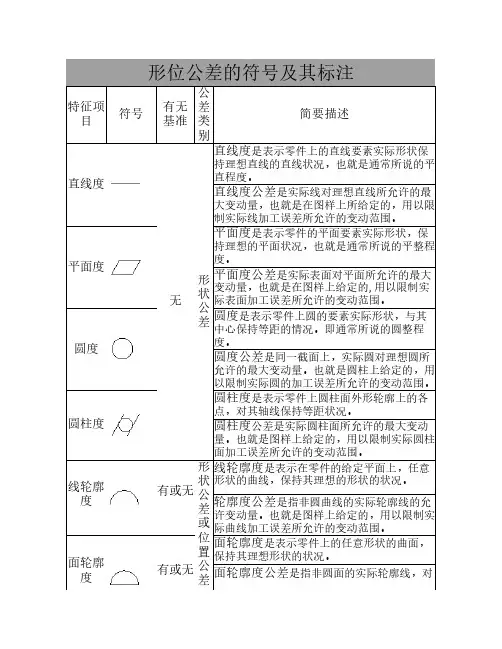

形位公差的符号及其标注特征项目符号有无基准公差类别简要描述直线度无形状公差直线度是表示零件上的直线要素实际形状保持理想直线的直线状况，也就是通常所说的平直程度。
直线度公差是实际线对理想直线所允许的最大变动量，也就是在图样上所给定的，用以限制实际线加工误差所允许的变动范围。
平面度平面度是表示零件的平面要素实际形状，保持理想的平面状况，也就是通常所说的平整程度。
平面度公差是实际表面对平面所允许的最大变动量，也就是在图样上给定的,用以限制实际表面加工误差所允许的变动范围。
圆度圆度是表示零件上圆的要素实际形状，与其中心保持等距的情况。
即通常所说的圆整程度。
圆度公差是同一截面上，实际圆对理想圆所允许的最大变动量。
也就是圆柱上给定的，用以限制实际圆的加工误差所允许的变动范围。
圆柱度圆柱度是表示零件上圆柱面外形轮廓上的各点，对其轴线保持等距状况。
圆柱度公差是实际圆柱面所允许的最大变动量。
也就是图样上给定的，用以限制实际圆柱面加工误差所允许的变动范围。
线轮廓度有或无形状公差或位置公差线轮廓度是表示在零件的给定平面上，任意形状的曲线，保持其理想的形状的状况。
轮廓度公差是指非圆曲线的实际轮廓线的允许变动量。
也就是图样上给定的，用以限制实际曲线加工误差所允许的变动范围。
面轮廓度有或无面轮廓度是表示零件上的任意形状的曲面，保持其理想形状的状况。
面轮廓度公差是指非圆面的实际轮廓线，对理想轮廓面的允许变动量，也就是图样上给定的，用以限制实际曲面加工误差的变动范围。
平行度有定向公差平行度是表示零件上被测实际要素相对于基准保持等距离的状况。
也就是通常所说的保持平行的程度。
平行度公差是：被测要素的实际方向，与基准相平行的理想方向之间所允许的最大变动量。
也就是图样上所给出的，用以限制被测实际要素偏离平行方向所允许的变动范围。
垂直度 有垂直度是表示零件上被测要素下对于基准要素，保持正确的90°夹角状况，也就是通常所说的两要素之间保持正交的程度。
形位公差详解1.直线度直线度，即通常所说的平直程度，表示零件上的直线要素实际形状保持理想直线的状况。
直线度公差是实际线对理想直线所允许的最大变动量。
▲图样示例1：在给定平面内，公差带必须在距离为0.1mm的两平行直线间的区域。
▲图样示例2：如果在公差值前加注记号φ、则公差带必须在直径0.1mm的圆柱面内的区域。
2.平面度平面度，即通常所说的平整程度，表示零件的平面要素实际形状，保持理想平面的状况。
平面度公差是实际表面对理想平面所允许的最大变动量。
▲图样示例：公差带是位于距离0.08mm的两个平行平面之间的区域。
3.圆度圆度，即通常所说的圆整程度，表示零件上圆的要素实际形状与其中心保持等距的状况。
圆度公差是在同一截面上，实际圆对理想圆所允许的最大变动量。
▲图样示例：公差带必须在同一正截面上，半径差为公差值0.03mm的两个同心圆之间的区域。
4.圆柱度圆柱度是表示零件上圆柱面外形轮廓上的各点，对其轴线保持等距状况。
圆柱度公差是实际圆柱面对理想圆柱面所允许的最大变动量。
▲图样示例：公差带是半径差为公差值0.1mm的两个同轴圆柱面之间的区域。
5.线轮廓度线轮廓度是表示在零件的给定平面上，任意形状的曲线，保持其理想形状的状况。
线轮廓度公差是指非圆曲线的实际轮廓线的允许变动量。
▲图样示例：公差带是由包络一系列直径为公差0.04mm的圆的两包络线之间的区域。
诸圆的圆心位于具有理论正确几何形状的线上。
6.面轮廓度面轮廓度是表示零件上的任意形状的曲面，保持其理想形状的状况。
面轮廓度公差是指非圆曲面的实际轮廓线，对理想轮廓面的允许变动量。
▲图样示例：公差带是由包络一系列直径为0.02mm的球的两条包络线之间，诸球的中心理论上应位于理论正确几何形状的面上。
7.平行度平行度，即通常所说的保持平行的程度，表示零件上被测实际要素相对于基准保持等距离的状况。
平行度公差是被测要素的实际方向，与基准相平行的理想方向之间所允许的最大变动量。
形位公差符号大全及解释
一、大圆角：R
R表示表面“大圆角”，即曲率半径大于最小粗糙度的圆角半径，表示加工表面的圆
角的最大半径。
三、椭圆：A
A表示“椭圆”，即a>b，表示椭圆曲率半径的上限和下限值。
五、普通公差：+/-
“+/-”表示普通公差，通常用于表示加工工件的一般尺寸公差。
六、深度公差：h
“h”表示深度公差,表示形位加工工件的深度公差和深度最大值，一般用于表示开槽、镗孔的深度。
七、直线偏差：T
T表示“直线偏差”，主要用于表示工件的某部分的直线，要求工件的某部分必须保
持端面直线，此类型的形位公差符号。
八、轴向偏差：K
K表示“轴向偏差”，也称“轴向公差”，主要用于表示轴心与孔轴之间的间隙，或
用于表示圆形表面之间5轴心向偏差。
九、端面偏差：S
S表示“端面偏差”，主要用于表示两个底面之间的间隙和端面的垂直度，是端面加
工的关键表示参数。
十、粗糙度：Ra
Ra表示“粗糙度”，即表面的表面粗糙度，是用于表示加工表面平滑程度的参数，Ra 越小，表面越平整光滑，加工品质就越高。
十一、对角线大小：D
D也可以表示对角线大小，表示物体表角线的大小公差，在一些特殊部件的加工上也有很多应用。
十二、棱口大小：V
V表示“棱口大小”，也称“棱口公差”，棱口大小就是一个特殊部件的棱口两条棱角，在实有部件上应当保持规定的棱角和棱口的大小，以确保部件的完整性和单元的连接力，合格的棱角也能降低活动部件的摩擦力等。
形位公差基础知识分析形位公差是工程制图中常用的一种公差，用于描述零件的几何特性和尺寸间的变化范围。
它是根据零件的设计要求和功能需求，确定合理的容许范围，以确保零件的可交换性和组装性。
形位公差包括位置公差、平行度、垂直度、倾斜度、圆度、直线度等。
这些公差用于描述零件的几何特性和位置关系，确保零件在装配时能够正确地定位和运动。
位置公差是形位公差中最常用的一种，用于描述零件在空间中的位置关系。
它由两个数值表示，一个是位置公差值，表示偏离理论位置的距离；另一个是位置公差的直径符号，表示该位置公差是相对于基准尺寸的位置误差。
平行度和垂直度用于描述零件的平行和垂直关系。
平行度用于描述两个平面之间的平行关系，垂直度用于描述两个平面之间的垂直关系。
这两者都是通过测量两个表面相对于一个参考平面的夹角来确定的。
倾斜度用于描述零件的倾斜关系。
它是通过测量零件的倾斜角度来确定的。
倾斜度常用于轴承、连杆等需要满足一定倾斜角度要求的零件。
圆度和直线度用于描述零件的圆形和直线形状的偏差。
圆度是指圆形表面与其投影圆之间的最大偏差距离，直线度是指直线与其理论位置之间的最大偏差距离。
这两者都是通过测量零件的表面形态误差来确定的。
形位公差的基本原则是在保证功能需求的前提下，尽量减小公差带来的成本和制造难度。
因此，在实际应用中，需要根据零件的设计要求和使用环境，合理选择形位公差的数值和类型。
总之，形位公差是工程制图中常用的一种公差，用于描述零件的几何特性和位置关系。
它包括位置公差、平行度、垂直度、倾斜度、圆度和直线度等。
形位公差的选择需要考虑零件的功能需求和制造成本，在保证可交换性和组装性的前提下，尽量减小公差带来的制造难度和成本。
William Liu Nov.2005形位公差概述1、定义形位公差：是表示零件的形状和其相互间位置的精度要求。
2、形状和位置公差的分类形位公差：☹形状公差：A：直线度；B：平面度；C：圆度；D：圆柱度；E：线轮廓度；F：面轮廓度。
☹位置公差：A：定向公差：a:平行度；b:垂直度c:倾斜度。
B：定位公差：a:同轴度；b:位置度；c:对称度。
C：跳动：a:圆跳动；b:全跳动。
1形狀公差•形状公差的特点：可将其分成两组•1、直线度、平面度、园度、圆柱度：•特点：都是单一要素；没有基准；公差带位置是浮动的；•公差带方向为形位误差安最小区域法所形成的•方向一致。
•2、线轮廓度、面轮廓度：•特点：•1)、当线、面轮廓度是用来控制形状时，它是单一要素，•没有基准，公差带位置是浮动的。
•2)、当线、面轮廓度是用来控制形状和位置时，它是关•联要素，有基准，公差带位置是固定的。
•3)、当线轮廓度是封闭形状时，它是单一要素，没有基准•，公差带位置是固定的。
直線度公差1、定义：直线度是用来限制被测实际直线形状误差的一项指标。
2、平面上的直线度公差带是夹在距离为公差值的两条理想的平行线之间的区域。
0.01f＝0.01空間直線度公差3、空间的直线度公差带：是直径为公差值Ф0.04mm的圆柱面内区域。
Ø0.04Ø0.04平面差公差1、定义：平面度是用来限制实际平面形状误差的一项指标。
0.012、平面度公差带：是距离为公差值0.01mm的两平行平面间的区域。
圓度公差0.05f ＝0.052、公差带是半径差为公差值0.05mm 的两同心园之间区域。
1、定义：圓度是限制回转体的正截面或过球心的任意截面轮廓圓形状误差的一项指标。
圓柱度公差1、定义：圆柱度是综合限制圆柱体正截面和纵截面的圆柱形状误差的一项指标。
0.052、圆柱度公差带：是半径差为公差值0.05mm 的两同轴圆柱面之间区域。
1、定义：是限制平面曲线形状误差的一项指标。
