第一章参考答案1-1： 解：(a):N 1=0,N 2=N 3=P (b):N 1=N 2=2kN (c):N 1=P,N 2=2P,N 3= -P (d):N 1=-2P,N 2=P (e):N 1= -50N,N 2= -90N (f):N 1=0.896P,N 2=-0.732P 注（轴向拉伸为正，压缩为负）1-2： 解： σ1= 2118504P kN S d π==35.3Mpa σ2=2228504P kNS d π==30.4MPa∴σmax =35.3Mpa 1-3：解：下端螺孔截面：σ1=19020.065*0.045P S ==15.4Mpa上端单螺孔截面：σ2=2PS =8.72MPa上端双螺孔截面：σ3= 3PS =9.15Mpa∴σmax =15.4Mpa 1-4：解： 受力分析得： F 1*sin15=F 2*sin45 F 1*cos15=P+F 2*sin45∴σAB = 11F S =-47.7MPa σBC =22F S =103.5 MPa1-5：解: F=6PS 1=h*t=40*4.5=180mm 2S2=(H-d)*t=(65-30)*4.5=157.5mm 2∴σmax=2FS =38.1MPa1-6:解: (1)σAC =-20MPa,σCD =0,σDB =-20MPa;△ l AC =NL EA =AC LEA σ=-0.01mm△ l CD =CD LEA σ=0△ L DB =DB LEA σ=-0.01mm (2) ∴AB l ∆=-0.02mm 1-7:解:AC AC AC LNL EA EA σε===1.59*104, CB CB CB LNL EA EA σε===6.36*1041-8:解: 1-9：解： 1-10：解：[][]max 59.5MPa σσ=<1-11：解：（1）当45oα=，[]11.2σσ=>强度不够（2）当60oα=，[]9.17σσ=< 强度够1-12：解：1-13：解：[]max 200213MPa MPa σ=< 1-14：解： 1.78, 1.26d cm d cm==拉杆链环1-15 解：22BC F Q ==70.7 kN查表得： 45*45*3 1-16解：(1)[]2401601.5ssn σσ===MPa(2)1-17 解：（1）'61544014.521542390F n F ===≈1-18 解：P=119kN 1-19 解：所以最大载荷 84kN 1-20 解： P=33.3 kN 1-21 解： 1-22 解： 1-23 解：第二章习题2-1 一螺栓连接如图所示，已知P=200 kN ， =2 cm ，螺栓材料的许用切应力[τ]=80Mpa ，试求螺栓的直径。
第二章平面基本力系答案一、填空题(将正确答案填写在横线上)1.平面力系分为平面汇交力系、平面平行力系和平面一般力系。
2.共线力系是平面汇交力系的特例。
3.作用于物体上的各力作用线都在同一平面内 ,而且都汇交于一点的力系,称为平面汇交力系。
4.若力FR对某刚体的作用效果与一个力系的对该刚体的作用效果相同,则称FR为该力系的合力,力系中的每个力都是FR的分力。
5.在力的投影中,若力平行于x轴,则F X＝ F或-F ;若力平行于Y轴,则Fy＝F或-F :若力垂直于x轴,则Fx=0;若力垂直于Y轴,则Fy＝ 0 。
6.合力在任意坐标轴上的投影，等于各分力在同一轴上投影的代数和。
7.平面汇交力系平衡的解析条件为：力系中所有力在任意两坐标轴上投影的代数和均为零。
其表达式为∑Fx＝0 和∑Fy＝0 ，此表达式有称为平面汇交力系的平均方程。
8.利用平面汇交力系平衡方程式解题的步骤是：（1）选定研究对象，并画出受力图。
（2）选定适当的坐标轴，画在受力图上；并作出各个力的投影。
（3）列平衡方程，求解未知量。
9.平面汇交力系的两个平衡方程式可解两个未知量。
若求得未知力为负值，表示该力的实际指向与受力图所示方向相反。
10.在符合三力平衡条件的平衡刚体上，三力一定构成平面汇交力系。
11.用力拧紧螺丝母，其拎紧的程度不仅与力的大小有关，而且与螺丝母中心到力的作用线的距离有关。
12.力矩的大小等于力和力臂的乘积，通常规定力使物体绕矩心逆时针转动时力矩为正，反之为负。
力矩以符号Mo(F) 表示，O点称为距心，力矩的单位是N.M 。
13.由合力矩定力可知，平面汇交力系的合力对平面内任一点的力矩，等于力系中的各分力对于同一点力矩的代数和。
14.绕定点转动物体的平衡条件是：各力对转动中心O点的矩的代数和等于零。
用公式表示为∑Mo(Fi) ＝0 。
15.大小相等、方向相反、作用线平行的二力组成的力系，称为力偶。
力偶中二力之间的距离称为力偶臂。

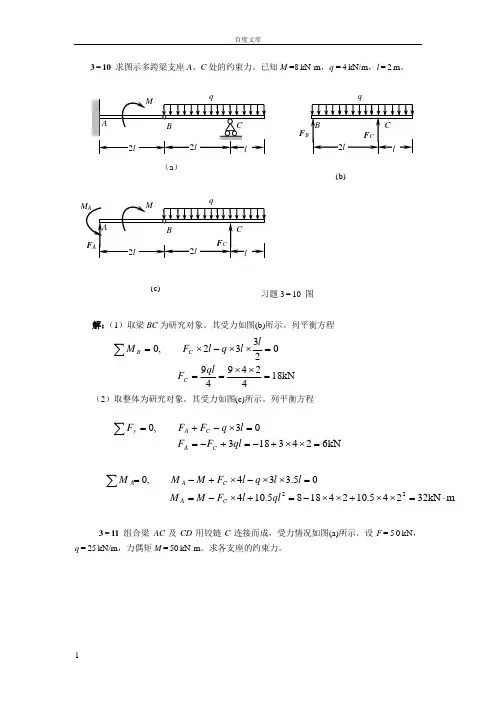

【最新整理，下载后即可编辑】4-19 起重构架如题4-19图所示，尺寸单位为mm 。
滑轮直径d =200mm ，钢丝绳的倾斜部分平行于杆BE 。
吊起的载荷W =10 kN、B 的约束力。
解：(1)平面任意力系)；(2) 选坐标系Bxy ，列出平衡方程；()0: 6001200020 kNBAx Ax MF F W F =⨯-⨯==∑0: 020 kNxAx Bx Bx FF F F =-+==∑0: 0yAy By FF F W =-+-=∑(3) 研究A CD 杆，受力分析，画出受力图(平面任意力系)；(4) 选D 点为矩心，列出平衡方程；WW Dx()0: 80010001.25 kNDAy C Ay MF F F F =⨯-⨯==∑(5) 将F Ay 代入到前面的平衡方程；11.25 kN By Ay F F W =+=约束力的方向如图所示。
4-20 AB 、AC 、DE 三杆连接如题4-20图所示。
DE 杆上有一插销F 套在AC 杆的导槽内。
求在水平杆DE 的E 端有一铅垂力F 作用时，ABDB ，DF =FE ，BC =DE ，解：(1) 整体受力分析，根据三力平衡汇交定理，可知B 点的约束力一定沿着BC 方向；(2) 研究DFE 杆，受力分析，画出受力图(平面任意力系)；(3) 分别选F 点和B 点为矩心，列出平衡方程；()0: 0 FDy Dy M F F EF F DE F F=-⨯+⨯==∑ ()0: 02BDx Dx MF F ED F DB F F=-⨯+⨯==∑(4) 研究ADB 杆，受力分析，画出受力图(平面任意力系)；(5) 选坐标系Axy ，列出平衡方程；'()0: 0ADx B B MF F AD F AB F F=⨯-⨯==∑'0: 0xAx B Dx Ax FF F F F F=--+==∑'0: 0yAy Dy Ay FF F F F=-+==∑约束力的方向如图所示。
