简易交通灯控制程序流程图

目录项目1 十字路口交通灯的控制 (02)1.1 设计要求 (02)1.2 I/O分配 (03)1.3 PLC程序设计（流程图和程序） (03)1.4 系统接线示意图 (07)1.5 系统设计、调试所遇难点及解决方案 (08)总结 (08)1 十字路口交通灯的控制1.1设计要求十字路口交通灯的控制系统状态如图1－1所示。

信号灯受一个启动按钮控制，当启动按钮SB0接通时，信号灯系统开始工作，且先南北红灯亮，东西绿灯亮。

当按下停止按钮SB1时，所有信号灯都熄灭。

南北红灯维持30秒，在南北红灯亮的同时，东西绿灯也亮，并维持25秒。

到25秒时，东西绿灯闪亮，闪亮3秒后熄灭。

在东西绿灯熄灭时，东西黄灯亮，并维持2秒。

到2秒时，东西黄灯熄灭，东西红灯亮，同时，南北红灯熄灭，绿灯亮。

东西红灯亮维持25秒。

南北绿灯亮维持20秒，然后闪亮3秒后熄灭。

同时南北黄灯亮，维持2秒后熄灭，这时南北红灯亮，东西绿灯亮。

周而复始。

图1－1 交通灯控制状态图1.2I/O分配表1－1 交通灯控制I/O分配表1.3 PLC程序设计1.3.1：根据设计要求的需要，设计思路见如下流程图图1－2 交通灯控制流程图1.3.2 根据设计要求，梯形图如下：图1—3 交通灯控制梯形图1.3.3：根据设计要求，程序语句表如下图：图1-4 交通灯控制梯形图1.4 交通灯系统接线示意图图1-5 交通灯控制系统接线图1.5 系统设计、调试所遇难点及解决方案1.5.1 系统设计、调试所遇难点（1）运行时，按下启动按钮SB0(SD),无法点亮南北红灯Y004和东西绿灯Y00O。

（2）系统设计、调试时，按下启动按钮X000，东西黄灯Y001和南北黄灯Y004同时点亮。

1.5.2 问题的分析与解决方案（1）三菱的PLC的外部接线是每4个输出端接一个公共端子（COM1），当时我们误以为6个输出端才接一个公共端子（COM1），所以按下启动按钮，南北红灯和东西绿灯无法点亮。

8255A控制交通灯完整实验二○一一～二○一二学年第二学期信息科学与工程学院课程设计报告书课程名称：微机原理课程设计班级：电子信息工程2009级 6 班学号：200904135150姓名：张强指导教师：徐守明二○一二年二月二十日8255A控制交通灯实验一、实验流程图如下：1、主程序流程图2、中断服务程序（以外部中断0为例）1、2、的设计延时程序，需要知道时钟周期，状态周期，机器周期的概念以及循环程序设计的基本思路。

3、8255A编程，实验中应该先写控制字后写方式字。

这里需要指出的是，硬件连线时一定要严格按照8255A的控制字连线，也就是地址分配问题。

AT89S52的P2口在实验中做地址线，充当地址高8位，P0口既做地址线也做数据线，做地址线时充当地址低8位。

4、8255A选择A口时，不能直接把A0，A1接地，而应该用地址赋值语句给A0，A1赋值，使其同时为低电平，选中A口。

四、实验程序如下：;*********8255PA口的次低三位是南北路口。

次高三位是东西路口*********ORG 0000HLJMP STARTORG 0003H ;外部中断0的中断程序入口地址LJMP KEY1 ;转外部中断0中断服务程序ORG 0013H ;外部中断1的中断程序入口地址LJMP KEY2 ;转外部中断1中断服务程序START:SETB IT0 ;INTO为边沿触发SETB IT1SETB EX0 ;启动T0SETB EX1SETB EA ;开总中断MOV DPTR,#03FFHMOV A,#80HMOVX @DPTR,AS1: MOV A,#10111101BM OV DPTR,#00FFHM OVX @DPTR,A ;第一种状态：东西红灯亮，南北绿灯亮C ALL DELAY5S ;5秒延时西红灯亮，南北黄灯亮M OV DPTR,#00FFHM OVX @DPTR,AC ALL DELAY1S ; 0.2秒延时M OV A,#10111111B ;东西红灯亮，南北黄灯灭，黄灯第一次闪烁M OV DPTR,#00FFHMOVX @DPTR,ACALL DELAY1SMOV A,#10111011B ;第二种状态：东西红灯亮，南北黄灯亮M OV DPTR,#00FFHM OVX @DPTR,AC ALL DELAY1SM OV A,#10111111B ;东西红灯亮，南北黄灯灭，黄灯第二次闪烁M OV DPTR,#00FFHMOVX @DPTR,ACALL DELAY1S红灯亮，南北黄灯亮M OV DPTR,#00FFHM OVX @DPTR,AC ALL DELAY1SM OV A,#10111111B ;东西红灯亮，南北黄灯灭，黄灯第次闪烁M OV DPTR,#00FFHMOVX @DPTR,ACALL DELAY1SS3: MOV A,#11100111B ;第三种状态：东西绿灯亮，南北红灯亮MOV DPTR,#00FFHMOVX @DPTR,ACALL DELAY5SS4: MOV A,#11010111B ;第四种状态：东西黄灯亮，南北红灯亮MOV DPTR,#00FFHMOVX @DPTR,ACALL DELAY1SMOV A,#11110111B ;东西黄灯灭，南北红灯亮，第一次闪烁MOV DPTR,#00FFHMOVX @DPTR,ACALL DELAY1SMOV A,#11010111B ;第四种状态：东西黄灯亮，南北红灯亮MOV DPTR,#00FFHMOVX @DPTR,ACALL DELAY1SMOV A,#11110111B ;东西黄灯灭，南北红灯亮，第二次闪烁MOV DPTR,#00FFHMOVX @DPTR,ACALL DELAY1SMOV A,#11010111B ;第四种状态：东西黄灯亮，南北红灯亮MOV DPTR,#00FFHMOVX @DPTR,ACALL DELAY1SMOV A,#11110111B ;东西黄灯灭，南北红灯亮，第三次闪烁MOV DPTR,#00FFHMOVX @DPTR,ACALL DELAY1SAJMP S1 ;跳转到状态S1状态，循环DELAY5S: ;延时5秒MOV R7,#100L0: MOV R6,#100L1: MOV R5,#248L2: DJNZ R5,L2DJNZ R6,L1D JNZ R7,L0RETDELAY1S: ;延时0.5秒MOV R4,#200L3: MOV R3,#248L4: DJNZ R3,L4D JNZ R4,L3R ET;*****************紧急处理1:东西红灯亮，南北绿灯亮***************************** KEY1:PUSH PSWMOV A,#10111101B ;紧急处理1:东西红灯亮，南北绿灯亮MOV DPTR,#00FFHMOVX @DPTR,AMOV R7,#100 ;延时5S LCALL L0;POP PSW ;注意这里不能把POP弹出堆栈段，弹出就不对RETI ;返回中断位置执行下一条指令;*****************紧急处理2:东西红灯亮，南北绿灯亮**************************** KEY2:PUSH PSWMOV A,#11100111B ;紧急处理2:东西红灯亮，南北绿灯亮MOV DPTR,#00FFHMOVX @DPTR,AMOV R7,#100 ;延时5SLCALL L0;POP PSWRETI ;返回中断位置执行下一条指令END。

18:07:15
交通信号灯的控制
3、状态流程图（用GX-Developer编程软件SFC编写的
SFC内置梯形图块—续7）
安徽蚌埠机电技师学院
18:07:15
交通信号灯的控制
3、状态流程图（用GX-Developer编程软件SFC编写的
SFC内置梯形图块—续8）
安徽蚌埠机电技师学院
18:07:15
交通信号灯的控制
一、实例一 用PLC控制交通信号灯（基本程序）
本例用三菱的GP软件编程
某十字路口，交通信号灯分别有东西方向的红灯、 绿灯、黄灯和南北方向的红灯、绿灯、黄灯。
用二个自复位式按钮控制，一个启动按钮，一个停止按 钮。
1、 具体控制要求如下： （参见后附的时序图）
（1）接通电源后进入初态，此时东西和南北的黄灯同 时以亮0.5秒灭0.5秒的规律连续闪烁。
可编程序控制技术及 应用
吕芝山
安徽蚌埠机电技师学院
电气工程系
课题五 交通信号灯的控制
一、用PLC控制交通信号灯（基本程序） 二、用PLC控制交通信号灯（较多控制要求） 三、相关知识（顺序控制及设计方法）
安徽蚌埠机电技师学院
电气工程系
18:07:15
交通信号灯的控制
一、实例:
安徽蚌埠机电技师学院
18:07:15
1)在23点至5点的夜间时间段，则两个方向的黄灯 同时按亮0.5秒，灭0.5秒的规律连续闪烁。
2)在23点至5点的白天时间段，各信号灯自动地按例 一中的时序图周而复始的工作。（本例将东西红灯改为亮 20秒，南北红灯改为亮25秒）
（ 3）运行中任何时刻，都可以从手动转换为自动，也 可以从自动转换为手动。
15S 闪3次 次 2S

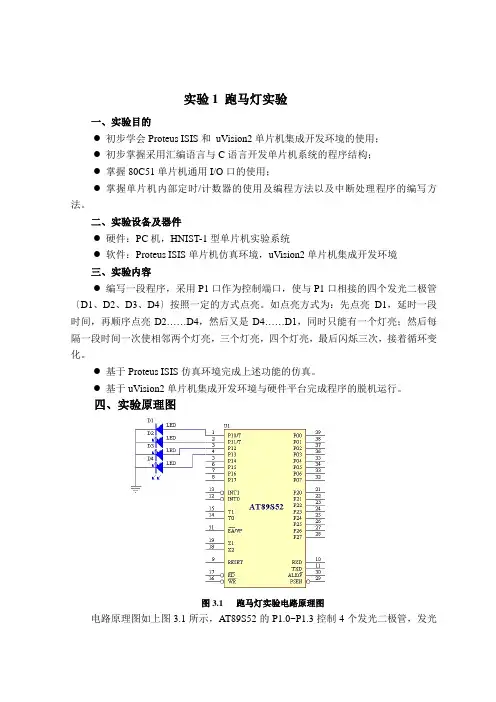

实验1 跑马灯实验一、实验目的●初步学会Proteus ISIS和uVision2单片机集成开发环境的使用；●初步掌握采用汇编语言与C语言开发单片机系统的程序结构；●掌握80C51单片机通用I/O口的使用；●掌握单片机内部定时/计数器的使用及编程方法以及中断处理程序的编写方法。

二、实验设备及器件●硬件：PC机，HNIST-1型单片机实验系统●软件：Proteus ISIS单片机仿真环境，uVision2单片机集成开发环境三、实验内容●编写一段程序，采用P1口作为控制端口，使与P1口相接的四个发光二极管〔D1、D2、D3、D4〕按照一定的方式点亮。

如点亮方式为：先点亮D1，延时一段时间，再顺序点亮D2……D4，然后又是D4……D1，同时只能有一个灯亮；然后每隔一段时间一次使相邻两个灯亮，三个灯亮，四个灯亮，最后闪烁三次，接着循环变化。

●基于Proteus ISIS仿真环境完成上述功能的仿真。

●基于uVision2单片机集成开发环境与硬件平台完成程序的脱机运行。

四、实验原理图图3.1 跑马灯实验电路原理图电路原理图如上图3.1所示，AT89S52的P1.0~P1.3控制4个发光二极管，发光二极管按照一定次序发光，相邻发光二极管的发光时间间隔可以通过定时器控制，还可以通过软件延时实现。

五、软件流程图与参考程序●主程序流程图如下：●参考程序#include<reg52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intuchar aa，num，speed，flag;uchar code table[]={0x0e，0x0d，0x0b，0x07};uchar code table1[]={0x0a，0x05，0x09，0x06};uchar codetable2[]={0x0c，0x09，0x03，0x08，0x01，0x0e，0x0c，0x08，0x00};void delay(uint z)//延时函数{uint x;uchar y;for(x=z;x>0;x--)for(y=200;y>0;y--);}void init()//条件初始化函数{ flag=0;speed=10;//控制跑马灯流水速度TMOD=0x01;//中断方式TH0=(65535-50000)/256;TL0=(65536-50000)%256;//初值EA=1;//翻开总中断ET0=1;//翻开外中断0TR0=1;}void main(){init();//调用初始化函数while(1){if(flag){delay(2000);//调用延时函数for(num=0;num<4;num++)//从左至右间隔一个依次闪烁{P1=table[num];delay(2000);}for(num=3;num>0;num--)//从左至右间隔一个依次闪烁{P1=table[num];delay(2000);}for(num=0;num<4;num++)//从左至右间隔两个依次闪烁{P1=table1[num];delay(2000);}for(num=3;num>0;num--)//从左至右间隔两个依次闪烁{P1=table1[num];delay(2000);}for(num=0;num<6;num++)//两个，三个，四个跑马灯依次闪烁{P1=table2[num];delay(2000);}for(num=0;num<5;num++)//闪烁5次{P1=0xff;//全暗delay(2000);P1=0X00;//全亮delay(2000);}speed=speed-3;//变速if(speed==4){speed=10;}}}}void timer0() interrupt 1//中断函数{TH0=(65535-50000)/256;TL0=(65536-50000)%256;aa++;if(aa==speed){aa=0;flag=1;}}六、实验思考题●请用汇编指令完本钱实验内容，深刻理解汇编语言程序设计结构。
