广播电视台如何实现现场直播随着广播电视事业的不断的发展，简单的录播形式已不能满足社会需求，现场直播已逐渐被社会各界所欢迎。
清楚的记得我台第一次实现现场直播的情形，我们将台内现有的标清、模拟的设备混合集成在不同的航空箱内，用租来的车辆拉到现场然后进行互联、调试以“地摊”的形式完成了首次现场直播。
虽然直播的过程还是比较顺利，但也暴露出诸多的弊端，比如车辆的颠簸造成设备的接触不良，通话系统效果太差，标清和模拟设备的混合使用，包括电源等所有的设备都没有备份，导致直播出来的效果不是很理想。
去年为了提升节目质量更好的对各型现场进行录播和直播，同时也是顺应电视行业必将走向高清数字化时代的需要，台领导克服了诸多困难顶着极大的压力，购置了一台6讯道（5+1）高清转播车，去年首次用高清转播车对区两会进行了现场直播，无论是领导还是在家收看直播的百姓对直播的图像质量都非常的满意，信号质量跃升了一个新的台阶。
使我台向高清时代迈出了坚实的一步，也极大的提示了我台的整体形象。
现把高清转播车的整车系统介绍如下：广播电视台转播车，根据设备不同的技术性能特点可分成三个部分：视、音频系统、通话系统及电源系统。
其中，视音频系统是电视现场直播的主要系统，通话系统是电视现场直播的必要工具，电源系统是电视现场直播的保障。
一、视音频系统摄像机拾取现场信号，经过光缆传送到转播车上的CCU（摄像机控制单元）,技术人员通过RCP（连接CCU的控制面板）同时借助于专业的多功能SDI监视器和多功能波形监视器对图像进行黑、白平衡、亮度、对比度、色度、幅度等技术指标进行调整，使图像看起来更通透、更真实、更有层次感，我们以往的调整都是靠人眼来粗略的进行调整。
CCU输出四路高清信号，一路到多功能SDI监视器，一路到技术区的视频高清监视器，一路到ROSS 切换台，一路到ROSS的34*34路的矩阵，车内的矩阵主要在切换台出现故障时作为备份切换和信号调度使用。
切换台和矩阵输出多路信号一路经过画面分割器输送到两块42寸的标准监视器上供给导播切换使用，一路通过高清分配卡分别输入到高清磁带录放机、蓝光盘录放机和硬盘录放机进行信号录制，留作备档素材使用。
1月19日，索尼&福建省广播影视
集团4K超高清转播车启用仪式暨大型
高清纪录片《闽宁纪事2021》启动仪式
在福建省广播影视集团举行。
育赛事及文艺活动，以及马拉松、电竞
松下参与承建的安徽阜阳市广播电视台超高清转播车投入使用
频格式信号接入；车体采用拖挂式双侧
拉箱体结构设计，分为技术区、导演制
作区、音频区、慢动作区、新媒体制作
区等五大功能区，车辆总长达16米。
该
车系统操作直观简易，信号调配灵活，
维护管理方便，同时具备完善的应急方案，
应急操作安全快捷，具备各类型庆典活动、
总台融媒体节目《擎动中国》采用大洋移动云采编
近期，由中央广播电视总台全力打
造的首档顶级融媒体赛车节目《擎动中
国》的第一季线上模拟器赛车总决赛在
澳门落幕。
节目首创“网络端”+“电
视端”双赛场模式，总决赛采用了中科
大洋移动云采编App在手机端实时完
成了整个赛事的视频采集、编辑和新闻
160。
第三阶段的测试单纯针对4K 信号源上变换进行，如图3，IPG 作为SDI 信号和IP 信号互转的门户，还具备3G-12G 信号交叉变换，HDR-SDR 转换，色域转换，代理码流等功能，这些都是系统中不可忽略的方面。
第四阶段的测试引入了8K 图文包装系统，进行字幕、慢动作扫划的测试，如图4，当时字幕机的测试设备只有基于基带输出的8K 字幕机，而在2020年9月，我们陆续对基于ST2110的基带图文包装系统进行了测试。
截至2020年8月，以上四个阶段的测试都顺利完成，8K IP 链路制作流程试通，转播车8K 信号以12G×4 SQD 链路输出，并采用12G×4 SQD 链路在8K 显示终端上呈现或在录制设备中记录。
8K 信号分1
2
3
088
5. HDR-SDR转换测试
4K HDR-SDR的转换设备不断增多，各个主流广电设备厂商都推出了相应产品，针对这些设备的测试没有终点，功能设置、主观评测和客观数据形成了测试的三个参考依据，并且设备有纯基带接口也有IP接口,转播部也在积极配合总台相关部门进行HDR-SDR转换设备的测试工作，这是长期的过程，哪怕一个设备的不同固件升级版本，都需要进行仔细测试。
无论什么样的转换设备，都需要符合总台4K 和HD的制作标准。
6. 系统内基带接口的位置
考虑到8K转播车系统兼容性和实际运行情况，
综上所述，一切讨论、测试、设计都是为了节目制作直播，为了播出安全，为了生产出更完美的画面，更精彩的节目。
5LSM 具有网络管理的功能，它通过QoS 技术保证了IP 视频信号以广播级别的质量在网络中进行传输。
◆主备LSM 交换机：华为S5720-28X，用于连接LSM 服务器、LSM 面板、视频服务器、录制服务器、网关服务器、EVS 等；◆切换台交换机：WS-C2960，用于连接切换台面板和切换台系统控制服务器；◆CCU&RCP 交换机：WS-C2960，用于CCU 和控制面板的连接，所接设备有CCU、MSU、RCP、HDRC；◆控制交换机：WS-C2960，所接设备有TALLY 服务器、系统服务器、周边机箱、视频矩阵、画分、录机、监视器、测试信号发生器、自动倒换器，用于对TALLY 系统、矩阵等设备进行控制和设置；NXLK-IP50Y（IPG板卡）是系统里非常重要的一环，它支持2110-20/30/40标准，信号转换产生的延迟极小，非常适合实时的节目制作。
它不仅可以完成SDI-IP的互转，通过功能扩展后，还可以完成上下变换和SDR/HDR的转换。
10参考文献：[1] Tanenbaum A S, DJ W. 严伟, 潘爱民, 译[M]. 计算机网络. 北京: 清华大学出版社, 2012.[2]计算机网络时间同步技术原理介绍 - CodeInsight - Seg-mentFault 思否[EB/OL]. [2020-06-30]. https:///a/1190000005337116.[3]产品技术-PTP 技术介绍-新华三集团-H3C[EB/OL]. [2020-06-30]. /cn/d_201008/686476_30003_0.htm.[4]谭阳. 4K HDR 制作系统进行HD SDR 制作流程介绍[J]. 现代电视技术, 2020(03): 56–59.可提供4个128通道的Ravenna 端口，兼容AES67和ST2110-30标准，可接收来自CCU 和IPG 的ST2110-30音频流。
电视现场直播技术系统浅谈摘要电视现场直播具有实时快捷、声画兼备、现场感强的特点，越来越受到广大观众的喜爱。
本文结合城市电视台的实际,对直播技术系统的形式、组成和技术特点进行了分析和探讨,并介绍了多年来直播工作中的经验体会，希望能对兄弟台的同行有所帮助。
关键词电视现场直播转播车信号传输随着电视事业的发展，很多城市电视台都拥有了自己的电视转播车。
现场直播缩短了观众与事件发生现场的距离，增加了身临其境的感觉.电视直播需综合运用电视转播车、现场灯光、音响、信号传输等各方面的技术,是对技术人员综合水平的考验，也是一个电视台整体实力的体现。
多年来，扬州台对各类节目和大型活动进行了现场直播，取得了良好的社会效益和经济效益，同时也积累了一定的经验,现把我们运用的技术系统、手段和一些成功经验介绍如下，希望能对兄弟台的同行有所帮助。
一电视现场直播技术系统的几种形式1. 节目安排在台内演播室,但演播室没有固定的导控设备，此时电视转播车起到了一个固定导控室的作用。
这种方式相对比较简单，只需要根据节目的要求处理好PGM、VTR、CATV、监听、通话等信号的走向即可，需要解决的主要是电视转播车和演播室、播出机房之间的通话问题。
2。
节目安排在台外的其他地点（如体育场、大剧院）或是所属郊县。
主要需解决的是信号的回传通道（特别是多级传输）问题。
多级传输的情况有两种,一种是需要将信号送往多个目的地，如扬州台在转播足球比赛时，省台需要与我们同时转播;另一种情况是在郊县转播时，要先用微波将现场信号送至县电视台,再通过光纤传回扬州台的中心机房.3。
转播车与演播室相结合,采用两级切换的方式，将转播车的输出信号作为后方主演播室的一路外来信号,这种方式信号的环节较多,需要解决好信号的衰减、抗干扰和信号之间的同步锁相问题。
必要时要使用帧同步机和视音频隔离变压器等设备。
图1是典型的电视现场直播技术系统图（以视频为例）。
二电视现场直播技术系统的基本组成一场综合性的电视现场直播的技术系统主要由以下几部分组成：转播车系统、信号传输系统、现场灯光音响系统、供电系统。
电视节目制作的几种方式电视节目制作方式实际是从另一个角度来对电视节目制作过程进行描述。
与电视制作手段不同之处是：制作手段是指达到电视广播的目的而采用的总的方法、措施；而制作方式，是指在进行具体形态的电视节目制作时（无论直播还是录播）具体采用的制作方式，着重于所使用的设备系统及有关的软件系统。
这些方式的共同点是必须通过摄像机制作。
一、ENG方式ENG，即“电子新闻采集”（Electronic News Gathering）。
这种方式是使用便携式的摄像、录像设备来采集电视新闻，特点是采用单机单独进行摄录。
20世纪70年代以前，世界上所有的电视台摄制的电视新闻都是用16毫米电影摄影机制作的。
因为那时候的电视摄像机和录像机都是庞大笨重的设备，一般仅安装在演播室机房内或是用转播车改装成录像车，并用专用运载车辆送到体育竞赛场馆、剧场完成实况录像任务，不能适应新闻采访的运动性、灵活性。
因此，当时16毫米的摄影机配备上同步录音设备曾是理想的电视报道工具。
然而，电视电影花费太大，制作工序复杂，需经过洗印、剪辑混录等才能播出，还有胶片洗印工业带来的污染问题。
自从发明了便携式摄录设备，立即被广泛运用于电视新闻采集中来，而且也为拍摄电视纪录片、文艺专题片、电视剧等需要进行后期大量技术和艺术处理的电视节目，一般都采用ENG方式。
它的最大好处，就是拍摄机动、灵活，可以根据需要进行后期编辑制作、处理。
ENG方式大大方便了现场拍摄，它与电缆通信、微波通信、卫星通信技术结合就能实现新闻直播；有的则可在进行简单编辑后，经过电缆、微波或卫星由记者直接进行广播报道，这样就大大提高了电视新闻的时效性。

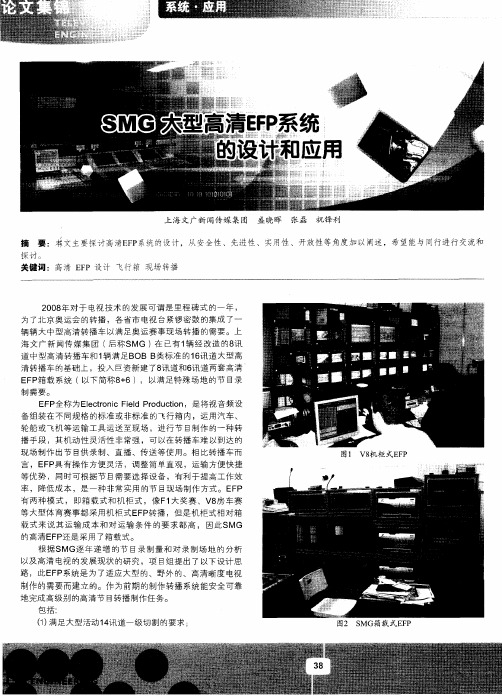

二、EFP方式EFP，即电子现场制作（Electronic Field Production），也可以称电子外景制作，是多机拍摄，即刻编辑的现场节目制作方式，是对一整套适用于在演播室以外的“野外”（准确的说是“台外”）作业的电视设备的统称。
