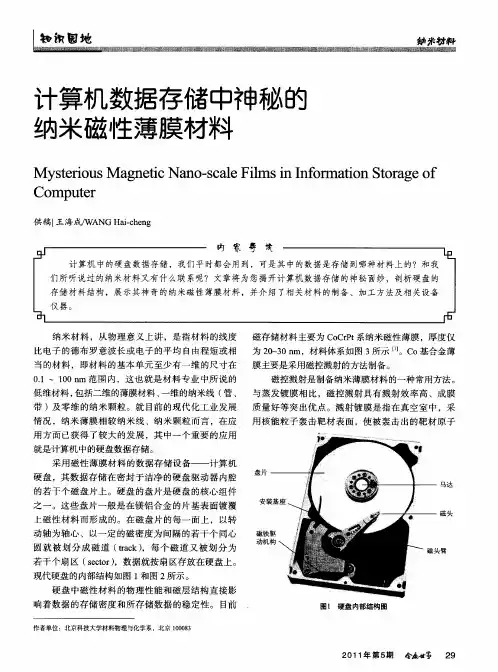

纳米薄膜材料

碳纳米管薄膜碳纳米管薄膜是由碳纳米管组成的一种薄膜材料。

碳纳米管是由碳原子构成的纳米级管状结构，具有优异的力学、电学和热学性能。

碳纳米管薄膜由于其独特的结构和性能，被广泛应用于电子学、光电子学、能源储存和传感器等领域。

碳纳米管薄膜具有优异的力学性能。

碳纳米管的直径非常小，通常在纳米级别，但其强度却非常高，可以承受很大的拉伸力。

这使得碳纳米管薄膜具有良好的韧性和柔韧性，可以在各种复杂的形状和表面上制备成膜。

碳纳米管薄膜的高强度和柔韧性使其具有很大的应用潜力，可以用于制备柔性电子设备和柔性光电器件。

碳纳米管薄膜具有优异的电学性能。

碳纳米管是一种半导体材料，具有特殊的电子输运性质。

碳纳米管薄膜可以用作电极材料或导电薄膜，具有低电阻率和高电流密度的特点。

此外，由于碳纳米管的高载流子迁移率和较低的电子散射率，碳纳米管薄膜还具有优异的导电性能和电子传输性能。

因此，碳纳米管薄膜可以应用于高性能电子器件和集成电路的制备。

碳纳米管薄膜还具有优异的热学性能。

碳纳米管的热导率非常高，远远超过传统的热导材料。

碳纳米管薄膜可以应用于制备高效的热导材料，用于散热和热管理。

此外，碳纳米管薄膜还具有良好的热稳定性和耐高温性能，可以在高温环境下稳定工作。

因此，碳纳米管薄膜在电子器件和光电器件的散热和热管理方面具有广阔的应用前景。

碳纳米管薄膜还可以应用于能源储存领域。

由于碳纳米管具有大比表面积和丰富的孔隙结构，碳纳米管薄膜可以用作电容器、超级电容器和锂离子电池的电极材料。

碳纳米管薄膜的高比表面积可以增加电极材料与电解质的接触面积，提高电极的容量和能量密度。

碳纳米管薄膜还可以应用于传感器领域。

由于碳纳米管的高比表面积和敏感性，碳纳米管薄膜可以用于制备高灵敏度的气体传感器、化学传感器和生物传感器。

碳纳米管薄膜可以通过吸附、吸附剂和电子传输等多种机制来实现对气体、化学物质和生物分子的检测和识别。

碳纳米管薄膜传感器具有高灵敏度、快速响应和良好的选择性，具有广泛的应用前景。

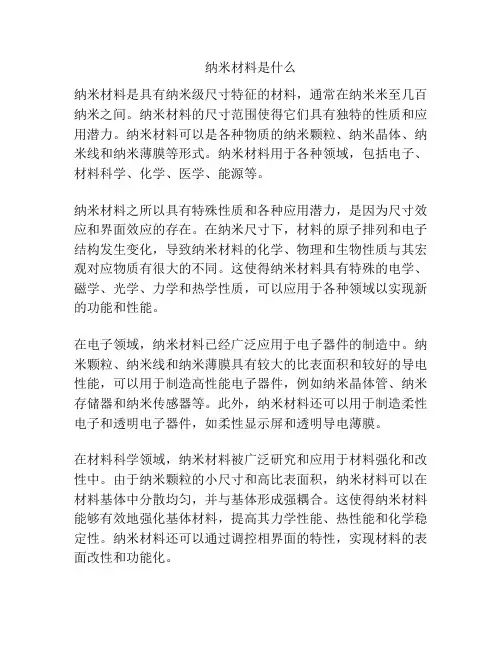

纳米材料是什么纳米材料是具有纳米级尺寸特征的材料，通常在纳米米至几百纳米之间。

纳米材料的尺寸范围使得它们具有独特的性质和应用潜力。

纳米材料可以是各种物质的纳米颗粒、纳米晶体、纳米线和纳米薄膜等形式。

纳米材料用于各种领域，包括电子、材料科学、化学、医学、能源等。

纳米材料之所以具有特殊性质和各种应用潜力，是因为尺寸效应和界面效应的存在。

在纳米尺寸下，材料的原子排列和电子结构发生变化，导致纳米材料的化学、物理和生物性质与其宏观对应物质有很大的不同。

这使得纳米材料具有特殊的电学、磁学、光学、力学和热学性质，可以应用于各种领域以实现新的功能和性能。

在电子领域，纳米材料已经广泛应用于电子器件的制造中。

纳米颗粒、纳米线和纳米薄膜具有较大的比表面积和较好的导电性能，可以用于制造高性能电子器件，例如纳米晶体管、纳米存储器和纳米传感器等。

此外，纳米材料还可以用于制造柔性电子和透明电子器件，如柔性显示屏和透明导电薄膜。

在材料科学领域，纳米材料被广泛研究和应用于材料强化和改性中。

由于纳米颗粒的小尺寸和高比表面积，纳米材料可以在材料基体中分散均匀，并与基体形成强耦合。

这使得纳米材料能够有效地强化基体材料，提高其力学性能、热性能和化学稳定性。

纳米材料还可以通过调控相界面的特性，实现材料的表面改性和功能化。

在化学和医学领域，纳米材料被广泛应用于药物输送、生物传感和生物成像等方面。

纳米材料具有较大的比表面积和较好的化学活性，可以用于吸附和释放药物分子，实现高效的药物输送和释放。

纳米材料还可以用于制造生物传感器和生物成像剂，用于检测生物分子的浓度和位置。

在能源领域，纳米材料被广泛研究和应用于太阳能电池、燃料电池和储能设备等方面。

纳米材料具有较好的导电性、光吸收性和催化性能，可以用于提高能量转换和储存效率。

例如，纳米颗粒和纳米线可以用于制造高效的太阳能电池和燃料电池电极材料，纳米薄膜可以用于制造高容量的锂离子电池。

总之，纳米材料是具有纳米级尺寸特征的材料，具有特殊的性质和各种应用潜力。

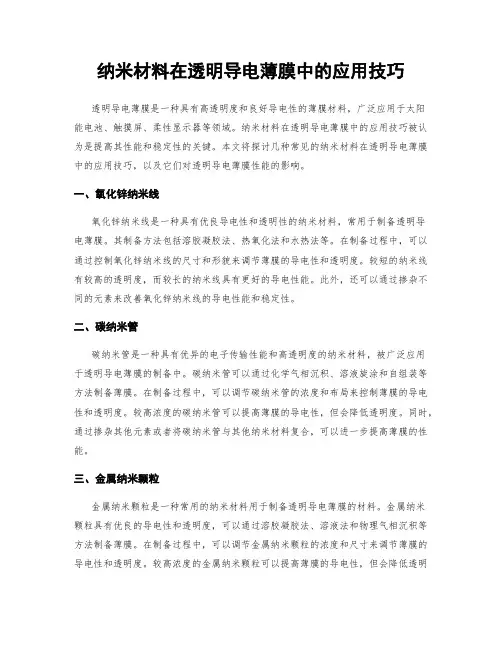

纳米材料在透明导电薄膜中的应用技巧透明导电薄膜是一种具有高透明度和良好导电性的薄膜材料，广泛应用于太阳能电池、触摸屏、柔性显示器等领域。

纳米材料在透明导电薄膜中的应用技巧被认为是提高其性能和稳定性的关键。

本文将探讨几种常见的纳米材料在透明导电薄膜中的应用技巧，以及它们对透明导电薄膜性能的影响。

一、氧化锌纳米线氧化锌纳米线是一种具有优良导电性和透明性的纳米材料，常用于制备透明导电薄膜。

其制备方法包括溶胶凝胶法、热氧化法和水热法等。

在制备过程中，可以通过控制氧化锌纳米线的尺寸和形貌来调节薄膜的导电性和透明度。

较短的纳米线有较高的透明度，而较长的纳米线具有更好的导电性能。

此外，还可以通过掺杂不同的元素来改善氧化锌纳米线的导电性能和稳定性。

二、碳纳米管碳纳米管是一种具有优异的电子传输性能和高透明度的纳米材料，被广泛应用于透明导电薄膜的制备中。

碳纳米管可以通过化学气相沉积、溶液旋涂和自组装等方法制备薄膜。

在制备过程中，可以调节碳纳米管的浓度和布局来控制薄膜的导电性和透明度。

较高浓度的碳纳米管可以提高薄膜的导电性，但会降低透明度。

同时，通过掺杂其他元素或者将碳纳米管与其他纳米材料复合，可以进一步提高薄膜的性能。

三、金属纳米颗粒金属纳米颗粒是一种常用的纳米材料用于制备透明导电薄膜的材料。

金属纳米颗粒具有优良的导电性和透明度，可以通过溶胶凝胶法、溶液法和物理气相沉积等方法制备薄膜。

在制备过程中，可以调节金属纳米颗粒的浓度和尺寸来调节薄膜的导电性和透明度。

较高浓度的金属纳米颗粒可以提高薄膜的导电性，但会降低透明度。

此外，通过合金化、包覆保护或者将金属纳米颗粒与其他纳米材料复合等方法，可以进一步提高薄膜的性能和稳定性。

四、导电聚合物导电聚合物是一类具有导电性和透明性的材料，可以用于制备透明导电薄膜。

导电聚合物可以通过溶液旋涂、电沉积和电子束蒸发等方法制备薄膜。

在制备过程中，可以通过改变聚合物的含量和分子结构来调节薄膜的导电性和透明度。

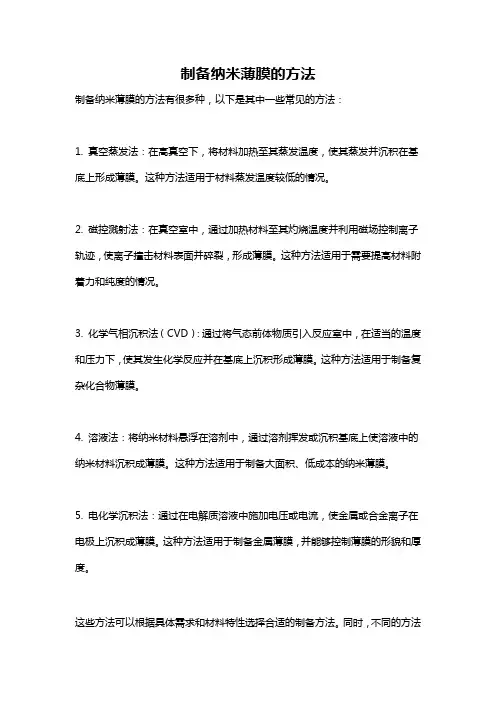

制备纳米薄膜的方法
制备纳米薄膜的方法有很多种，以下是其中一些常见的方法：
1. 真空蒸发法：在高真空下，将材料加热至其蒸发温度，使其蒸发并沉积在基底上形成薄膜。

这种方法适用于材料蒸发温度较低的情况。

2. 磁控溅射法：在真空室中，通过加热材料至其灼烧温度并利用磁场控制离子轨迹，使离子撞击材料表面并碎裂，形成薄膜。

这种方法适用于需要提高材料附着力和纯度的情况。

3. 化学气相沉积法（CVD）：通过将气态前体物质引入反应室中，在适当的温度和压力下，使其发生化学反应并在基底上沉积形成薄膜。

这种方法适用于制备复杂化合物薄膜。

4. 溶液法：将纳米材料悬浮在溶剂中，通过溶剂挥发或沉积基底上使溶液中的纳米材料沉积成薄膜。

这种方法适用于制备大面积、低成本的纳米薄膜。

5. 电化学沉积法：通过在电解质溶液中施加电压或电流，使金属或合金离子在电极上沉积成薄膜。

这种方法适用于制备金属薄膜，并能够控制薄膜的形貌和厚度。

这些方法可以根据具体需求和材料特性选择合适的制备方法。

同时，不同的方法
也有各自的优缺点，需要根据实际情况进行选择。

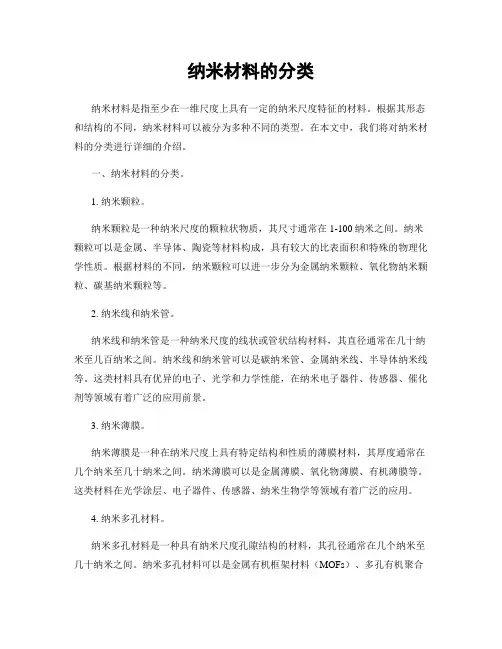

纳米材料的分类纳米材料是指至少在一维尺度上具有一定的纳米尺度特征的材料。

根据其形态和结构的不同，纳米材料可以被分为多种不同的类型。

在本文中，我们将对纳米材料的分类进行详细的介绍。

一、纳米材料的分类。

1. 纳米颗粒。

纳米颗粒是一种纳米尺度的颗粒状物质，其尺寸通常在1-100纳米之间。

纳米颗粒可以是金属、半导体、陶瓷等材料构成，具有较大的比表面积和特殊的物理化学性质。

根据材料的不同，纳米颗粒可以进一步分为金属纳米颗粒、氧化物纳米颗粒、碳基纳米颗粒等。

2. 纳米线和纳米管。

纳米线和纳米管是一种纳米尺度的线状或管状结构材料，其直径通常在几十纳米至几百纳米之间。

纳米线和纳米管可以是碳纳米管、金属纳米线、半导体纳米线等。

这类材料具有优异的电子、光学和力学性能，在纳米电子器件、传感器、催化剂等领域有着广泛的应用前景。

3. 纳米薄膜。

纳米薄膜是一种在纳米尺度上具有特定结构和性质的薄膜材料，其厚度通常在几个纳米至几十纳米之间。

纳米薄膜可以是金属薄膜、氧化物薄膜、有机薄膜等。

这类材料在光学涂层、电子器件、传感器、纳米生物学等领域有着广泛的应用。

4. 纳米多孔材料。

纳米多孔材料是一种具有纳米尺度孔隙结构的材料，其孔径通常在几个纳米至几十纳米之间。

纳米多孔材料可以是金属有机框架材料（MOFs）、多孔有机聚合物（POMs）、纳米孔碳材料等。

这类材料具有大的比表面积和丰富的表面活性位点，具有广泛的应用前景，如气体吸附分离、催化剂、药物输送等领域。

5. 纳米复合材料。

纳米复合材料是一种由纳米尺度的纳米颗粒、纳米线或纳米薄膜与宏观材料基体组成的复合材料。

纳米复合材料具有优异的力学、导热、导电、光学等性能，广泛应用于航空航天、汽车、电子器件、医疗器械等领域。

二、结语。

通过对纳米材料的分类介绍，我们可以清晰地了解到纳米材料的多样性和广泛应用性。

纳米材料的分类不仅有助于我们深入了解纳米材料的特性和性能，也为纳米材料的设计、制备和应用提供了重要的指导和参考。

薄膜材料与技术引言薄膜材料是一种在厚度范围内具有特定性能和结构的材料，它在多个领域中发挥着重要作用。

薄膜技术是制备、改进和应用薄膜材料的一套方法和工艺。

本文将介绍薄膜材料的定义、制备方法、常见应用以及未来的发展趋势。

薄膜材料的定义薄膜材料是在纳米尺度至微米尺度范围内的一种特殊材料，其厚度通常在0.1nm到100μm之间。

相比于传统材料，薄膜材料具有较高的比表面积和特殊的物理、化学性质，使得其在光电、能源、生物医学等领域具有广泛的应用前景。

薄膜材料的制备方法薄膜材料的制备方法多种多样，常见的制备方法包括：1.物理气相沉积（PVD）：通过热蒸发、电子束蒸发、激光蒸发等方法将材料蒸发在基底上，形成薄膜。

2.化学气相沉积（CVD）：将气相前体分子引入反应室中，经过热分解或化学反应，在基底表面生成薄膜。

3.溶液法：将溶解了材料的溶液涂覆在基底上，通过溶剂蒸发或化学反应，将材料转变为薄膜。

常见的溶液法包括旋涂法、浸渍法等。

4.声波法：利用声波的能量使材料溶解或悬浮在溶剂中，然后将溶液通过超声波定向沉积在基底上。

5.离子束辅助沉积（IBAD）：通过将离子束轰击基底表面，促使薄膜材料原子结晶或沉积在基底上。

薄膜材料的应用领域薄膜材料在多个领域中发挥着重要作用，以下是几个常见的应用领域：1.光学领域：薄膜材料在光学镀膜中广泛应用，用于改善光学元件的透射和反射特性。

例如，透明导电薄膜可用于制造触摸屏、光伏电池和显示器件。

2.电子领域：薄膜材料可用于制造半导体器件，如晶体管、薄膜电阻器和电容器。

此外，薄膜材料还可用于制造柔性电子产品和纳米电子元件。

3.能源领域：薄膜太阳能电池是一种高效能源转换设备，薄膜材料在其制备过程中起到关键作用。

此外，薄膜材料还可用于燃料电池、锂离子电池等能源存储和转换装置中。

4.生物医学领域：薄膜材料在生物医学传感器、生物芯片、医用导管等方面有广泛应用。

例如，聚合物薄膜可用于修复组织缺损，金属薄膜可用于制造仿生传感器。

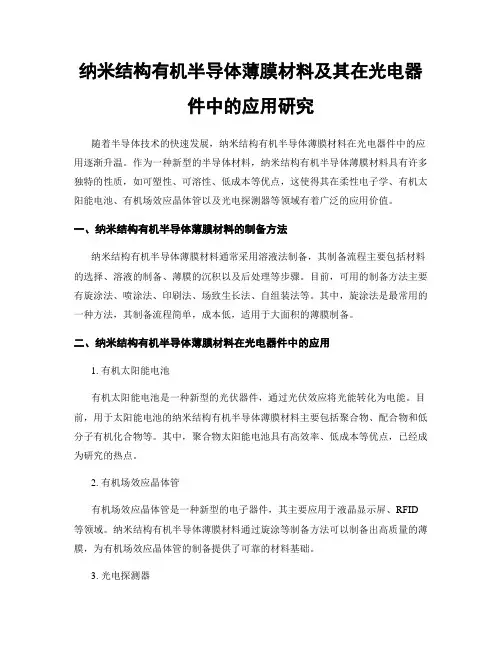

纳米结构有机半导体薄膜材料及其在光电器件中的应用研究随着半导体技术的快速发展，纳米结构有机半导体薄膜材料在光电器件中的应用逐渐升温。

作为一种新型的半导体材料，纳米结构有机半导体薄膜材料具有许多独特的性质，如可塑性、可溶性、低成本等优点，这使得其在柔性电子学、有机太阳能电池、有机场效应晶体管以及光电探测器等领域有着广泛的应用价值。

一、纳米结构有机半导体薄膜材料的制备方法纳米结构有机半导体薄膜材料通常采用溶液法制备，其制备流程主要包括材料的选择、溶液的制备、薄膜的沉积以及后处理等步骤。

目前，可用的制备方法主要有旋涂法、喷涂法、印刷法、场致生长法、自组装法等。

其中，旋涂法是最常用的一种方法，其制备流程简单，成本低，适用于大面积的薄膜制备。

二、纳米结构有机半导体薄膜材料在光电器件中的应用1. 有机太阳能电池有机太阳能电池是一种新型的光伏器件，通过光伏效应将光能转化为电能。

目前，用于太阳能电池的纳米结构有机半导体薄膜材料主要包括聚合物、配合物和低分子有机化合物等。

其中，聚合物太阳能电池具有高效率、低成本等优点，已经成为研究的热点。

2. 有机场效应晶体管有机场效应晶体管是一种新型的电子器件，其主要应用于液晶显示屏、RFID 等领域。

纳米结构有机半导体薄膜材料通过旋涂等制备方法可以制备出高质量的薄膜，为有机场效应晶体管的制备提供了可靠的材料基础。

3. 光电探测器光电探测器是一种常见的光电器件，其主要用于光通信、光电传感等领域。

纳米结构有机半导体薄膜材料由于其好的光电性能，在光电探测器中也有着广泛的应用。

三、结语纳米结构有机半导体薄膜材料是一种新型的材料，由于其可塑性、可溶性等优势，在光电器件中有着广泛的应用前景。

未来，随着制备方法的不断改进以及技术的不断创新，纳米结构有机半导体薄膜材料必将得到更广泛的应用。

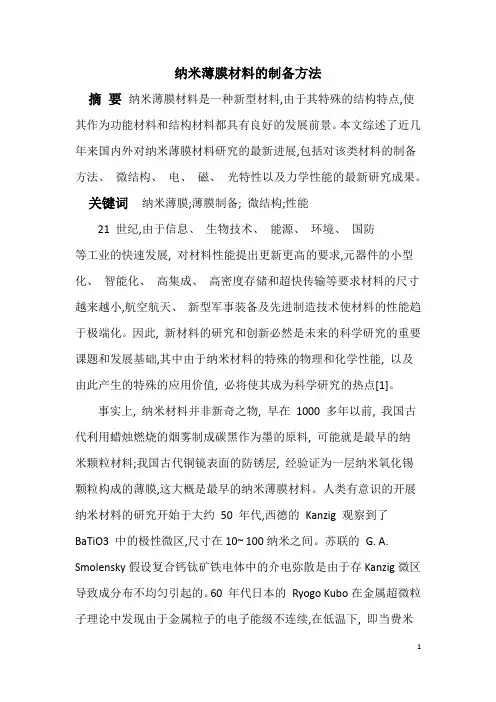

纳米薄膜材料的制备方法摘要纳米薄膜材料是一种新型材料,由于其特殊的结构特点,使其作为功能材料和结构材料都具有良好的发展前景。

本文综述了近几年来国内外对纳米薄膜材料研究的最新进展,包括对该类材料的制备方法、微结构、电、磁、光特性以及力学性能的最新研究成果。

关键词纳米薄膜;薄膜制备; 微结构;性能21 世纪,由于信息、生物技术、能源、环境、国防等工业的快速发展, 对材料性能提出更新更高的要求,元器件的小型化、智能化、高集成、高密度存储和超快传输等要求材料的尺寸越来越小,航空航天、新型军事装备及先进制造技术使材料的性能趋于极端化。

因此, 新材料的研究和创新必然是未来的科学研究的重要课题和发展基础,其中由于纳米材料的特殊的物理和化学性能, 以及由此产生的特殊的应用价值, 必将使其成为科学研究的热点[1]。

事实上, 纳米材料并非新奇之物, 早在1000 多年以前, 我国古代利用蜡烛燃烧的烟雾制成碳黑作为墨的原料, 可能就是最早的纳米颗粒材料;我国古代铜镜表面的防锈层, 经验证为一层纳米氧化锡颗粒构成的薄膜,这大概是最早的纳米薄膜材料。

人类有意识的开展纳米材料的研究开始于大约50 年代,西德的Kanzig 观察到了BaTiO3 中的极性微区,尺寸在10~ 100纳米之间。

苏联的G. A. Smolensky假设复合钙钛矿铁电体中的介电弥散是由于存Kanzig微区导致成分布不均匀引起的。

60 年代日本的Ryogo Kubo在金属超微粒子理论中发现由于金属粒子的电子能级不连续,在低温下, 即当费米能级附近的平均能级间隔> kT 时, 金属粒子显示出与块状物质不同的热性质[ 4]。

西德的H. Gleiter 对纳米固体的制备、结构和性能进行了细致地研究[ 5]。

随着技术水平的不断提高和分析测试技术手段的不断进步, 人类逐渐研制出了纳米碳管, 纳米颗粒,纳米晶体, 纳米薄膜等新材料, 这些纳米材料有一般的晶体和非晶体材料不具备的优良特性, 它的出现使凝聚态物理理论面临新的挑战。

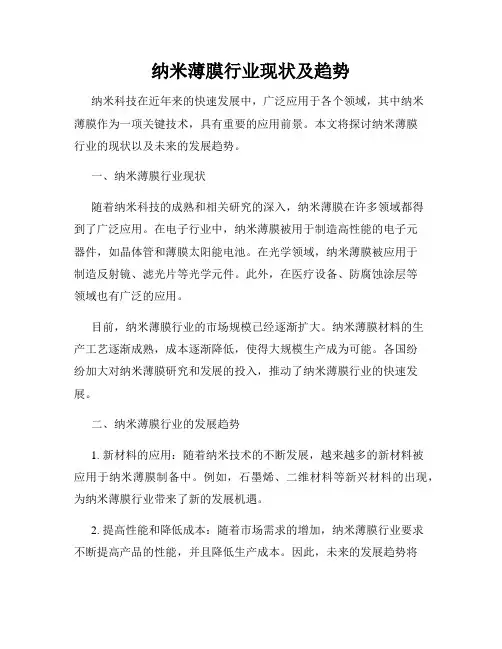

纳米薄膜行业现状及趋势纳米科技在近年来的快速发展中，广泛应用于各个领域，其中纳米薄膜作为一项关键技术，具有重要的应用前景。

本文将探讨纳米薄膜行业的现状以及未来的发展趋势。

一、纳米薄膜行业现状随着纳米科技的成熟和相关研究的深入，纳米薄膜在许多领域都得到了广泛应用。

在电子行业中，纳米薄膜被用于制造高性能的电子元器件，如晶体管和薄膜太阳能电池。

在光学领域，纳米薄膜被应用于制造反射镜、滤光片等光学元件。

此外，在医疗设备、防腐蚀涂层等领域也有广泛的应用。

目前，纳米薄膜行业的市场规模已经逐渐扩大。

纳米薄膜材料的生产工艺逐渐成熟，成本逐渐降低，使得大规模生产成为可能。

各国纷纷加大对纳米薄膜研究和发展的投入，推动了纳米薄膜行业的快速发展。

二、纳米薄膜行业的发展趋势1. 新材料的应用：随着纳米技术的不断发展，越来越多的新材料被应用于纳米薄膜制备中。

例如，石墨烯、二维材料等新兴材料的出现，为纳米薄膜行业带来了新的发展机遇。

2. 提高性能和降低成本：随着市场需求的增加，纳米薄膜行业要求不断提高产品的性能，并且降低生产成本。

因此，未来的发展趋势将会集中在改进纳米薄膜的制备工艺，提高其性能，并且研究更加经济高效的制备方法。

3. 多功能化应用：纳米薄膜在各个领域的应用越来越广泛，而且往往是多功能化的。

未来，人们将更加注重纳米薄膜的多功能性能，例如将纳米薄膜应用于动态相变存储器、可穿戴设备、柔性电子等领域。

4. 环境友好型：随着人们对环境问题的日益重视，纳米薄膜行业也将朝着环境友好型方向发展。

在制备纳米薄膜的过程中，减少对环境的污染是一个重要的发展方向。

此外，纳米薄膜的废弃物处理也是一个重要的课题。

5. 国际合作与标准制定：纳米薄膜行业是一个全球产业，各国之间的合作将会成为未来的发展趋势。

国际合作可以促进技术的交流与发展，推动纳米薄膜行业走向更加健康稳定的发展。

与此同时，制定统一的标准也是行业发展的重要保障。

综上所述，纳米薄膜行业目前正处于快速发展阶段，市场需求逐渐扩大，应用领域广泛。

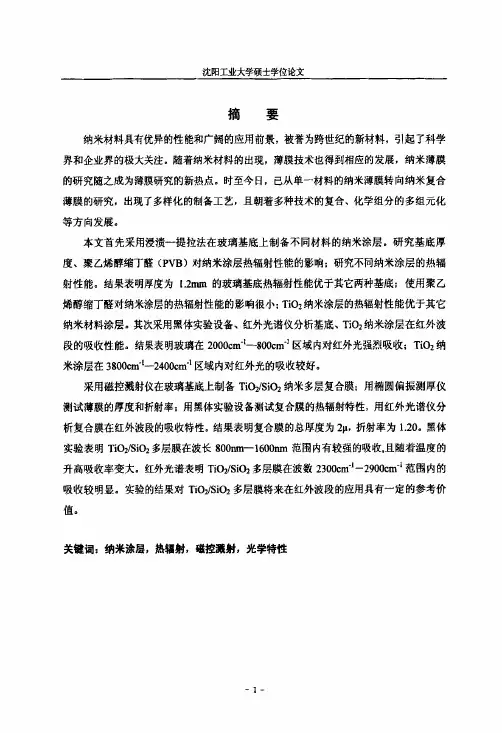

纳米材料涂层热辐射特性研究２纳米薄膜的热辐射特性研究２．１前言随着纳米材料的出现，薄膜技术也得到相应的发展，纳米薄膜的研究随之成为薄膜研究的新热点。

时至今日，已从单一材料的纳米薄膜转向纳米复合薄膜的研究。

薄膜按用途可分为光学薄膜、微电子学薄膜、光电子学薄膜、信息存储和防护功能薄膜等六类。

现在己制备的薄膜有Ｔｉ、Ａ１２０３、ＳｉＣ及Ｃｕ、Ｎｉ、Ａｌ、Ａｇ、Ａｕ、金刚石等。

这些膜在微机械、微电子领域作为耐磨、耐腐蚀涂层及其它功能涂层将会有重要应用。

就目前而言，薄膜技术发展迅速，所制备的薄膜越来越薄，晶粒尺寸为ｌ纳米的薄膜是纳米超薄膜的目标，出现了多样化的制备工艺，且朝着多种技术的复合、化学组分的多组元化等方向发展。

在本实验中。

分别对厚度为０．８ｍｍ、１．０ｒａｍ、１．２ｍｍ的玻璃基体和涂ＰＶＢ（聚乙烯醇缩丁醛）胶的玻璃基体、Ｔｉ０２纳米材料涂层、Ｓｉ３Ｎ４纳米材料涂层、Ｚ１０２纳米材料涂层、灿２０３纳米材料涂层、ＺｎＯ纳米材料涂层进行热辐射性能的测试。

２．２实验部分２．２．１实验设备实验设备主要有ＷＨｓ一１黑体实验设备、ＴＰＹ～２型自动椭圆偏振测厚仪、ＳＨＩＭＡＤＺＵＩＲＰｒｅｓｔｉｇｅ－２１９红外光谱仪。

（１）ｗＨｓ一１黑体实验设各ＷＨＳ．１型黑体实验装置由光栅单色仪、接收单元、溴钨灯、可调稳压溴钨灯光源、电源控制箱等组成。

图２．１黑体实验设备Ｆｉｇ．２．１Ｂｌａｃｋｂｏｄｙｅｑｕｉｐｍｅｎｔ纳米材料涂层热辐射特性研究于光栅台上，光栅台与正弦杆连接，光栅台的回转中心，通过正弦杆的回转中心，从而带动光栅转动，使不同波长的单色光依次通过出射狭缝而完成“扫描”。

图２－３光栅驱动装置Ｆｉｇ．２．３Ｅｑｕｉｐｍｅｎｔｏｆｇｒａｔｉｎｇｄｒｉｖｅ狭缝机构：ｓｌ为入射狭缝，ｓ２，Ｓ３为出射狭缝。

Ｓ卜ｓ２、Ｓ３均为可调宽度的直狭缝机构，狭缝长度为２０ｍｍ，通过旋转千分尺，可以精确地实现宽度范围从０到２．５ｍｍ连续可调。

纳米薄膜的制备与表征技术研究随着科技的不断发展，纳米材料作为材料科学中的新兴领域，引起了广泛的关注和研究。

纳米薄膜作为纳米材料的一种重要形态，在电子器件、光学器件、传感器等领域具有广泛的应用前景。

因此，纳米薄膜的制备与表征技术的研究也成为了当前材料科学领域的热点问题。

一、纳米薄膜的制备技术纳米薄膜的制备技术涉及到材料的沉积、结晶和组装等过程。

目前常用的纳米薄膜制备技术主要包括物理气相沉积（PVD）、化学气相沉积（CVD）、溶液法和电化学沉积等。

其中，PVD技术是一种通过蒸发、溅射或激光熔化等方法将材料沉积在基底上的制备方法；CVD技术则是利用气相反应将气体分子沉积在基底上，能够实现更高的材料均匀性和纳米尺寸的控制；溶液法主要是通过溶液中的化学反应使材料沉积在基底上，适用于大面积和复杂形状的基底制备；电化学沉积则是利用电流控制氧化还原反应，将材料直接沉积在基底上。

二、纳米薄膜的表征技术纳米薄膜的表征技术对于研究其结构、成分、形貌和特性具有关键的作用。

常见的纳米薄膜表征技术包括原子力显微镜（AFM）、扫描电子显微镜（SEM）、透射电子显微镜（TEM）、X射线衍射（XRD）和拉曼光谱等。

AFM是一种基于原子力的高分辨率表面形貌和力学性质表征技术，适用于纳米尺度下的表面形貌分析。

SEM则是利用电子束扫描样品表面，测量电子束与样品相互作用所产生的信号，从而得到样品表面的图像。

TEM则是通过电子束通过样品并通过透射的方式形成高分辨率图像，能够观察到纳米尺度下的晶格结构和微观形貌。

XRD是利用X射线与材料中的晶格相互作用产生衍射信号的方法，通过分析衍射图谱可以得到材料的晶体结构和晶体尺寸等信息。

拉曼光谱则是基于材料对光的散射现象，通过测量散射光的频率和强度来确定材料的化学成分和结构。

三、纳米薄膜的应用前景由于纳米薄膜具有较大的比表面积和尺寸效应等特点，使其在电子器件、光学器件、传感器等领域具有广泛的应用前景。

导电mof薄膜
导电MOF（金属有机框架）薄膜是一种新兴的纳米材料，近年来在科学研究和工业应用中受到了广泛关注。

MOF材料由于其独特的结构和性质，尤其是其可调控的孔道环境和多样的金属中心，使其在能源存储、气体分离、催化以及传感等领域具有巨大的应用潜力。

导电MOF薄膜是将MOF材料以薄膜的形式制备，使其具备导电性。

这种薄膜通常具有高的比表面积、良好的电导率和化学稳定性，从而使其在电子器件、传感器和能源转换等领域具有广泛的应用前景。

制备导电MOF薄膜的方法多种多样，包括溶液法、气相沉积法、层层自组装法等。

这些方法各有优缺点，可以根据具体的MOF材料和应用需求选择合适的制备方法。

导电MOF薄膜的导电性主要来源于其内部的金属离子和电子传导。

此外，MOF材料的孔道结构也可以为电子传输提供通道。

这使得导电MOF薄膜在电子器件中可以作为电极材料、导电通道或者电荷存储介质。

此外，导电MOF薄膜还具有优异的化学稳定性和可调控性。

通过改变MOF的组成和结构，可以调控其导电性、电催化活性以及气体吸附性能等。

这使得导电MOF薄膜在电化学传感器、气体传感器和催化剂等领域具有广阔的应用前景。

总之，导电MOF薄膜作为一种新兴的纳米材料，在电子器件、传感器和能源转换等领域具有巨大的应用潜力。

随着科学技术的不断进步，导电MOF薄膜的制备方法和性能将不断优化和完善，其在未来的应用前景将更加广阔。

薄膜材料有哪些
薄膜材料是一种在工业和科技领域中广泛应用的材料，它具有许多独特的特性
和优势。

薄膜材料主要是指厚度在纳米级到微米级之间的材料，通常由聚合物、金属、陶瓷等材料制成。

在各种领域中，薄膜材料都发挥着重要作用，比如在光学、电子、医疗、能源等方面都有着广泛的应用。

首先，薄膜材料在光学领域中有着重要的应用。

光学薄膜材料具有优异的透明
性和反射性能，可以用于制造光学镜片、滤光片、太阳能电池等产品。

这些产品在光学仪器、光学通信、光学显示等领域中有着重要的作用，为人们的生活和工作提供了便利。

其次，薄膜材料在电子领域也有着广泛的应用。

例如，薄膜材料可以用于制造
柔性电子产品，比如柔性显示屏、柔性电池等。

与传统的硬性电子产品相比，柔性电子产品更轻薄便携，可以更好地适应各种复杂的环境和形状，因此备受市场青睐。

此外，薄膜材料在医疗领域中也有着重要的应用。

例如，医用薄膜材料可以用
于制造医用敷料、手术器械包装、医用隔膜等产品。

这些产品具有优异的透气性、防水性和抗菌性能，可以有效地保护伤口，预防感染，为患者的康复提供保障。

最后，薄膜材料在能源领域中也有着重要的应用。

例如，太阳能电池、燃料电池、锂离子电池等产品都需要使用薄膜材料作为关键部件。

薄膜材料具有优异的导电性、光学性能和化学稳定性，可以有效地提高能源转换效率，推动清洁能源的发展。

总的来说，薄膜材料是一种具有广泛应用前景的材料，它在光学、电子、医疗、能源等领域都有着重要的作用。

随着科技的不断进步和创新，相信薄膜材料将会有更多的新应用出现，为人类社会的发展和进步做出更大的贡献。
