纳米薄膜材料的制备

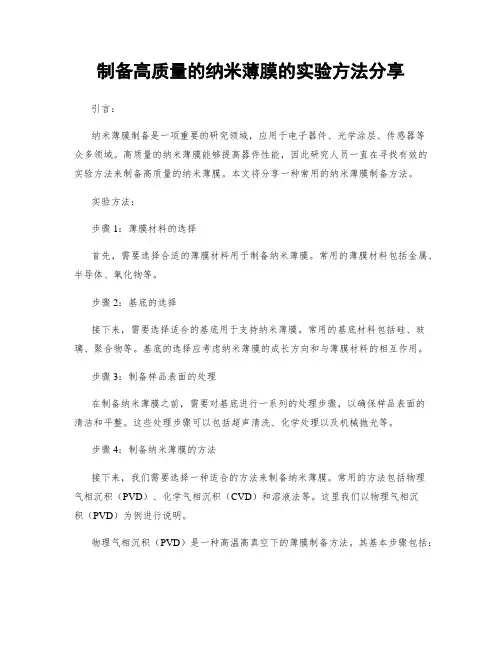

制备高质量的纳米薄膜的实验方法分享引言：纳米薄膜制备是一项重要的研究领域，应用于电子器件、光学涂层、传感器等众多领域。

高质量的纳米薄膜能够提高器件性能，因此研究人员一直在寻找有效的实验方法来制备高质量的纳米薄膜。

本文将分享一种常用的纳米薄膜制备方法。

实验方法：步骤1：薄膜材料的选择首先，需要选择合适的薄膜材料用于制备纳米薄膜。

常用的薄膜材料包括金属、半导体、氧化物等。

步骤2：基底的选择接下来，需要选择适合的基底用于支持纳米薄膜。

常用的基底材料包括硅、玻璃、聚合物等。

基底的选择应考虑纳米薄膜的成长方向和与薄膜材料的相互作用。

步骤3：制备样品表面的处理在制备纳米薄膜之前，需要对基底进行一系列的处理步骤，以确保样品表面的清洁和平整。

这些处理步骤可以包括超声清洗、化学处理以及机械抛光等。

步骤4：制备纳米薄膜的方法接下来，我们需要选择一种适合的方法来制备纳米薄膜。

常用的方法包括物理气相沉积（PVD）、化学气相沉积（CVD）和溶液法等。

这里我们以物理气相沉积（PVD）为例进行说明。

物理气相沉积（PVD）是一种高温高真空下的薄膜制备方法。

其基本步骤包括：1. 准备目标材料：将目标材料制成方便加工的形状，如片状或颗粒状，以便在实验过程中使用。

2. 清洁真空腔体：确保真空腔体内的洁净度，以避免杂质对制备的纳米薄膜产生影响。

3. 加热目标材料：将目标材料加热至高温，使其蒸发或挥发。

4. 沉积纳米薄膜：目标材料蒸发或挥发后，沉积在基底表面形成纳米薄膜。

可以通过控制沉积时间、温度和气压来调节纳米薄膜的厚度和质量。

步骤5：纳米薄膜的性能表征和优化在制备纳米薄膜后，需要对其进行性能测试和优化。

常见的表征方法包括扫描电镜（SEM）、透射电镜（TEM）、X射线衍射（XRD）等。

根据测试结果，可以针对性地优化制备方法，以提高纳米薄膜的质量和性能。

结果和讨论：本文分享了一种常用的纳米薄膜制备方法——物理气相沉积（PVD）。

物理气相沉积是一种高温高真空下的薄膜制备方法，通过将目标材料加热至高温，使其蒸发或挥发后在基底表面形成纳米薄膜。

纳米膜的制备方法纳米膜是一种厚度在纳米尺度的薄膜，具有高表面积和特殊的物理、化学特性。

制备纳米膜的方法有很多，下面我将介绍其中一些常用的方法。

1. 溶液法制备纳米膜：溶液法是制备纳米膜最常用的方法之一。

该方法通过从溶液中聚集纳米颗粒或分子使其自组织成膜。

常见的溶液法包括自组装、溶胶-凝胶法和电泳沉积等。

其中，自组装是最常见的一种方法，它通过溶液中腔体溶胶粒子之间的相互作用力使其自发排列成膜。

这种方法制备的纳米膜有较高的有序性和孔隙度，可用于分离、过滤和催化等应用。

2. 气相沉积法制备纳米膜：气相沉积法是一种在高温高压下将气体分子沉积在基底表面形成薄膜的方法。

常见的气相沉积法有热蒸发法和化学气相沉积法。

热蒸发法是利用电子束或加热的金属坩埚蒸发金属，然后在基底表面形成薄膜。

化学气相沉积法则是利用卤化物或金属有机化合物在基底表面氧化反应形成纳米膜。

气相沉积法可以制备高纯度的纳米膜，并且可以控制膜的成分、形貌和厚度等。

3. 磁控溅射法制备纳米膜：磁控溅射法是利用离子轰击金属靶材，使得金属原子从靶材上剥离并沉积在基底表面形成薄膜的方法。

该方法具有成膜速度快、控制性好等优点。

磁控溅射法制备的纳米膜具有较好的致密性和结晶性能，常用于制备金属和金属合金的纳米膜。

4. 分子束外延法制备纳米膜：分子束外延法是一种利用高能离子束轰击材料表面使其形成纳米膜的方法。

该方法通过将气态材料加热至升华温度，然后用束流轰击材料使其蒸发并沉积在衬底表面形成薄膜。

分子束外延法制备的纳米膜具有高纯度、表面质量好等优点，尤其适用于制备半导体器件的纳米膜。

5. 电沉积法制备纳米膜：电沉积法是一种利用电化学原理将离子溶液中的金属离子还原成金属沉积在电极上形成纳米膜的方法。

该方法可以通过调节电解液成分、电流密度和沉积时间等参数来控制纳米膜的成分、形貌和厚度等。

电沉积法制备的纳米膜具有较好的均一性和结晶性能，常用于制备导电膜和阻挡膜等。

纳米膜制备的方法还有很多，上述只是其中一些常用的方法。

实验名称：溶胶-凝胶法制备TiO2薄膜材料纳米TiO2具有许多特殊功能,如良好的抗紫外线性能、耐化学腐蚀性能和耐热性、白度好、可见光透射性好以及化学活性高等。

TiO2纳米材料还具有净化空气、杀菌、除臭、超亲水性等功能,已广泛应用于抗菌陶瓷,空气净化器、不用擦拭的汽车后视镜等领域,20世纪80年代末纳米发展起来成为主要的纳米材料之一。

研究表明,紫外线过量照射人体,会使人的记忆力减退、反应迟钝、视力下降、易失眠等影响。

在玻璃上负载TiO2膜可以有效地吸收紫线。

本次实验利用溶胶凝胶法制备TiO2纳米薄膜材料，在一定程度上是对TiO2在实际生活中应用的尝试。

一．实验目的1.了解溶胶-凝胶法制备纳米薄膜材料的应用。

2.掌握溶胶-凝胶法制备纳米薄膜材料的原理以及实际应用。

3.掌握XRD颜射原理以及实际操作技能。

4.掌握根据X-射线衍射图分析晶体的基本方法。

5.二．实验原理溶胶．凝胶法（Ｓ０１．Ｇｅｌ法，简称S.G法）就是以无机物或金属醇盐作前驱体，在液相将这些原料均匀混合，并进行水解、缩合化学反应，在溶液中形成稳定的透明溶胶体系，溶胶经陈化，胶粒间缓慢聚合，形成三维空间网络结构的凝胶，凝胶网络间充满了失去流动性的溶剂，形成凝胶。

凝胶经过干燥、烧结固化制备出分子乃至纳米亚结构的材料。

溶胶．凝胶法就是将含高化学活性组分的化合物经过溶液、溶胶、凝胶而固化，再经热处理而成的氧化物或其它化合物固体。

其基本反应如下：(l）水解反应：M(OR)n + H2O → M (OH) x (OR) n－x + xROH(2) 聚合反应：－M－OH + HO－M－→ －M－O－M－+H2O－M－OR + HO－M－→ －M－O－M－+ROH三．实验器材：实验仪器：移液管（10ml）1只量筒（50ml）1只吸量管（5ml）2只小烧杯（100ml ) 2只载玻片若干滴管2只恒温磁力搅拌器1台恒温干燥箱1台原子吸光光度计1台X-射线衍射仪1台马弗炉1台实验原料：三乙醇胺（AR)乙醇（AR）钛酸丁酯（AR）四．实验过程1.取载玻片若干片（一般4-5）片，先用丙酮清洗，再用去离子水清洗，放在烘箱中烘干编号备用。

纳米纤维薄膜的制备及其应用概述：纳米材料是一种具有特殊结构和性能的材料，其颗粒尺寸在1到100纳米之间。

纳米纤维薄膜是一种应用广泛的纳米材料，具有较大的比表面积、高孔隙度和优异的力学性能。

本文将重点介绍纳米纤维薄膜的制备方法以及其在各个领域的应用。

一、纳米纤维薄膜的制备方法1. 电纺法电纺法是一种常用的制备纳米纤维薄膜的方法。

通过电纺设备将聚合物溶液注入电纺针头，利用高电压的电场作用下形成纳米尺寸的纤维，并在收集器上形成纳米纤维薄膜。

电纺法制备出的纳米纤维薄膜具有较高的孔隙度和比表面积，适用于过滤、分离和催化等领域。

2. 真空蒸发法真空蒸发法是一种通过在真空环境下将物质从固态直接转化为气态，再沉积到基底上形成薄膜的方法。

通过调控沉积条件和蒸发物质的性质，可以制备出具有纳米级结构的纤维薄膜。

真空蒸发法具有制备简单、薄膜质量高的优点，适用于光学器件和电子器件等领域。

3. 模板法模板法是一种常用的制备纳米纤维薄膜的方法。

通过选择合适的模板材料和制备工艺，在模板孔隙中填充聚合物或金属溶液，经过固化和模板移除等步骤，最终得到纳米纤维薄膜。

模板法制备的纤维薄膜具有均匀的孔隙结构和较高的孔隙度，适用于储能和催化等领域。

二、纳米纤维薄膜的应用1. 污水处理纳米纤维薄膜具有高孔隙度和大比表面积的特点，可以用于污水处理领域。

通过纳米纤维薄膜的过滤作用，可以有效去除污水中的悬浮颗粒和有机物质，实现水质的净化。

此外，纳米纤维薄膜还可以用作分离膜，对盐水进行脱盐，解决淡水资源的问题。

2. 组织工程纳米纤维薄膜具有类似胶原蛋白的纤维结构和良好的生物相容性，因此在组织工程领域有广泛应用。

通过将细胞种植在纳米纤维薄膜上，可以模拟自然的细胞外基质环境，促进细胞生长和组织再生。

此外，纳米纤维薄膜还可以用于药物缓释，实现局部治疗和控制释放，提高疗效。

3. 能源领域纳米纤维薄膜在能源领域具有重要应用价值。

通过改变纳米纤维薄膜的孔隙结构和材料组成，可以制备出高效的电池隔膜和超级电容器电极等材料，提高能源存储的性能。

制备纳米薄膜的方法
制备纳米薄膜的方法有很多种，以下是其中一些常见的方法：
1. 真空蒸发法：在高真空下，将材料加热至其蒸发温度，使其蒸发并沉积在基底上形成薄膜。

这种方法适用于材料蒸发温度较低的情况。

2. 磁控溅射法：在真空室中，通过加热材料至其灼烧温度并利用磁场控制离子轨迹，使离子撞击材料表面并碎裂，形成薄膜。

这种方法适用于需要提高材料附着力和纯度的情况。

3. 化学气相沉积法（CVD）：通过将气态前体物质引入反应室中，在适当的温度和压力下，使其发生化学反应并在基底上沉积形成薄膜。

这种方法适用于制备复杂化合物薄膜。

4. 溶液法：将纳米材料悬浮在溶剂中，通过溶剂挥发或沉积基底上使溶液中的纳米材料沉积成薄膜。

这种方法适用于制备大面积、低成本的纳米薄膜。

5. 电化学沉积法：通过在电解质溶液中施加电压或电流，使金属或合金离子在电极上沉积成薄膜。

这种方法适用于制备金属薄膜，并能够控制薄膜的形貌和厚度。

这些方法可以根据具体需求和材料特性选择合适的制备方法。

同时，不同的方法
也有各自的优缺点，需要根据实际情况进行选择。

纳米薄膜材料的制备方法摘要纳米薄膜材料是一种新型材料,由于其特殊的结构特点,使其作为功能材料和结构材料都具有良好的发展前景。

本文综述了近几年来国内外对纳米薄膜材料研究的最新进展,包括对该类材料的制备方法、微结构、电、磁、光特性以及力学性能的最新研究成果。

关键词纳米薄膜;薄膜制备; 微结构;性能21 世纪,由于信息、生物技术、能源、环境、国防等工业的快速发展, 对材料性能提出更新更高的要求,元器件的小型化、智能化、高集成、高密度存储和超快传输等要求材料的尺寸越来越小,航空航天、新型军事装备及先进制造技术使材料的性能趋于极端化。

因此, 新材料的研究和创新必然是未来的科学研究的重要课题和发展基础,其中由于纳米材料的特殊的物理和化学性能, 以及由此产生的特殊的应用价值, 必将使其成为科学研究的热点[1]。

事实上, 纳米材料并非新奇之物, 早在1000 多年以前, 我国古代利用蜡烛燃烧的烟雾制成碳黑作为墨的原料, 可能就是最早的纳米颗粒材料;我国古代铜镜表面的防锈层, 经验证为一层纳米氧化锡颗粒构成的薄膜,这大概是最早的纳米薄膜材料。

人类有意识的开展纳米材料的研究开始于大约50 年代,西德的Kanzig 观察到了BaTiO3 中的极性微区,尺寸在10~ 100纳米之间。

苏联的G. A. Smolensky假设复合钙钛矿铁电体中的介电弥散是由于存Kanzig微区导致成分布不均匀引起的。

60 年代日本的Ryogo Kubo在金属超微粒子理论中发现由于金属粒子的电子能级不连续,在低温下, 即当费米能级附近的平均能级间隔> kT 时, 金属粒子显示出与块状物质不同的热性质[ 4]。

西德的H. Gleiter 对纳米固体的制备、结构和性能进行了细致地研究[ 5]。

随着技术水平的不断提高和分析测试技术手段的不断进步, 人类逐渐研制出了纳米碳管, 纳米颗粒,纳米晶体, 纳米薄膜等新材料, 这些纳米材料有一般的晶体和非晶体材料不具备的优良特性, 它的出现使凝聚态物理理论面临新的挑战。

纳米薄膜材料
纳米薄膜材料是一种具有特殊结构和性能的材料，其厚度通常在纳米尺度范围内。

由于其特殊的物理和化学性质，纳米薄膜材料在许多领域都具有重要的应用价值，例如光电子器件、传感器、催化剂等。

本文将对纳米薄膜材料的特性、制备方法和应用进行介绍。

首先，纳米薄膜材料具有较大的比表面积和较高的表面活性，这使得其在催化
剂和传感器等领域具有重要的应用价值。

与传统材料相比，纳米薄膜材料能够更有效地与周围环境发生相互作用，从而提高了催化和传感性能。

其次，纳米薄膜材料的制备方法多种多样，包括物理气相沉积、化学气相沉积、溶液法等。

这些方法可以根据具体的需求选择合适的工艺条件，从而得到具有特定结构和性能的纳米薄膜材料。

例如，通过控制沉积温度、压力和反应气体组成等参数，可以制备出具有优异性能的纳米薄膜材料。

最后，纳米薄膜材料在光电子器件、传感器和催化剂等领域具有广泛的应用。

例如，纳米薄膜材料可以作为光电子器件中的光学薄膜、导电薄膜等关键部件，从而提高器件的性能和稳定性。

在传感器领域，纳米薄膜材料的高表面活性和灵敏度使得其能够更快速、更准确地响应外界环境的变化。

同时，纳米薄膜材料还可以作为催化剂，用于促进化学反应的进行，提高反应速率和选择性。

综上所述，纳米薄膜材料具有特殊的结构和性能，其制备方法多样，应用领域
广泛。

随着纳米技术的不断发展，纳米薄膜材料必将在各个领域发挥重要作用，推动相关技术的进步和应用的拓展。

纳米膜的制备方法
纳米膜的制备方法有很多种，以下列举几种常用的方法：
1.化学气相沉积(CVD，Chemical Vapor Deposition)法：利用化学反应在高温下将气体沉积在基底表面形成薄膜。

该方法制备出的纳米膜具有均匀性、良好的质量和化学性质，成本相对较低，适合大面积制备。

2.溅射法(Sputtering)：通过气体放电，将金属离子或非金属离子喷射到基底表面上形成纳米膜。

该方法制备出的膜具有良好的厚度控制和成分控制能力。

3.分子束外延(MBE，Molecular Beam Epitaxy)法：利用高真空环境下对分子束进行控制，将原子或分子沉积在基底表面上形成纳米膜。

该方法可以制备出高质量、单晶性、良好控制能力的薄膜。

4.溶胶-凝胶法(Sol-Gel)：通过溶胶和凝胶的反应，在基底表面形成薄膜。

该方法可以制备出大面积、低温、多种成分的纳米膜。

5.自组装法(Self-Assembly)：通过分子间的相互作用，使自组装分子在基底表面上自组装成纳米膜。

该方法制备出的膜具有高度有序性和可控性。

总的来说，纳米膜的制备方法很多，适用于不同的材料和基底。

选择合适的纳米膜制备方法可以获得高质量的纳米薄膜，从而在研究和应用中发挥重要作用。

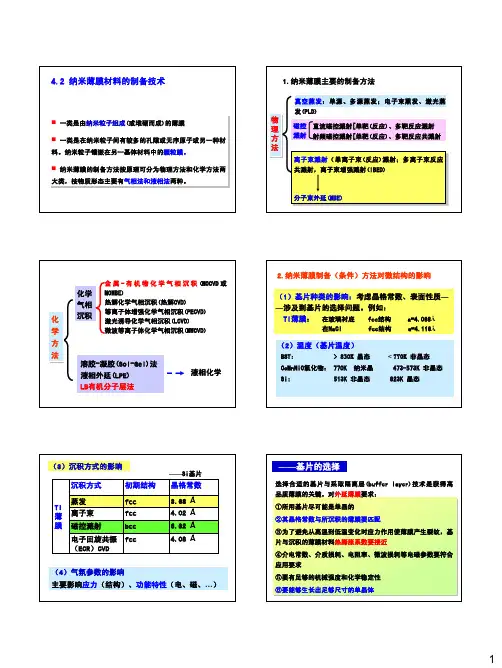

纳米薄膜材料制备技术(2007-05-15 16:13:27)转载▼纳米薄膜分为两类：一类是由纳米粒子组成(或堆砌而成)的薄膜，另一类是在纳米粒子间有较多的孔隙或无序原子或另一种材料。

纳米粒子镶嵌在另一基体材料中的颗粒膜就属于第二类纳米薄膜。

纳米薄膜的制备方法按原理可分为物理方法和化学方法两大类，按物质形态主要有气相法和液相法两种。

1、物理方法:1）、真空蒸发(单源单层蒸发；单源多层蒸发；多源反应共蒸发)2）、磁控溅射3）、离子束溅射（单离子束(反应)溅射；双离子束(反应)溅射；多离子束反应共溅射）4）、分子束外延(MBE)2、化学方法：1）化学气相沉积(CYD)：金属有机物化学气相沉积；热解化学气相沉积；等离子体增强化学气相沉积；激光诱导化学气相沉积；微波等离子体化学气相沉积。

2）溶胶-凝胶法3）电镀法3．2．1物理气相沉积法物理气相沉积(PVD)方法作为一类常规的薄膜制备手段被广泛地应用于纳米薄膜的制备与研究工作中，PVD包括蒸镀、电子束蒸镀、溅射等。

2分子束外延。

以蒸镀为基础发展起来的分子束外延技术和设备，经过十余年的开发，近年来已制备出各种Ⅲ—V族化合物的半导体器件。

外延是指在单晶基体上生长出位向相同的同类单晶体(同质外延)，或者生长出具有共格或半共格联系的异类单晶体(异质外延)。

目前分子束外延的膜厚控制水平已经达到单原子层，甚至知道某一单原子层是否已经排满，而另一层是否已经开始生长。

3．溅射制膜溅射制膜是指在真空室中，利用荷能粒子轰击靶材表面，使被轰击出的粒子在基片上沉积的技术。

溅射镀膜有两种。

一种是在真空室中，利用离子束轰击靶表面，使溅射击的粒子在基片表面成膜，这称为离子束溅射。

离子束要由特制的离子源产生，离子源结构较为复杂，价格较贵，只是在用于分析技术和制取特殊的薄膜时才采用离子束溅射。

另一种是在真空室中，利用低压气体放电现象，使处于等离子状态下的离子轰击靶表面，并使溅射出的粒子堆积在基片上溅射制膜溅射制膜是指在真空室中，利用荷能粒子轰击靶材表面，使被轰击出的粒子在基片上沉积的技术。

纳米薄膜的制备与表征技术研究随着科技的不断发展，纳米材料作为材料科学中的新兴领域，引起了广泛的关注和研究。

纳米薄膜作为纳米材料的一种重要形态，在电子器件、光学器件、传感器等领域具有广泛的应用前景。

因此，纳米薄膜的制备与表征技术的研究也成为了当前材料科学领域的热点问题。

一、纳米薄膜的制备技术纳米薄膜的制备技术涉及到材料的沉积、结晶和组装等过程。

目前常用的纳米薄膜制备技术主要包括物理气相沉积（PVD）、化学气相沉积（CVD）、溶液法和电化学沉积等。

其中，PVD技术是一种通过蒸发、溅射或激光熔化等方法将材料沉积在基底上的制备方法；CVD技术则是利用气相反应将气体分子沉积在基底上，能够实现更高的材料均匀性和纳米尺寸的控制；溶液法主要是通过溶液中的化学反应使材料沉积在基底上，适用于大面积和复杂形状的基底制备；电化学沉积则是利用电流控制氧化还原反应，将材料直接沉积在基底上。

二、纳米薄膜的表征技术纳米薄膜的表征技术对于研究其结构、成分、形貌和特性具有关键的作用。

常见的纳米薄膜表征技术包括原子力显微镜（AFM）、扫描电子显微镜（SEM）、透射电子显微镜（TEM）、X射线衍射（XRD）和拉曼光谱等。

AFM是一种基于原子力的高分辨率表面形貌和力学性质表征技术，适用于纳米尺度下的表面形貌分析。

SEM则是利用电子束扫描样品表面，测量电子束与样品相互作用所产生的信号，从而得到样品表面的图像。

TEM则是通过电子束通过样品并通过透射的方式形成高分辨率图像，能够观察到纳米尺度下的晶格结构和微观形貌。

XRD是利用X射线与材料中的晶格相互作用产生衍射信号的方法，通过分析衍射图谱可以得到材料的晶体结构和晶体尺寸等信息。

拉曼光谱则是基于材料对光的散射现象，通过测量散射光的频率和强度来确定材料的化学成分和结构。

三、纳米薄膜的应用前景由于纳米薄膜具有较大的比表面积和尺寸效应等特点，使其在电子器件、光学器件、传感器等领域具有广泛的应用前景。

纳米金薄膜的制备及性能研究纳米金薄膜是近年来备受关注的一类纳米材料，其具有很多优异的性能，被广泛用于各个领域，例如光电子器件、生物传感器、表面增强拉曼光谱等。

本文将主要介绍纳米金薄膜的制备方法及其性能研究。

一、制备方法目前，纳米金薄膜的制备方法主要分为物理法和化学法两类。

1.物理法物理法制备纳米金薄膜主要包括热蒸发法、磁控溅射法、离子束溅射法、电子束物理气相沉积法等。

其中热蒸发法是一种较为简单的方法，适用于制备较厚的纳米金薄膜。

其原理是利用高温下将金属加热，使其转变为蒸气态，然后使蒸汽沉积在表面形成薄膜。

但其制备的薄膜质量较差，易受到杂质污染。

磁控溅射法是目前应用较广的制备方法之一，具有高纯度、重复性好等优点。

其原理是将纯金属置于真空室中，加入高能电子或离子激发金属原子，使之飞出并沉积在表面形成薄膜。

但其制备的纳米金薄膜往往会受到溅射原理的影响，表面粗糙度较高。

离子束溅射法和电子束物理气相沉积法类似，都是利用高能离子或电子轰击金属靶，使之释放原子或切断分子，通过原子弹球法实现对样品表面的沉积。

这两种方法制备的薄膜具有良好的致密性和均一性，但设备设施较为昂贵，且制备速度较慢。

2.化学法化学法制备纳米金薄膜主要包括还原法、光化学沉积法、溶液浸渍法等。

还原法是一种较为简单的方法，它将金离子还原为非晶态金，再通过热处理制备纳米金薄膜。

其优点是易于操作，制备速度快，但制备的薄膜主要为非晶态，而且粒径分布较宽。

光化学沉积法是一种由光和化学反应相结合的方法，利用光照或电解质的添加实现对氧化还原反应的调控。

其优点是可以制备极薄的纳米金薄膜，具有厚度均匀、晶格完整、应力小等特点。

溶液浸渍法是一种依靠物质之间的相互作用力将纳米金颗粒沉积在基底表面的方法。

其优点是可扩展性强，能够制备大面积的薄膜，但制备的薄膜在结晶程度、粒径分布等方面存在一定的问题。

二、性能研究1.光学性能纳米金薄膜的光学性能主要表现在其表面等离子共振吸收现象，并可应用于表面增强拉曼光谱、太阳能电池等领域。

纳米薄膜制备技术的方法和步骤详解纳米薄膜制备技术是一种重要的材料制备方法，可用于制备具有纳米尺寸的薄膜材料。

纳米薄膜具有独特的物理和化学性质，被广泛应用于光电子学、能源存储、传感器等领域。

本文将详细介绍几种常用的纳米薄膜制备方法和相关的步骤。

1. 物理气相沉积法（PVD）物理气相沉积法是制备纳米薄膜的一种常用方法。

它利用高温或真空弧放电等方式将固体材料转化为蒸汽或离子形式，通过在衬底表面沉积形成薄膜。

该方法包括蒸发、溅射和激光烧结等技术，下面将介绍其中两种常用的物理气相沉积法。

- 蒸发法：将固体材料置于高温坩埚中，通过加热使其升华成蒸汽，然后沉积在预先清洁处理的衬底上。

蒸发法适用于制备高纯度、单晶和多晶材料的纳米薄膜。

- 溅射法：利用高能离子束轰击固体材料，使其表面物质脱离并形成蒸汽，然后沉积在衬底表面。

溅射法具有较高的原子密度和较好的原子堆积度，可用于制备复杂化合物或多元合金等纳米薄膜。

2. 化学气相沉积法（CVD）化学气相沉积法是使用气体反应来制备纳米薄膜的方法。

该方法通常在高温下进行，通过在反应气体中加入反应物质，并使其在衬底表面发生化学反应形成薄膜。

化学气相沉积法具有高产率、高纯度和较好的均匀性等优点，是制备大面积纳米薄膜的理想方法。

- 热CVD：在高温下进行反应，通过热分解或气相化学反应形成纳米薄膜。

此方法常用于制备二维材料如石墨烯等。

- 辅助CVD：加入辅助激发源如等离子体、激光或电弧等，以提供能量激活气体分子，使其发生化学反应形成纳米薄膜。

辅助CVD可以改善反应速率、增加产率和提高薄膜质量。

3. 溶液法溶液法是制备纳米薄膜的常用方法之一，适用于各种材料的制备。

具体步骤包括以下几个方面：- 溶液制备：将所需材料溶解在合适的溶剂中，形成可使溶液中纳米颗粒分散的溶液。

- 衬底处理：选择合适的衬底材料，并进行清洗和表面处理，以保证薄膜的附着和均匀性。

- 溶液沉积：将衬底浸入溶液中，控制溶液温度和浸泡时间，使纳米颗粒在衬底表面自发沉积。
