纳米薄膜材料汇总

新型膜材料随着科技的不断进步和人们对环境保护的重视，新型膜材料逐渐成为人们关注的热点。

新型膜材料具有许多优点，如高效、环保、可重复使用等，因此在各个领域都有广泛的应用。

一、新型膜材料的种类新型膜材料种类繁多，其中最常见的有以下几种：1. 纳米复合膜纳米复合膜是一种由纳米粒子和基础材料组成的薄膜。

它具有优异的物理和化学性能，能够有效地防止氧化、抗菌、防腐等。

2. 离子交换膜离子交换膜是一种具有特定功能的薄膜，能够对水中的离子进行选择性过滤和交换，广泛用于水处理、电子工业、化学工业等领域。

3. 超滤膜超滤膜是一种可过滤大分子物质的膜材料，能够有效地去除水中的细菌、病毒、有机物等，广泛应用于饮用水净化、食品加工等领域。

4. 氧化石墨烯膜氧化石墨烯膜是一种新型的膜材料，由石墨烯和氧化剂组成，具有高导电性、高透明度、高机械强度等优点，是制备透明电极、光电器件等的理想材料。

二、新型膜材料的应用新型膜材料在各个领域都有广泛的应用，以下是其中的几个例子： 1. 水处理新型膜材料可以有效地去除水中的有机物、重金属、细菌等，因此在水处理领域有着广泛的应用。

例如，超滤膜可以用于饮用水净化，离子交换膜可以用于海水淡化。

2. 食品加工新型膜材料可以用于食品加工中的分离、浓缩、纯化等过程。

例如，纳米复合膜可以用于果汁浓缩，超滤膜可以用于乳制品生产。

3. 医药新型膜材料可以用于医药领域中的分离、纯化等过程。

例如，离子交换膜可以用于制备生物制品，超滤膜可以用于血液透析。

4. 电子工业新型膜材料可以用于电子工业中的电解、膜分离、纯化等过程。

例如，离子交换膜可以用于电镀，氧化石墨烯膜可以用于制备透明电极。

三、新型膜材料的优点新型膜材料相比传统材料具有以下优点：1. 高效新型膜材料具有高效的分离、纯化等功能，能够有效地提高生产效率。

2. 环保新型膜材料可以对水、空气等资源进行有效利用，减少了对环境的污染。

3. 可重复使用新型膜材料具有较长的使用寿命，并且可以反复使用，降低了生产成本。

纳米氧化镁薄膜的作用
纳米氧化镁薄膜的作用如下：
1. 它可以用作氯丁橡胶、丁基橡胶、丁腈橡胶以及氟橡胶的促进剂和活化剂，也可以作为胶粘剂、塑料、油漆、纸张的填料。

2. 它可以制造陶瓷、搪瓷、耐火材料及氧化镁水泥等。

3. 在医药上，纳米氧化镁用作抗酸剂和轻泻剂。

4. 活性纳米氧化镁材料吸附性强，表面化学活性高，可作为高效解离吸附剂，吸附有毒化学物质，如含氯烃、有机磷化物和酸性气体等，用于环境保护。

5. 纳米氧化镁膜具有很好的耐高温效果，可以涂在高温炉的内壁，也可以应用在航天领域；它还有较好的耐磨性，还有一定的防潮、防腐的作用。

总的来说，纳米氧化镁薄膜具有广泛的应用前景，可以有效提高材料性能并降低成本。

碳纳米管薄膜材料
碳纳米管薄膜材料是一种由碳纳米管组成的薄膜结构，具有许多独特的性质和潜在的应用。

碳纳米管是由碳原子以六角形的结构排列而成的管状结构，可以单层或多层存在。

碳纳米管薄膜材料通常由碳纳米管在基板上的自组装形成，也可以通过化学气相沉积等方法制备而成。

碳纳米管薄膜材料具有许多优异的性质，例如高导电性、高机械强度、优异的热导率和化学稳定性。

这些性质使得碳纳米管薄膜材料在许多领域具有广泛的应用前景。

例如，在电子学领域，碳纳米管薄膜可以作为柔性透明导电薄膜，用于柔性显示器、触摸屏等电子设备的制造；在能源领域，碳纳米管薄膜可以作为电极材料，用于制造高性能的锂离子电池和超级电容器；在传感器领域，碳纳米管薄膜可以用于制造高灵敏度的化学传感器和生物传感器等。

此外，碳纳米管薄膜材料还具有一些特殊的性质，例如光学性质和表面增强拉曼散射效应，这些性质使得碳纳米管薄膜在光学器件和生物医学领域也具有潜在的应用前景。

总的来说，碳纳米管薄膜材料具有许多独特的性质和潜在的应
用，其在电子学、能源领域、传感器领域以及光学器件和生物医学
领域都具有广阔的应用前景。

随着对碳纳米管材料制备和性质的深
入研究，相信碳纳米管薄膜材料会在未来得到更广泛的应用和发展。

纳米氧化铝薄膜简介纳米氧化铝薄膜是一种由纳米级氧化铝材料制成的薄膜。

纳米氧化铝的粒径通常在1到100纳米之间，具有良好的热稳定性、机械强度和光学性能。

纳米氧化铝薄膜在聚合物复合材料、光电子器件和涂层技术等领域有着广泛的应用。

制备方法纳米氧化铝薄膜的制备方法多种多样，常见的方法包括溶胶-凝胶法、磁控溅射法、电化学沉积法等。

下面将详细介绍其中的几种方法：溶胶-凝胶法1.准备溶胶和凝胶：将铝盐与合适的溶剂混合，搅拌得到均匀的溶胶；加入适量的催化剂，使得溶胶能够迅速凝胶化。

2.涂覆基底：将准备好的溶胶涂覆在基底上，通过旋涂、刷涂等方法使溶胶均匀附着于基底表面。

3.热处理：将涂覆好的基底放入烘箱中，在适当的温度下进行热处理，使溶胶中的铝盐氧化生成氧化铝凝胶。

4.煅烧：将热处理后的基底放入高温炉中，进行煅烧，使氧化铝凝胶转变为稳定的纳米氧化铝薄膜。

磁控溅射法1.准备目标材料：将氧化铝粉末制备成块状的氧化铝靶材。

2.真空腔体：将含有氧化铝靶材的靶枪放入真空腔体中，确保内部形成高真空环境。

3.溅射：加入适量的气体（通常是氩气）并施加高频电场，使得氧化铝靶材表面的原子被电离和加速，撞击到基底上形成氧化铝薄膜。

4.磁控：在溅射的过程中，通过磁场的控制，可以调节溅射速率、改变薄膜结构和性能。

电化学沉积法1.准备电解液：将含有氧化铝前体的适当溶液制备成电解液。

2.设计电解槽：将基底和计数电极放入电解槽中，使其能够与电解液进行接触。

3.电沉积：通过外加电压，控制电解液中的阴、阳极反应，使氧化铝前体在基底上沉积形成薄膜。

4.后处理：对沉积好的薄膜进行退火或其他处理，以提高薄膜的结晶度和致密度。

应用领域纳米氧化铝薄膜在各个领域都有着广泛的应用。

以下是一些常见的应用领域：聚合物复合材料纳米氧化铝薄膜可以用作聚合物复合材料的增强剂。

将纳米氧化铝薄膜添加到聚合物基体中，可以显著提高复合材料的力学性能、热稳定性和耐磨性。

光电子器件纳米氧化铝薄膜在光电子器件中有着重要的应用。

二维纳米薄膜材料概述二维纳米薄膜材料是一种具有特殊结构和性质的纳米材料，其厚度只有几个原子或几个分子层。

与传统的三维材料相比，二维纳米薄膜材料具有独特的电子、光学、磁学和机械性质，被广泛应用于电子器件、储能、传感器、催化剂等领域。

二维纳米薄膜材料独特的性质源于其极薄的结构。

由于其结构只有几个原子或分子层，表面积相对较大，而体积相对较小，从而导致一系列特殊的物理、化学性质。

例如，二维纳米薄膜材料具有巨大的比表面积，这可以增加其与外界的相互作用，使得其在催化剂、气体传感器等应用中表现出卓越的性能。

此外，二维纳米薄膜材料还具有优异的电子输运性能，其载流子能够在平面上自由传输，使得其在纳米电子器件中具有巨大的潜力。

目前，二维纳米薄膜材料已经被广泛研究和应用。

其中最著名的材料之一是石墨烯。

石墨烯是一种由碳原子组成的平面薄膜，具有优异的导电性能和机械性能，被认为是未来电子器件的候选材料。

除了石墨烯，还有许多其他的二维纳米薄膜材料，如二硫化钼、二硫化钨、二硫化硒等。

这些材料也具有独特的性质，例如，二硫化钼具有优异的光学吸收和光致发光性能，被广泛用于光电器件和传感器。

二维纳米薄膜材料的制备方法主要包括机械剥离法、化学气相沉积法和化学溶液法等。

机械剥离法是目前最常用的制备方法之一，通过在晶体表面撕去原子层来得到二维纳米薄膜。

化学气相沉积法利用化学反应在基底上沉积原子层来制备二维纳米薄膜。

化学溶液法通过调节溶液中的反应条件来得到二维纳米薄膜。

总之，二维纳米薄膜材料具有独特的结构和性质，被广泛应用于电子器件、储能、传感器、催化剂等领域。

随着制备技术的不断进步和发展，预计二维纳米薄膜材料将在各个领域取得更多的突破和应用。

纳米薄膜材料
纳米薄膜材料是一种具有特殊结构和性能的材料，其厚度通常在纳米尺度范围内。

由于其特殊的物理和化学性质，纳米薄膜材料在许多领域都具有重要的应用价值，例如光电子器件、传感器、催化剂等。

本文将对纳米薄膜材料的特性、制备方法和应用进行介绍。

首先，纳米薄膜材料具有较大的比表面积和较高的表面活性，这使得其在催化
剂和传感器等领域具有重要的应用价值。

与传统材料相比，纳米薄膜材料能够更有效地与周围环境发生相互作用，从而提高了催化和传感性能。

其次，纳米薄膜材料的制备方法多种多样，包括物理气相沉积、化学气相沉积、溶液法等。

这些方法可以根据具体的需求选择合适的工艺条件，从而得到具有特定结构和性能的纳米薄膜材料。

例如，通过控制沉积温度、压力和反应气体组成等参数，可以制备出具有优异性能的纳米薄膜材料。

最后，纳米薄膜材料在光电子器件、传感器和催化剂等领域具有广泛的应用。

例如，纳米薄膜材料可以作为光电子器件中的光学薄膜、导电薄膜等关键部件，从而提高器件的性能和稳定性。

在传感器领域，纳米薄膜材料的高表面活性和灵敏度使得其能够更快速、更准确地响应外界环境的变化。

同时，纳米薄膜材料还可以作为催化剂，用于促进化学反应的进行，提高反应速率和选择性。

综上所述，纳米薄膜材料具有特殊的结构和性能，其制备方法多样，应用领域
广泛。

随着纳米技术的不断发展，纳米薄膜材料必将在各个领域发挥重要作用，推动相关技术的进步和应用的拓展。

纳米薄膜材料引言：随着社会生产的发展，仅以强度为主要功能的结构材料越来越不能满足人们的需要，而功能材料的出现弥补了这一不足。

功能材料是指除强度外，以其他功能（电、磁、声、光、热等）为主要功能的材料的总称。

即为满足某些特定的物理和化学性能要求而制造的材料，就是功能材料。

如，电功能材料，磁功能材料，光功能材料，超导材料，储氢材料，形状记忆合金，非晶材料、纳米材料和生物医学材料等等。

纳米材料作为功能材料的一种，较其他材料其具有更为优异的物理化学特性及发展潜力，正在不断的吸引着世界的目光。

而且随着电子工业的迅速崛起，使得纳米薄膜材料和技术变得越来越重要，特别在集成电路微型化和微电子方面。

一纳米材料1 定义及分类从狭义上，纳米材料是指纳米颗粒和由它们构成的纳米薄膜和固体。

广义上，纳米材料是指在三维空间中至少有一维处于纳米尺度范围或由它们作为基本单元构成的材料。

按维数，纳米材料的基本单元一般分为三类：○1零维，指在空间三维尺度均在纳米尺度，如纳米颗粒、原子团簇等；○2一维，指在空间有两维处于纳米尺度，如纳米棒、纳米线、纳米管等；○3二维，指在三维空间中有一维在纳米尺度，如薄膜，超晶格等。

2 纳米粒子的特性（1）小尺寸效应纳米材料中的微粒尺寸小到与光波波长或德布罗意波波长、超导态的相干长度等物理特征相当或更小时，电子被局域在一个体积十分微小的纳米空间，电子运输受到限制，电子平均自由程很短，能级产生分裂，这使得材料的声、光、电、磁、热、力学等性能发生新奇的改变。

如金属纳米材料的电阻随尺寸的下降而增大；金属熔点明显降低；10~25nm的铁磁金属微粒矫顽力比相同的宏观材料大1000倍，而当颗粒尺寸小于10nm矫顽力变为零，表现为顺磁性等。

（2）表面效应纳米材料由于其组成材料的纳米粒子尺寸小，微粒表面所占的原子数目大大增加。

例如，当粒子粒径从100nm减小到1nm，其表面原子占粒子中原子总数从20%增加到99%。

庞大的比表面，使得键态严重失配。

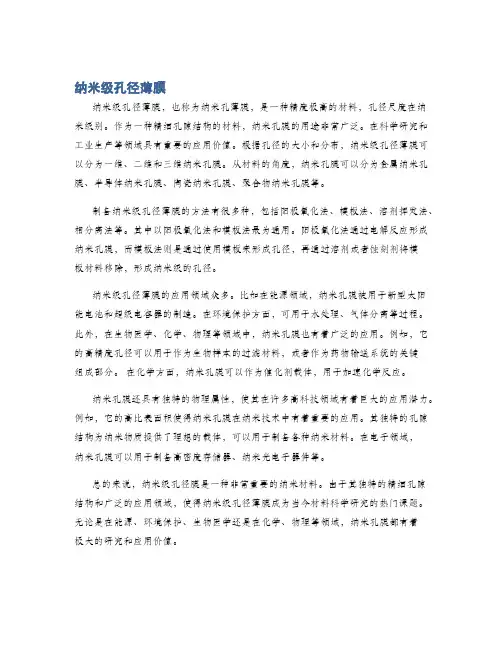

纳米级孔径薄膜纳米级孔径薄膜，也称为纳米孔薄膜，是一种精度极高的材料，孔径尺度在纳米级别。

作为一种精细孔隙结构的材料，纳米孔膜的用途非常广泛。

在科学研究和工业生产等领域具有重要的应用价值。

根据孔径的大小和分布，纳米级孔径薄膜可以分为一维、二维和三维纳米孔膜。

从材料的角度，纳米孔膜可以分为金属纳米孔膜、半导体纳米孔膜、陶瓷纳米孔膜、聚合物纳米孔膜等。

制备纳米级孔径薄膜的方法有很多种，包括阳极氧化法、模板法、溶剂挥发法、相分离法等。

其中以阳极氧化法和模板法最为通用。

阳极氧化法通过电解反应形成纳米孔膜，而模板法则是通过使用模板来形成孔径，再通过溶剂或者蚀刻剂将模板材料移除，形成纳米级的孔径。

纳米级孔径薄膜的应用领域众多。

比如在能源领域，纳米孔膜被用于新型太阳能电池和超级电容器的制造。

在环境保护方面，可用于水处理、气体分离等过程。

此外，在生物医学、化学、物理等领域中，纳米孔膜也有着广泛的应用。

例如，它的高精度孔径可以用于作为生物样本的过滤材料，或者作为药物输送系统的关键组成部分。

在化学方面，纳米孔膜可以作为催化剂载体，用于加速化学反应。

纳米孔膜还具有独特的物理属性，使其在许多高科技领域有着巨大的应用潜力。

例如，它的高比表面积使得纳米孔膜在纳米技术中有着重要的应用。

其独特的孔隙结构为纳米物质提供了理想的载体，可以用于制备各种纳米材料。

在电子领域，纳米孔膜可以用于制备高密度存储器、纳米光电子器件等。

总的来说，纳米级孔径膜是一种非常重要的纳米材料。

由于其独特的精细孔隙结构和广泛的应用领域，使得纳米级孔径薄膜成为当今材料科学研究的热门课题。

无论是在能源、环境保护、生物医学还是在化学、物理等领域，纳米孔膜都有着极大的研究和应用价值。

纳米级孔径薄膜纳米级孔径薄膜是一种由纳米尺度孔道构成的薄膜材料。

纳米级孔径薄膜在材料科学、物理学和化学等领域有着广泛的应用前景。

本文将介绍纳米级孔径薄膜的定义、制备方法、物理性质以及应用领域等方面的内容。

纳米级孔径薄膜的定义：纳米级孔径薄膜是一种厚度在几十纳米到几百纳米之间，具有纳米级孔道结构的薄膜材料。

纳米级孔径薄膜的孔径大小通常在1到100纳米之间，具有高度有序排列的孔道结构。

纳米级孔径薄膜的制备方法：纳米级孔径薄膜的制备可以使用多种方法，如溶剂烧蚀法、相转移法、电化学法、模板法等。

其中，模板法是最常用的制备方法之一。

模板法利用纳米级孔道模板的孔道结构作为模板，通过溶胶-凝胶或物理蒸发的方法将材料填充到模板孔道中，然后去除模板材料，从而得到纳米级孔径薄膜。

纳米级孔径薄膜的物理性质：纳米级孔径薄膜具有很多独特的物理性质。

首先，纳米级孔径薄膜具有很大的比表面积，这使得其在催化、吸附、分离等方面具有出色的性能。

其次，纳米级孔径薄膜具有尺寸限制效应和量子大小效应，导致其光学、电学、磁学等性质与宏观材料有很大差异。

此外，纳米级孔径薄膜还具有可控的孔径大小和孔道结构，能够通过调节制备条件来改变其性质。

纳米级孔径薄膜的应用领域：纳米级孔径薄膜具有广泛的应用前景。

首先，纳米级孔径薄膜在催化领域具有很大的潜力。

其大比表面积和可控的孔道结构使得其成为高效催化剂的良好载体。

其次，纳米级孔径薄膜在分离领域也有着广泛的应用。

其孔径大小和孔道结构可以使其选择性地分离特定大小的分子或离子。

此外，纳米级孔径薄膜还可以用作光学、电子和传感器等方面的功能材料。

总结：纳米级孔径薄膜是一种具有纳米级孔道结构的薄膜材料，具有很大的比表面积和可控的孔道结构。

纳米级孔径薄膜具有独特的物理性质，具有广泛的应用前景。

对纳米级孔径薄膜的制备方法和性质进行深入研究，对于开发高效催化剂、分离材料和功能材料等具有重要意义。

材料学中的新型纳米材料研究近年来，随着纳米科技的快速发展和广泛应用，新型纳米材料的研究成为材料学的热点之一、新型纳米材料具有许多优异的特性，能够满足现代科学和技术对材料的高要求。

在材料学中，新型纳米材料的研究主要包括纳米颗粒、纳米片、纳米线、纳米粉体、纳米薄膜等多种形态的纳米材料。

首先，纳米颗粒是一种最常见的纳米材料形态。

它们具有较大的比表面积和尺寸效应，因此在光学、电子、磁学、生物医学等领域有着广泛的应用。

纳米颗粒的制备方法有热法、溶胶-凝胶法、溶剂热法、微乳液法等。

常见的纳米颗粒材料有金、银、铁氧体、二氧化钛等。

其次，纳米片是指一种较薄且较大的二维纳米结构。

由于它们的特殊结构，纳米片具有优异的力学、光学和电子性能。

纳米片的制备方法有剥离法、溶液法、化学气相沉积法等。

常见的纳米片材料有石墨烯、氮化硼等。

纳米线是指一维的纳米结构，具有长宽比较高的特点。

纳米线的制备方法有溶液法、物理气相法、化学气相沉积法等。

纳米线常用的材料有二氧化硅、碳纳米管等。

纳米线具有优异的光电性能和导电性能，广泛应用于光电子器件、传感器、纳米电子器件等领域。

纳米粉体是指一种具有纳米级粒径的粉末状材料。

纳米粉体的制备方法有溶胶-凝胶法、球磨法、化学还原法等。

纳米粉体在催化、吸附、涂层等领域有着广泛的应用。

常见的纳米粉体材料有氧化锌、氧化铁等。

纳米薄膜是指一种薄而平坦的二维纳米结构。

纳米薄膜的制备方法有物理气相沉积法、溅射法、化学气相沉积法等。

纳米薄膜在光学、电子、导电、保护等领域有着广泛的应用。

常见的纳米薄膜材料有二氧化钛、氧化锌等。

总的来说，新型纳米材料的研究在材料学领域具有极大的潜力。

通过改变材料形态、尺寸和结构，可以调控材料的物理、化学、光学和电子性能，满足不同应用领域对材料的要求。

未来，随着纳米技术的不断发展和新型材料的涌现，纳米材料将继续为科技进步和产业发展做出重要贡献。

导热系数低的纳米薄膜材料
有很多纳米薄膜材料具有较低的导热系数，以下是一些常见的例子：
1. 氧化铝纳米薄膜：氧化铝纳米薄膜具有良好的绝缘性能和较低的导热系数，常用于热障涂层和热电材料中。

2. 石墨烯薄膜：石墨烯是一种非常薄的二维材料，具有出色的导电和导热性能，但其导热系数较低，适用于热管理和导热界面材料。

3. 碳纳米管薄膜：碳纳米管是由碳原子构成的纳米级管状结构，具有优异的导电和导热性能，但其导热系数相对较低。

4. 氮化硼薄膜：氮化硼是一种具有高熔点和良好热导率的材料，其纳米薄膜形式具有较低的导热系数。

5. 硅氧烷薄膜：硅氧烷薄膜是一种有机硅聚合物材料，具有优异的绝缘性和低导热系数，常用于热障涂层和保温材料中。

这些纳米薄膜材料具有较低的导热系数，可用于各种应用领域，如热管理、热障涂层、导热界面材料等。

薄膜材料有哪些
薄膜材料是一种在工业和科技领域中广泛应用的材料，它具有许多独特的特性
和优势。

薄膜材料主要是指厚度在纳米级到微米级之间的材料，通常由聚合物、金属、陶瓷等材料制成。

在各种领域中，薄膜材料都发挥着重要作用，比如在光学、电子、医疗、能源等方面都有着广泛的应用。

首先，薄膜材料在光学领域中有着重要的应用。

光学薄膜材料具有优异的透明
性和反射性能，可以用于制造光学镜片、滤光片、太阳能电池等产品。

这些产品在光学仪器、光学通信、光学显示等领域中有着重要的作用，为人们的生活和工作提供了便利。

其次，薄膜材料在电子领域也有着广泛的应用。

例如，薄膜材料可以用于制造
柔性电子产品，比如柔性显示屏、柔性电池等。

与传统的硬性电子产品相比，柔性电子产品更轻薄便携，可以更好地适应各种复杂的环境和形状，因此备受市场青睐。

此外，薄膜材料在医疗领域中也有着重要的应用。

例如，医用薄膜材料可以用
于制造医用敷料、手术器械包装、医用隔膜等产品。

这些产品具有优异的透气性、防水性和抗菌性能，可以有效地保护伤口，预防感染，为患者的康复提供保障。

最后，薄膜材料在能源领域中也有着重要的应用。

例如，太阳能电池、燃料电池、锂离子电池等产品都需要使用薄膜材料作为关键部件。

薄膜材料具有优异的导电性、光学性能和化学稳定性，可以有效地提高能源转换效率，推动清洁能源的发展。

总的来说，薄膜材料是一种具有广泛应用前景的材料，它在光学、电子、医疗、能源等领域都有着重要的作用。

随着科技的不断进步和创新，相信薄膜材料将会有更多的新应用出现，为人类社会的发展和进步做出更大的贡献。
