机械制图尺寸标注方法文章目录[隐藏]∙一、标注尺寸的要求∙二、基本规则∙三、尺寸组成∙四、尺寸类型GB/T4458.4-2003《机械制图尺寸注法》中规定了机械制图尺寸标注方法，本文对常见的标注要求进行梳理。
一、标注尺寸的要求图样不论按什么比例绘制，其结构的大小由标注的尺寸确定。
标注尺寸时，应严格遵照国家标准有关尺寸注法的规定。
做到正确、齐全、清晰、合理。
正确符合国家标准规定。
完整齐全，不遗漏，也不重复。
清晰标注在图样最明显处，且布局适当，便于看图。
合理既保证设计要求，又适合加工时检验测量。
二、基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中的尺寸以毫米为单位时，不需注明计量单位的代号或名称，如采用其他单位，则必须注明相应的单位代号或名称，如30°。
3、机件的每一尺寸，在图样中一般只标注一次，并应标注在反映该结构最清晰的图形上。
4、图样中所注尺寸是该机件最后完工时的尺寸，否则应另加说明。
5、绘制图样时属于理想关系绘制，如相互平行平面、以及相互垂直平面关系均按图形所示几何关系处理，通常不标注尺寸。
三、尺寸组成一个完整的尺寸是由尺寸界线、尺寸线、箭头和尺寸数字，以及注写在尺寸数字周围的一些字母和符号所组成，如标注直径时，在尺寸数字前加注符号“Ø”，标注半径时，在尺寸数字前加注符号“R”等。
如图1.1.4-1所示。
机械制图尺寸界线示意机械制图尺寸线示意机械制图尺寸箭头示意机械制图尺寸数字标注示意1、尺寸界限—用细实线画出，并应由图形的轮廓线或对称线处引出，也可用轮廓线作为尺寸界限，尺寸界限一般应与尺寸线垂直，并超出尺寸线约2mm。
2、尺寸线—必须用细实线单独画出，不能用其他图线代替，也不得与其他图线重合或画在其他线的延长线上。
标注线性尺寸时，尺寸线必须与所标注的线段平行，尺寸线与轮廓线的间距、相同方向上尺寸线之间的间距应大于5mm。

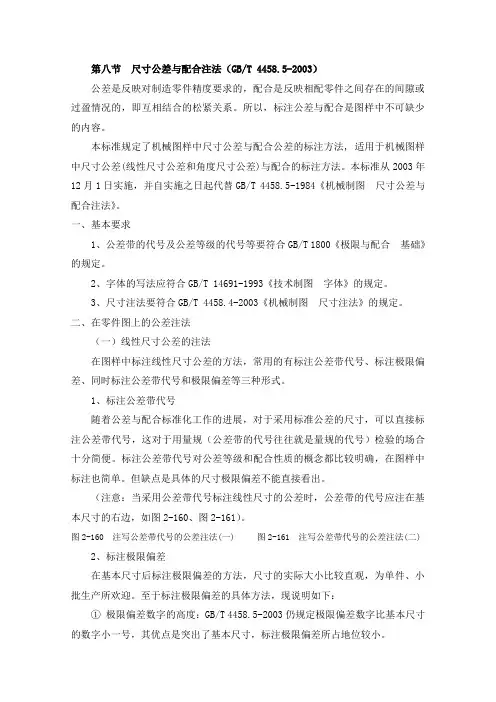

第八节尺寸公差与配合注法（GB/T 4458.5-2003）公差是反映对制造零件精度要求的，配合是反映相配零件之间存在的间隙或过盈情况的，即互相结合的松紧关系。
所以，标注公差与配合是图样中不可缺少的内容。
本标准规定了机械图样中尺寸公差与配合公差的标注方法, 适用于机械图样中尺寸公差(线性尺寸公差和角度尺寸公差)与配合的标注方法。
本标准从2003年12月1日实施，并自实施之日起代替GB/T 4458.5-1984《机械制图尺寸公差与配合注法》。
一、基本要求1、公差带的代号及公差等级的代号等要符合GB/T 1800《极限与配合基础》的规定。
2、字体的写法应符合GB/T 14691-1993《技术制图字体》的规定。
3、尺寸注法要符合GB/T 4458.4-2003《机械制图尺寸注法》的规定。
二、在零件图上的公差注法（一）线性尺寸公差的注法在图样中标注线性尺寸公差的方法，常用的有标注公差带代号、标注极限偏差、同时标注公差带代号和极限偏差等三种形式。
1、标注公差带代号随着公差与配合标准化工作的进展，对于采用标准公差的尺寸，可以直接标注公差带代号，这对于用量规（公差带的代号往往就是量规的代号）检验的场合十分简便。
标注公差带代号对公差等级和配合性质的概念都比较明确，在图样中标注也简单。
但缺点是具体的尺寸极限偏差不能直接看出。
（注意：当采用公差带代号标注线性尺寸的公差时，公差带的代号应注在基本尺寸的右边，如图2-160、图2-161）。
图2-160 注写公差带代号的公差注法(一) 图2-161 注写公差带代号的公差注法(二)2、标注极限偏差在基本尺寸后标注极限偏差的方法，尺寸的实际大小比较直观，为单件、小批生产所欢迎。
至于标注极限偏差的具体方法，现说明如下：①极限偏差数字的高度：GB/T 4458.5-2003仍规定极限偏差数字比基本尺寸的数字小一号，其优点是突出了基本尺寸，标注极限偏差所占地位较小。
②极限偏差标注的位置：上偏差应注在基本尺寸数字的右上方，下偏差注在基本尺寸数字的右下方，并且下偏差的数字必须与基本尺寸数字注在同一底线上，如图2-162、图2-163。
