机械制图4-4 组合体尺寸注法

课前准备1、复习棱柱、棱锥的投影规律2、复习圆柱、圆锥、圆球的投影规律3、复习基本立体截交线的作法4、复习两回转体相贯线的作法第4章组合体的视图及尺寸注法我们将那些结构、形状较为复杂的形体称为组合体。

我们见到的零件多为由各种基本形体堆积或挖切而成的组合体，因此，学习分析、绘制、阅读组合体视图是学习机械制图的重要基础。

本章主要内容1.三视图的形成及其投影特性2.组合体三视图的画法3.组合体三视图的尺寸注法4.阅读组合体的三视图§4.1 三视图的形成及其特性本节主要内容：了解三视图的形成掌握三视图的特性一、三视图的形成视图：将机件用正投影法向投影面投射所得到的图形。

三视图：机件在三面投影体系中投射所得到的图形。

正面投影——主视图 水平投影——俯视图 侧面投影——左视图 V 俯视左视 YXZO x 0 zy W二、三视图的特性1、度量性高宽长宽长度：在主视图和俯视图中量取宽度：在俯视图和左视图中量取高度：在主视图和左视图中量取2、对应性主视俯视长相等且对正主视左视高相等且平齐俯视左视宽相等且对应三等关系长对正高平齐宽相等长高宽宽∙ 主视图反映：上、下 、左、右∙ 俯视图反映：前、后 、左、右∙ 左视图反映：上、下 、前、后上下上 下 后 前 前后 左右左右 3、方位性§4.2 组合体的组成方式和画法本节主要内容：了解组合体的组成方式了解形体表面的相互位置关系掌握组合体三视图的画法一、组合体的组成方式由若干简单立体（平面体和曲面体）通过叠加、切割等方式构成的整体，称为组合体。

凸台圆筒支撑板底板肋板组合体的构成方式分为叠加型、切割型和综合型三种基本类型：1、叠加型：几个基本形体按照一定的空间位置关系堆叠而成同轴叠加非对称叠加对称叠加2、切割型：在一个基本形体上切除一个或几个基本形体3、综合型：既有堆叠，又有挖切。

N =((M - D) - E)- F M =(A∪B)∪C1、平行——平齐与不平齐二、几何形体间表面的相互位置关系表面平齐表面不平齐无线 实线共面不画线异面要画线不共面共面2、相切：相切处光滑过渡，无分界线。

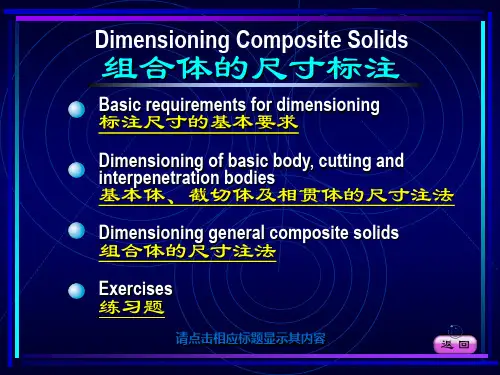

Basic requirements for dimensioning 标注尺寸的基本要求Dimensioning of basic body, cutting and interpenetration bodies 基本体、截切体及相贯体的尺寸注法Dimensioning general composite solids 组合体的尺寸注法Exercises 练习题Dimensioning Composite Solids 组合体的尺寸标注请点击相应标题显示其内容Reasonableness :The dimensions must be marked according to the requirements of design,manufacture and test.合理：所注尺寸要符合设计、制造和检验等要求。

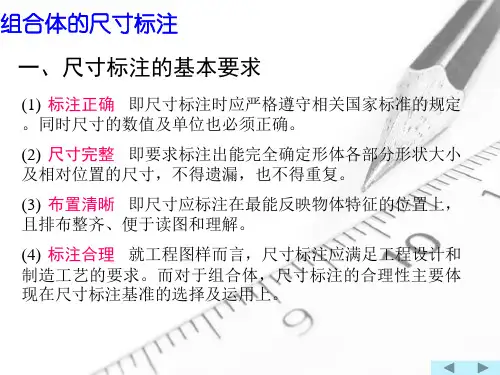

Correctness :There should be no mistake with all dimensions and the national standard (GB) should be observed. 正确：尺寸无误，注法符合国标规定。

Correctness ，integrity ，clarity ，reasonableness.正确、完整、清晰、合理。

请点击鼠标左键显示后面内容Integrity :The dimension must fully define the size of the part and the relative locations of individual components. It can not be skipped, nor repeated.完整：所注尺寸必须能完整确定零件的形状大小及位置,不遗漏,不重复。

Clarity :The arrangement of the dimensions should be clear and clean.清晰：尺寸布局清晰，便于看图。
