G105摩擦焊钻杆焊接工艺规范

焊接工艺操作规程

1. 引言

焊接是一种常见的金属连接方法，它通过热能和压力将两个或多个金属部件牢固地连接在一起。为了确保焊接工艺的质量和安全性，制定并遵守焊接工艺操作规程是至关重要的。本文将详细介绍焊接工艺操作规程的相关内容。

2. 适用范围

本焊接工艺操作规程适用于所有焊接工艺，包括手工焊、机器焊、自动化焊等。

3. 设备要求

3.1 焊接设备的选择应符合相关标准，并经过定期检查和维护。

3.2 所有焊接设备和工具必须符合安全使用要求，并由经过培训的操作人员操作。

4. 材料准备

4.1 确保所用焊接材料符合焊接图纸和规范的要求。

4.2 焊接材料的存储和保管应避免受潮、污染和损坏。

5. 焊接技术规范

5.1 准备工作

5.1.1 确定焊接部位和焊接顺序。 5.1.2 清洁焊接部位以去除杂质、氧化物和污染物。

5.1.3 进行必要的热处理和预热。

5.2 焊接参数设定

5.2.1 根据焊接材料和焊接工艺选择合适的焊接电流、电压和焊接速度等参数。

5.2.2 确定电极和焊丝的直径和合适的极性。

5.3 焊接操作

5.3.1 操作人员应佩戴适当的焊接防护用品，如焊接手套、面罩和防护服等。

5.3.2 进行焊接前的试焊，以确保焊接质量。

5.3.3 控制焊接速度和电流，以保证焊缝的质量和外观。

5.3.4 定期检查焊接设备和焊接电路，确保其正常运行和安全性。

5.3.5 焊接结束后，将焊接设备和工具妥善存放，并清理焊接区域。

6. 焊接验收标准

6.1 焊缝外观应符合相关标准，并无焊瘤、裂纹和气孔等缺陷。

6.2 进行焊接强度测试，确保焊接连接的可靠性和牢固性。

6.3 检查焊接质量以确认焊接是否符合设计要求和相关规范。

7. 安全措施 7.1 操作人员必须经过焊接安全培训，并严格遵守相关操作规程。

7.2 提供足够的通风设备，以确保焊接过程中产生的有害气体排出。

7.3 确保工作区域的清洁和整齐，以减少安全事故的发生。

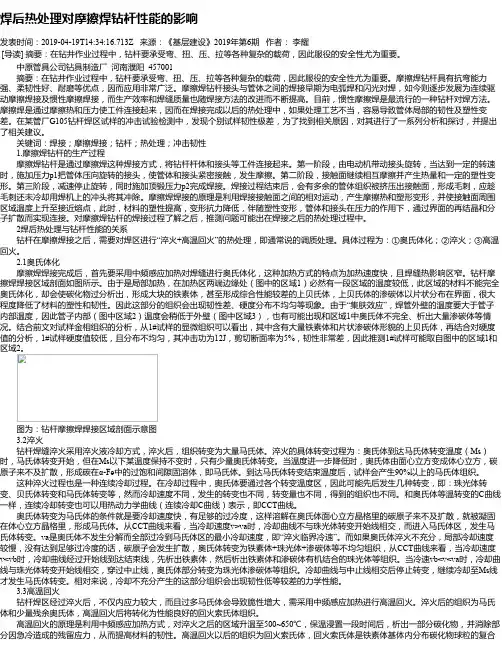

焊后热处理对摩擦焊钻杆性能的影响

发表时间：2019-04-19T14:34:16.713Z 来源：《基层建设》2019年第6期 作者： 李耀

[导读] 摘要：在钻井作业过程中，钻杆要承受弯、扭、压、拉等各种复杂的载荷，因此服役的安全性尤为重要。

中原管具公司钻具制造厂 河南濮阳 457001

摘要：在钻井作业过程中，钻杆要承受弯、扭、压、拉等各种复杂的载荷，因此服役的安全性尤为重要。摩擦焊钻杆具有抗弯能力强、柔韧性好、耐磨等优点，因而应用非常广泛。摩擦焊钻杆接头与管体之间的焊接早期为电弧焊和闪光对焊，如今则逐步发展为连续驱

动摩擦焊接及惯性摩擦焊接，而生产效率和焊缝质量也随焊接方法的改进而不断提高。目前，惯性摩擦焊是最流行的一种钻杆对焊方法。

摩擦焊是通过摩擦热和压力使工件连接起来，因而在焊接完成以后的热处理中，如果处理工艺不当，容易导致管体局部的韧性及塑性变

差。在某管厂G105钻杆焊区试样的冲击试验检测中，发现个别试样韧性极差，为了找到相关原因，对其进行了一系列分析和探讨，并提出

了相关建议。

关键词：焊接；摩擦焊接；钻杆；热处理；冲击韧性

1.摩擦焊钻杆的生产过程

摩擦焊钻杆是通过摩擦焊这种焊接方式，将钻杆杆体和接头等工件连接起来。第一阶段，由电动机带动接头旋转，当达到一定的转速时，施加压力p1把管体压向旋转的接头，使管体和接头紧密接触，发生摩擦。第二阶段，接触面继续相互摩擦并产生热量和一定的塑性变

形。第三阶段，减速停止旋转，同时施加顶锻压力p2完成焊接。焊接过程结束后，会有多余的管体组织被挤压出接触面，形成毛刺，应趁

毛刺还未冷却用焊机上的冲头将其冲除。摩擦焊焊接的原理是利用焊接接触面之间的相对运动，产生摩擦热和塑形变形，并使接触面周围

区域温度上升至接近熔点，此时，材料的塑性提高，变形抗力降低，伴随塑性变形，管体和接头在压力的作用下，通过界面的再结晶和分

子扩散而实现连接。对摩擦焊钻杆的焊接过程了解之后，推测问题可能出在焊接之后的热处理过程中。

石油钻杆耐磨带焊接工艺流程及检验标准

耐磨带焊接过程直接影响耐磨带最终成品的外观和质量，并进一步影响石油钻杆的使用风险和寿命。研究表明，常见的耐磨带焊接缺陷例如耐磨带表面裂纹、飞溅、气孔等均与是否制定和采用了正确的焊接工艺和焊接标准有高度关联。作为国产耐磨带焊接材料的领军单位，北京固本科技有限公司公开了该公司为客户提供的耐磨带焊接工艺流程及标准规范。

一、焊接设备的选型

焊接设备是整个耐磨带焊接的关键所在，一般来说，焊接设备由3大部分组成，分别是：焊机、钻杆旋转装置、焊枪控制装置。

其中，焊机的选择需要注意以下两个事项。（1）根据钻具耐磨带和堆焊的特殊性，在设备选择上选用电压为22V~28V、电流为240A~320A的自动气体保护直流焊机。（2）选用速度可调、送丝结构平稳的焊机，压丝轮紧度可调，要适中。送丝速度应在6~12m/min范围内。

钻杆旋转装置需要注意以下事项：在夹紧钻具接头装置选择上，选用转速可调，能在焊枪下面正、反旋转钻具接头的装置。

焊枪控制装置需要注意。（1）夹紧焊枪并可以带动焊枪自由摆动，摆动幅度为15~40mm。（2）焊枪在上、下、左、右范围内均可大幅度移动。

二、耐磨带焊丝的选型

不同型号的耐磨带焊丝具有不同的合金成分，焊接后的表面硬度、焊缝裂纹也有所差异。根据钻杆的应用场合和设计要求，可自行选择合适的耐磨带焊丝型号。所有耐磨带焊丝应遵循和符合以下要求：

（1）直径为1.2或1.6mm，直径误差不得超过3%；

（2）焊丝使用SPCC钢带轧制工艺制成，表面应光滑平整，没有毛刺；

（3）焊缝表面没有裂纹。某些型号耐磨带焊丝允许焊缝表面裂纹存在，但裂纹不得渗透到钻杆基体；

（4）随焊丝产品附带材质保证书，无磁型耐磨带焊丝附带磁导率检查报告。

三、焊前准备

严格地进行焊前准备工作，可以更好地确保耐磨带焊接工作正常进行，获得最佳的焊接效果。具体地，焊前准备工作分为下列3点：
