焊接工艺评定规程

目录焊接工艺规程 (1)一、焊接工艺评定及焊工的岗前培训 (1)1、焊接工艺评定 (1)2、持证焊工的岗前培训 (1)二、焊接方法 (1)1、承压管道部分 (1)2、钢结构部分 (1)3、锅炉本体密封 (2)4、承压部件 (2)5、燃油管道 (2)6、高压汽水管道 (2)7、大直径管道 (2)8、支吊架 (2)9、中、低压管道 (2)10、油系统管道 (3)11、热控仪表管的焊接 (3)12、排汽装置焊接 (3)13、铝母线等铝及铝合金焊接 (4)三、焊接坡口形式及组装要求 (4)1、坡口形式及尺寸 (4)2、坡口的加工及清理 (4)3、焊件的组装及定位要求 (5)4、充氩 (6)四、焊接工艺及热处理规范 (7)1、焊接工艺 (7)2、焊接热处理规范 (8)3、热电偶的安装 (10)4、加热器的安装 (10)5、保温材料 (12)6、焊口焊前预热 (12)7、焊后热处理 (13)8、焊接施工条件的确定 (13)五、焊接接头质量检验 (13)1、焊接接头质量的检验内容 (13)2、焊接接头质量无损检测检验范围、焊接接头质量检验评定标准 (14)3、焊缝硬度评定标准 (14)4、光谱分析 (14)六、不合格焊口处理 (14)七、焊接过程管理程序 (15)1、焊接过程管理程序图 (15)2、接受外工种的委托 (16)3、岗前技术交底 (16)4、焊接施工监督 (16)5、热处理 (16)6、外观检查 (16)7、无损探伤 (16)八、质量检查及验收 (17)1、焊接工程质量检查内容 (17)2、焊接质量验收程序及组织 (17)3*150T/H锅炉安装工程焊接工艺规程************有限公司一、焊接工艺评定及焊工的岗前培训1、焊接工艺评定1.1焊接工艺评定依据以《焊接工艺评定规程》DL/T868-2014为依据，进行焊接工艺评定。

1.2焊接工艺评定要求工艺评定做到满足现场要求，数据准确，保证焊接施工质量。

目次前言1 范围2 规范性引用文件3 术语4 总则5 基本规定6 评定项目及试样制备7 试验方法及评定标准8 评定工作的程序和管理附录A（资料性附录）常见国外钢材分类表附录B（资料性附录）焊接工艺评定任务书、方案、报告格式前言根据原国家经济贸易委员会电力［2000］22号《关于确认1999年度电力行业标准制、修订计划项目的通知》的要求，对SD340—1989《火力发电厂锅炉、压力容器焊接工艺评定规程》进行了修订，其格式按照DL/T600—2001《电力标准编写的基本规定》的规定编排。

本标准修订过程中，参照了有关国际标准、国家标准和国内有关标准及规定。

为了正确地完成电力行业中生产、建设、检修、改造工作所涉及的焊接任务，必须按照规定程序拟定焊接工艺指导文件。

本标准则提供在拟定焊接工艺指导文件之前应该完成的焊接工艺评定工作的依据。

电力行业焊接工作的基础性标准是DL/T869—2004《火力发电厂焊接技术规程》和DL/T678—1999《电站钢结构焊接通用技术条件》。

本标准是支持上述标准且相对独立的标准。

原规程实施已十多年，对推动电力行业焊接技术的发展，进而提高焊接工程的质量起到了很好的作用。

随着技术的进步，该规程也显现出一些不适应性。

本次修订主要扩大了焊接方法的适用范围，增加了近年来电站已经采用的新钢种；对原规程中过于繁琐的程序和内容进行了调整。

本标准实施后替代SD340—1989《火力发电厂锅炉、压力容器焊接工艺评定规程》，可覆盖电力行业的全部焊接工艺评定工作。

本标准实施后代替SD340—1989。

本标准的附录A、附录B是资料性附录。

本标准由中国电力企业联合会提出。

本标准由电力行业电站焊接标准化技术委员会归口并负责解释。

本标准主要起草单位：国电电力建设研究所、国家电力公司电源建设部、辽宁发电厂、辽宁省电力科学研究院、天津电力建设公司。

本标准主要起草人：郭军、杨建平、李卫东、张佩良、张信林、刘传玉。

焊接工艺评定规程1 范围本标准规定了在电力行业锅炉、管道、压力容器和承重钢结构等钢制设备的制作、安装、检修焊接工作和焊工技术考核工作实施前进行的焊接工艺评定（以下简称评定）规则、试验方法和合格标准。

焊接工艺评定与规程等流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!焊接工艺评定与规程是一个系统的过程，主要用于验证焊接方法、材料、参数和操作人员的能力，以确保焊接接头满足设计要求。

For personal use only in study and research; not for commercialuse焊接工艺评定试验试样取样通用工艺规程1主题内容与适应范围1.1 本规程规定了钢制焊接压力容器焊接工艺评定试验试样加工方法和要求。

1.2 本规程适用于本公司钢制压力容器焊接工艺评定。

2 总则2.1 焊接责任工程师应根据公司需要确定焊接工艺评定项目。

2.2 焊接工艺评定所用设备、仪表应处于正常工作状态，钢材、焊接材料必须符合相应标准，并由本公司技能熟练的焊工使用本公司焊接设备焊接试板。

3 试样制备3.1 试样取样及尺寸、要求图3-1a) 所有切口不得用剪板机剪切b) 所有棱角都应倒成R2圆角（除焊缝外）；c) 在所有试样端头打上钢印；d) 所有试样表面不得有碰伤；e) 试样数量：5件。

3.2 试样取样位置，试样取样位置见图3-2。

（c）取纵向弯曲试样时图3-2 板材取样位置图（续完）试样要求a) 试件角变形超过3°时，应在无损检测前进行冷校平。

b) 试件经外观检查和无损检测合格后，允许避开缺陷取样。

c) 力学性能试样应以机械法去除焊缝余高，使之与母材平齐。

d) 应在试样端头和剩余试件的先焊面打上钢印标记。

3.2.2 管材取样管材对接焊缝试件取样位置见图3-3。

试样要求管材对接焊缝的试样要求按本规程的表3-1(a) 拉力试样为整管时弯曲试样位置图3-3 管材取样位置图（未完）(b)不要求冲击试验时(c) 要求冲击试验时1—拉力试样； 2—面弯试样； 3—背弯试样； 4—侧弯试样；5—冲击试样；③⑥⑨12—钟点记号，为水平固定位置焊接时的定位标记。

图3-3 管材取样位置图（续完）3.2.3 板材角焊缝取样板材角焊缝取样位置见图3-4。

取样要求a) 试件两端各舍去20mm，然后沿试样横向等分切取5个试样；b) 每个试样棱角（除焊缝外）都倒成R2圆角；c) 每块试样端部打上钢印；d) 试样数量：5件。

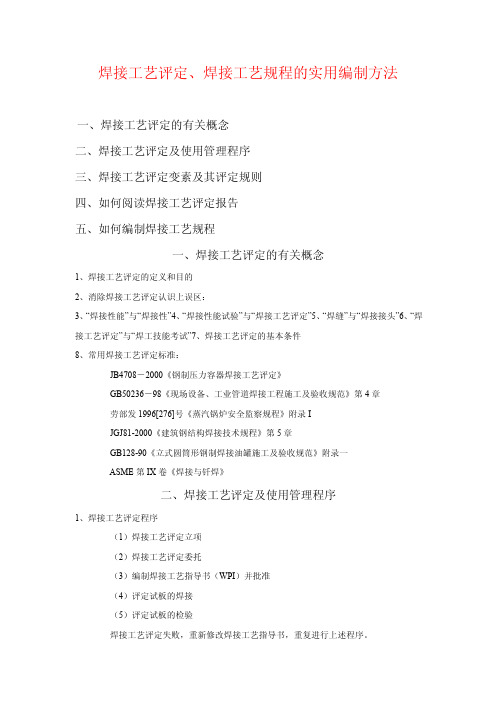

焊接工艺评定、焊接工艺规程的实用编制方法一、焊接工艺评定的有关概念二、焊接工艺评定及使用管理程序三、焊接工艺评定变素及其评定规则四、如何阅读焊接工艺评定报告五、如何编制焊接工艺规程一、焊接工艺评定的有关概念1、焊接工艺评定的定义和目的2、消除焊接工艺评定认识上误区：3、“焊接性能”与“焊接性”4、“焊接性能试验”与“焊接工艺评定”5、“焊缝”与“焊接接头”6、“焊接工艺评定”与“焊工技能考试”7、焊接工艺评定的基本条件8、常用焊接工艺评定标准：JB4708－2000《钢制压力容器焊接工艺评定》GB50236－98《现场设备、工业管道焊接工程施工及验收规范》第4章劳部发1996[276]号《蒸汽锅炉安全监察规程》附录IJGJ81-2000《建筑钢结构焊接技术规程》第5章GB128-90《立式圆筒形钢制焊接油罐施工及验收规范》附录一ASME第IX卷《焊接与钎焊》二、焊接工艺评定及使用管理程序1、焊接工艺评定程序（1）焊接工艺评定立项（2）焊接工艺评定委托（3）编制焊接工艺指导书（WPI）并批准（4）评定试板的焊接（5）评定试板的检验焊接工艺评定失败，重新修改焊接工艺指导书，重复进行上述程序。

（6）编写焊接工艺评定报告（PQR）并批准2、焊接工艺评定文件的使用与管理（1）焊接工艺评定文件的受控登记。

（2）焊接工艺评定的有效版本及换版转换。

（3）每季度编制焊接工艺评定文件的有效版本目录。

（4）保证现场工程和产品的焊接工艺评定的覆盖率为100%。

（5）焊接工艺评定文件作为公司的一项焊接技术储备，属于公司重要技术机密文件，应妥善保管。

三、焊接工艺评定变素及其评定规则1、焊接工艺评定的主要变素：试件形式母材类别焊接方法焊接工艺因素焊后热处理种类及参数母材厚度焊缝熔敷金属厚度四、如何阅读焊接工艺评定报告1、如何认识焊接工艺评定报告的作用（1）焊接工艺评定报告的合法性：（2）焊接工艺评定报告的有效性：（3）焊接工艺评定报告及焊接工艺规程的局限性：（4）焊接工艺评定报告是一种必须由企业焊接责任工程师和总工程师签字的重要质保文件，也是技术监督部门和用户代表审核施工企业质保能力的主要依据之一。

焊接工艺评定试验指导规程编制：审核：批准：杭州龙云水利机械制造有限公司2019-02-101、目的为保证用于产品制造使用的材料连接方法、填充材料、焊接工艺使产品的接头具有与应用要求相应的力学性能，从而使产品具有相应的使用性能。

2、适用范围适用于公司在生产经营范围内生产的钢铁金属以及有色金属产品。

焊接方法包括钨极氩弧焊（GTAW）、气体保护焊（GMAW/FCAW）、手工电弧焊（SMAW），并且主要是试件（和产品）为管+管和板+板对接坡口焊接、管+板角接的焊缝/焊接接头和堆焊焊道。

本程序以ASME IX、ASME VIII-1为基准。

3、评定的一般程序在掌握材料的焊接性后，拟定焊接工艺规程（WPS），施焊试件，制取试样，检查试样，进行性能试验，鉴定焊接接头或堆焊是否具有所要求性能，提出焊接工艺评定报告（PQR），根据实际焊接记录和PQR修订WPS，对拟定的焊接工艺规程是否评定合格和覆盖范围作出结论。

4、一般规定一般采用对接坡口试验来覆盖母材的缺陷修复、焊接缺陷的修复以及尺寸的修复，但是对于一些塑性差而无弯曲试验要求且有硬度要求的母材，焊接工艺评定采用耐磨堆焊的规范来进行评定试验。

5、特殊要求1）焊接工艺规程WPS：内容至少应该包括应用于该材料所使用的焊接方法所规定的重要变素和部分必须的非重要变素；当有缺口韧性评定要求时，附加重要变素便成为新的重要变素，也必须在WPS 中列出；2）试板焊接：严格按照WPS规定进行，由本单位的熟练焊工使用本单位的焊接设备施焊，并由国际焊接工程师（IWE）监督见证。

3）焊接工艺评定记录PQR：PQR是在试件评定期间产生的记录文件，也包括试件的试验结果；PQR应通过签字、盖章或质量管理体系规定的方式进行签证。

注. 1. 完整工艺评定报告资料应至少包括：a. 焊接工艺规程WPS；b. 焊接工艺评定报告PQR；c. 焊接记录；d. 母材和填充材料的质保证书；e. 无损检测报告f. 热处理报告（或曲线）；g. 力学试验报告（如拉伸、弯曲、冲击、落锤、侧向膨胀量）；h. 其他要求的报告（如铁素体含量、硬度、熔覆金属化学成分、晶间腐蚀、高温拉伸）；6、公司责任1）焊接接头的完成人员必须是公司的直接雇员或签约的材料连接服务的雇佣人员，所用焊接设备也必须是本单位所有设备，这些人员和设备在试板焊接期间必须在公司的监督和控制下。

焊接工艺评定规程一、目的及范围本工艺评定规程的目的是确保焊接工艺能够满足设定的技术要求，并能够保证焊接件的质量和性能符合规定标准。

本规程适用于所有焊接工艺的评定。

二、评定内容1. 工艺参数评定：对焊接工艺中的主要参数进行评定，包括焊接电流、焊接电压、焊接速度等。

评定时可以采用焊接试件进行实际焊接，也可以通过理论计算和模拟仿真进行评定。

2. 焊接设备评定：对使用的焊接设备进行评定，包括设备的类型、性能参数、稳定性等。

评定时可以通过对设备进行检测、测试和校准等方式进行评定。

3. 焊接材料评定：对使用的焊接材料进行评定，包括焊接材料的类型、品牌、规格、质量等。

评定时可以通过对材料进行检测、试验等方式进行评定。

4. 操作工评定：对从事焊接工作的操作工进行评定，包括技术水平、操作能力、知识掌握等。

评定时可以通过技能考核、岗位培训、操作规程执行情况等方式进行评定。

三、评定方法1. 参数评定可以采用实际焊接试件进行，按照要求进行焊接操作，然后对焊缝质量进行检测和评估。

2. 设备评定可以通过设备检测、测试和校准等方式进行，确保设备性能符合要求，工作稳定可靠。

3. 材料评定可以通过材料检测、试验等方式进行，确保材料质量符合要求。

4. 操作工评定可以通过技能考核、岗位培训、操作规程执行情况等方式进行，确保操作工具备必要的技能和知识。

四、评定结果与记录1. 根据评定结果确定是否符合要求，如符合要求则进行工艺认定，如不符合要求则进行调整或重新评定。

2. 对评定过程中的参数、设备、材料和操作工进行记录，包括评定方法、结果、评定人员等。

3. 对通过评定的工艺进行归档，作为后续焊接生产的依据。

五、评定的频率和周期1. 工艺参数评定一般应在设定焊接工艺后进行，对于每种焊接工艺至少评定一次。

2. 设备评定应在设备调试和采购后进行，对于每台设备至少评定一次。

3. 材料评定应在采购后或更换品牌和规格时进行，对于每种材料至少评定一次。

焊接工艺评定规定GHTB/1 本规定适用于低碳钢、低合金钢、不锈钢、铝及铝合金制压力容器的焊接工艺评定试验，以及特殊要求的焊接工艺评定试验按焊接工艺评定说明书进行。

2 焊接工艺评定程序2.1 焊接工艺人员仔细检查图纸，凡属下列情况之一者，在定工艺之前先做焊接工艺评定：2.1.1 改变焊接方法2.1.2 改变焊后热处理类别2.1.3 改变其他任何一个重要元素（母材及焊材、焊接位置、焊接参数等）2.2 焊接艺评定之前先做钢材可焊性试验。

可先用碳当量法或小铁研法或环形嵌块法等。

2.3 根据可焊性试验结果拟定焊接工艺评定说明书，按《钢制压力容器焊接工艺评定》施焊试件、检验试件及试样，提出焊接工艺评定报告。

3 焊接工艺评定注意事项：3.1 应有本公司技能熟练焊工操作焊接试件。

3.2 试验所用设备、仪表应处于正常工作状态。

3.3 试验所用钢材、焊材都必须有质量合格证明书并符合相应标准。

3.4 做完试验的试样由焊接实验室栓签保存。

GHTB/压力容器产品焊接试板管理规定1、总则1.1产品带焊接试板的范围和数量按GB150-89和《容规》的有关规定执行。

1.2 产品试板的图纸工艺与产品所属零部件的图纸工艺一起下达并编入产品零件明细表中。

1.3 纵缝试板要焊在纵焊，延长部位与纵焊缝同时焊出。

焊后经检查员检查后切下检验。

环缝试板须卷成与产品直径相同的弧板。

2、试板准备2.1产品试板材质应与产品同一牌号、同一炉批号、统一复验号。

2.2下料时应做标记移植。

3、产品试板焊接与检验3.1试板应由焊接产品的焊工采用与施焊产品相同的焊接工艺焊接。

焊后打焊工和检查员的代号钢印。

3.2要求热处理的压力容器受压元件，其产品焊接试板应与其同炉热处理。

3.3产品焊接试板应经外观检查合格，质量符合“容技规”第65条规定。

3.4产品焊接试板应经X射线探伤，评定标准与所代表的产品一致，并做出评定报告。

3.5应在产品试板的合格部位切取试样。

如果产品试板的焊缝不合格，允许按产品的返修焊接工艺进行返修，返修后从做射线探伤检验。

第一部承压设备焊接工艺评定3. 定义和术语焊接工艺评定预焊接工艺规程PWPS焊接工艺评定报告PQR焊接工艺规程WPS焊接作业指导书WWI焊接工艺附加评定焊件试件爆后热处理PWHT下转变温度：加热期间开始形成奥氏体的相变温度上转变温度: 加热期间完成奥氏体转变的相变温度面弯：弯曲试样受拉面为焊缝正面的弯曲背弯：弯曲试样受拉面为焊缝背面的弯曲侧弯：弯曲试样受拉面为焊缝横截面的弯曲螺柱电弧焊缼欠：在焊接接头与母材中，无损检测标准允许存在的不连续部位。
