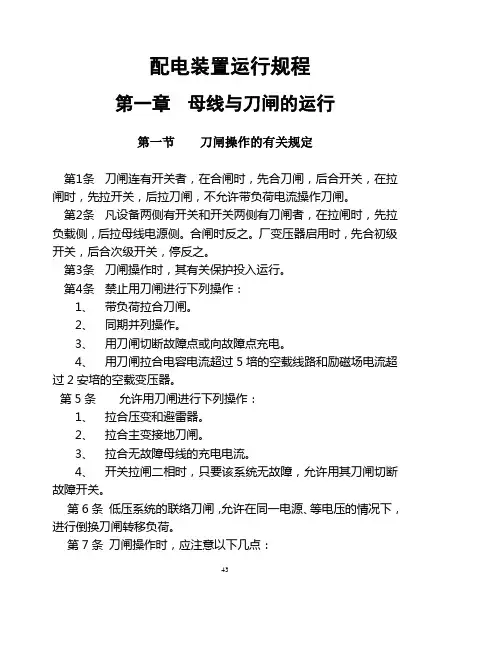

43 配电装置运行规程 第一章 母线与刀闸的运行
第一节 刀闸操作的有关规定
第1条 刀闸连有开关者，在合闸时，先合刀闸，后合开关，在拉闸时，先拉开关，后拉刀闸，不允许带负荷电流操作刀闸。
第2条 凡设备两侧有开关和开关两侧有刀闸者，在拉闸时，先拉负载侧，后拉母线电源侧。合闸时反之。厂变压器启用时，先合初级开关，后合次级开关，停反之。
第3条 刀闸操作时，其有关保护投入运行。
第4条 禁止用刀闸进行下列操作：
1、 带负荷拉合刀闸。
2、 同期并列操作。
3、 用刀闸切断故障点或向故障点充电。
4、 用刀闸拉合电容电流超过5培的空载线路和励磁场电流超过2安培的空载变压器。
第5条 允许用刀闸进行下列操作：
1、 拉合压变和避雷器。
2、 拉合主变接地刀闸。
3、 拉合无故障母线的充电电流。
4、 开关拉闸二相时，只要该系统无故障，允许用其刀闸切断故障开关。
第6条 低压系统的联络刀闸，允许在同一电源、等电压的情况下，进行倒换刀闸转移负荷。
第7条 刀闸操作时，应注意以下几点： 44 1、 拉合刀闸操作时，确认开关在断开位置。
2、 仔细认清刀闸名称、编号，防止误拉或合刀闸。
3、 操作中应迅速果断。
4、 机械闭锁的刀闸，操作前将销子拉出，操作后将销子销牢。操作时注意刀闸断合情况，避免刀闸机构损坏。
5、 有电磁闭锁装置的刀闸，拉合时须用电钥匙开锁，禁止手动解除，只有电磁闸锁装置失灵，确认设备无误，经班长同意方可解除后操作。
6、 刀闸操作后，应检查断合情况正常。辅助接点切换良好。
第8条 误合刀闸时，在任何情况下，不允许把已合上的刀闸再拉开，只有用开关将这一回路断开后，才允许将误合的刀闸拉开。
第9条 当误拉三相连动刀闸，不得将其合回。
第二节 母线与刀闸的运行监督
第1条 母线在启用前及停用后，均应测量绝缘电阻。高压母线应用2500V的摇表测量，其绝缘电阻值35KV母线≥1000MΩ，6KV母线≥300MΩ。400V母线应用1000V摇表测量，其绝缘电阻值≥1MΩ。
电气系统的组成
电气系统的组成是指由电气元器件和设备组成的一系列电路，用于控制、传输和供应电能以实现电气设备的正常运行。电气系统的组成主要包括电源、开关、保护装置、电缆、控制设备和配电装置等几个部分，下面进行详细介绍。
第一部分：电源
电源是电气系统最基本的组成部分，它是整个系统正常运行的前提。电源包括发电机、变压器、蓄电池等，在不同的场合使用不同的电源类型。在大型电力系统中，使用发电机或变压器作为主要电源，通过输电线路将电能输送到转变站或变电所等地方，转化为更适应需求的电能形式。在独立电路中，使用电池或电池组作为小型设备的电源，供应设备运行。
第二部分：开关
开关是电气系统中的重要组成部分，它可以切断电流、分离电路以及连接电路。开关的类型有很多，常见的有隔离开关、接触器、断路器、负载开关等。它们都起到不同的作用，满足电路的不同需求。
第三部分：保护装置
保护装置是保障电气系统安全运行的重要组成部分，用于监测电路的运行状态，对于电路出现异常情况可以及时作出反应。保护装置主要包括过载保护、短路保护、感应保护等。一旦电气设备出现故障时，保护装置会发出报警并截停电流，以防止设备和人员受损伤。
第四部分：电缆
电缆是电气系统中的重要传输媒介，用于将电能从电源传输到各个设备上。电缆的特点是柔韧性好，散热性能好，传输能力强。它们可以根据需求定制不同规格及材质，以适应不同的电气设备需要。
第五部分：控制设备
控制设备是电气系统中实现人机交互的重要部分。它可以监测设备运行，对设备的运行状态、参数进行监控，并对电气系统进行控制和调整。控制设备具体包括PLC、人机界面、变频器等，它们能够实现设备的自动化控制和监控，提高设备的使用效率和运行质量。
第六部分：配电装置
配电装置是将电能转化为所需的电气能量的重要组成部分。它是连接电源和各个电气设备之间的纽带，根据负载需求对电能进行升降压、分配和传输。配电装置包括低压开关柜、中压开关柜、配电盘等，根据电压等级不同而有所差异。
配电装置的布置
一、绝缘距离
整个配电装置的外形尺寸是综合考虑了电气设备的外形尺寸、检修维护和搬运的安全距离、电气绝缘距离等因素后确定的，在各种间隔距离中，最基本的是空气中不同相的带电部分之间或带电部分对接地部分之间的最小安全空间净距。即所谓A值，此距离不论是在长期额定电压下或各种短时过电压作用下，都不致发生空气绝缘的电击穿。
A1值的确定是根据过电压与绝缘配合计算和间隙放电试验曲线来确定的，其它电气距离是在A值的基础上再考虑一些实际因素加以确定的。
A1：带电部分至接地部分的最小空气距离；
A2：不同相带电导体间的最小空气距离；
二、带电体对栅栏和对运输设备间的距离
带电体对栅栏和对运输设备间的距离用B值表示。
1、带电体对栅栏和带电体对运输设备间的距离用B1值表示。
B1=A1+750mm
其中：750mm是考虑运行人员的手臂误入栅栏时的手臂长度，而设备搬运时的摆幅也不会大于此值，导线垂直交叉且要求不同时停电检修的情况下，检修人员上下活动范围亦为此值。 2、带电体至网状遮拦的距离用B2值表示。
B2=A1+70mm+30mm
其中70mm是指运行人员手指长度，30mm是考虑在水平方面的施工误差。
3、当采用无孔遮拦时，B2=A1+30mm
三、无遮拦的裸导体至地面的距离
无遮拦的裸导体至地面的距离用C值表示。
最小安全距离规定：C=A1+2500mm
其中考虑运行人员举手后的高度不超过2300mm，加上施工误差200mm，在积雪严重地区还要考虑积雪的影响，此距离还应适当加大，考虑到户内配电装置较户外好，可以不考虑施工误差。即C=A1+2300mm。
四、不同时停电检修的无遮拦裸导体间水平距离
不同时停电检修的无遮拦裸导体间水平距离用D值表示。
最小安全距离规定D=A1+1800mm+200mm，其中1800mm是施工人员或检修人员和工具的允许活动范围再增加200mm施工裕度。
五、户外配电装置出线套管中心线至户外道路地面的距离

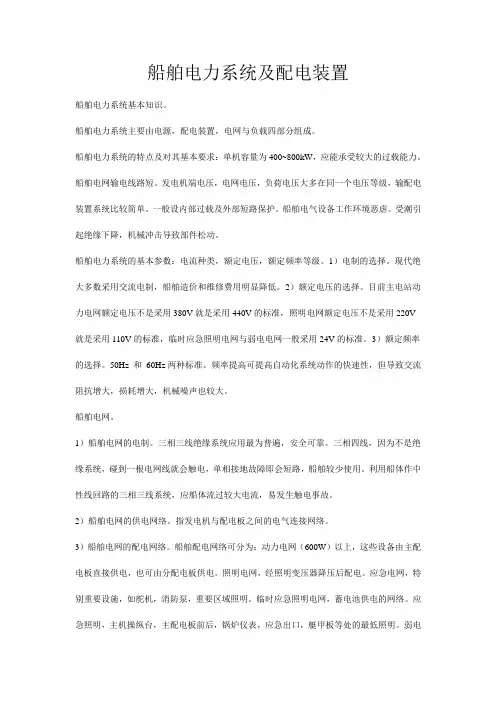

船舶电力系统及配电装置
船舶电力系统基本知识。
船舶电力系统主要由电源，配电装置，电网与负载四部分组成。
船舶电力系统的特点及对其基本要求：单机容量为400~800kW，应能承受较大的过载能力。
船舶电网输电线路短。发电机端电压，电网电压，负荷电压大多在同一个电压等级，输配电
装置系统比较简单。一般设内部过载及外部短路保护。船舶电气设备工作环境恶虐。受潮引
起绝缘下降，机械冲击导致部件松动。
船舶电力系统的基本参数：电流种类，额定电压，额定频率等级。1）电制的选择。现代绝
大多数采用交流电制，船舶造价和维修费用明显降低。2）额定电压的选择。目前主电站动
力电网额定电压不是采用380V就是采用440V的标准，照明电网额定电压不是采用220V
就是采用110V的标准，临时应急照明电网与弱电电网一般采用24V的标准。3）额定频率
的选择。50Hz 和 60Hz两种标准。频率提高可提高自动化系统动作的快速性，但导致交流
阻抗增大，损耗增大，机械噪声也较大。
船舶电网。
1）船舶电网的电制。三相三线绝缘系统应用最为普遍，安全可靠。三相四线，因为不是绝
缘系统，碰到一根电网线就会触电，单相接地故障即会短路，船舶较少使用。利用船体作中
性线回路的三相三线系统，应船体流过较大电流，易发生触电事故。
2）船舶电网的供电网络。指发电机与配电板之间的电气连接网络。
3）船舶电网的配电网络。船舶配电网络可分为：动力电网（600W）以上，这些设备由主配
电板直接供电，也可由分配电板供电。照明电网，经照明变压器降压后配电。应急电网，特
别重要设施，如舵机，消防泵，重要区域照明。临时应急照明电网，蓄电池供电的网络。应
急照明，主机操纵台，主配电板前后，锅炉仪表，应急出口，艇甲板等处的最低照明。弱电电网。
船舶电网一次配电网络结线方式。馈线式结线：每一根电缆都是由主配电板直接引出，各自
独立且只向一个用电设备或一个分配电板供电。便于集中控制。干线式：主配电板引出几根
