08发电厂配电装置类型及布置
- 格式:ppt
- 大小:3.85 MB
- 文档页数:94
屋内配电装置
1.由于允许安全净距小而且可以分层布置而使占地
面积小
维修.巡视和操作在室内进行,不受气候的影响
7.2.3 屋内配电装置实例
7.3屋外配电装置
屋外配电装置是将所有电气设备和载流导体均露天安装在基础、支架和杆塔上的配电装置。
屋外配电装置的结构形式不但与电气主接线、电压等级和电气设备的类型密切相关,还与发电厂、变电所的类型和地形地质条件等有关。
根据母线和电气设备布置的相对高度,屋外配电装置可分为中型、高型和半高型。
高型配电装置特点
各母线和电气设备分别安装在几个不同高度的水平面上,旁路母线和断路器、电流互感器等电气设备重叠布置,隔离开关之间重叠布置
一组主母线与另一组主母线重叠布置,主母线下没有电气设备
7.6.2 水力发电在大中型水电站中,发电机电压配电装置的位置通常直接
靠近机组,升压变压器装置在主厂房的上游或下游(尾水。
配电装置实习报告学院:机电学院姓名:学号:专业:电气工程配电装置是发电厂和变电站的重要组成部分,在电力系统中起着接受和分配电能的任务。
一、配电装置的基本要求1.保证工作人员的安全:设备布置合理清晰,采取必要的保护措施。
2.运行可靠:设备选择合理、故障率低、影响范围小,满足对设备和人身的安全距离。
3.便于操作、巡视和检修。
4.力求提高经济:在保证技术要求的前提下,合理布置、节省用地、节省材料、减少投资。
5.具有扩建的可能:预留备用间隔、备用容量,便于扩建和安装。
二、配电装置的类型按电气设备安装地点可分为:屋内配电装置和屋外配电装置;按组装方式可分为:装配式配电装置和成套式配电装置。
在现场将电器组装而成的称为装配配电装置;在制造厂按要求预先将开关电器、互感器等组成各种电路成套后运至现场安装使用的称为成套配电装置。
按电压等级可分为:低压配电装置(1kV以下)、高压配电装置(1~220kV)、超高压配电装置(330kV~750kV)、特高压配电装置(1000千伏和直流±800千伏)。
三、配电装置的应用在发电厂和变电站中,35KV及以下的配电装置多采用屋内配电装置,其中3~10KV 的配电装置大多采用成套配电装置,110KV及以上的配电装置大多采用屋外配电装置。
对110~220KV配电装置有特殊要求时,如建于城市中心或处于严重污秽地区(如沿海边或工厂区)也可以采用屋内配电装置。
成套配电装置一般布置在屋内,目前我国生产的3~35V的各种成套配电装置,在发电厂和变电站中已被广泛应用,110~1000KV的SF6四、配电装置的有关术语和图1.安全净距:配电装置各部分之间,为了满足配电装置运行和检修的需要,确保人身和设备的安全所必须的最小电气距离,称为安全净距。
在这一距离下,无论是在正常最高工作电压还是在出现内、外过电压时,都不致使空气间隙击穿。
我国《高压配电装置设计技术规程》规定的屋内、屋外配电装置各有关部分之间的最小安全净距,这些距离可分为A、B、C、D、E五类。
《发电厂及变电站电气设备配电装置ppt》xx年xx月xx日CATALOGUE目录•发电厂及变电站概述•发电厂及变电站电气设备配电装置介绍•发电厂及变电站电气设备配电装置设计•发电厂及变电站电气设备配电装置维护与检修•发电厂及变电站电气设备配电装置发展趋势与展望01发电厂及变电站概述是指将一次能源转换成二次能源的工厂,通常包括锅炉、汽轮机、发电机等主要设备。
发电厂是指将一次能源通过变压器转换成二次能源的设施,通常包括变压器、开关、计量装置等主要设备。
变电站发电厂及变电站的定义能源供应的稳定性发电厂和变电站是电力系统的核心组成部分,对于保障能源供应的稳定性和可靠性具有至关重要的作用。
国民经济的基础设施发电厂和变电站的建设和发展,对于支持国民经济的发展,提高人民的生活水平具有重要的意义。
发电厂及变电站的重要性发电厂及变电站的发展历史从最早的蒸汽机发电厂到现在的核能、风能、太阳能等多种能源的发电厂,以及智能化、自动化的变电站,发电厂和变电站的技术和设备不断升级和改进。
发电厂及变电站的发展趋势未来发电厂及变电站将朝着更加环保、高效、智能化的方向发展,例如提高能源利用效率、降低污染物排放、实现能源多元化等。
发电厂及变电站的历史与发展02发电厂及变电站电气设备配电装置介绍1电气设备配电装置的种类23用于配电站的电能分配,通过开关控制电路通断,实现电能的分配和传输。
开关柜由各种开关、保护装置、测量仪表等组成,用于控制、保护和监视电路。
配电盘小型化、集约化的电气设备配电装置,具有简单操作、易于维护的特点。
配电箱采用先进的电气技术和高质量的材料,确保配电装置的稳定性和可靠性。
可靠性高具备完善的保护功能,能够及时发现并切除故障,有效防止事故扩大。
安全性强采用模块化设计,方便进行日常维护和检修。
维护方便用于电能的分配和控制,保障电力系统的稳定运行。
发电厂用于高压电的转换和分配,实现电压的调整和电力平衡。
变电站用于满足企业生产所需的电力供应,确保生产设备的正常运行。

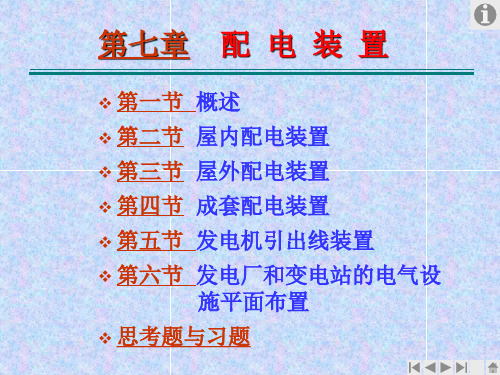

第七章配电装置§7-1 概述引言配电装置的定义:¾根据电气主接线的连接方式,由开关电器、保护和测量电器、母线和必要的辅助设备组建而成的总体装置。
配电装置的作用:¾在正常运行情况下,用来接受和分配电能;¾在系统发生故障时,迅速切断故障部分,维持系统正常运行。
一、对配电装置的基本要求1.保证运行可靠2.便于操作、巡视和检修3.保证工作人员的安全4.力求提高经济性5.具有扩建的可能二、配电装置的最小安全净距最小安全净距是指在这一距离下,无论在正常最高工作电压或出现内、外过电压时,都不致使空气间隙被击穿。
最小安全净距分为A、B、C、D、E 值。
其中A值是最基本的,而B、C、D、E是在A值的基础上在考虑运行维护、设备移动、检修工具活动范围、施工误差等具体情况而确定的。
二、配电装置的最小安全净距1) A值:A值分为两项,A1和A2。
A1——带电部分至接地部分之间的最小电气净距;A2——不同相的带电导体之间的最小电气净距。
二、配电装置的最小安全净距2) B 值:B 值分为三项,B 1 、B 2和B 3。
B 1——带电部分至栅状遮栏之间的距离,即B 2——带电部分至网状遮栏之间的距离,即B 3——带电部分至板状遮栏之间的距离,即B 1=A 1+750 (mm)B 2=A 1+70+30 (mm)B 3=A 1+30 (mm)手臂长度手指长度水平施工误差二、配电装置的最小安全净距3) C 值:C 值为无遮栏裸导体至地面的垂直距离。
C=A 1+2300+200 (mm)保证人举手后,手与带电裸导体间的距离不小于A 1值,即C=A 1+2300 (mm)对屋内配电装置,可不考虑施工误差,即运行人员举手后的总高度垂直施工误差二、配电装置的最小安全净距4) D 值:D 值为不同时停电检修的平行无遮栏裸导体之间的水平距离。
D=A 1+1800+200 (mm)D=A 1+1800 (mm)对屋内配电装置,检修人员和工具的允许活动范围考虑屋外条件差而取的裕度二、配电装置的最小安全净距5) E 值:E 值为屋内配电装置通向屋外的出线套管中心线至屋外通道路面的距离。
