拋光標准
一. 試模前必須檢查打光是否完全符合要求或是否全部完成.
二. 火花紋地方是否正确及是否可以出模.
三. 所有鏡面打光,鋼材必須用ASSAB 136,見硬52-54HKC工件表面光洁度按照下列新標准
SPI-SPE 工件表面光洁度標准
A-0 #1鑽石膏(光學要求)
A-1 #3鑽石膏拋光(鏡面)
A-2 #6鑽石膏拋光(鏡面)
A-3 #15鑽石膏拋光(鏡面)
B-1 600 沙紙(光面)
B-2 400 沙紙(光面)
B-3 320 沙紙(光面)
C-1 600 沙紙(光面)
C-2 400 油石(啞面)
C-3 320 沙紙(光面)
D-1 噴#11粗玻璃珠
D-2 噴#240沙
D-3 噴#24沙
1. 見硬方法
- 用真空熱處理.
- 見硬時在熱處理通知表必須注明:
1. 德勝2083ESR
2. 硬度52-54HRC
3. 高溫淬火+2次低溫回火
4. 大陸的加工厂可以在德勝熱處理;香港加工厂可以繼續用好百利.
1. 加工方法
用EDM火花電蝕加工,但需注意以下几點:
- 用低電流加工.因為高電流粗加工容易留下凹穴,打光時留下深孔.
- EDM只适用日本火花机加工,因台灣机火花紋深淺不一,會留下深孔.以因拋光鑽石膏后才看 到 "孔",如有凹孔重新打光需由#320開始,會浪費大量工時.

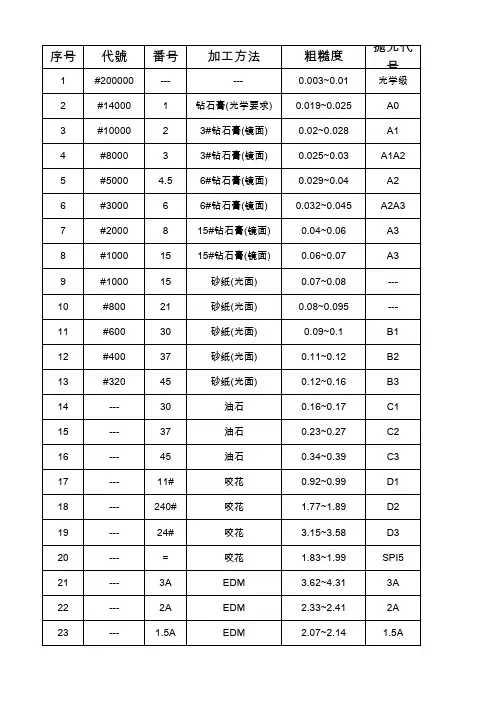

序号代號番号加工方法粗糙度抛光代号1#200000--- ---0.003~0.01光学级2#140001钻石膏(光学要求)0.019~0.025A03#1000023#钻石膏(镜面)0.02~0.028A14#800033#钻石膏(镜面)0.025~0.03A1A25#50004.56#钻石膏(镜面)0.029~0.04A26#300066#钻石膏(镜面)0.032~0.045A2A37#2000815#钻石膏(镜面)0.04~0.06A38#10001515#钻石膏(镜面)0.06~0.07A39#100015砂纸(光面)0.07~0.08---10#80021砂纸(光面)0.08~0.095---11#60030砂纸(光面)0.09~0.1B112#40037砂纸(光面)0.11~0.12B213#32045砂纸(光面)0.12~0.16B314---30油石0.16~0.17C115---37油石0.23~0.27C216---45油石0.34~0.39C317---11#咬花0.92~0.99D118---240#咬花1.77~1.89D219---24#咬花3.15~3.58D320---=咬花1.83~1.99SPI521---3AEDM3.62~4.313A22---2AEDM2.33~2.412A23---1.5AEDM2.07~2.141.5A24---1AEDM1.31~1.531A25140#---研磨3~4---26230#---研磨2~3---27400#---研磨1~2---备注
1、用装饰性表面； 2、帮助隐藏产品的缩纹或其它不良外观； 3、要求产品不能反光的模具表面抛光达到镜面或光学要求
1、需要很长时间与成本才能达到此类抛光级别；2、对钢料的质量要求很高。
1、消除所有的加工纹； 2、提供较好的出模； 3、在模具上表现为不会反光，且没有光泽。
1、用装饰性表面； 2、帮助隐藏产品的缩纹或其它不良外观； 3、要求产品不能反光的模具表面1、消除所有的加工纹； 2、提供较好的出模； 3、在模具上表现为有较暗的反光。或其它不良外观； 3、要求产品不能反光的模具表面
省 模 认 识
模具表面为何要力求力光洁
由于塑料制品用途日广及品质要求不断提高,模具表面之质素往往被要求达到镜面抛光度.
一件省模达到表面光洁之模具更具有下列优点:
1 塑制塑料产品时,产品较易脱模.
2 可以减轻模具受塑料料侵蚀.
3 可以减低由于暂时性之负荷过高或由于疲劳而引起之模具断裂或爆裂.
如何判断模具之表面质素
判断模具表面质素应注意下列两点:
1 模具表面必须具有几何学上正确无误之平面,而表面并无任何长形的微型波浪纹起伏不平.这些起伏不平及以前经砂轮研磨时模具往返过高所遗下之缺点.
2 模具之镜面抛光表面通常均以肉眼判断,而肉眼判断往往产生困难.因为一块经肉眼判断认为平滑之表面可能并非真正于几何学上认为完全平滑者.
3 模具表面必须完全没有刮花痕迹,例如碳化粒子被扯出而留下之细小洞穴,局部脱皮等.若模具质素要求严格时,其表面之光滑度可以利用特别仪器测定之,看光波折射方法或用放大镜.
模件打光工具及机械
工 具:砂纸,油石, 羊毛轮,钻石膏,钻石表锉,火石,钻石磨针,各式铜片,各式竹片,纤维油
石,圆转动打磨机.
工 具 规 格及 类 别
砂 纸 :
150#,180#,240#,320#,400#,600#,800#,1000#,1200#,1500#.
金 砂 纸 : 0#, 2/0, 3/0, 4/0, 5/0, 6/0.
油 石 :用牌子必宝,普通油石粗幼度150#，180#,220#,320#，400#,600#.
羊毛轮 : 圆柱形,圆椎形,方形尖咀.
钻 石 膏 : 1# 3# 6# 9# 15# 25# 35# 60#
颜 色 : 白 黄 橙 绿 蓝 啡 红 紫
表 锉 : 方,圆,扁,小,角，弯锉及其它形状.
钻石磨针 : 一般3/32"柄及1/8"柄,有圆波形,圆柱形,长直柱形,长圆椎形. 铜 片 : 1/8", 1/4"柄打成扁形以方便贴上砂纸省深骨或平面.
德信诚培训网

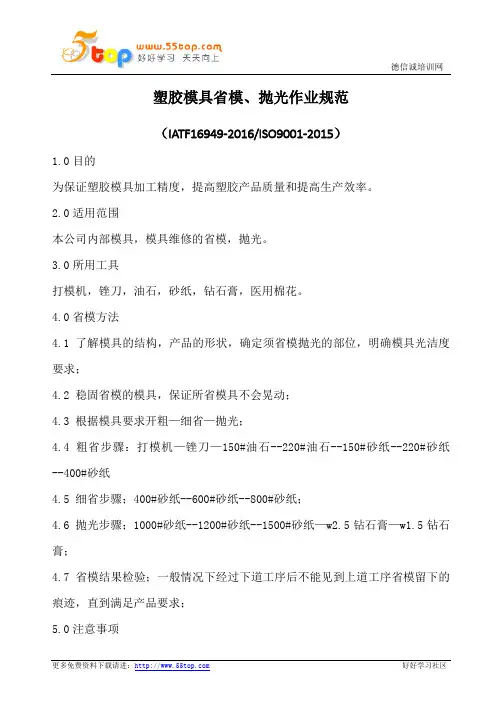

更多免费资料下载请进： 好好学习社区 塑胶模具省模、抛光作业规范
（IATF16949-2016/ISO9001-2015）
1.0目的
为保证塑胶模具加工精度，提高塑胶产品质量和提高生产效率。
2.0适用范围
本公司内部模具，模具维修的省模，抛光。
3.0所用工具
打模机，锉刀，油石，砂纸，钻石膏，医用棉花。
4.0省模方法
4.1了解模具的结构，产品的形状，确定须省模抛光的部位，明确模具光洁度要求；
4.2 稳固省模的模具，保证所省模具不会晃动；
4.3 根据模具要求开粗—细省—抛光；
4.4 粗省步骤：打模机—锉刀—150#油石--220#油石--150#砂纸--220#砂纸--400#砂纸
4.5 细省步骤；400#砂纸--600#砂纸--800#砂纸；
4.6 抛光步骤；1000#砂纸--1200#砂纸--1500#砂纸—w2.5钻石膏—w1.5钻石膏；
4.7省模结果检验；一般情况下经过下道工序后不能见到上道工序省模留下的痕迹，直到满足产品要求；
5.0注意事项 德信诚培训网
更多免费资料下载请进： 好好学习社区 5.1注意省模姿势，避免模具内大外小，圆角；
5.2省模完成后模具一定要做好防锈保护，不要被外来因素伤害模面。 德信诚培训网
更多免费资料下载请进： 好好学习社区 模具零件表面粗糙度
表面粗糙度
Ra/μm 表面微观特征 加工方法 使用范围
冷冲模
0.1 暗光泽面 精磨、研磨、普通抛光 1.精冲模刃口部分
2.冷挤压模凸凹模关键部分
3.滑动导柱工作表面
0.2 不可辨加工痕迹方向 精磨、研磨、 1.要求高的凸凹模成行面
2.导套工作表面
0.4 微辩加工痕迹方向 精铰、精镗、磨、刮 1.冲裁模刃口部分
2.拉伸、成形、压弯的凸凹模的工作表面
3.滑动和精确导向表面
0.8 可辨加工痕迹方向 车、镗、磨、电加工 1.凸凹模工作表面，镶块的接合面
