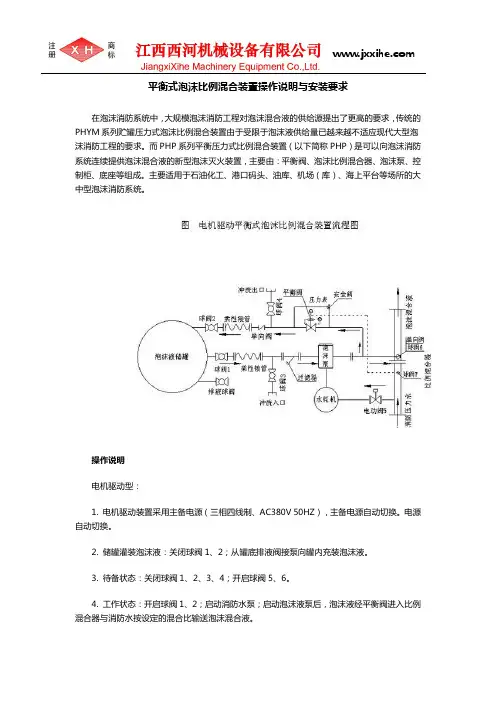

平衡式泡沫比例混合装置操作说明与安装要求
在泡沫消防系统中，大规模泡沫消防工程对泡沫混合液的供给源提出了更高的要求，传统的PHYM系列贮罐压力式泡沫比例混合装置由于受限于泡沫液供给量已越来越不适应现代大型泡沫消防工程的要求。而PHP系列平衡压力式比例混合装置（以下简称PHP）是可以向泡沫消防系统连续提供泡沫混合液的新型泡沫灭火装置，主要由：平衡阀、泡沫比例混合器、泡沫泵、控制柜、底座等组成。主要适用于石油化工、港口码头、油库、机场（库）、海上平台等场所的大中型泡沫消防系统。
操作说明
电机驱动型：
1. 电机驱动装置采用主备电源（三相四线制、AC380V 50HZ），主备电源自动切换。电源自动切换。
2. 储罐灌装泡沫液：关闭球阀1、2；从罐底排液阀接泵向罐内充装泡沫液。
3. 待备状态：关闭球阀1、2、3、4；开启球阀5、6。
4. 工作状态：开启球阀1、2；启动消防水泵；启动泡沫液泵后，泡沫液经平衡阀进入比例混合器与消防水按设定的混合比输送泡沫混合液。
5.比例混合器试水或过水时应关闭球阀6，待备状态应开启。
水轮机驱动型：
1. 水轮机驱动装置采用消防压力水驱动泡沫液泵。
2. 储罐灌装泡沫液：关闭球阀1、2；从罐底排液球阀接泵向罐内充装泡沫液。储罐装满后关闭排液球阀。
3. 待备状态：关闭球阀1、3、4、电动阀5；球阀2、6、7保持常开。
4. 工作状态：控制柜接到开启指令后，开启电动球阀1（泡沫液入泵）、电动阀5（泡沫液泵启动），泡沫液经泡沫液泵加压后再经出口管道上的平衡阀（自动调节阀门开关程度），使得适量的泡沫液进入比例混合器，多余的泡沫液回流到的泡沫液储罐。进入比例混合器的泡沫液与消防水按设定的混合比输送出泡沫混合液。
5.比例混合器试水或过水时应关闭球阀7，待备状态应开启。
安装要求
1、本装置需通过地脚螺栓固定在其基础上，装置与泡沫液储罐安装高度应保持同一水平面或泡沫液储罐高于混和装置，泡沫液储罐与系统设备的连接为金属软管连接，泡沫液储罐与系统设备布置的水平距离不应超过3m。
压力平衡式泡沫比例混合装置
使用说明书
广州市鹰穗消防设备有限公司
2013年
目录
一、 概述
二、 优点
三、 工作原理与基本组成
四、 主要结构部件
五、 平衡比例混合系统装置的安装
六、 系统启动前检查与准备
七、 系统启动与运行
八、 系统运行后冲洗
九、 系统维护
十、控制柜面板图与控制原理图
一、 概述
在泡沫系统中，大规模泡沫消防工程对泡沫混合液的供给源提出了更高的要求，传统的PHYM系列储罐压力式泡沫比例混合装置由于受限于泡沫液供给量已越来越不适合现代大型泡沫消防工程的要求。而PHP系列泵入平衡压力式泡沫比例混合装置（以下简称PHP）是可以向泡沫消防系统连续提供泡沫混合液的新型泡沫灭火装置。主要适用于石油化工、港口码头、油库、机场（库）、海上平台等场所的大中型泡沫消防系统。
我公司开发制造的PHP平衡压力式泡沫比例混合装置符合《低倍数泡沫灭火系统设计规范》和美国消防协会NFPA11标准，并通过国家消防装备质量监督检测中心检测。
二、 优点
1. 采用常压、无囊、不锈钢泡沫液储罐作为泡沫液储存容器，避免了胶囊可能损坏造成的损
失和较高的压力容器制造费用。
2. 装置可适用于蛋白、氟蛋白、水成膜等任何种类的泡沫灭火剂。
3. 泡沫液可在装置灭火使用过程中不断添加，满足连续消防灭火的需要，尤其适用于大中型泡沫消防工程。
4. 压力平衡阀的动态调节配合比例混合器保证了较为精确的混合比。
5. 泡沫泵注入泡沫液的供给方式使得泡沫混合液工作压力和流量有较大的适应范围。
6. 操作更为简单，更容易实现自动化控制。
三、 工作原理与基本构成
1. 工作原理
压力平衡式泡沫比例混合装置在火灾发生时，通过自动或者手动启动消防水泵、供水阀以及泡沫液泵与泡沫罐之间的控制阀，压力水流经比例混合装置上的比例混合器，同时泡沫液泵的驱动装置带动泡沫液泵抽取泡沫液罐内的泡沫液，泡沫液经过齿轮泵后成为高压液体，进过平衡阀的自动调节，其压力在比例混合器入口处与供水压力保持一致，以保证混合比维持在恒定的范围内。当泡沫液泵的出口压力出现波动时，管路上的泄压阀开启将过高压力的泡沫液泄放回泡沫罐。经过比例混合器形成的泡沫混合液被输送到泡沫产生器、泡沫枪、泡沫炮或者其他泡沫设备，产生泡沫扑救火灾。
压力式泡沫比例混合装置的工作原理
1. 引言
压力式泡沫比例混合装置是一种常用于消防领域的设备，用于生成泡沫以增强灭火效果。本文将详细探讨压力式泡沫比例混合装置的工作原理。
2. 压力式泡沫比例混合装置的组成
压力式泡沫比例混合装置主要由以下几个部分组成：
2.1. 水源
压力式泡沫比例混合装置需要一个稳定的水源来供应水流。水源可以是自来水系统、水箱或消防水泵等。
2.2. 泡沫液储存罐
泡沫液储存罐用于储存泡沫液。泡沫液是由泡沫剂和水按照一定比例混合而成的。
2.3. 泡沫液泵
泡沫液泵用于将泡沫液从储存罐中抽取出来，并提供给混合装置进行进一步处理。
2.4. 混合装置
混合装置是压力式泡沫比例混合装置的核心部分，用于将泡沫液和水按照一定比例混合，生成所需的泡沫。
2.5. 压力控制装置
压力控制装置用于控制混合装置的压力，确保泡沫的比例稳定。
2.6. 输送管道和喷头
输送管道和喷头用于将混合好的泡沫输送到需要灭火的区域。
3. 压力式泡沫比例混合装置的工作原理
压力式泡沫比例混合装置的工作原理如下：
3.1. 水流控制
当启动压力式泡沫比例混合装置时，水源的水流被控制阀控制，通过调节控制阀的开度来控制水流的流量。 3.2. 泡沫液供应
泡沫液从储存罐中被泵抽取出来，通过管道输送到混合装置。
3.3. 水流和泡沫液的混合
在混合装置中，水流和泡沫液按照一定比例混合。混合装置通常采用机械或静态混合原理，确保混合均匀。
3.4. 泡沫的生成
混合好的水流和泡沫液通过压力控制装置进一步调节压力，然后通过输送管道和喷头喷射出去。在喷头的作用下，水流中的空气被带入形成泡沫。
3.5. 压力调节
压力控制装置会根据需要调节混合装置的压力，以保持泡沫的比例稳定。当需要调整泡沫比例时，可以通过调节压力控制装置来实现。
4. 压力式泡沫比例混合装置的应用
压力式泡沫比例混合装置广泛应用于消防领域，特别是对于涉及到可燃液体的灭火工作。其主要优点包括：

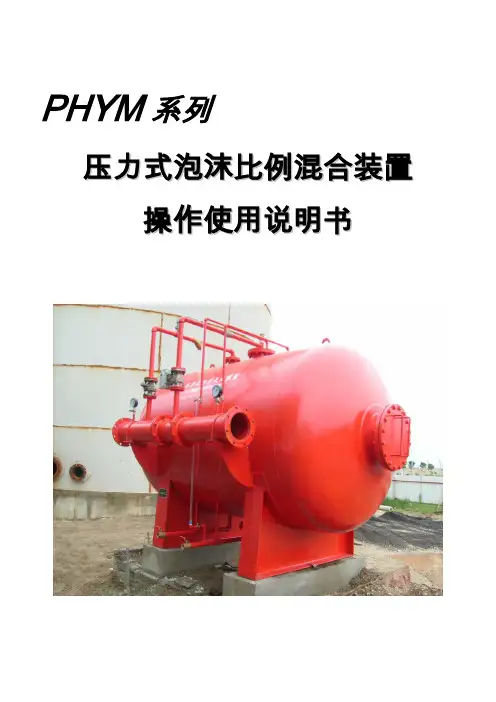

PHYM系列
压力式泡沫比例混合装置
操作使用说明书

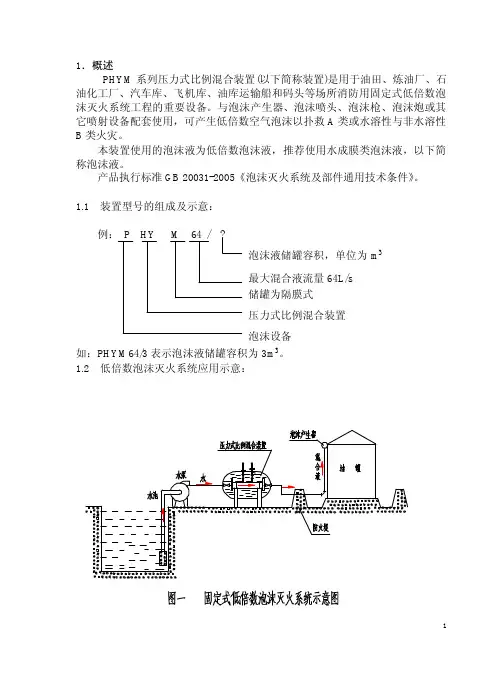

概述：
我厂生产的PHYM系列贮罐隔膜式比例混合装置（以下简称混合装置），具有性能稳定，适用流量压力范围广、压力损失低等特点，它可与PFS型高倍数泡沫发生器、PZ型中倍数泡沫产生器、PC型低倍数泡沫产生器、PQ型空气泡沫枪或PP型泡沫炮组成各种高、中、低倍数泡沫灭火系统，该系统已在石油化工企业、港口码头、油库、机场等场所的消防系统中均得到广泛应用。
一、组成及分类：
该混合装置是泡沫灭火系统中泡沫混合液的供给源，它一般由泡沫液贮罐、PHY型压力式比例混合器、进水管路、出液管路、排气管路、排水管路、排液管路、液位显示管及压力表和安全阀等组成，各管路上均配备有相应的阀门。
混合装置按安装形式可分为卧式和立式两种，按内部结构又可分为整体型、分隔型、隔膜型三种。
设备型号定义示例：
PHY－ M － W－ 6 / 80 / 30
泡沫罐容积为3m3；
最大混合液流量：80L/S
混合比为6％
设备形式 L:立式罐；W：卧式罐
隔膜型
混合装置的型号
二、工作原理及基本结构：
工作原理：
当压力水流经混合器管路时，有部分水经进水管进入贮罐内，大部分水沿混合管路进入比例混合器的喷嘴向扩散管喷出。进入喷嘴时，口径缩小，流速增大，由于射流质点的横向紊动扩散作用，在喷嘴出口与扩散管之间形成低压混合室，进入贮罐内的水将胶囊内贮存的泡沫液从出液管压出，经孔板进入比例混合器的低压混合室与流经比例混合器喷嘴的大股压力水流汇合形成3％或6％的泡沫混合液，该泡沫混合液被输送至泡沫产生设备，产生空气泡沫用于扑救甲、乙、丙类液体火灾及木材、纸张、纺织品等固体火灾。
基本结构：
如图1所示，隔膜型贮罐内装有高强度橡胶膜，橡胶膜将泡沫液与罐内的水完全隔离开来，这样使用后所剩的泡沫液仍可继续使用，完全避免了泡沫液的浪费。
