泡沫比例混合装置与储罐的工作原理
- 格式:ppt
- 大小:1.42 MB
- 文档页数:2

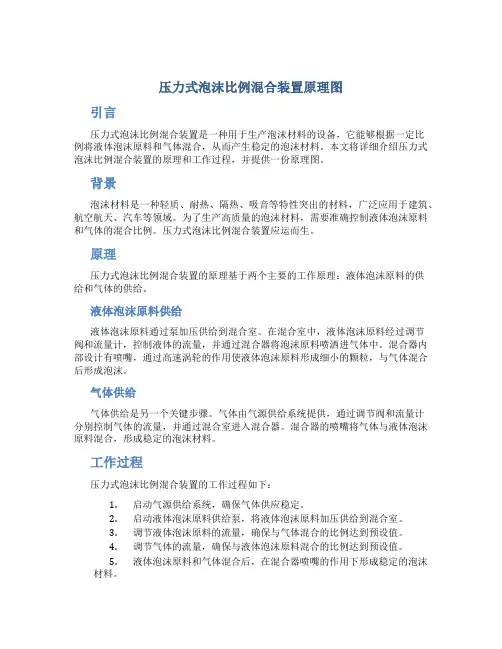

压力式泡沫比例混合装置原理图引言压力式泡沫比例混合装置是一种用于生产泡沫材料的设备,它能够根据一定比例将液体泡沫原料和气体混合,从而产生稳定的泡沫材料。
本文将详细介绍压力式泡沫比例混合装置的原理和工作过程,并提供一份原理图。
背景泡沫材料是一种轻质、耐热、隔热、吸音等特性突出的材料,广泛应用于建筑、航空航天、汽车等领域。
为了生产高质量的泡沫材料,需要准确控制液体泡沫原料和气体的混合比例。
压力式泡沫比例混合装置应运而生。
原理压力式泡沫比例混合装置的原理基于两个主要的工作原理:液体泡沫原料的供给和气体的供给。
液体泡沫原料供给液体泡沫原料通过泵加压供给到混合室。
在混合室中,液体泡沫原料经过调节阀和流量计,控制液体的流量,并通过混合器将泡沫原料喷洒进气体中。
混合器内部设计有喷嘴,通过高速涡轮的作用使液体泡沫原料形成细小的颗粒,与气体混合后形成泡沫。
气体供给气体供给是另一个关键步骤。
气体由气源供给系统提供,通过调节阀和流量计分别控制气体的流量,并通过混合室进入混合器。
混合器的喷嘴将气体与液体泡沫原料混合,形成稳定的泡沫材料。
工作过程压力式泡沫比例混合装置的工作过程如下:1.启动气源供给系统,确保气体供应稳定。
2.启动液体泡沫原料供给泵,将液体泡沫原料加压供给到混合室。
3.调节液体泡沫原料的流量,确保与气体混合的比例达到预设值。
4.调节气体的流量,确保与液体泡沫原料混合的比例达到预设值。
5.液体泡沫原料和气体混合后,在混合器喷嘴的作用下形成稳定的泡沫材料。
6.将泡沫材料输送至下游设备或容器中进行后续处理。
原理图下面是压力式泡沫比例混合装置的原理图:液体泡沫原料供给 ---> 混合室 ---> 混合器 ---> 泡沫材料输出^||气体供给系统结论压力式泡沫比例混合装置是一种用于生产泡沫材料的重要设备,通过控制液体泡沫原料的流量和气体的流量,可以确保混合比例准确,从而生产出稳定的泡沫材料。
本文介绍了该装置的原理和工作过程,并提供了一份原理图,便于读者理解和使用此装置。

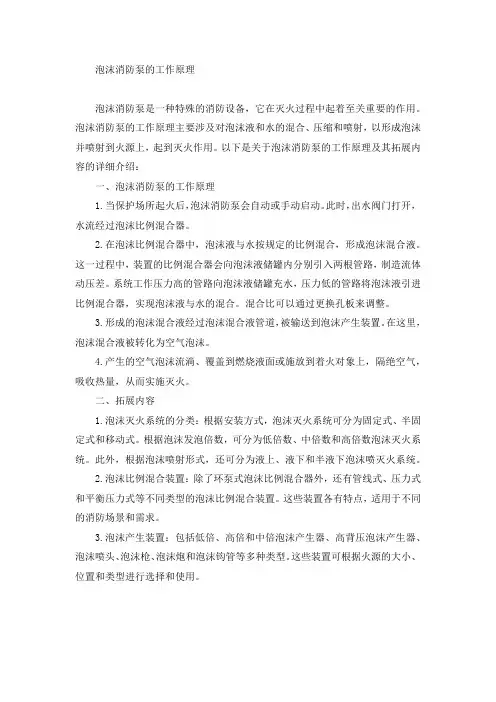

泡沫消防泵的工作原理泡沫消防泵是一种特殊的消防设备,它在灭火过程中起着至关重要的作用。
泡沫消防泵的工作原理主要涉及对泡沫液和水的混合、压缩和喷射,以形成泡沫并喷射到火源上,起到灭火作用。
以下是关于泡沫消防泵的工作原理及其拓展内容的详细介绍:一、泡沫消防泵的工作原理1.当保护场所起火后,泡沫消防泵会自动或手动启动。
此时,出水阀门打开,水流经过泡沫比例混合器。
2.在泡沫比例混合器中,泡沫液与水按规定的比例混合,形成泡沫混合液。
这一过程中,装置的比例混合器会向泡沫液储罐内分别引入两根管路,制造流体动压差。
系统工作压力高的管路向泡沫液储罐充水,压力低的管路将泡沫液引进比例混合器,实现泡沫液与水的混合。
混合比可以通过更换孔板来调整。
3.形成的泡沫混合液经过泡沫混合液管道,被输送到泡沫产生装置。
在这里,泡沫混合液被转化为空气泡沫。
4.产生的空气泡沫流淌、覆盖到燃烧液面或施放到着火对象上,隔绝空气,吸收热量,从而实施灭火。
二、拓展内容1.泡沫灭火系统的分类:根据安装方式,泡沫灭火系统可分为固定式、半固定式和移动式。
根据泡沫发泡倍数,可分为低倍数、中倍数和高倍数泡沫灭火系统。
此外,根据泡沫喷射形式,还可分为液上、液下和半液下泡沫喷灭火系统。
2.泡沫比例混合装置:除了环泵式泡沫比例混合器外,还有管线式、压力式和平衡压力式等不同类型的泡沫比例混合装置。
这些装置各有特点,适用于不同的消防场景和需求。
3.泡沫产生装置:包括低倍、高倍和中倍泡沫产生器、高背压泡沫产生器、泡沫喷头、泡沫枪、泡沫炮和泡沫钩管等多种类型。
这些装置可根据火源的大小、位置和类型进行选择和使用。
4.消防泡沫泵的应用场景:消防泡沫泵广泛应用于石油、化工、仓库、机场、码头等场所的消防灭火。
这些场所通常存放着大量易燃易爆物品,一旦发生火灾,后果将不堪设想。
因此,配备高效可靠的消防设备至关重要。
5.操作与维护:为确保消防泡沫泵在关键时刻能够正常工作,需要定期对其进行检查和维护。

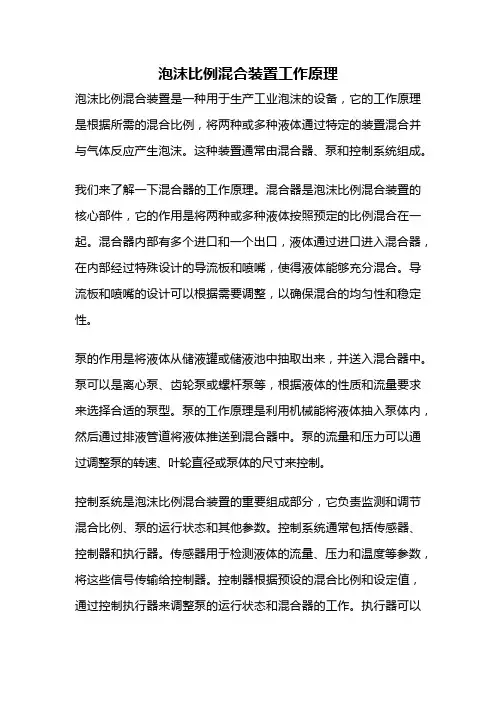

泡沫比例混合装置工作原理泡沫比例混合装置是一种用于生产工业泡沫的设备,它的工作原理是根据所需的混合比例,将两种或多种液体通过特定的装置混合并与气体反应产生泡沫。
这种装置通常由混合器、泵和控制系统组成。
我们来了解一下混合器的工作原理。
混合器是泡沫比例混合装置的核心部件,它的作用是将两种或多种液体按照预定的比例混合在一起。
混合器内部有多个进口和一个出口,液体通过进口进入混合器,在内部经过特殊设计的导流板和喷嘴,使得液体能够充分混合。
导流板和喷嘴的设计可以根据需要调整,以确保混合的均匀性和稳定性。
泵的作用是将液体从储液罐或储液池中抽取出来,并送入混合器中。
泵可以是离心泵、齿轮泵或螺杆泵等,根据液体的性质和流量要求来选择合适的泵型。
泵的工作原理是利用机械能将液体抽入泵体内,然后通过排液管道将液体推送到混合器中。
泵的流量和压力可以通过调整泵的转速、叶轮直径或泵体的尺寸来控制。
控制系统是泡沫比例混合装置的重要组成部分,它负责监测和调节混合比例、泵的运行状态和其他参数。
控制系统通常包括传感器、控制器和执行器。
传感器用于检测液体的流量、压力和温度等参数,将这些信号传输给控制器。
控制器根据预设的混合比例和设定值,通过控制执行器来调整泵的运行状态和混合器的工作。
执行器可以是电动阀、调速器或变频器等,用于控制液体的流量和压力。
泡沫比例混合装置的工作原理是通过混合器、泵和控制系统的协同作用,将两种或多种液体按照预设的比例混合,并与气体反应产生泡沫。
这种装置在许多行业中都有广泛应用,例如消防、建筑、石油化工等领域。
它的工作原理简单可靠,能够满足不同场合对泡沫的需求,并能够根据实际情况进行调节和控制。
通过合理使用泡沫比例混合装置,可以提高生产效率,降低成本,保证生产过程的安全和质量。

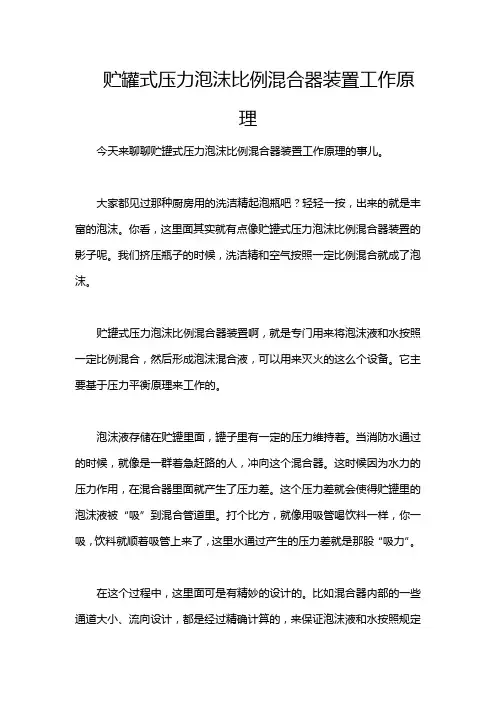

贮罐式压力泡沫比例混合器装置工作原理今天来聊聊贮罐式压力泡沫比例混合器装置工作原理的事儿。
大家都见过那种厨房用的洗洁精起泡瓶吧?轻轻一按,出来的就是丰富的泡沫。
你看,这里面其实就有点像贮罐式压力泡沫比例混合器装置的影子呢。
我们挤压瓶子的时候,洗洁精和空气按照一定比例混合就成了泡沫。
贮罐式压力泡沫比例混合器装置啊,就是专门用来将泡沫液和水按照一定比例混合,然后形成泡沫混合液,可以用来灭火的这么个设备。
它主要基于压力平衡原理来工作的。
泡沫液存储在贮罐里面,罐子里有一定的压力维持着。
当消防水通过的时候,就像是一群着急赶路的人,冲向这个混合器。
这时候因为水力的压力作用,在混合器里面就产生了压力差。
这个压力差就会使得贮罐里的泡沫液被“吸”到混合管道里。
打个比方,就像用吸管喝饮料一样,你一吸,饮料就顺着吸管上来了,这里水通过产生的压力差就是那股“吸力”。
在这个过程中,这里面可是有精妙的设计的。
比如混合器内部的一些通道大小、流向设计,都是经过精确计算的,来保证泡沫液和水按照规定的比例混合。
这个比例很重要,就像做蛋糕的时候,面粉和水的比例要是不对,蛋糕就做不成功一样。
如果泡沫液和水的比例不对的话,可能形成的泡沫就不能有效地灭火。
有意思的是,在这中间还有一些要考虑的注意点呢。
比如说这个装置得保持良好的密封,要是有泄漏啊,那就相当于在吸管上有个洞,这混合比例肯定就不对了。
而且这个装置在安装的时候,得考量整个消防系统的水压情况,水压太大或者太小都可能影响混合比例。
我当初在学习这个原理的时候啊,遇到过一个困惑。
就是怎么确保在不同的水流速下,泡沫液和水的比例始终能精确控制呢?后来我才搞明白,这里面有一些流量控制装置的巧妙设计,可以根据水流情况自动调整对泡沫液的吸入量。
说到这里,你可能会问,那要是贮罐里的泡沫液快用完了怎么办呢?哈哈,其实这就需要定期检查泡沫液的储量啦,就像我们定期检查汽车油箱得加油一样。
这个贮罐式压力泡沫比例混合器装置在石油化工的防火,还有大型仓库的防火等很多方面都有广泛应用。

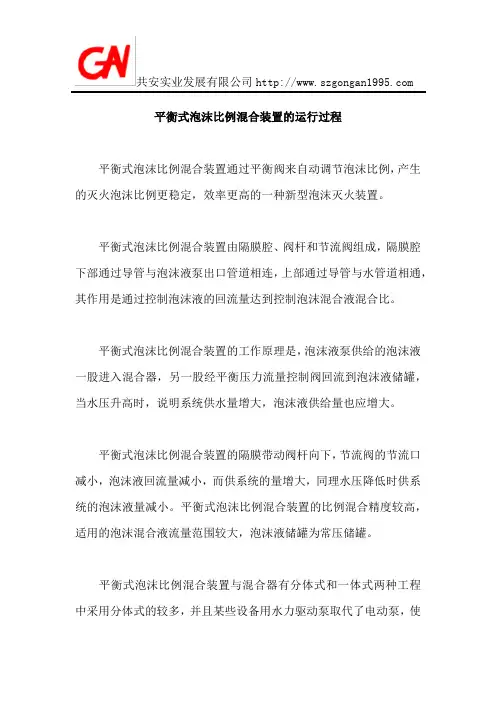

共安实业发展有限公司平衡式泡沫比例混合装置的运行过程平衡式泡沫比例混合装置通过平衡阀来自动调节泡沫比例,产生的灭火泡沫比例更稳定,效率更高的一种新型泡沫灭火装置。
平衡式泡沫比例混合装置由隔膜腔、阀杆和节流阀组成,隔膜腔下部通过导管与泡沫液泵出口管道相连,上部通过导管与水管道相通,其作用是通过控制泡沫液的回流量达到控制泡沫混合液混合比。
平衡式泡沫比例混合装置的工作原理是,泡沫液泵供给的泡沫液一股进入混合器,另一股经平衡压力流量控制阀回流到泡沫液储罐,当水压升高时,说明系统供水量增大,泡沫液供给量也应增大。
平衡式泡沫比例混合装置的隔膜带动阀杆向下,节流阀的节流口减小,泡沫液回流量减小,而供系统的量增大,同理水压降低时供系统的泡沫液量减小。
平衡式泡沫比例混合装置的比例混合精度较高,适用的泡沫混合液流量范围较大,泡沫液储罐为常压储罐。
平衡式泡沫比例混合装置与混合器有分体式和一体式两种工程中采用分体式的较多,并且某些设备用水力驱动泵取代了电动泵,使共安实业发展有限公司平衡式泡沫比例混合装置更简捷可靠。
平衡式泡沫比例混合装置不设泡沫液回流管,而是利用消防泵压力升高流量降低的原理,用其平衡阀直接控制进入混合器的泡沫液流量的方式来控制泡沫混合液的混合比。
它的流量调节范围相对要小些。
以上是深圳市共安实业发展有限公司的简单介绍,如果你还想了解更多内容可以拨打我们的热线电话,或者点击官网咨询我们,或者点击在线咨询我们。
深圳市共安实业发展有限公司是一家专业从事阀门设计、开发、生产销售、服务为一体,专门研究和生产利用水力自动控制和流量调控方面的高科技节能阀门,主要产品有:弹性座封闸阀,蝶阀,低阻力倒流防止器,水力控制阀,止回阀,多功能水泵控制阀等系列产品,同时还生产不同材质、压力、规格、驱动方式的减压阀、蝶阀、调节阀、闸阀等系列。
我们的产品广泛应用于水力供、排水、水处理、消防、建筑、电力、冶金、造纸、机械、农业等各个领域,行程了全国性的销售服务网络,是阀门行业中家喻户晓的品牌。
平衡式泡沫比例混合装置工作原理嗨,朋友!今天咱们来唠唠平衡式泡沫比例混合装置的工作原理,这可是个很有趣的小玩意儿呢!你看啊,这个平衡式泡沫比例混合装置就像是一个超级有秩序的小团队,每个成员都有自己的任务,大家齐心协力来制造出合适比例的泡沫混合液。
先来说说它的主要构成部分吧。
这里面有泡沫液储罐,这就像是一个储存宝藏的小仓库,泡沫液就安安静静地待在里面呢。
还有比例混合器,这个可是关键角色哦,就像一个超级精确的调配大师。
再有就是平衡阀啦,它就像一个小管家,负责让整个系统保持平衡稳定。
那这个装置是怎么开始工作的呢?当消防系统开始启动,比如说有火灾警报响起,水就开始流动啦。
水就像一群着急去救火的小勇士,它们朝着平衡式泡沫比例混合装置冲过来。
这时候,水的压力就会作用在平衡阀上。
这个平衡阀可机灵啦,它能感受到水的压力变化。
水一旦进入装置,就会通过一些巧妙的管道和结构,开始影响整个系统的平衡状态。
因为水有压力呀,这个压力就会传递到比例混合器那里。
比例混合器就开始发挥它的调配魔法啦。
它会根据水的压力和流量情况,精确地计算出需要从泡沫液储罐里吸出多少泡沫液。
泡沫液储罐里的泡沫液呢,就像是一群等待召唤的小助手。
当比例混合器发出“召唤”,也就是通过压力差等方式,泡沫液就会乖乖地被吸出来。
这个过程就像是从仓库里拿出合适数量的物资一样。
然后呢,被吸出的泡沫液和水就在管道里相遇啦。
它们就开始欢快地混合起来,就像小伙伴们手拉手一样。
这个混合的比例可是非常重要的哦,如果比例不对,那泡沫的灭火效果就会大打折扣。
而这个平衡式泡沫比例混合装置就像一个超级严格的厨师,精确地控制着泡沫液和水的比例,让混合出来的泡沫混合液达到最佳的灭火效果。
你可以想象一下,这个混合好的泡沫混合液就像是一群超级战士,它们带着满满的灭火能量,朝着火灾现场奔去。
泡沫混合液可以覆盖在燃烧物的表面,一方面隔绝空气,让火没有氧气可以“呼吸”,另一方面还能起到降温的作用呢。
泡沫灭火系统构成泡沫灭火系统主要由泡沫消防泵、泡沫液储罐、泡沫比例混合器(装置)、泡沫产生装置、控制阀门及管道组成等。
其工作原理是:通过泡沫比例混合器(装置)将泡沫液与水按比例混合成泡沫混合液,再经泡沫产生装置生成泡沫,施加到着火对象上实施灭火。
一、按系统产生泡沫的倍数分类泡沫灭火系统按照所产生泡沫的倍数不同,可分为低倍数泡沫灭火系统、中倍数泡沫灭火系统和高倍数泡沫灭火系统;低倍数泡沫灭火系统是指系统产生的灭火泡沫的倍数低于20的系统,中倍数泡沫灭火系统是指产生的灭火泡沫倍数在20~200的系统,高倍数泡沫灭火系统是指产生的灭火泡沫倍数高于200的系统。
(一)低倍数泡沫灭火系统低倍数泡沫的主要灭火机理是通过泡沫的遮盖作用,将燃烧液体与空气隔离实现灭火。
按应用场所及泡沫产生装置的不同,可以分为储罐区低倍数泡沫灭火系统、泡沫—水喷淋系统和泡沫炮系统等。
1.储罐区低倍数泡沫灭火系统储罐区低倍数泡沫灭火系统按泡沫喷射形式不同,分为液上喷射系统、液下喷射系统和半液下喷射系统。
(1)液上喷射系统液上喷射系统是指将泡沫产生装置产生的泡沫在导流装置的作用下, 从燃烧液体上方施加到燃烧液体表面实现灭火的系统,如图3-8-1-1所示。
液上喷射系统是目前国内采用最为广泛的一种形式,适用于各类非水溶性甲、乙、丙类液体储罐和水溶性甲、乙、丙类液体的固定顶或内浮顶储罐。
图3-8-1-1 液上喷射系统(2)液下喷射系统液下喷射系统是指将高背压泡沫产生器产生的泡沫通过泡沫喷射管从燃烧液体液面下输送到储罐内,泡沫在初始动能和浮力的作用下浮到燃烧液面实施灭火的系统,如图3-8-1-2所示。
由于泡沫是从液面下施加到储罐内,高背压泡沫产生器产生的泡沫需要控制在2~4倍。
液下喷射系统适用于非水溶性液体固定顶储罐,不适用于水溶性液体和其它对普通泡沫有破坏作用的甲、乙、丙类液体固定顶储罐,这是因为泡沫注入该类液体后,由于该类液体分子的脱水作用而使泡沫遭到破坏,无法浮升到液面实施灭火。

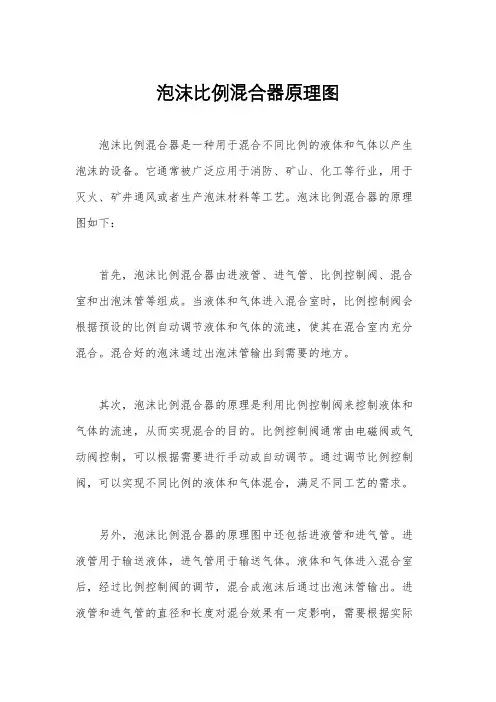

泡沫比例混合器原理图泡沫比例混合器是一种用于混合不同比例的液体和气体以产生泡沫的设备。
它通常被广泛应用于消防、矿山、化工等行业,用于灭火、矿井通风或者生产泡沫材料等工艺。
泡沫比例混合器的原理图如下:首先,泡沫比例混合器由进液管、进气管、比例控制阀、混合室和出泡沫管等组成。
当液体和气体进入混合室时,比例控制阀会根据预设的比例自动调节液体和气体的流速,使其在混合室内充分混合。
混合好的泡沫通过出泡沫管输出到需要的地方。
其次,泡沫比例混合器的原理是利用比例控制阀来控制液体和气体的流速,从而实现混合的目的。
比例控制阀通常由电磁阀或气动阀控制,可以根据需要进行手动或自动调节。
通过调节比例控制阀,可以实现不同比例的液体和气体混合,满足不同工艺的需求。
另外,泡沫比例混合器的原理图中还包括进液管和进气管。
进液管用于输送液体,进气管用于输送气体。
液体和气体进入混合室后,经过比例控制阀的调节,混合成泡沫后通过出泡沫管输出。
进液管和进气管的直径和长度对混合效果有一定影响,需要根据实际情况进行合理设计。
最后,泡沫比例混合器的原理图中的混合室是泡沫混合的关键部位。
在混合室内,液体和气体充分混合,形成稳定的泡沫。
混合室的设计和结构对泡沫的质量和稳定性有重要影响,需要考虑流体力学和热力学等因素,确保混合效果达到预期要求。
综上所述,泡沫比例混合器原理图中的各个部件相互配合,通过比例控制阀调节液体和气体的流速,实现不同比例的混合。
混合室是泡沫混合的关键部位,设计合理的混合室可以确保泡沫的质量和稳定性。
泡沫比例混合器在各行业中有着重要的应用,其原理图的设计和优化对设备的性能和效率有着重要的影响。

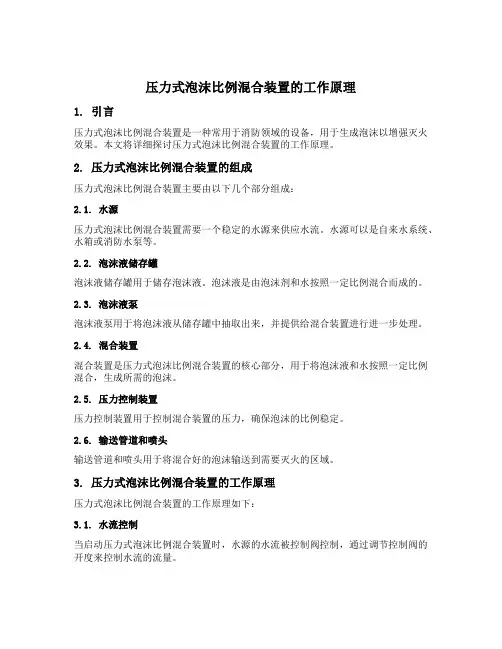

压力式泡沫比例混合装置的工作原理1. 引言压力式泡沫比例混合装置是一种常用于消防领域的设备,用于生成泡沫以增强灭火效果。
本文将详细探讨压力式泡沫比例混合装置的工作原理。
2. 压力式泡沫比例混合装置的组成压力式泡沫比例混合装置主要由以下几个部分组成:2.1. 水源压力式泡沫比例混合装置需要一个稳定的水源来供应水流。
水源可以是自来水系统、水箱或消防水泵等。
2.2. 泡沫液储存罐泡沫液储存罐用于储存泡沫液。
泡沫液是由泡沫剂和水按照一定比例混合而成的。
2.3. 泡沫液泵泡沫液泵用于将泡沫液从储存罐中抽取出来,并提供给混合装置进行进一步处理。
2.4. 混合装置混合装置是压力式泡沫比例混合装置的核心部分,用于将泡沫液和水按照一定比例混合,生成所需的泡沫。
2.5. 压力控制装置压力控制装置用于控制混合装置的压力,确保泡沫的比例稳定。
2.6. 输送管道和喷头输送管道和喷头用于将混合好的泡沫输送到需要灭火的区域。
3. 压力式泡沫比例混合装置的工作原理压力式泡沫比例混合装置的工作原理如下:3.1. 水流控制当启动压力式泡沫比例混合装置时,水源的水流被控制阀控制,通过调节控制阀的开度来控制水流的流量。
3.2. 泡沫液供应泡沫液从储存罐中被泵抽取出来,通过管道输送到混合装置。
3.3. 水流和泡沫液的混合在混合装置中,水流和泡沫液按照一定比例混合。
混合装置通常采用机械或静态混合原理,确保混合均匀。
3.4. 泡沫的生成混合好的水流和泡沫液通过压力控制装置进一步调节压力,然后通过输送管道和喷头喷射出去。
在喷头的作用下,水流中的空气被带入形成泡沫。
3.5. 压力调节压力控制装置会根据需要调节混合装置的压力,以保持泡沫的比例稳定。
当需要调整泡沫比例时,可以通过调节压力控制装置来实现。
4. 压力式泡沫比例混合装置的应用压力式泡沫比例混合装置广泛应用于消防领域,特别是对于涉及到可燃液体的灭火工作。
其主要优点包括:•泡沫能够有效地隔离可燃液体与空气,阻止火势蔓延;•泡沫能够降低液体表面的温度,减少蒸发和燃烧;•泡沫能够抑制燃烧反应,减少火焰的热辐射。
PHYM系列压力式泡沫比例混合装置操作使用说明书概述:我厂生产的PHYM系列贮罐隔膜式比例混合装置(以下简称混合装置),具有性能稳定,适用流量压力范围广、压力损失低等特点,它可与PFS型高倍数泡沫发生器、PZ型中倍数泡沫产生器、PC型低倍数泡沫产生器、PQ型空气泡沫枪或PP型泡沫炮组成各种高、中、低倍数泡沫灭火系统,该系统已在石油化工企业、港口码头、油库、机场等场所的消防系统中均得到广泛应用。
一、组成及分类:该混合装置是泡沫灭火系统中泡沫混合液的供给源,它一般由泡沫液贮罐、PHY型压力式比例混合器、进水管路、出液管路、排气管路、排水管路、排液管路、液位显示管及压力表和安全阀等组成,各管路上均配备有相应的阀门。
混合装置按安装形式可分为卧式和立式两种,按内部结构又可分为整体型、分隔型、隔膜型三种。
设备型号定义示例:PHY-M -W-6 / 80 / 30泡沫罐容积为3m3;最大混合液流量:80L/S混合比为6%设备形式L:立式罐;W:卧式罐隔膜型混合装置的型号二、工作原理及基本结构:工作原理:当压力水流经混合器管路时,有部分水经进水管进入贮罐内,大部分水沿混合管路进入比例混合器的喷嘴向扩散管喷出。
进入喷嘴时,口径缩小,流速增大,由于射流质点的横向紊动扩散作用,在喷嘴出口与扩散管之间形成低压混合室,进入贮罐内的水将胶囊内贮存的泡沫液从出液管压出,经孔板进入比例混合器的低压混合室与流经比例混合器喷嘴的大股压力水流汇合形成3%或6%的泡沫混合液,该泡沫混合液被输送至泡沫产生设备,产生空气泡沫用于扑救甲、乙、丙类液体火灾及木材、纸张、纺织品等固体火灾。
基本结构:如图1所示,隔膜型贮罐内装有高强度橡胶膜,橡胶膜将泡沫液与罐内的水完全隔离开来,这样使用后所剩的泡沫液仍可继续使用,完全避免了泡沫液的浪费。
比例混合器图1 隔膜型混合装置工作原理图三、隔膜型贮罐的优点:1.设备的核心部件压力式比例混合器的具有耐腐蚀,使用寿命长的优点。
压力式泡沫比例混合装置工作原理压力式泡沫比例混合装置是一种用于消防灭火的设备,它可以混合气体、水和化学溶液,产生稳定的泡沫混合物。
其工作原理可以分为两个主要部分:压力控制和混合控制。
压力控制压力控制是通过压缩空气和水来实现的,具体可以分为以下几个步骤:1.压缩空气进入系统:空气从外部进入系统,并通过压缩机进行压缩。
2.控制空气压力:经过一系列的控制和调节,空气的压力被调整到特定的数值范围内,以满足混合泡沫的需要。
3.水压控制:水通过调节阀门和水量控制器进入系统,并通过水泵进行增压,以满足混合泡沫的需要。
混合控制混合控制是将压缩空气、水和化学溶液混合,产生稳定的泡沫混合物。
具体可以分为以下几个步骤:1.化学溶液控制:通过化学泵和化学液控制器,将化学药剂按照一定比例加入水中。
2.水的流量控制:通过水量控制器,控制水的流量,以满足混合泡沫的需要。
3.压缩空气混合:将经过压缩和调节的空气通过混合室与水混合,在混合过程中形成泡沫混合物。
4.混合泡沫输出:混合泡沫通过输出管道输出到消防灭火器材中使用。
总体工作流程总体来说,压力式泡沫比例混合装置的工作流程如下:1.空气和水进入系统,分别进行压缩和增压。
2.化学药剂按照一定比例加入水中。
3.通过水量控制器进行水的流量调节。
4.将经过调节的空气通过混合室与水混合,形成泡沫混合物。
5.将混合泡沫输出到消防灭火器材中使用。
总结压力式泡沫比例混合装置是一种高效的消防灭火设备,其工作原理是通过压缩空气、水和化学药剂混合,形成稳定的泡沫混合物。
其关键在于压力控制和混合控制的精确调节,能够在最短的时间内对着火地点进行扑灭,有效保护人员和财产安全。
PHY(M)系列压力式泡沫比例混合装置是低倍泡沫灭火系统的主要设备,由泡沫比泡沫比例混合器是泡沫灭火系统的关键部件之一,它是将水和泡沫原液按一定比例(3%、6%)进行混合,形成泡沫混合液,供给泡沫产生器的装置。
本公司生产的比例混合器有压力式比例混合器、管线式负压比例混合器和平衡式压力比例混合器,以适应于不同的消防工程的需要。
1.PHY型压力式比例混合器⑴ PHY型压力式比例混合器组成PHY型压力式比例混合器,一般与带胶囊的泡沫液储罐一起使用。
胶囊装载泡沫液并将泡沫液与储罐分隔,比例混合器的进水支管用于向罐内灌装压力水,另一支管与泡沫罐出液管相接,将挤出的泡沫液输入混合器,与水混合成泡沫混合液。
⑵ PHY比例混合工作原理PHY型压力式比例混合器是利用文丘里原理工作的。
比例混合器进水支管向罐内灌装压力水,在压力作用下,等体积水就可将等体积泡沫液从储罐中挤压出来进入比例混合器,在比例混合器中与水按比例混合成泡沫混合液供泡沫系统使用。
⑶ PHY型压力式比例混合器结构及性能参数见图5、表3、表4图5 PHY系列压力式比例混合器表3 压力式比例混合器结构尺寸(mm)表4 压力式比例混合器性能参数项目参数型号注:表中数值是在进口水压1.0MPa时的实测值,当进口水压力升高或降低时,其值也相应升高或降低。
但吸液量与混合液量的比例值,则保持不变。
⑷ PHY型压力式比例混合器特点① 组成的比例混合装置中泡沫液储罐为压力储罐。
② 系统工作时泡沫液与水不接触,泡沫液一次未用完可继续使用。
③ 安装方便,便于调试和日常试验。
2. 负压式比例混合器⑴ PHF型负压比例混合器结构及用途PHF型负压比例混合器由连接法兰(管螺纹)、喷嘴、扩散喉管、泡沫液管等组成。
是移动式和局部应用式灭火系统的配套设备,它适用于高、中、低倍数泡沫灭火系统。
其结构见图6、表5、表6图6 PHY系列负压式比例混合器表5 PHF型负压式比例混合器主要性能参数表6 PHF型负压式比例混合器主要尺寸参数⑵ PHF型负压比例混合器工作原理及特点PH型负压比例混合器利用文丘里原理用一定压力的水高速经过喷嘴时,其出口处形成负压,在大气压作用下,通过吸液管将泡沫液从储罐中吸入负压式比例混合器,与水混合成泡沫混合液,送往发泡设备。
囊式压力比例混合装置泡沫液储罐工作原理说到囊式压力比例混合装置的泡沫液储罐工作原理,那可真是个不小的“技术活”。
听着这名字就让人觉得有点儿晦涩难懂,但放心吧,今天我们来给大家拆解一下,保证你听得懂,还能恍若自己也能成为这方面的高手。
首先呢,泡沫液储罐,说白了就是用来储存泡沫液的容器。
泡沫液是啥?就是咱们生活中常见的,能够生成泡沫的液体。
这种液体一般用于消防、清洗、或者一些特殊的工业过程。
泡沫液的特点就是它能快速产生泡沫,形成有效的隔离层,挡住火源,或者是帮助清洁。
所以泡沫液的储存就特别关键,必须确保它随时能被稳定地供给到需要的地方。
而这其中,囊式压力比例混合装置的作用就显得尤为重要了。
这个名字一看就有点复杂,但是仔细一想,大家应该能从字面上捋清楚。
我们就从“囊式”说起。
你想象一下吧,就像是一个气球一样,储罐里有个像囊袋一样的东西,专门用来储存泡沫液。
这个“囊”可是有妙用的,它不仅能储存液体,还能在压力的作用下,按照比例把不同成分的液体混合到一起。
也就是说,当你需要泡沫液的时候,这个囊袋就能自动按照预设的比例,把液体给“挤”出来。
再来说说“压力比例混合”这四个字。
其实它的意思就是,通过压力来控制泡沫液和其他液体的混合比例。
你想啊,如果每次泡沫液的浓度都不一样,那不就是瞎折腾嘛?但是有了这个装置,你只需要设定好比例,系统就会根据压力的变化,精准地混合这些成分。
简直就是“聪明”到不行!你可能会问,压力是怎么起作用的呢?装置内有一个压力传感器,它能够时刻监测储罐内的气压。
你看,当储罐里的压力变化时,囊袋的形态也会随之变化。
根据这些变化,泡沫液就会以合适的比例流出。
这就像是调皮的魔术师,通过手中的压力魔杖,控制泡沫液的浓度和流量。
是不是有点像科幻电影中的高科技设备?不仅如此,储罐内还设置了许多安全机制。
毕竟,液体和气压的配合是需要精确的。
如果压力过高或者过低,系统就会自动报警,甚至停止运行,避免发生危险。
管线式泡沫比例混合器构造及原理
负压管线式泡沫比例混合器是泡沫灭火系统中必不可少的消防设备,是整个泡沫消防系统的核心部件。
其工作原理是:在压力水以很高的速度流过泡沫灭火系统的比例混合器时,比例混合器的室内形成负压,储罐内泡沫液在大气压力作用下通过吸液管进入混合器,在比例混合气的混合室内与水混合成一定比例(3%或6%)的混合液,混合液流经泡沫喷射设备时使泡沫混合液发泡,并经喷射口喷出从而达到泡沫灭火的效果。
构造原理
管线式泡沫比例混合器的构造如图所示,主要由管牙接口、本体、过滤网、喷嘴、扩散管、调节底阀座、调节手柄、橡胶膜片等部件组成。
管线式泡沫比例混合器工作原理与环泵式泡沫比例混合器相同,主要与高倍数泡沫发生器联用。
PHF管线式泡沫比例混合器
1.管牙接口;
2.混合器本体;
3.过滤网;
4.喷嘴;
5.吸液管接口;
6.扩散管;
7.外接管;
8.底阀座;
9.底阀芯;10.橡胶膜片;11.调节阀芯;
12.调节手柄。
储罐泡沫发生器原理储罐泡沫发生器是一种用于灭火的装置,它能够在火灾现场产生大量泡沫,将火势迅速扑灭。
储罐泡沫发生器的原理是利用泡沫液的特殊性质和喷射装置的工作原理相结合,实现火灾的灭火效果。
储罐泡沫发生器的核心是泡沫液,泡沫液是由泡沫剂和水按照一定比例混合而成。
泡沫剂是一种表面活性剂,具有较强的降低液体表面张力的能力。
当泡沫剂与水混合后,能够形成一种稳定的泡沫液。
泡沫液中的泡沫剂能够使水分子在空气中迅速分散,并形成大量细小的泡沫。
储罐泡沫发生器通过喷射装置将泡沫液喷射到火灾现场。
喷射装置通常由喷嘴和喷射管组成。
当泡沫液进入喷射装置后,通过喷嘴的高速喷射和喷射管的设计,能够将泡沫液喷射成一道均匀的泡沫射流。
泡沫射流在空气中迅速膨胀,并形成大量的泡沫。
形成的泡沫能够有效地抑制火源的氧气供应,降低火焰温度,阻止火势的蔓延。
泡沫中的水分子蒸发后,形成大量水蒸气,能够吸收燃烧产生的热量。
同时,泡沫的覆盖层能够隔绝空气和火源的接触,防止火势的进一步燃烧。
因此,储罐泡沫发生器能够快速灭火,并有效地防止火灾的扩散。
储罐泡沫发生器有许多不同的类型,根据其使用的泡沫剂和喷射装置的不同,可以分为干式泡沫发生器和湿式泡沫发生器两种。
干式泡沫发生器是利用干粉灭火剂与水混合生成泡沫,适用于灭火时需要大量泡沫的场合。
湿式泡沫发生器则是通过液体泡沫剂与水混合生成泡沫,适用于灭火时需要较小量泡沫的场合。
储罐泡沫发生器在工业领域中广泛应用,特别是储罐火灾的灭火。
由于储罐火灾往往规模庞大,火势凶猛,传统的灭火手段往往难以奏效。
而储罐泡沫发生器通过产生大量泡沫,能够将火势迅速扑灭,并有效地控制火灾。
此外,储罐泡沫发生器还可以用于灭火车辆、建筑物等其他场所的火灾,具有广泛的应用前景。
总的来说,储罐泡沫发生器利用泡沫液的特殊性质和喷射装置的工作原理,能够产生大量泡沫,快速灭火,并有效地阻止火势的蔓延。
储罐泡沫发生器在工业领域中具有重要的应用价值,能够保护人员的生命安全和财产的安全。
储罐泡沫工作原理储罐泡沫是一种常用的灭火剂,具有快速灭火、高效隔热、防止火灾复燃等优点。
在火灾发生时,储罐泡沫可以形成一层均匀的泡沫覆盖在燃烧表面上,有效地将氧气隔离,降低燃烧物表面的温度,从而达到灭火的目的。
储罐泡沫工作原理主要包括泡沫液的配置、泡沫液的喷射和泡沫的扩展三个基本过程。
泡沫液的配置是储罐泡沫工作的前提。
泡沫液一般由水、泡沫剂和稳泡剂组成。
水是泡沫液的基础,泡沫剂是使水形成泡沫的关键成分,稳泡剂是增加泡沫液稳定性的辅助剂。
泡沫剂根据其化学成分的不同,可分为合成泡沫剂和天然泡沫剂两种类型。
合成泡沫剂是一种化学合成的表面活性剂,具有良好的泡沫稳定性和灭火性能。
天然泡沫剂则是由天然植物或动物提取而成,具有环保性能。
稳泡剂主要是添加到泡沫液中,以增加泡沫的稳定性,防止泡沫在喷射过程中破裂。
泡沫液的喷射是将配置好的泡沫液送入储罐内部的过程。
一般情况下,储罐泡沫系统会设置喷嘴或喷淋装置,通过压力或泵送将泡沫液喷射到储罐内部。
喷射时需要控制喷射的角度和喷射速度,以确保泡沫液能够均匀地覆盖在燃烧表面上。
喷淋装置通常是安装在储罐顶部或侧壁上,通过喷淋管道将泡沫液均匀地喷淋到储罐内部。
泡沫的扩展是指泡沫在储罐内部的蔓延过程。
泡沫液喷射到储罐内部后,会迅速形成一层均匀的泡沫覆盖在燃烧表面上。
泡沫的扩展能够将氧气与燃烧物隔离开来,同时通过泡沫层的隔热作用,降低燃烧表面的温度,减少火势的蔓延。
泡沫层还可以阻止燃烧物的燃烧产物释放到空气中,有效地减少有害气体的排放。
储罐泡沫工作原理的关键在于泡沫液的配置和泡沫的扩展。
只有配置合适的泡沫液,并能够将泡沫均匀地喷射到储罐内部,才能形成有效的泡沫层进行灭火。
此外,还需要根据储罐的容量和火灾的规模选择合适的泡沫泵和喷淋装置,以确保灭火效果。
储罐泡沫工作原理是通过配置泡沫液,将其喷射到储罐内部形成泡沫层,从而实现灭火的目的。
这种工作原理具有快速灭火、高效隔热和防止复燃的优点,是一种有效的灭火手段。
