专家解析什么是平衡式泡沫比例混合装置

实际上，在2015年一级注册消防工程师《技术实务》这一科确实考了两道，分别是【耐火极限】和【半固定泡沫灭火系统】。

如果考友们能熟练掌握消防常用术语，那么真题这三道题就是送分题！【2015年实务29】泡沫灭火系统按系统结构可分为固定灭火系统、半固定泡沫灭火系统、移动泡沫灭火系统。

半固定灭火系统是指（）。

A.采用泡沫枪、固定泡沫设置和固定消防水泵供应泡沫混合液的灭火系统B.泡沫产生器和部分连接管道固定，采用泡沫消防车或机动消防泵，用水带供应泡沫液的灭火系统C.泡沫产生器与部分连接管道连接，固定消防水泵供应泡沫混合液的灭火系统D.采用泡沫枪，泡沫液由消防车供应，水由固定消防水泵供应的灭火系统【2015年实务40】在标准耐火实验条件下对一墙体进行耐火极限实验，实验记录显示，该墙体在受火作用至0.50h时粉刷层开始脱落，受火作用至1.00h时背火面的温度超过规定值，受火作用至1.20h时出现了穿透裂缝，受火作用至1.50h时前提开始垮塌，该墙体的耐火极限是（）h。

A.1.0B.0.5C.1.2D.1.5【2016年实务53】在低倍数泡沫灭火系统中，泡沫从储罐底部注入，并通过软管浮升到燃烧液体表面进行喷放的灭火系统是（）。

A.固定式系统B.半固定式系统C.液下喷射系统D.半液下喷射系统参考答案：29.B 40.A 53.D以下术语摘自常考的七本规范，标注为红色的术语，一定要熟记！《建筑设计防火规范》GB50016-20141.【高层建筑】建筑高度大于27m的住宅建筑和建筑高度大于24m的非单层厂房、仓库和其他民用建筑。

2.【裙房】在高层建筑主体投影范围外，与建筑主体相连且建筑高度不大于24m的附属建筑。

3.【重要公共建筑】发生火灾可能造成重大人员伤亡、财产损失和严重社会影响的公共建筑。

4.【商业服务网点】设置在住宅建筑的首层或首层及二层，每个分隔单元建筑面积不大于300㎡的商店、邮政所、储蓄所、理发店等小型营业性用房。

一、《消防给水及消火栓技术规范》【消防水源】向水灭火设施、车载或手抬等移动消防水泵、固定消防水泵等提供消防用水的水源，包括市政给水、消防水池、高位消防水池和天然水源等。

【高压消防给水系统】能始终保持满足水灭火设施所需的工作压力和流量，火灾时无须消防水泵直接加压的供水系统。

【临时高压消防给水系统】平时不能满足水灭火设施所需的工作压力和流量，火灾时能自动启动消防水泵以满足水灭火设施所需的工作压力和流量的供水系统。

【低压消防给水系统】能满足车载或手抬移动消防水泵等取水所需的工作压力和流量的供水系统。

【消防水池】人工建造的供固定或移动消防水泵吸水的储水设施。

【高位消防水池】设置在高处直接向水灭火设施重力供水的储水设施。

【高位消防水箱】设置在高处直接向水灭火设施重力供应初期火灾消防用水量的储水设施。

【消火栓系统】由供水设施、消火栓、配水管网和阀门等组成的系统。

【湿式消火栓系统】平时配水管网内充满水的消火栓系统。

【干式消火栓系统】平时配水管网内不充水，火灾时向配水管网充水的消火栓系统。

【静水压力】消防给水系统管网内水在静止时管道某一点的压力，简称静压。

【动水压力】消防给水系统管网内水在流动时管道某一点的总压力与速度压力之差，简称动压。

二、《自动喷水灭火系统设计规范》【自动喷水灭火系统】由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。

【闭式系统】采用闭式洒水喷头的自动喷水灭火系统。

1）【湿式系统】准工作状态时管道内充满用于启动系统的有压水的闭式系统。

2）【干式系统】准工作状态时配水管道内充满用于启动系统的有压气体的闭式系统。

3）【预作用系统】准工作状态时配水管道内不充水，由火灾自动报警系统自动开启雨淋报警阀后，转换为湿式系统的闭式系统。

4）【重复启闭预作用系统】能在扑灭火灾后自动关阀、复燃时再次开阀喷水的预作用系统。

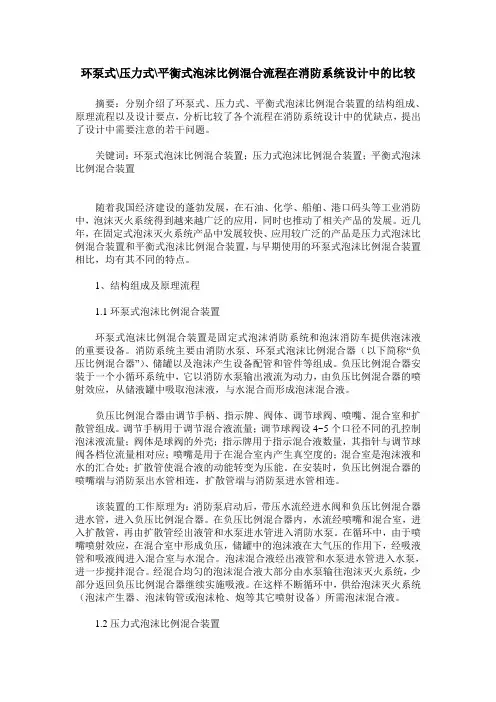

环泵式\压力式\平衡式泡沫比例混合流程在消防系统设计中的比较摘要：分别介绍了环泵式、压力式、平衡式泡沫比例混合装置的结构组成、原理流程以及设计要点，分析比较了各个流程在消防系统设计中的优缺点，提出了设计中需要注意的若干问题。

关键词：环泵式泡沫比例混合装置；压力式泡沫比例混合装置；平衡式泡沫比例混合装置随着我国经济建设的蓬勃发展，在石油、化学、船舶、港口码头等工业消防中，泡沫灭火系统得到越来越广泛的应用，同时也推动了相关产品的发展。

近几年，在固定式泡沫灭火系统产品中发展较快、应用较广泛的产品是压力式泡沫比例混合装置和平衡式泡沫比例混合装置，与早期使用的环泵式泡沫比例混合装置相比，均有其不同的特点。

1、结构组成及原理流程1.1环泵式泡沫比例混合装置环泵式泡沫比例混合装置是固定式泡沫消防系统和泡沫消防车提供泡沫液的重要设备。

消防系统主要由消防水泵、环泵式泡沫比例混合器（以下简称“负压比例混合器”）、储罐以及泡沫产生设备配管和管件等组成。

负压比例混合器安装于一个小循环系统中，它以消防水泵输出液流为动力，由负压比例混合器的喷射效应，从储液罐中吸取泡沫液，与水混合而形成泡沫混合液。

负压比例混合器由调节手柄、指示牌、阀体、调节球阀、喷嘴、混合室和扩散管组成。

调节手柄用于调节混合液流量；调节球阀设4~5个口径不同的孔控制泡沫液流量；阀体是球阀的外壳；指示牌用于指示混合液数量，其指针与调节球阀各档位流量相对应；喷嘴是用于在混合室内产生真空度的；混合室是泡沫液和水的汇合处；扩散管使混合液的动能转变为压能。

在安装时，负压比例混合器的喷嘴端与消防泵出水管相连，扩散管端与消防泵进水管相连。

该装置的工作原理为：消防泵启动后，带压水流经进水阀和负压比例混合器进水管，进入负压比例混合器。

在负压比例混合器内，水流经喷嘴和混合室，进入扩散管，再由扩散管经出液管和水泵进水管进入消防水泵。

在循环中，由于喷嘴喷射效应，在混合室中形成负压，储罐中的泡沫液在大气压的作用下，经吸液管和吸液阀进入混合室与水混合。

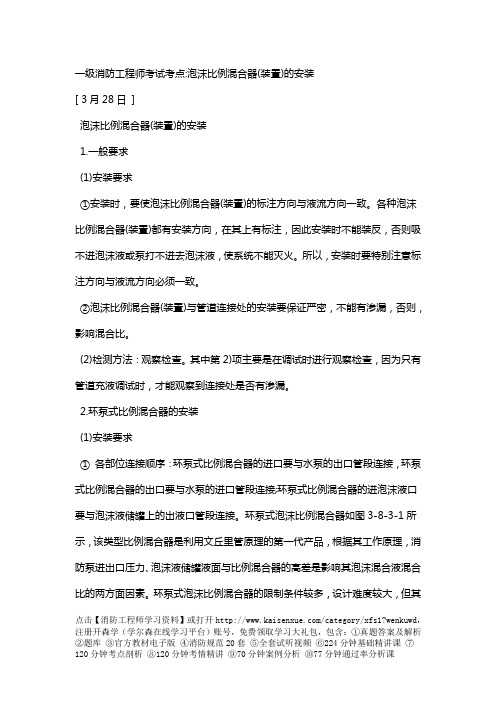

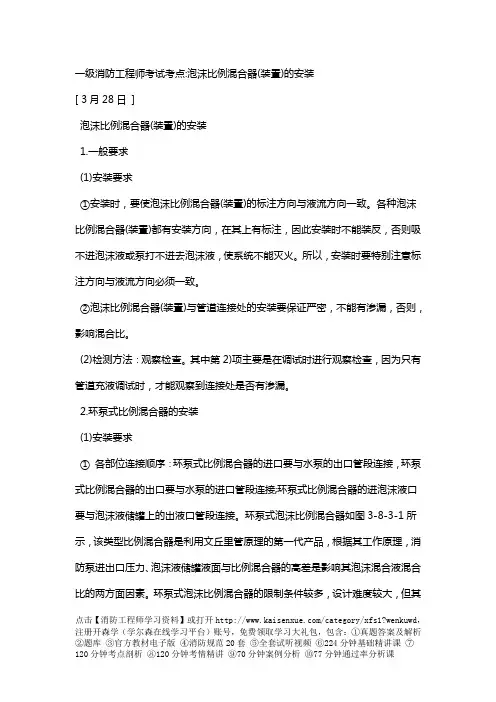

一级消防工程师考试考点:泡沫比例混合器(装置)的安装[ 3月28日]泡沫比例混合器(装置)的安装1.一般要求(1)安装要求①安装时，要使泡沫比例混合器(装置)的标注方向与液流方向一致。

各种泡沫比例混合器(装置)都有安装方向，在其上有标注，因此安装时不能装反，否则吸不进泡沫液或泵打不进去泡沫液，使系统不能灭火。

所以，安装时要特别注意标注方向与液流方向必须一致。

②泡沫比例混合器(装置)与管道连接处的安装要保证严密，不能有渗漏，否则，影响混合比。

(2)检测方法：观察检查。

其中第2)项主要是在调试时进行观察检查，因为只有管道充液调试时，才能观察到连接处是否有渗漏。

2.环泵式比例混合器的安装(1)安装要求①各部位连接顺序：环泵式比例混合器的进口要与水泵的出口管段连接，环泵式比例混合器的出口要与水泵的进口管段连接;环泵式比例混合器的进泡沫液口要与泡沫液储罐上的出液口管段连接。

环泵式泡沫比例混合器如图3-8-3-1所示，该类型比例混合器是利用文丘里管原理的第一代产品，根据其工作原理，消防泵进出口压力、泡沫液储罐液面与比例混合器的高差是影响其泡沫混合液混合比的两方面因素。

环泵式泡沫比例混合器的限制条件较多，设计难度较大，但其点击【消防工程师学习资料】或打开/category/xfs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①真题答案及解析结构简单、工程造价低、且配套的泡沫液储罐为常压储罐，便于操作、维护、检修、试验;②环泵式比例混合器安装标高的允许偏差为±10mm;③为了使环泵式比例混合器出现堵塞或腐蚀损坏时，备用的环泵式比例混合器能立即投入使用，备用的环泵式比例混合器需要并联安装在系统上，并要有明显的标志。

(2)检测方法：第①、③项用观察检查，第②项用拉线、尺量检查。

3.压力式比例混合装置的安装(1)安装要求①压力式比例混合装置的压力储罐和比例混合器出厂前已经安装固定在一起，因此，压力式比例混合装置要整体安装。

建构筑物消防员初级-泡沫灭火系统姓名：__________指导：__________日期：__________2017-07-28 07:25一、泡沫灭火系统的组成与灭火机理泡沫灭火系统主要由消防水泵、消防水源、泡沫灭火剂储存装置、泡沫比例混合装置、泡沫产生装置及管道等组成。

它是通过泡沫比例混合器将泡沫灭火剂与水按比例混合成泡沫混合液，再经泡沫产生装置形成空气泡沫后施放到着火对象上实施灭火的系统。

泡沫灭火系统按泡沫产生倍数的不同，分为高、中、低倍数三种系统。

低倍数泡沫系统的主要灭火机理是通过泡沫层的覆盖、冷却和窒息等作用，实现扑灭火灾的目的。

高倍数泡沫系统的主要灭火机理是通过密集状态的大量高倍数泡沫封闭火灾区域，以淹没和覆盖的共同作用阻断新空气的流入达到窒息灭火。

中倍数泡沫系统的灭火机理取决于其发泡倍数和使用方法，当以较低的倍数用于扑救甲、乙、丙类液体流淌火灾时，其灭火机理与低倍数泡沫相同。

当以较高的倍数用于全淹没方式灭火时，其灭火机理与高倍数泡沫相同。

二、泡沫液的作用与类型泡沫液按发泡机制不同分为化学泡沫液和空气泡沫液。

化学泡沫液是利用化学反应的方法产生泡沫的。

空气泡沫液是利用泡沫产生装置吸入或吹进空气而生成泡沫的。

由于化学泡沫液的灭火性能、稳定性、使用安全性较差，还需反应设备，不宜操作，目前基本不使用。

因此现行泡沫灭火系统使用的均是空气泡沫液。

泡沫液按发泡倍数不同分为低倍数泡沫液、中倍数泡沫液和高倍数泡沫液。

发泡倍数20以下的称为低倍数泡沫液，发泡倍数介于20~200之间的称为中倍数泡沫液，发泡倍数高于200的称为高倍数泡沫液。

泡沫液本身不能灭火，是通过与水混合形成混合液，再吸入（或鼓入）空气产生空气泡沫来灭火。

泡沫灭火系统的作用就是将泡沫液与水按比例混合，利用管道（或水带）输送至泡沫产生装置，将产生的空气泡沫混合液按一定的形式喷出，以覆盖或淹没实现灭火。

泡沫灭火剂的分类：泡沫灭火剂分为化学泡沫灭火剂和空气泡沫灭火剂。

特别推荐：泡沫比例混合器(装置)的安装1.一般要求(1)安装要求①安装时，要使泡沫比例混合器(装置)的标注方向与液流方向一致。

各种泡沫比例混合器(装置)都有安装方向，在其上有标注，因此安装时不能装反，否则吸不进泡沫液或泵打不进去泡沫液，使系统不能灭火。

所以，安装时要特别注意标注方向与液流方向必须一致。

②泡沫比例混合器(装置)与管道连接处的安装要保证严密，不能有渗漏，否则，影响混合比。

(2)检测方法：观察检查。

其中第2)项主要是在调试时进行观察检查，因为只有管道充液调试时，才能观察到连接处是否有渗漏。

2.环泵式比例混合器的安装(1)安装要求①各部位连接顺序：环泵式比例混合器的进口要与水泵的出口管段连接，环泵式比例混合器的出口要与水泵的进口管段连接;环泵式比例混合器的进泡沫液口要与泡沫液储罐上的出液口管段连接。

环泵式泡沫比例混合器如图3-8-3-1所示，该类型比例混合器是利用文丘里管原理的第一代产品，根据其工作原理，消防泵进出口压力、泡沫液储罐液面与比例混合器的高差是影响其泡沫混合液混合比的两方面因素。

环泵式泡沫比例混合器的限制条件较多，设计难度较大，但其结构简单、工程造价低、且配套的泡沫液储罐为常压储罐，便于操作、维护、检点击【消防工程师学习资料】或打开/category/xfs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①真题答案及解析修、试验;②环泵式比例混合器安装标高的允许偏差为±10mm;③为了使环泵式比例混合器出现堵塞或腐蚀损坏时，备用的环泵式比例混合器能立即投入使用，备用的环泵式比例混合器需要并联安装在系统上，并要有明显的标志。

(2)检测方法：第①、③项用观察检查，第②项用拉线、尺量检查。

3.压力式比例混合装置的安装(1)安装要求①压力式比例混合装置的压力储罐和比例混合器出厂前已经安装固定在一起，因此，压力式比例混合装置要整体安装。

从外观上看，压力式比例混合器有横式和立式两种，实物图见图3-8-3-2所示。

平衡式泡沫比例混合装置工作原理嗨，朋友！今天咱们来唠唠平衡式泡沫比例混合装置的工作原理，这可是个很有趣的小玩意儿呢！你看啊，这个平衡式泡沫比例混合装置就像是一个超级有秩序的小团队，每个成员都有自己的任务，大家齐心协力来制造出合适比例的泡沫混合液。

先来说说它的主要构成部分吧。

这里面有泡沫液储罐，这就像是一个储存宝藏的小仓库，泡沫液就安安静静地待在里面呢。

还有比例混合器，这个可是关键角色哦，就像一个超级精确的调配大师。

再有就是平衡阀啦，它就像一个小管家，负责让整个系统保持平衡稳定。

那这个装置是怎么开始工作的呢？当消防系统开始启动，比如说有火灾警报响起，水就开始流动啦。

水就像一群着急去救火的小勇士，它们朝着平衡式泡沫比例混合装置冲过来。

这时候，水的压力就会作用在平衡阀上。

这个平衡阀可机灵啦，它能感受到水的压力变化。

水一旦进入装置，就会通过一些巧妙的管道和结构，开始影响整个系统的平衡状态。

因为水有压力呀，这个压力就会传递到比例混合器那里。

比例混合器就开始发挥它的调配魔法啦。

它会根据水的压力和流量情况，精确地计算出需要从泡沫液储罐里吸出多少泡沫液。

泡沫液储罐里的泡沫液呢，就像是一群等待召唤的小助手。

当比例混合器发出“召唤”，也就是通过压力差等方式，泡沫液就会乖乖地被吸出来。

这个过程就像是从仓库里拿出合适数量的物资一样。

然后呢，被吸出的泡沫液和水就在管道里相遇啦。

它们就开始欢快地混合起来，就像小伙伴们手拉手一样。

这个混合的比例可是非常重要的哦，如果比例不对，那泡沫的灭火效果就会大打折扣。

而这个平衡式泡沫比例混合装置就像一个超级严格的厨师，精确地控制着泡沫液和水的比例，让混合出来的泡沫混合液达到最佳的灭火效果。

你可以想象一下，这个混合好的泡沫混合液就像是一群超级战士，它们带着满满的灭火能量，朝着火灾现场奔去。

泡沫混合液可以覆盖在燃烧物的表面，一方面隔绝空气，让火没有氧气可以“呼吸”，另一方面还能起到降温的作用呢。
