一、基本二维绘图练习1、辅助绘图工具练习图1-1输入点的相对直角坐标、相对极坐标绘制图形图1-2打开正交模式绘制图形【习题1-3】利用各种目标捕捉方式将图1-3a修改为图1-3b。
图1-3利用目标捕捉功能绘制图形【习题1-4】打开极轴追踪模式(FIO)，通过输入直线的长度绘制图1-4所示的图形。
图1-4利用极轴追踪功能绘制图形【习题1-5】利用极轴追踪、自动捕捉及目标捕捉追踪功能将图1-5a修改为图1-5b。
图1-5综合练习1【习题1-6】利用极轴追踪、自动捕捉及目标捕捉追踪功能绘制图1-6所示的图形。
图1-6综合练习22、实体绘图命令练习【习题1-7】利用Circle(圆)和Ellipse(椭圆)等命令绘制图1-7所示的图形。
图1-7绘制圆和椭圆【习题1-8】利用Polygon(正多边形)和Circle(圆)等命令绘制图1-8所示的图形。
图1-8绘制圆和正多边形【习题1-9】用Polygon(正多边形)和Circle(圆)等命令绘制图1-9所示的图形。
【习题1-10】用Pline(组合线)和Line(线)命令绘制图1-10所示的图形。
图1-9绘制圆和正多边形图1-10绘制组合线3、编辑命令练习【习题1-11】用Offset(等距线)、Trim(修剪)和Line命令绘制图1-11所示的图形。
图1-11用Offset和Trim等命令绘制图形图1-12绘制等距线【习题1-13】用Offset(等距线)和Extend(延伸)命令将图1-13a修改为图1-13b。
图1-13用Offset和Extend命令绘制图形【习题1-14】用Array(阵列)等命令绘制图1-14所示的图形。
图1-14用Array命令创建环形阵列【习题1-15】用Array(阵列)和Rotate(旋转)等命令绘制图1-15所示的图形。
图1-15用Array和Rotate命令绘制图形【习题1-16】用Fillet(倒圆角)和Chamfer(倒角)命令将图1-16a修改为图1-16b。

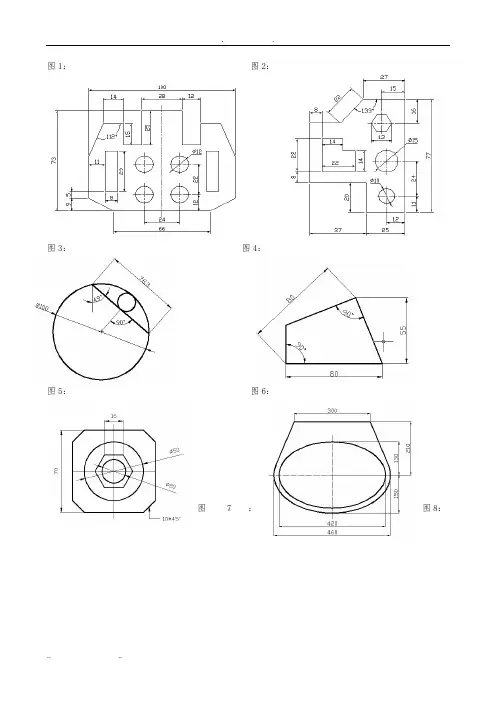

图1：图2：
图3：图4：
图5：图6：
图7：图8：
图9：图10：
图11：图12：
图15：图16：
图17：图18：
图19：图20：
图21：图22：
图23：图24：
图
25：
图26：
图27：图28：
实验三：AutoCAD的复杂图形绘制练习
一、实验目的：
1．熟悉精确绘制图形的方法；
2．掌握较好的图形识别和判读的能力；
3．掌握AutoCAD中各种绘图和编辑命令的综合运用。
4．熟悉图形标注和图形填充的方法
二、实验容：
按照相关绘图规完成以下图例的绘制：
1．要求务必遵守相关制图规；
2．根据需要，设置绘图图层；
3．绘图要求图形清晰准确
4．按照图例进行进行标注和填充。
图1：图2：
图3：图4：
图5：图6：
图7：图8：
图9：
图10：
图11:
图12：
图13：
实验四：AutoCAD的图形信息查询
一、实验目的：
1．熟悉查询图形信息的相关命令；
2．掌握查询图形信息的各种方法和常见技巧。
二、实验容：
1．按照相关绘图规和要求从J（100，100）点处，绘制如下的图形：
1．绘制如下图形，并按照相关规创建一个自己的标注样式，对图形进行标注。
2．在前面绘制的图形中，进一步练习尺寸标注，并对相关标注进行。
