罐区灭火装置操作手册甲醇分厂2009-8-281.概述甲醇罐区装置是甲醇存储的集中场所，其中精甲醇储罐2个，每个有效存储容积20000t，共计40000t；精甲醇中间储槽2个，每个有效存储容积3500t，共计7000t；粗甲醇储槽1个，有效存储容积7600t。
甲醇罐区所存储甲醇系易燃液体，分子量32.04；沸点℃64.5；闪点12.2℃；自燃温度385℃；爆炸极限6-36.5V％；属甲类火灾危险。
配套设计的消防系统为水轮机式平衡式泡沫比例混合装置，其规格如下：1.1 设备型号：型号为PHP300/3-250，泡沫液贮液罐放置型式卧式容积为25立方米。
1.2 结构：如下图1所示，平衡压力式比例混合装置的主要零部件有：泡沫比例混合器、泡沫液泵、水轮机组、压差平衡阀、安全阀、进口电动闸阀、比例混合器入口电动蝶阀、泡沫液出口电动蝶阀、泡沫混合液也口区域电动蝶阀、常压不锈钢泡沫液贮罐、泡沫罐出口电动球阀和区域内的罐前电动阀等组成。
该装置撬块内接触泡沫原液的管件采用不锈钢管，阀门为不锈钢（或铜）村材,泡沫液泵采用进口齿轮泵，可空转大于10min，泡沫齿轮泵的泵体材质为铸造锡青铜，齿轮也为锡青铜，增强泵的耐磨性和使用寿命，泵内的轴采用不锈钢316L 材质制造强度好，耐腐性能好；本装置采用水轮机驱动，安全可靠，排除了因电气方面的故障使泵不能正常工作；为了确保该装置正常运行，管路中配备清洗接口。
1、至汽车栈台区域电动蝶阀（常闭）2、至汽油罐区区域电动蝶阀（常闭）3、至甲醇罐区区域电动蝶阀（常闭）4、泡沫混合液出口手动蝶阀（常开）5、小流量泡沫液出口（汽油罐区）电动球阀（常闭）6、小流量比例混合器7、大流量泡沫液出口（甲醇罐区和汽车栈台）电动球阀（常闭）8、大流量比例混合器9、小比例混合器进水电动蝶阀（常闭）10、大比例混合器进水电动蝶阀（常闭）11、减压稳压阀 12、压力表13、进水口电动闸阀（常闭）14、进水口手动蝶阀（常开）15、止回阀 16、平衡阀 17、泡沫液出口手动球阀（常开）18、水轮机进口手动球阀（常开）19、水轮机 20、泡沫齿轮泵 21、泡沫泵入口手动球阀（常开）22、泵进口过滤器 23、冲洗入口阀（常开）24、泡沫罐出口电动阀（常闭）25、泡沫原液罐 26、泡沫液回流球阀（常开）27、冲洗出口阀（常闭）28、持压泄压阀 29、压力控制阀 30、控制柜图1 平衡式泡沫比例混合装置流程图1.3 工作原理本装置的工作原理与流程为：压力水经进水口电动闸阀13到减压稳压阀11至装置的额定工作压力1.0Mpa，压力水进入比例混合器6或8，其中一部分压力水进入水轮机19驱动泡沫泵20，泡沫泵转动抽取泡沫原液罐25内的泡沫进入比例混合器，按3％的比例与压力水进行混合，另一部分多余的泡沫液经平衡阀16和压力控制阀29回液至泡沫原液罐内。
特别推荐：泡沫比例混合器(装置)的安装1.一般要求(1)安装要求①安装时，要使泡沫比例混合器(装置)的标注方向与液流方向一致。
各种泡沫比例混合器(装置)都有安装方向，在其上有标注，因此安装时不能装反，否则吸不进泡沫液或泵打不进去泡沫液，使系统不能灭火。
所以，安装时要特别注意标注方向与液流方向必须一致。
②泡沫比例混合器(装置)与管道连接处的安装要保证严密，不能有渗漏，否则，影响混合比。
(2)检测方法：观察检查。
其中第2)项主要是在调试时进行观察检查，因为只有管道充液调试时，才能观察到连接处是否有渗漏。
2.环泵式比例混合器的安装(1)安装要求①各部位连接顺序：环泵式比例混合器的进口要与水泵的出口管段连接，环泵式比例混合器的出口要与水泵的进口管段连接;环泵式比例混合器的进泡沫液口要与泡沫液储罐上的出液口管段连接。
环泵式泡沫比例混合器如图3-8-3-1所示，该类型比例混合器是利用文丘里管原理的第一代产品，根据其工作原理，消防泵进出口压力、泡沫液储罐液面与比例混合器的高差是影响其泡沫混合液混合比的两方面因素。
环泵式泡沫比例混合器的限制条件较多，设计难度较大，但其结构简单、工程造价低、且配套的泡沫液储罐为常压储罐，便于操作、维护、检点击【消防工程师学习资料】或打开/category/xfs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①真题答案及解析修、试验;②环泵式比例混合器安装标高的允许偏差为±10mm;③为了使环泵式比例混合器出现堵塞或腐蚀损坏时，备用的环泵式比例混合器能立即投入使用，备用的环泵式比例混合器需要并联安装在系统上，并要有明显的标志。
(2)检测方法：第①、③项用观察检查，第②项用拉线、尺量检查。
3.压力式比例混合装置的安装(1)安装要求①压力式比例混合装置的压力储罐和比例混合器出厂前已经安装固定在一起，因此，压力式比例混合装置要整体安装。
从外观上看，压力式比例混合器有横式和立式两种，实物图见图3-8-3-2所示。

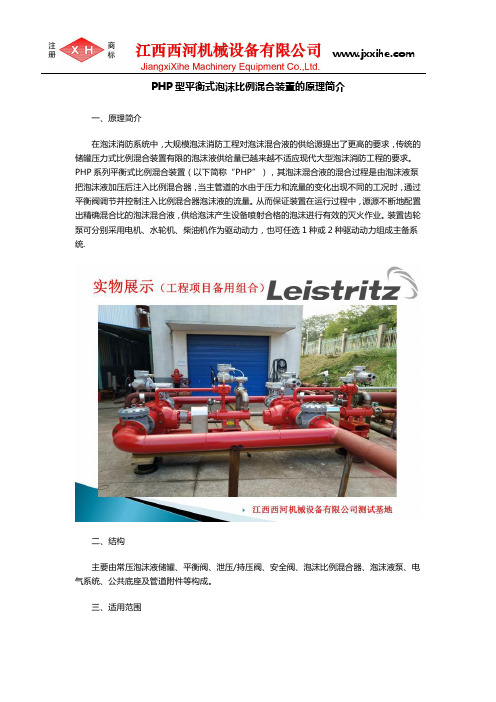

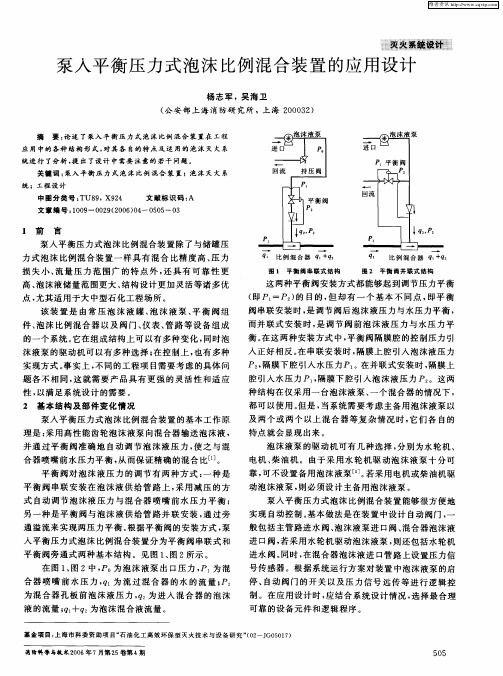

PHP型平衡式泡沫比例混合装置的原理简介
一、原理简介
在泡沫消防系统中，大规模泡沫消防工程对泡沫混合液的供给源提出了更高的要求，传统的储罐压力式比例混合装置有限的泡沫液供给量已越来越不适应现代大型泡沫消防工程的要求。
PHP系列平衡式比例混合装置（以下简称“PHP”），其泡沫混合液的混合过程是由泡沫液泵把泡沫液加压后注入比例混合器，当主管道的水由于压力和流量的变化出现不同的工况时，通过平衡阀调节并控制注入比例混合器泡沫液的流量。
从而保证装置在运行过程中，源源不断地配置出精确混合比的泡沫混合液，供给泡沫产生设备喷射合格的泡沫进行有效的灭火作业。
装置齿轮泵可分别采用电机、水轮机、柴油机作为驱动动力，也可任选1种或2种驱动动力组成主备系统.
二、结构
主要由常压泡沫液储罐、平衡阀、泄压/持压阀、安全阀、泡沫比例混合器、泡沫液泵、电气系统、公共底座及管道附件等构成。
三、适用范围
主要是用于石油化工、港口码头、油库、机场（库）、海上平台等场所的大中型泡沫消防系统。
四、应用优点
1．通过平衡阀动态调节进入泡沫比例混合器的泡沫液量，保证了精确的混合比；
2．不锈钢泡沫液泵供给泡沫液，使得泡沫混合液工作压力和流量有较大的适应范围，不会因泡沫液的腐蚀而锈死；
3．常压、无囊泡沫液储罐，维护简便，可靠性高；
4．呼吸阀维持泡沫液储罐内外压力平衡；
5．安全阀紧急泄压保证装置管路安全；
6．装置适用于目前各类泡沫灭火剂（蛋白、氟蛋白、水成膜等）；
7．灭火过程中可以随时添加泡沫液，能更好的满足现代大型泡沫消防工程的需求；
8．装置采用自动/手动切换控制，操作简单；。

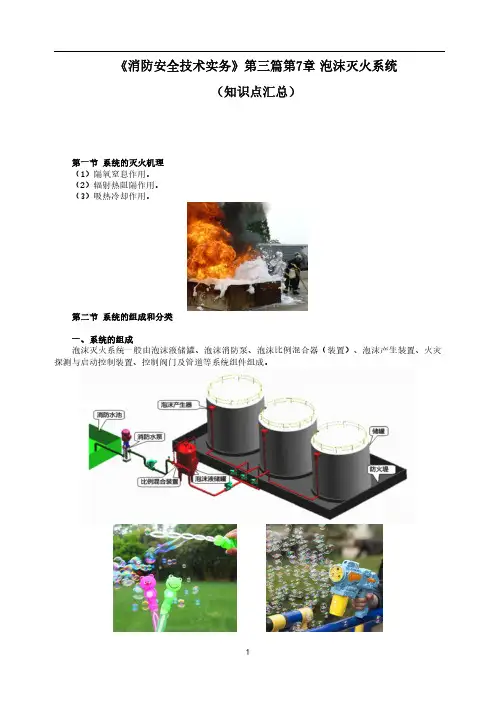

第一节系统的灭火机《消防安全技术实务》第三篇第7章泡沫灭火系统（知识点汇总）理（1）隔氧窒息作用。
（2）辐射热阻隔作用。
（3）吸热冷却作用。
第二节系统的组成和分类一、系统的组成泡沫灭火系统一般由泡沫液储罐、泡沫消防泵、泡沫比例混合器（装置）、泡沫产生装置、火灾探测与启动控制装置、控制阀门及管道等系统组件组成。
二、系统的分类（一）按喷射方式划分1．液上喷射系统2．液下喷射系统3．半液下喷射系统半固定式系统是指由固定的泡沫产生器与部分连接管道，泡沫消防车或机动泵，用水带连接组成的灭火系统（二）按系统结构划分1．固定式系统2．半固定式系统。
3．移动式系统移动式系统是指由消防车、机动消防泵或有压水源、泡沫比例混合器、泡沫枪、泡沫炮或移动式泡沫产生器，用水带等连接组成的灭火系统。
（三）按发泡倍数划分类型倍数系统特点低倍数＜20甲、乙、丙类液体储罐及石油化工装置区等场所的首选灭火系统中倍数20～200在实际工程中应用较少，且多用作辅助灭火设施。
高倍数＞200（四）按系统形式划分1.全淹没系统2.局部应用系统3.移动系统4.泡沫-水喷淋系统5.泡沫喷雾系统喷射方式应用方式液上固定式、半固定式、移动式液下固定式、半固定式第三节系统型式的选择一、系统选择基本要求（1）甲、乙、丙类液体储罐区宜选用低倍数泡沫灭火系统。
（2）甲、乙、丙类液体储罐区固定式、半固定式或移动式泡沫灭火系统的选择应符合下列规定：油罐中倍数泡沫灭火系统宜为固定式，应选用液上喷射系统。
（4）储罐区泡沫灭火系统的选择，应符合下列规定：储罐液体类型液上半液下液下固定顶水溶性√√×非水溶性√√外浮顶内浮顶√××液体类型喷射方式泡沫液水溶性抗溶性液上蛋白、氟蛋白、成膜氟蛋白或水成膜非水溶性液下氟蛋白、成膜氟蛋白或水成膜烃类液体外浮顶储罐、内浮顶储罐、直径大于18m的固定顶储罐以及水溶性液体的立式储罐，不得选用泡沫炮作为主要灭火设施；高度大于7m或直径大于9m的固定顶储罐，不得选用泡沫枪作为主要灭火设施。

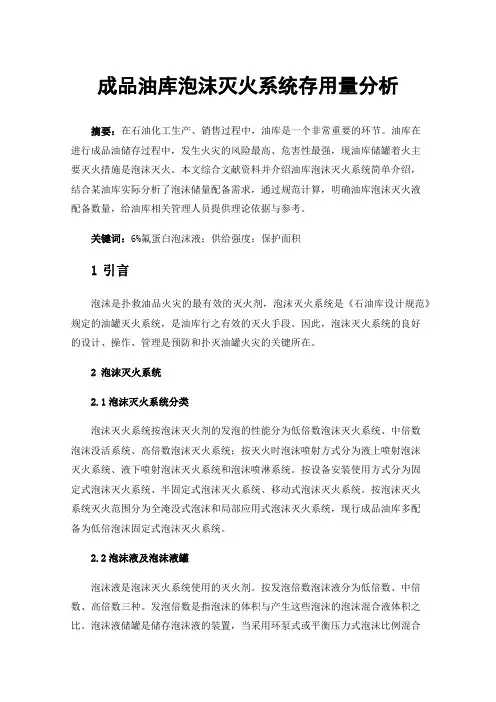

成品油库泡沫灭火系统存用量分析摘要：在石油化工生产、销售过程中，油库是一个非常重要的环节。
油库在进行成品油储存过程中，发生火灾的风险最高、危害性最强，现油库储罐着火主要灭火措施是泡沫灭火。
本文综合文献资料并介绍油库泡沫灭火系统简单介绍，结合某油库实际分析了泡沫储量配备需求，通过规范计算，明确油库泡沫灭火液配备数量，给油库相关管理人员提供理论依据与参考。
关键词：6%氟蛋白泡沫液；供给强度；保护面积1引言泡沫是扑救油品火灾的最有效的灭火剂，泡沫灭火系统是《石油库设计规范》规定的油罐灭火系统，是油库行之有效的灭火手段。
因此，泡沫灭火系统的良好的设计、操作、管理是预防和扑灭油罐火灾的关键所在。
2 泡沫灭火系统2.1泡沫灭火系统分类泡沫灭火系统按泡沫灭火剂的发泡的性能分为低倍数泡沫灭火系统、中倍数泡沫没活系统、高倍数泡沫灭火系统；按灭火时泡沫喷射方式分为液上喷射泡沫灭火系统、液下喷射泡沫灭火系统和泡沫喷淋系统。
按设备安装使用方式分为固定式泡沫灭火系统、半固定式泡沫灭火系统、移动式泡沫灭火系统。
按泡沫灭火系统灭火范围分为全淹没式泡沫和局部应用式泡沫灭火系统，现行成品油库多配备为低倍泡沫固定式泡沫灭火系统。
2.2泡沫液及泡沫液罐泡沫液是泡沫灭火系统使用的灭火剂。
按发泡倍数泡沫液分为低倍数、中倍数、高倍数三种。
发泡倍数是指泡沫的体积与产生这些泡沫的泡沫混合液体积之比。
泡沫液储罐是储存泡沫液的装置，当采用环泵式或平衡压力式泡沫比例混合流程时，泡沫液储罐应选用常压储罐；当采用压力式泡沫比例混合流程时，泡沫液储罐应选用压力储罐。
泡沫液储罐宜采用耐腐蚀材料制作，当采用钢罐时，罐内壁应作防腐处理。
泡沫液储罐的大小由计算确定，应能储存够扑灭一次火灾所需的泡沫液量。
泡沫液储罐分为卧式或立式两种，主要规格有300L、400L、500L、600L、700L、800L、1000L、1200L、1500L和2000L。
其附件有液面计、出液口、排渣孔、进料孔、人孔、取样口、吸气阀或带控制阀的通气管等。
