矩形母排载流量计算及选型
简易记住任何规格的矩形母排的载流量:精确!易记!

矩形母线载流量：
40℃时铜排载流量=排宽*厚度系数
排宽(mm);厚度系数为:母排12厚时为20.5;10厚时为18.5;依次为:
[12-20.5，10-18.5，8-16.5，6-14.5，5-13.5，4-12.5]
[注]：根据实际使用，建议将原厚度系数20,18,16,14,12分别加0.5，
更加接近。
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）
3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排
替代)
铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求ＴＭＹ100*10载流量为：
单层：100*18.5＝1850（Ａ）［查手册为１８６０Ａ］；
双层：２（ＴＭＹ１００*１０）的载流量为：
1850*1.58＝2923（Ａ）；［查手册为２９４２Ａ］；
三层：３（ＴＭＹ１００*１０）的载流量为：
1850*2＝3700（Ａ）［查手册为３７８０Ａ］

热稳定电流现称：额定短时耐受电流（IK）
在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在
合闸位置能够承载的电流的有效值。
额定短时耐受电流的标准值应当从GB762（国家标准电流等级）中规定的
R10系列中选取，并应该等于开关设备和控制设备的短路额定值。
注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及
其与10n的乘积

动稳定电流现称：额定峰值耐受电流（IP）
在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的
额定短时耐受电流第一个大半波的电流峰值。
额定峰值耐受电流应该等于2.5倍额定短时耐受电流。
注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。
额定短路持续时间（tk）8]
开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。
额定短路持续时间的标准值为2s。
如果需要，可以选取小于或大于2s的值。推荐值为0.5s,1s,3s和4s。

根据额定短时耐受电流来确定导体截面：
GB3906[附录D]中公式：S=I/a√(t/△θ)
式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路
持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。
则：
25KA/4S系统铜母线最小截面积S=（25/13）*√4/215=260 mm2
31.5KA/4S系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm2
40KA/4S系统铜母线最小截面积S=（40/13）*√4/215=420 mm2
63KA/4S系统铜母线最小截面积S=（63/13）*√4/215=660 mm2
80KA/4S系统铜母线最小截面积S=（80/13）*√4/215=840 mm2
接地母线按系统额定短时耐受电流的86.7%考虑:
25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm2
31.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm2
40KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm2
63KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm2
80KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2
根据以上计算,总结所用TMY的最小规格如下:

TMY 25
KA 31.5KA 40KA 63KA 8
0KA
母线 50*6 60*6 80*6或
60*8 80*10 100*10
接地母
线 50*5 50*6 50*8
80*8 80*10
有人采用:S=I∝√t kjf 103/165; kjf:集肤效应系数-TMY取1.15计算结果
偏大,建议采用以上计算.[注：式中103为10的3次方]

根据额定峰值耐受电流来确定铜母线最大跨距(两个支撑间的最大距
离)原则：
作用在母线上的作用应力kg/cm≤母线允许应力;
公式：△js=1.76L2ich2*10-3/aW≤△y;
△ y=1400(Cu).700(Al)
式中：L—母线支撑间距（cm）；a—相间距离（cm）；W——矩形母线截面系数；
ich——
根据上式导出：
LMAX=√1400aw 103/1.76 ich2=√0.795*106aw/ ich
矩形母线截面系数：
１／母线宽度相对时：Ｗ＝０.１６７b2h;100*10=1.67;80*8=0.855
2/母线厚度相对时：Ｗ＝０.１６７bh2;100*10=16.7;80*8=8.55
其中：b(cm): 母线宽度,h(cm): 母线厚度
所以:对于31.5KA系统,TMY100*10母线厚度相对时,假定a=28cm(中置柜),则:
LMIN==√0.795*106aw/ ich=240(cm)=2400mm;
对于31.5KA系统,TMY80*8母线厚度相对时,假定a=28cm,则:
LMIN==√0.795*106aw/ ich=1700mm;
对于40KA系统,TMY100*10母线厚度相对时,假定a=28cm,则:
LMIN==√0.795*106aw/ ich=1900mm;
TMY80*8母线厚度相对时,假定a=28cm,则:
LMIN==√0.795*106aw/ ich=1370mm;
各种母线排列的最小跨距(mm)[280mm相距为例]
母线厚度相对时 母线宽度相对时 母线
三角排列时(估算)
TMY100*10 TMY80*8 TMY100*10
TMY80*8 TMY100*10 TMY80*8
理论值 推荐值 理论值 推
荐值 理论值 推荐值 理论
值 推荐值 理论值 推荐
值 理论值 推荐值
31.5 2400 1800 1700 1400
750 700 550 500
1300 1200 950 800
40 1900 1400 1370 1200
610 600 430 400
1050 1000 750 700

就是说：1。母线厚度相对时：
当KYN28-12型产品选用TMY100*10距离1400以内可不加支撑，超过1400必须
加支撑；
当KYN28-12型产品选用TMY80*8距离1200以内可不加支撑，超
过1200必须加支撑；
2．母线宽度相对时：
当KYN28-12型产品选用TMY100*10距离700以内可不加支撑，超过700必须加
支撑；
当KYN28-12型产品选用TMY8*8距离500以内可不加支撑，超过500必须加支撑；

合集下载

铜排如何选择？铜排的载流量如何计算？电力工程技术专家分析！

铜排如何选择？铜排的载流量如何计算？电力工程技术专家分析！

铜排如何选择？铜排的载流量如何计算？电力工程技术专家分析！不是根据电流多大开始用铜母线，而是根据使用，安装环境决定是否可以使用铜母线。

矩形铜母线载流量：15X3----210A；20X3----275A；25X3----340A； 30X4----475A；40X4----625A；40X5----700A； 50X5----860A；50X6----955A；60X6---1125A； 80X6---1480A；100X6--1810A； 60X8---1320A；80X6---1690A； 100X8--2080A；由于铜的导电性能等优于铝，铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的A、B、C、N相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，A相铜排标识为“黄”色，B相为“绿”色，C相为“红”色，N 相为“淡蓝”色，PE母线为“黄绿”双色。

铜排又称铜母排或铜汇流排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，以免产生尖端放电），在电路中起输送电流和连接电气设备的作用。

低压开关柜柜内铜排的正常使用条件铜排材料：符合GB/T5585.1-2005标准的TMY、THMY；使用条件：环境温度35℃，允许温升70K；海拔高度：< 1000m；="">在正常使用条件下，技术支持工程师按表1根据低压系统的额定电流选择或修改水平主母线的规格。

若设计院不同意修改，技术支持工程师必须与机械设计工程师一起确认水平主母线的规格选择。

表1：水平裸铜母线额定载流量表（铜排立放，相间距单拼a=110、双拼a=110、三拼a=130）矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为: [12-20，10-18，8-16，6-14，5-13，4-12]双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85 铝排[40℃]= 铜排[40℃]/1.3 例如求ＴＭＹ100*10载流量为：单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；双层：２（ＴＭＹ１００*１０）的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）。

母线铜排载流量计算方法

母线铜排载流量计算方法

母线铜排载流量计算方法母线铜排是电力系统中输电和配电系统中常用的导电材料，其承载电流的能力直接影响系统的稳定运行和安全性能。

以下将介绍母线铜排载流量的计算方法。

Step 1：确定母线铜排截面形状和尺寸母线铜排的截面形状多种多样，常见的有矩形、圆形、等边三角形等。

根据实际情况选择合适的截面形状。

Step 2：计算母线铜排的截面积根据所选截面形状和尺寸，计算母线铜排的截面积。

一般情况下，母线铜排的截面积可以通过几何计算得到，如矩形截面的截面积可以通过长度和宽度相乘得到。

若采用复杂的截面形状，可以采用数值计算方法，如有限元法等。

Step 3：确定母线铜排的电流密度母线铜排的电流密度是指单位面积上通过的电流量，一般以安培/平方毫米（A/mm^2）为单位。

电流密度的选择需要根据使用要求和安全因素来确定。

Step 4：计算母线铜排的承载电流母线铜排的承载电流可以通过将截面积与电流密度相乘得到。

即：承载电流（A）=截面积（mm^2）×电流密度（A/mm^2）Step 5：考虑温升影响母线铜排在传输电流时会产生电阻，电流通过导线产生的电阻会使母线铜排产生温升。

温升会影响母线铜排的导电性能，因此需要对温升进行考虑。

计算温升可以使用下列公式：温升（℃）=（电流密度）^2×导体电阻率/（截面积×导体单位长度电阻率）单位长度电阻率是指单位长度上的电阻，可以通过导体电阻率除以母线铜排的长度得到。

Step 6：验证计算结果计算得到的承载电流和温升需要进行验证。

验证的方法可以通过母线铜排的实际应用经验、相关标准以及对应电力设备的额定电流等。

综上所述，母线铜排载流量的计算方法主要包括确定截面形状和尺寸、计算截面积、确定电流密度、计算承载电流、考虑温升影响以及验证计算结果。

通过这些步骤，可以对母线铜排的载流能力进行合理评估和规划，确保其正常运行和安全性能。

铜排载流量

铜排载流量

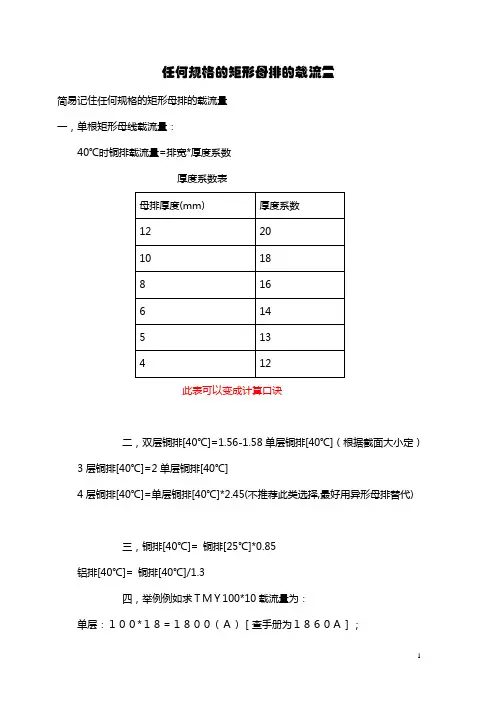

任何规格的矩形母排的载流量
